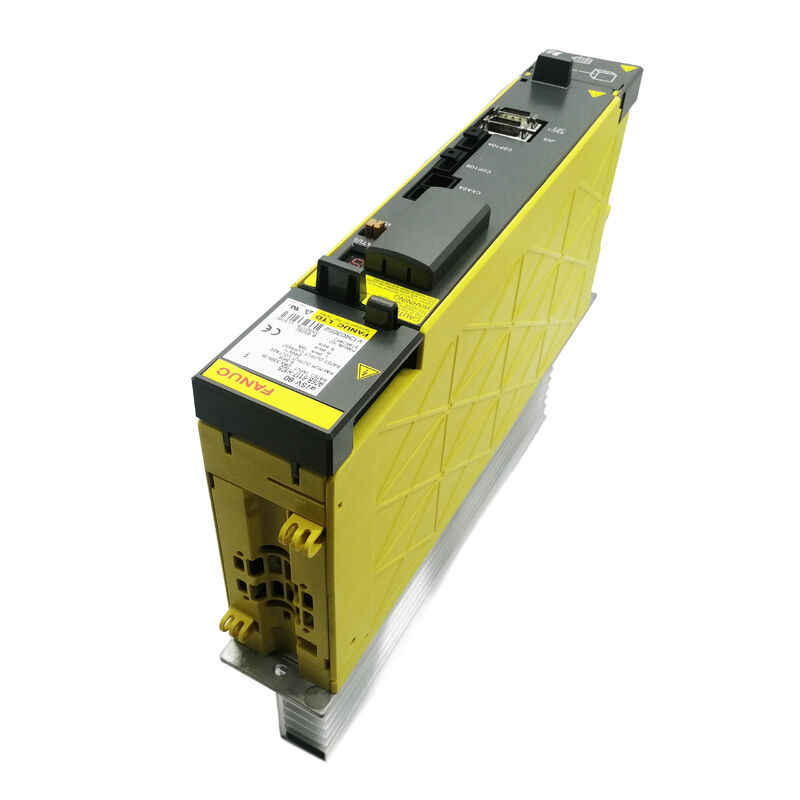

Conducteur de moteur servo
>
|
| Lieu d'origine | Japon |
| Nom de marque | FANUC |
| Certification | CE ROHS |
| Numéro de modèle | A06B-6117-H105 |
LeLe produit doit être présenté sous forme d'une couche d'étiquette.Il s'agit de l'AiSV-80, un module d'amplificateur servo à haute tension (HV) de série alpha i à un seul axe avec une puissance nominale de 19 A de sortie continue à partir d'une entrée de bus CC de 5,5 kW / 283-339 V.La série A06B-6117 est la version d'infrastructure 400V de la famille de modules servo αi (alpha i) de Fanuc.
L'avantage d'ingénierie fondamental de la série HV s'applique à la puissance nominale élevée du moteur:fournir la même puissance de sortie mécanique à une alimentation de 400 V au lieu de 200 V réduit de moitié la demande de courant de l'alimentation CA entrante et de la distribution de la barre de bus réduire les sections transversales du câble, les tailles des connecteurs et les pertes de distribution I2R.
HRV3 (High Response Vector 3) est la troisième génération de l'algorithme de régulation de courant à grande vitesse de Fanuc,réduire le temps de cycle de la boucle de servo courant et améliorer la qualité sinusoïdale de la forme d'onde du courant de sortiePour les opérations de contournement de précision, en particulier l'interpolation circulaire, le suivi des angles,et l'usinage à haute vitesse de moules sous pression la régulation plus stricte du courant de HRV3 réduit l'ondulation du couple à l'arbre du moteur, ce qui se traduit directement par une diminution de la vitesse d'ondulation dans le mouvement de l'axe et une meilleure qualité de surface sur le composant usiné.
| Paramètre | Valeur |
|---|---|
| Modèle de module | Les produits doivent être présentés dans les conditions suivantes: |
| Algorithme de contrôle | HRV3 |
| Interface | FSSB (fibre optique) |
| Les axes | Unique (canal L) |
| Entrée nominale | Bus à courant continu de 283 à 399 V, 5,5 kW |
| Voltage de sortie maximal | 240 V courant alternatif |
| Courant de sortie nominal | 19A |
| Série de tension | VH (400 V dans les infrastructures) |
| Source d'énergie | Alpha i HV PSM |
| Contrôle compatible | Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil. |
La série A06B-6117 existe parce que tous les sites industriels ne fonctionnent pas à 200V triphasé.la connexion d'un système alpha i standard de 200 V nécessite un transformateur à débit réduit.
La série HV élimine ce transformateur: l'alpha i HV PSM se connecte directement à l'alimentation 400V, et tous les modules SVM de la série HV A06B-6117 tirent du bus HV DC résultant.Les moteurs connectés aux servo-modules HV sont les variantes HV de la famille de servo-moteurs alpha i de Fanuc, avec enroulements de 400 V.
Cette architecture signifie que l'A06B-6117-H105 ne peut pas être remplacé par un A06B-6114-H105 standard (série 200 V) ou vice versa
L'algorithme HRV3 est activé au niveau de la commande CNC via une option de logiciel servo.il utilise la capacité de régulation du courant de bande passante supérieure de l'A06B-6117-H105 pour faire fonctionner la boucle de servo courant à un temps de cycle plus court que HRV1 ou HRV2.
L'effet pratique sur la machine-outil est visible dans le contournement à grande vitesse: l'arrondissement des coins lors des transitions accélération/décélération est plus serré,la précision d'interpolation circulaire est plus élevée à des taux d'alimentation élevés, et la finition de surface sur les chemins de contour continu est plus lisse.
