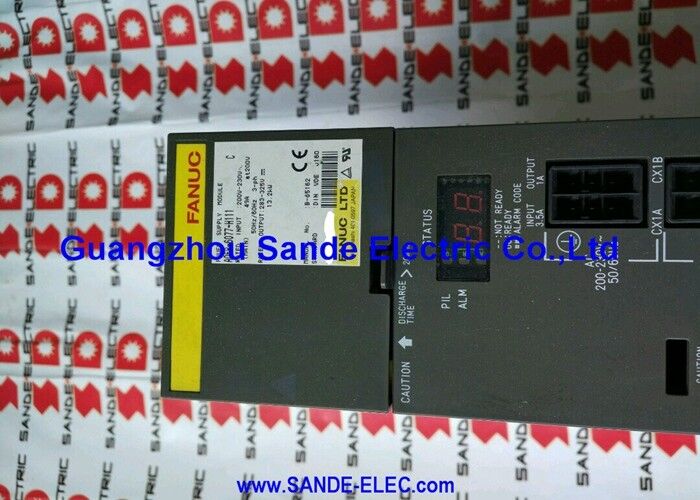

A06B-6120-H045 Module d'alimentation électrique Fanuc A06B6120H045 AO6B-6I2O-HO45

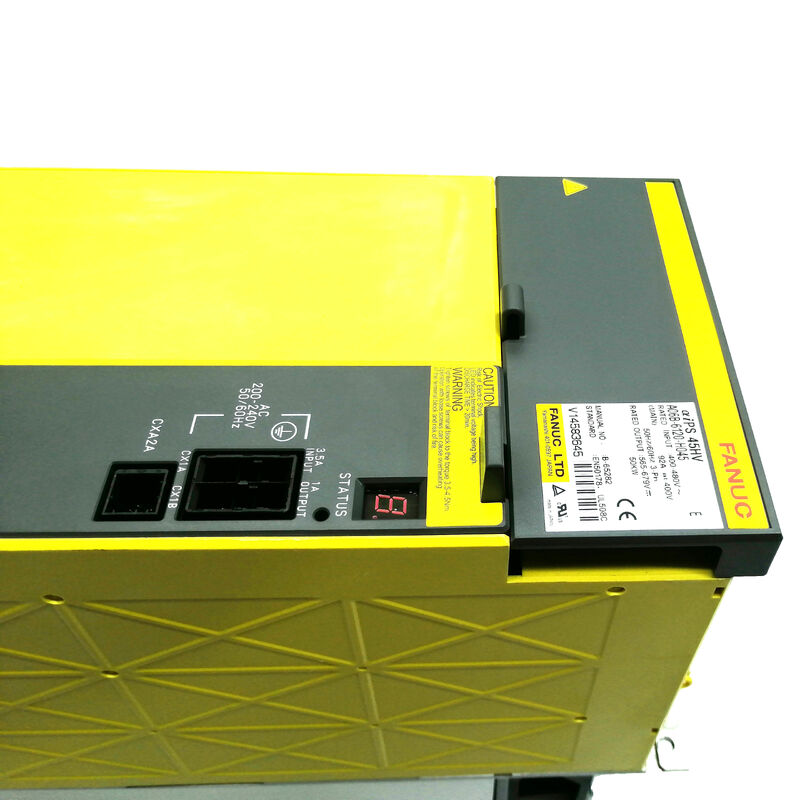

Fanuc A06B-6120-H045 | Alimentation Alpha i HV PSM-45HVi — Boîtier 150 mm, transistors 1200 V, 50 kW, entrée 400–480 V, carte de câblage A16B-2203-0637, diagnostic ventilateur AL-A / AL-2

Vue d'ensemble

Le Fanuc A06B-6120-H045 est le module de 50 kW de la famille d'alimentations alpha i HV (haute tension) de première génération de Fanuc — la série A06B-6120 qui prélève 400–480 V triphasés directement de l'alimentation de l'installation et les convertit en la tension continue de bus élevée de 565–679 V dont dépendent les amplificateurs servo et broche alpha i à tension nominale HV.

Son boîtier de 150 mm de large est l'identifiant physique qui le distingue dans l'armoire électrique : plus étroit que les classes PSM les plus grandes de la série 200 V, mais considérablement plus large que les modules de 90 mm ou 60 mm, reflétant les exigences de dissipation thermique et d'espace des composants pour une conception de 50 kW, 92 A fonctionnant avec des transistors de 1200 V.

La tension nominale des transistors de 1200 V n'est pas arbitraire.

Le bus CC que ce module produit oscille entre 565 V à l'extrémité inférieure et 679 V en fonctionnement normal, avec des pics transitoires supérieurs lors d'événements de régénération active. Les transistors commutant ce bus doivent avoir des tensions de blocage nominales confortablement supérieures à la tension de bus de crête — la tension nominale de 1200 V fournit la marge de déclassement nécessaire.

C'est l'une des différences d'ingénierie les plus claires entre la famille aiPS 200 V (A06B-6110) et la famille HV (A06B-6120) : les transistors HV sont d'une spécification entièrement différente, choisis pour la tension de bus élevée plutôt que simplement mis à l'échelle à partir de la conception 200 V.

La carte de câblage interne de l'A06B-6120-H045 porte le numéro de pièce Fanuc A16B-2203-0637.

Cette carte gère les fonctions d'interface entre les circuits internes du module et les connexions d'alimentation à l'alimentation externe et au bus CC. Comme les autres assemblages de cartes PSM alpha i, elle n'est pas disponible en tant que pièce de rechange autonome par les canaux standard — l'échange de module ou la réparation spécialisée de carte sont les voies de service lorsqu'un défaut au niveau de la carte est diagnostiqué.

Spécifications clés

Boîtier 150 mm — Planification d'armoire et adaptation mécanique

La largeur de 150 mm place le PSM-45HVi dans la même classe de boîtier que plusieurs modules de milieu de gamme de la famille alpha i 200 V. Dans un rack de commande HV, le PSM-45HVi est flanqué des modules SVM et SPM alpha i HV de son côté bus CC, et du réacteur CA et des connexions d'alimentation de l'autre.

La disposition mécanique suit le même agencement de barres omnibus que la série 200 V — connexions de barres omnibus supérieure et inférieure pour le lien CC, connecteurs latéraux pour l'alimentation de commande et les signaux d'alarme.

Une machine initialement conçue pour le PSM-45HVi aura l'emplacement de l'armoire dimensionné pour 150 mm ; l'installation d'un module de largeur différente nécessiterait une modification physique de l'arrangement de montage.

Pour les constructeurs de machines recherchant un PSM-45HVi pour une nouvelle construction, le format standard de 150 mm signifie que le module s'intègre dans les racks de commande en utilisant le même matériel de montage et les mêmes assemblages de barres omnibus spécifiés par Fanuc pour la famille HV.

Pour les ingénieurs de maintenance recherchant un remplacement, le format de 150 mm est un paramètre de vérification utile — confirmez que l'unité de remplacement est la variante de 150 mm avant de commander, car la famille A06B-6120 couvre plusieurs classes de puissance avec différentes largeurs de boîtier.

Le bus CC 565–679 V — Pourquoi ces tensions

L'alimentation triphasée de 400 V CA a une tension de crête entre phases d'environ 566 V (400 × √2). Le pont de diodes triphasé dans le redresseur d'entrée du PSM-45HVi charge les condensateurs du bus CC à cette valeur de crête à vide — d'où la limite inférieure de 565 V de la plage de sortie régulée.

Sous la régulation de tension de l'étage d'entrée actif, le bus est maintenu entre 565 et 679 V en fonctionnement normal. La limite supérieure représente la tension de bus maximale autorisée avant que le circuit de protection contre les surtensions (AL-7) n'intervienne.

Lors d'une décélération rapide de la broche — un moteur de broche de 22 kW passant de 6000 tr/min à zéro en moins de deux secondes, par exemple — le moteur agit comme un générateur, renvoyant du courant vers le bus. L'étage d'entrée actif renvoie cette énergie vers l'alimentation 400 V plutôt que de laisser la tension du bus monter jusqu'à AL-7.

L'efficacité de cette régénération active est la raison pour laquelle le PSM-45HVi est spécifié pour les grandes machines avec des broches à haute inertie ; sans elle, l'énergie régénérée d'une décélération de broche importante nécessiterait une très grande résistance de décharge, et la charge thermique de l'armoire pendant un cycle d'accélérations et de décélérations répétées de la broche serait sévère.

Alarmes ventilateur : AL-2 et AL-A dans le contexte du système HV

Le PSM-45HVi utilise la même architecture à double ventilateur que la famille PSM alpha i 200 V, et la séparation des alarmes entre AL-2 (ventilateur interne) et AL-A (ventilateur de dissipateur thermique externe) est encore plus urgente à 50 kW de sortie qu'à des niveaux de puissance inférieurs.

À 50 kW, la chaleur générée dans les modules de transistors 1200 V sous charge nominale est considérable.

Le ventilateur de dissipateur thermique externe (A90L-0001-0509) est le principal mécanisme d'élimination de cette chaleur — il force l'air ambiant à travers le bloc de dissipateur thermique à ailettes où les transistors sont montés. Si ce ventilateur s'arrête (AL-A), la température du dissipateur thermique monte rapidement. La rapidité dépend de la charge : à 50 kW de sortie en coupe de production, le taux d'augmentation de la température sans ventilateur est significativement plus rapide qu'à charge partielle.

La marge entre la température ambiante et le seuil de protection AL-3 (surchauffe du dissipateur thermique) est consommée en quelques minutes plutôt qu'en quelques heures. AL-A sur un PSM-45HVi en production est donc une alarme d'arrêt et d'investigation, pas une alarme d'enregistrement et de poursuite.

Le ventilateur interne (A90L-0001-0441#39) remplit une fonction différente mais tout aussi importante : il gère l'environnement thermique de la carte de commande à l'intérieur du boîtier du module. La température de la carte influence la fiabilité à long terme des condensateurs électrolytiques et d'autres composants sensibles à la température sur la carte de commande.

AL-2 (ventilateur interne arrêté) justifie un remplacement immédiat du ventilateur — une opération continue avec le ventilateur interne défaillant accélère le vieillissement des composants de la carte de commande à un rythme qui raccourcit mesurablement la durée de vie du module.

Les deux ventilateurs sont des pièces de rechange stockées séparément et peuvent être remplacés sans échanger le module complet.

Première génération A06B-6120 toujours en service aujourd'hui

La série d'alimentations HV aiPS de première génération A06B-6120 a été produite à la même époque que la famille 200 V A06B-6110 — environ de 2004 à la fin des années 2000, avant d'être remplacée par la série HV de deuxième génération A06B-6150.

Les machines construites dans cette période de production approchent ou dépassent maintenant quinze ans de service, ce qui signifie que les unités PSM-45HVi actuellement en service entrent dans la tranche d'âge où une inspection proactive des composants thermiques et un remplacement des ventilateurs ont un sens économique solide.

Un arrêt de production imprévu sur un centre d'usinage de grande taille — la machine typique pour le PSM-45HVi — entraîne un coût horaire d'indisponibilité considérablement plus élevé qu'un arrêt de maintenance planifié.

FAQ

Q1 : Le PSM-45HVi peut-il être utilisé sur une alimentation nord-américaine de 480 V en plus de l'alimentation européenne de 400 V ?

Oui. La plage d'entrée de 400 à 480 V accepte à la fois les alimentations 400 V standard en Europe et les alimentations triphasées 480 V (entre phases) courantes dans les installations industrielles nord-américaines. Les fréquences 50 Hz et 60 Hz sont prises en charge.

L'étage d'entrée actif du module régule la sortie du bus CC dans la plage de 565 à 679 V sur toute cette plage d'entrée, maintenant des performances constantes, que l'alimentation de l'installation soit de 400 V/50 Hz ou de 480 V/60 Hz.

Q2 : Lorsque le PSM-45HVi affiche AL-3 (surchauffe du dissipateur thermique), s'agit-il toujours d'une défaillance du refroidissement, ou cela peut-il indiquer un transistor défaillant ?

AL-3 est déclenché par un capteur thermique sur le dissipateur thermique qui dépasse son seuil. La cause la plus fréquente est une défaillance du refroidissement — AL-A (ventilateur externe arrêté) qui a été manqué ou reporté, ou un dissipateur thermique obstrué par l'accumulation de poussière et de copeaux empêchant le flux d'air.

Un transistor défaillant qui consomme un courant de repos plus élevé que la normale peut également générer une chaleur excessive et pousser finalement la température du dissipateur thermique au seuil AL-3, même avec le ventilateur en marche.

Si AL-3 se produit avec les deux ventilateurs opérationnels confirmés et les ailettes du dissipateur thermique propres, les modules de transistors méritent une inspection. Si AL-A a précédé AL-3, rétablissez d'abord le refroidissement ; AL-3 disparaîtra une fois le dissipateur thermique refroidi, et les transistors peuvent ne pas être endommagés si l'événement de surchauffe a été bref.

Q3 : Comment la série A06B-6120 de première génération du PSM-45HVi se compare-t-elle aux modules aiPS HV de deuxième génération ? Existe-t-il une désignation de remplacement ?

La famille PSM HV alpha i de deuxième génération porte la désignation de série A06B-6150. L'A06B-6150-H045 est l'équivalent de deuxième génération de l'A06B-6120-H045, fournissant la même sortie de 50 kW à la même entrée de 400 à 480 V et la même sortie de bus CC de 565 à 679 V.

Les deux sont compatibles avec les mêmes modules amplificateurs alpha i HV en aval (A06B-6127 SVM, A06B-6121 SPM). L'installation d'un A06B-6150-H045 en remplacement d'un A06B-6120-H045 défaillant ne nécessite aucune modification de paramètre ni de recâblage.

Q4 : La carte de câblage A06B-6120-H045 est A16B-2203-0637. Est-ce la même carte utilisée dans d'autres modules de la série A06B-6120 ?

L'A16B-2203-0637 apparaît spécifiquement dans l'A06B-6120-H045. D'autres modules de la série A06B-6120 (différentes classes de puissance) peuvent utiliser des numéros de pièce de carte différents.

Lors de la recherche d'une réparation au niveau de la carte pour le H045, la désignation A16B-2203-0637 doit être parfaitement correspondante — la substitution d'une carte d'une autre variante A06B-6120 n'est pas appropriée sans vérification que les spécifications de la carte correspondent.

Pour la plupart des situations sur le terrain, l'échange d'unité complète est plus pratique que la recherche au niveau de la carte.

Q5 : Quel code AL apparaît lorsque l'entrée du PSM-45HVi perd une phase, et comment doit-il être investigué ?

AL-E indique que le module a détecté une condition de phase ouverte — une des trois phases d'entrée CA est manquante ou sévèrement réduite. Étapes d'investigation : vérifier individuellement les trois fusibles d'entrée (un fusible ouvert monophasé est une cause fréquente et n'est pas toujours visible par simple inspection visuelle — utiliser un multimètre pour confirmer la continuité), confirmer que le disjoncteur alimentant le module ne s'est pas déclenché sur un pôle, et mesurer les trois tensions de phase aux bornes d'entrée du PSM-45HVi sous charge pour exclure un défaut de câble d'alimentation. AL-E n'indique pas un défaut interne du PSM ; il s'agit d'un événement de qualité de l'alimentation.
