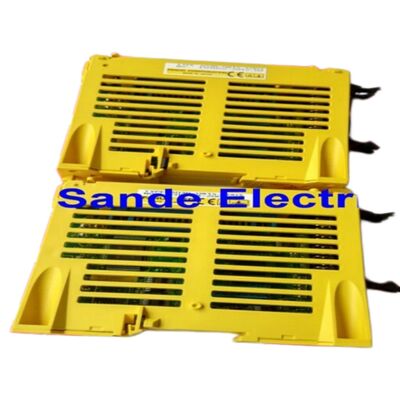

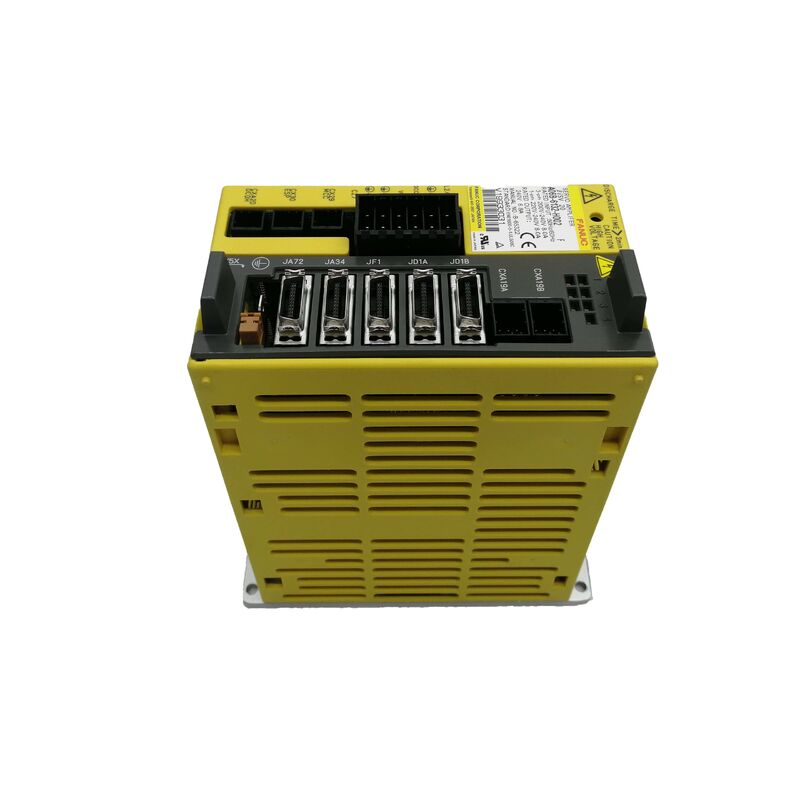

Module d'amplificateur d'asservissement Fanuc A06B-6132-H002 A06B6132H002 A06B-6132-H002

Fanuc A06B-6132-H002 | Module d'asservissement I/O Link Beta — BSVM1-20i, 200–240VAC, 8A/6.8A, 50/60Hz, Série βiSV20, CNC

Présentation

Le Fanuc A06B-6132-H002 est un module amplificateur d'asservissement de la série Beta i configuré pour l'interface de communication I/O Link de Fanuc, avec une tension nominale de 200–240V AC et une capacité de courant d'entrée de 8A et de sortie de 6.8A.

Il s'agit de la configuration BSVM1-20i — le "20i" identifiant la classe de sortie au sein de la série Beta i, dimensionnée pour piloter les servomoteurs Fanuc de la série βi utilisés dans le contrôle des axes auxiliaires, des axes rotatifs et des périphériques sur les machines-outils CNC.

Les amplificateurs d'asservissement Beta i avec I/O Link occupent une niche spécifique dans l'architecture des variateurs Fanuc.

Alors que les axes principaux de la machine sont généralement pilotés par des amplificateurs de la série Alpha communiquant avec le CNC via FSSB (Fanuc Serial Servo Bus), les axes auxiliaires, les changeurs d'outils, les systèmes de palettes et les tables rotatives à quatrième axe utilisent fréquemment des variateurs de la série Beta qui se connectent via le protocole I/O Link.

Cela sépare le contrôle des mouvements auxiliaires du bus d'asservissement des axes principaux, permettant au constructeur de la machine de placer le variateur auxiliaire indépendamment et de le connecter via le PMM (Power Mate Manager) ou directement via I/O Link à des contrôleurs CNC Fanuc compatibles, y compris les modèles des séries 15, 16, 18, 20, 21 et 0i.

Une considération pratique clé avec le A06B-6132-H002 est l'exigence de chargement des paramètres. Contrairement aux variateurs qui sont préconfigurés et fonctionnent immédiatement après la connexion, le BSVM1-20i nécessite que les paramètres d'asservissement spécifiques au moteur soient chargés dans l'unité avant de fonctionner.

Ce n'est pas un défaut — c'est par conception, permettant au même module physique d'être configuré pour différents modèles de moteurs Beta i en chargeant le jeu de paramètres approprié via le CNC ou un logiciel dédié au chargement des paramètres. Une unité de remplacement fournie sans ses paramètres préchargés affichera des alarmes et refusera de fonctionner jusqu'à ce que les données de paramètres correctes soient transférées.

Spécifications clés

Interface I/O Link — Architecture d'axe Beta dans les systèmes CNC Fanuc

L'I/O Link de Fanuc est un protocole de communication série dédié qui connecte les périphériques, les modules d'E/S et les amplificateurs d'asservissement de la série Beta aux commandes CNC Fanuc sans occuper de positions sur le bus d'asservissement FSSB principal.

Pour le A06B-6132-H002, cela signifie que l'amplificateur se connecte via la chaîne I/O Link — le CNC communique les commandes moteur et reçoit le retour d'information via cette interface plutôt que via la fibre optique FSSB utilisée par les amplificateurs de la série Alpha sur les axes principaux.

Dans la conception pratique des machines-outils, la configuration d'asservissement Beta I/O Link est la solution standard pour les quatrièmes axes, les moteurs d'indexation de tourelle, les actionneurs de serrage de palette et autres axes auxiliaires où les exigences de qualité du contrôle de position sont cohérentes avec les capacités des moteurs Beta et où une communication FSSB à pleine bande passante n'est pas nécessaire.

Le CNC contrôle ces axes via la fonction PMM (Power Mate Manager), les traitant comme des positions contrôlées supplémentaires dans la séquence de mouvement globale de la machine.

La connexion I/O Link permet également la communication avec d'autres périphériques d'E/S sur le même lien — postes à boutons-poussoirs, modules d'E/S à relais, modules d'asservissement Beta supplémentaires — partageant tous la même chaîne série et réduisant le nombre total de câbles dans l'armoire de commande par rapport aux connexions câblées individuelles.

Chargement des paramètres — Essentiel avant la mise en service

La dépendance aux paramètres du module BSVM1-20i est la seule exigence opérationnelle qui le distingue d'un remplacement de variateur prêt à l'emploi.

Les paramètres définissent les caractéristiques spécifiques du moteur dont le variateur a besoin pour contrôler correctement le moteur : nombre de paires de pôles, résolution de l'encodeur, courant nominal, courant maximal, gain de boucle de vitesse, gain de boucle de position et une gamme d'autres valeurs spécifiques au modèle de moteur.

Lors de la mise en service initiale ou après le remplacement d'une unité défaillante, les paramètres sont chargés depuis la mémoire des paramètres du CNC dans la RAM interne du BSVM1-20i via le chemin de communication I/O Link.

La procédure implique d'entrer en mode d'écriture des paramètres dans le CNC, de sélectionner l'axe du variateur Beta et d'exécuter la séquence d'initialisation des paramètres.

Une fois chargés, les paramètres persistent lors des cycles d'alimentation normaux — ils ne sont perdus que si la batterie de secours du module se décharge complètement ou si une initialisation complète des paramètres est effectuée.

FAQ

Q1 : Que se passe-t-il si le A06B-6132-H002 est remplacé sans avoir chargé les paramètres au préalable ?

Le variateur affichera des alarmes d'asservissement sur le panneau CNC et refusera de fonctionner. Les alarmes courantes incluent SV-401 (alarme de surintensité) et SV-9001 ou des erreurs d'initialisation similaires, en fonction de la version du logiciel de contrôle. Le variateur n'est pas défectueux — il n'a tout simplement aucune donnée de configuration moteur.

Les paramètres doivent être chargés depuis le contrôleur CNC avant que l'axe ne puisse fonctionner. Ayez la sauvegarde des paramètres du variateur d'origine, ou obtenez le jeu de paramètres corrects pour le type de moteur Beta spécifique auprès de la documentation des paramètres de la machine avant l'installation.

Q2 : Quels contrôleurs CNC sont compatibles avec l'interface I/O Link du A06B-6132-H002 ?

Le A06B-6132-H002 est compatible avec les contrôleurs CNC Fanuc qui prennent en charge la communication d'asservissement I/O Link, y compris les séries 15 (versions ultérieures), 16, 18, 20, 21 et 0i.

La fonction spécifique de contrôle d'axe PMM (Power Mate Manager) ou I/O Link doit être activée dans les options logicielles du CNC et l'axe configuré dans les paramètres de contrôle. La compatibilité avec une machine spécifique doit être vérifiée par rapport à la documentation du constructeur de la machine ou à la matrice de compatibilité des variateurs de Fanuc.

Q3 : Quels modèles de moteurs Beta i le BSVM1-20i est-il conçu pour piloter ?

Le BSVM1-20i est dimensionné pour la gamme de moteurs βiS 4 et βiS 8 de la famille de servomoteurs Beta i, qui couvrent la capacité de sortie faible à moyenne de la série Beta.

La compatibilité réelle avec le modèle de moteur dépend de la configuration des paramètres chargés dans le variateur — le module peut être configuré pour piloter différentes variantes de moteurs Beta i dans son enveloppe de courant en chargeant le jeu de paramètres correspondant. Confirmez le modèle de moteur cible par rapport au tableau de sélection des amplificateurs d'asservissement de la série Beta de Fanuc.

Q4 : Le courant d'entrée est de 8A et la sortie est de 6.8A — pourquoi l'entrée est-elle supérieure à la sortie ?

Le courant d'entrée est tiré de l'alimentation AC, qui comprend les pertes de conversion dans le redresseur et le banc de condensateurs du bus DC, l'alimentation logique du variateur elle-même et la capacité de décharge régénérative.

Le courant de sortie de 6.8A est le courant AC soutenu délivré aux enroulements du moteur.

La différence représente les pertes de l'électronique de puissance (dissipation thermique dans les transistors de commutation) et la surcharge des circuits internes du variateur. La capacité de courant de crête pendant les transitoires d'accélération dépasse le courant de sortie continu nominal.

Q5 : Le A06B-6132-H002 peut-il être réparé si le module tombe en panne ?

Oui. Le BSVM1-20i a une architecture de circuit bien documentée et est régulièrement réparé par des ateliers de service formés par Fanuc. Les modes de défaillance courants incluent la dégradation des condensateurs sur le bus DC, la défaillance des transistors de sortie (généralement due à une défaillance de l'isolation du câble moteur provoquant un courant de défaut traversant) et les défaillances des circuits d'interface I/O Link dues à des transitoires électriques.

Un module réparé et testé avec les paramètres corrects chargés est fonctionnellement équivalent à un module neuf.

Les programmes d'échange — où l'unité défaillante du client est remise à neuf et retournée, ou une unité pré-testée est fournie — sont le modèle commercial standard pour l'approvisionnement de remplacements A06B-6132-H002.
