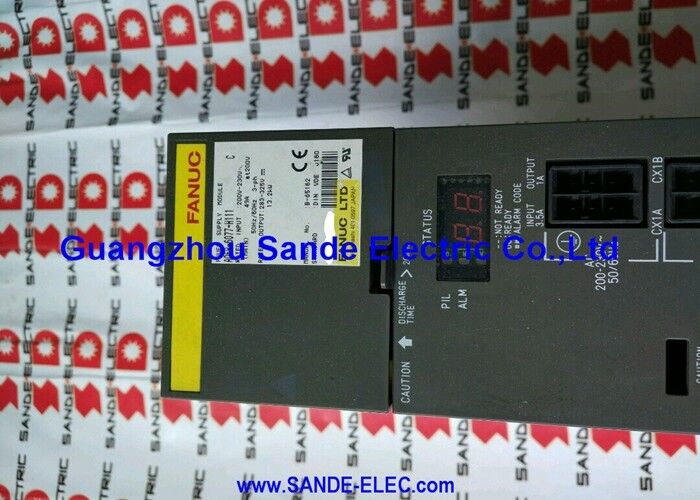

Fanuc A06B-6200-H008 | Module d'alimentation αiPS-7.5 — Entrée 200–240VAC / 33A, Sortie 283–339VDC / 9.4kW, Régénération de puissance, Série αi-B

Présentation

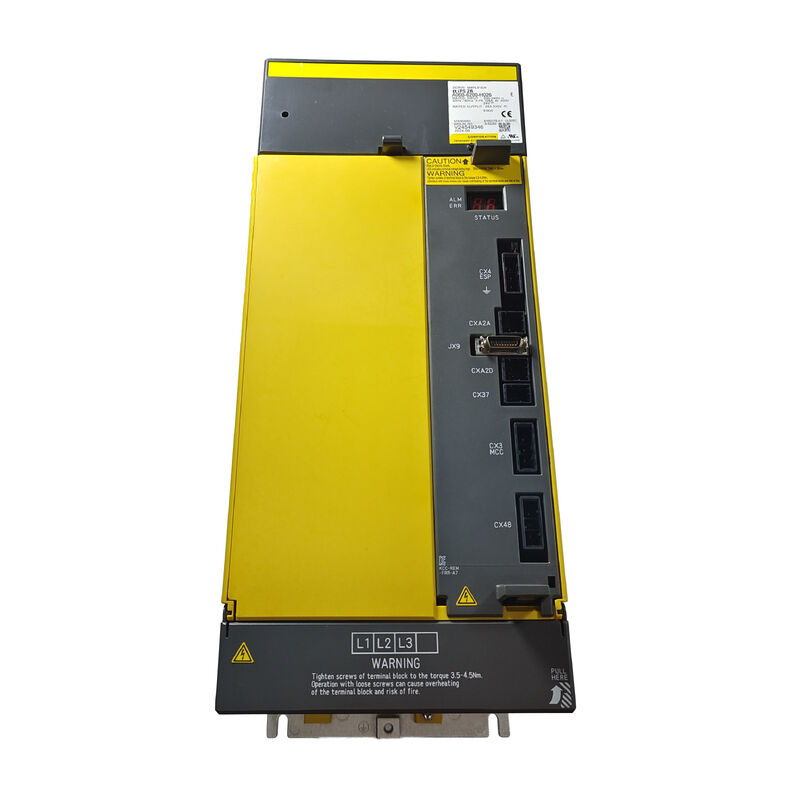

Le Fanuc A06B-6200-H008 est le αiPS-7.5, un module d'alimentation compact de la série αiPS-B convertissant du 200–240VAC triphasé à 33A en un bus de 283–339VDC à une puissance nominale de sortie de 9.4kW, avec régénération active de puissance.

En tant qu'offre d'entrée et de milieu de gamme de la gamme A06B-6200 αiPS-B, le αiPS-7.5 cible les configurations de machines CNC de petite à moyenne taille — quelques axes servo αiSV-B à courant léger à modéré plus un module broche αiSP-B plus petit, où la demande simultanée combinée reste dans la capacité du bus de 9.4kW.

Deux versions de production du H008 existent : le αiPS-7.5 d'origine et le αiPS-7.5-B révisé (la génération « -B » correspondant aux amplificateurs αiSV-B et αiSP-B).

Ces deux versions partagent le même numéro de pièce (A06B-6200-H008) mais diffèrent par leurs révisions matérielles internes.

Lors de la commande d'un remplacement, la spécification de la génération actuellement installée — confirmée par l'étiquette du module ou la documentation du constructeur de la machine — garantit que la bonne révision est fournie et évite les problèmes de compatibilité potentiels avec les modules amplificateurs αi-B connectés.

Avec une sortie de bus de 9.4kW à partir d'une entrée de 33A, le αiPS-7.5 est le PSM le plus compact de la gamme αiPS-B qui prend encore en charge une combinaison significative multi-axes et broche.

Il est approprié pour les petits centres d'usinage verticaux (VMC), les tours CNC compacts avec une puissance de broche modérée, et les centres de perçage-filetage où la puissance de la broche est de la classe 5.5–7.5kW et où deux à trois axes servo légers complètent la configuration d'entraînement.

Spécifications clés

αiPS-7.5 vs αiPS-7.5-B — Deux générations, un numéro de pièce

Le A06B-6200-H008 couvre à la fois le αiPS-7.5 d'origine et la révision ultérieure αiPS-7.5-B. Les deux fournissent la même sortie de bus de 9.4kW / 283–339VDC à partir des mêmes paramètres d'entrée AC et portent le même numéro de pièce.

La révision « -B » aligne le PSM avec les amplificateurs αiSV-B et αiSP-B de génération B, intégrant des révisions matérielles qui correspondent aux protocoles d'interconnexion et de communication de ces amplificateurs.

Lorsqu'une machine est équipée d'amplificateurs αiSV-B ou αiSP-B (le système αi-B de génération actuelle), la variante αiPS-7.5-B du H008 est le PSM correct.

L'installation du αiPS-7.5 d'origine dans un système -B — ou vice versa — peut provoquer des alarmes de communication ou une signalisation erratique du PSM aux amplificateurs.

Les fournisseurs de services expérimentés avec les systèmes Fanuc αi-B conservent la capacité d'identifier quelle génération est physiquement installée dans une machine, soit à partir des marquages de révision matérielle interne, soit à partir de la documentation de configuration de la machine, et peuvent fournir la génération H008 appropriée en remplacement.

Capacité de bus de 9.4kW — Configuration de machine pratique

La sortie de bus CC de 9.4kW peut prendre en charge des combinaisons telles que : un module broche αiSP-5.5 (broche nominale de 5.5kW) plus deux à trois modules servo αiSV à courant léger à modéré (par exemple, 1.25kW chacun pour les axes de milieu de gamme), ou une broche de plus grande puissance (αiSP-7.5, classe 7.5kW) avec un à deux axes servo légers. Les configurations qui dépassent la demande de pointe combinée de 9.4kW nécessitent le αiPS-11 (A06B-6200-H011) au niveau de capacité supérieur.

La limite de 9.4kW s'applique à la demande de pointe simultanée — une machine où la broche et tous les axes n'atteignent jamais leurs charges maximales simultanément fonctionnera avec une marge effective plus élevée que le calcul ne le suggère.

Un dimensionnement conservateur du PSM pour les charges de pointe simultanées complètes protège contre les alarmes AL-04 (sous-tension du lien CC) pendant les séquences de production les plus exigeantes.

Refroidissement à double ventilateur — Détails de la gestion thermique

La disposition à double ventilateur du αiPS-7.5 sépare les tâches de refroidissement interne et externe. Le ventilateur interne (A90L-0001-0580#B) fait circuler l'air sur le circuit imprimé de contrôle et les composants redresseurs à l'intérieur du boîtier du module.

Le ventilateur externe (A90L-0001-0576) force l'air sur les ailettes du dissipateur thermique externe où les transistors de puissance principaux dissipent leur charge thermique. Les deux ventilateurs sont surveillés en temps réel : le module génère une alarme AL-02 lorsque le ventilateur interne s'arrête et une alarme AL-10 lorsque le ventilateur externe s'arrête, qu'une surcharge thermique se soit déjà produite ou non.

La surveillance de l'état des ventilateurs fournit un avertissement précoce avant que des dommages thermiques ne surviennent — une caractéristique essentielle à 9.4kW où le flux de puissance soutenu à travers les transistors principaux génère une chaleur continue substantielle.

Le remplacement des ventilateurs lors d'un cycle de maintenance programmé (cohérent avec la durée de vie nominale des roulements du ventilateur) évite les arrêts d'urgence dus aux alarmes pendant la production.

FAQ

Q1 : Quelle est la différence entre le A06B-6200-H008 (αiPS-7.5) et le A06B-6115-H006 (PSMR-5.5i) ?

Le A06B-6115-H006 provient de la série αi PSR antérieure (régénération par résistance), fournissant 9.4kW depuis son bus CC mais dirigeant l'énergie de freinage régénérée vers une résistance de décharge externe.

Le A06B-6200-H008 provient de la série αiPS-B (régénération active de puissance), fournissant la même sortie de bus de 9.4kW mais renvoyant activement l'énergie de freinage au réseau électrique AC. Le αiPS-B est un produit de génération plus récente avec une efficacité plus élevée et aucune nécessité d'une unité de résistance de décharge externe.

Les deux ne sont pas interchangeables — ils utilisent des systèmes de connecteurs de bus et des schémas de distribution 24V différents, adaptés à leurs générations d'amplificateurs respectives.

Q2 : Le αiPS-7.5 et le αiPS-7.5-B partagent le même numéro de pièce — comment savoir quelle version se trouve dans ma machine ?

L'étiquette frontale du module ou les marquages du circuit imprimé interne indiquent généralement la révision matérielle.

La documentation électrique du constructeur de la machine ou la nomenclature (liste des matériaux) spécifieront si l'installation d'origine était le αiPS-7.5 ou le αiPS-7.5-B. Si cette documentation n'est pas disponible, un technicien formé par Fanuc peut identifier la version installée par inspection physique du module.

Communiquez toujours la génération dont vous avez besoin lors de l'achat d'un remplacement — un fournisseur compétent confirmera la révision avant l'expédition.

Q3 : Quel calibre de disjoncteur d'entrée est nécessaire pour le A06B-6200-H008 ?

Avec une entrée nominale de 33A à 200V sur trois phases, le disjoncteur de branchement AC doit être calibré au-dessus de 33A pour éviter les déclenchements intempestifs lors du courant d'appel au démarrage du PSM et du fonctionnement normal. Les directives d'installation de Fanuc recommandent généralement 1,25 à 1,5 fois le courant d'entrée nominal comme calibre minimum du disjoncteur, soit 41 à 50A minimum pour le αiPS-7.5.

Le type de disjoncteur exact, la capacité de coupure et la caractéristique de déclenchement thermique-magnétique ou électronique doivent être conformes au code électrique local de l'installation. Coordonnez-vous avec le document de spécification électrique du constructeur de la machine pour la sélection du disjoncteur d'origine.

Q4 : Le A06B-6200-H008 peut-il alimenter une configuration de machine qui utilisait précédemment le A06B-6110-H008 (αi PS-7.5) ?

Le A06B-6110-H008 et le A06B-6200-H008 fournissent tous deux 9.4kW à partir d'un bus de 283–339VDC. Cependant, ils servent différentes générations d'amplificateurs : la série A06B-6110 est conçue pour les amplificateurs servo αi de première génération (série A06B-6114 SVM), tandis que la série A06B-6200 est conçue pour la génération αi-B (série A06B-6220/6221 SVM-B).

Le matériel du connecteur de bus et la distribution 24V diffèrent entre les générations. La substitution du PSM de génération -B dans une machine avec des amplificateurs αi de première génération n'est pas une configuration prise en charge — faites correspondre la génération du PSM à la génération de l'amplificateur installé.

Q5 : Quelle est la séquence de diagnostic correcte lorsque le A06B-6200-H008 affiche AL-04 (sous-tension du bus CC) ?

AL-04 indique que la tension du bus CC est tombée en dessous du seuil minimum.

Commencez par vérifier l'entrée AC triphasée : mesurez la tension de chaque phase pour confirmer que les trois phases sont présentes et équilibrées. Vérifiez que le disjoncteur d'entrée n'a pas déclenché. Vérifiez que le réacteur de ligne AC (s'il est installé) est intact et que ses connexions sont sécurisées.

Si l'alimentation AC semble saine, vérifiez la charge du condensateur du bus CC en observant l'état des LED du module — le module indique normalement "charge terminée" avant de s'activer. Si la séquence de précharge (AL-05) a déjà été enregistrée comme alarme, le circuit de précharge ou les condensateurs du bus CC peuvent s'être dégradés et nécessitent une investigation spécialisée.

Ne mettez pas l'appareil sous tension et hors tension de manière répétée pour effacer AL-04 sans avoir d'abord vérifié l'état de l'alimentation AC.
