FANUC A06B-6200-H055 | Module d'alimentation Alpha i aiPS-55 — Entrée 200-240 V CA / Sortie 283-339 V CC / Régénératif

La base du bus CC pour les armoires de variateurs Alpha i multi-axes

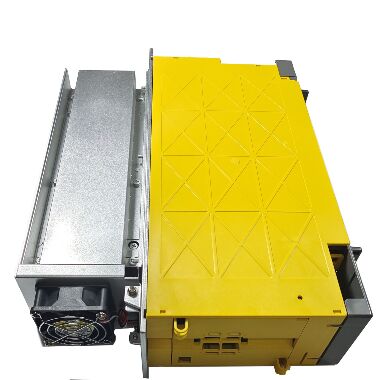

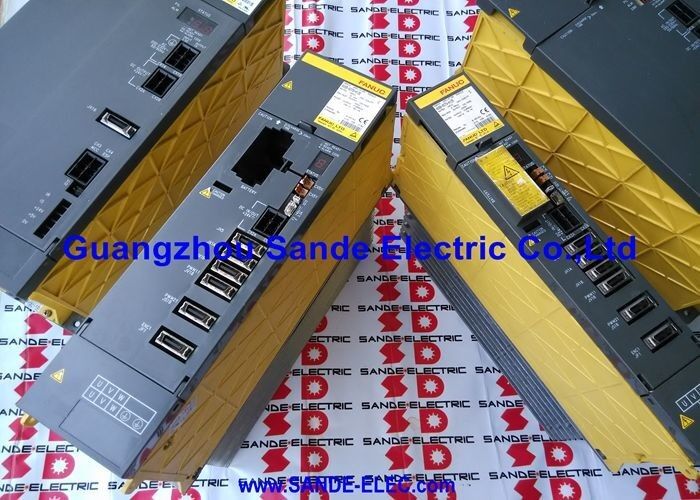

L'A06B-6200-H055 est l'aiPS-55 — un module d'alimentation Alpha i de grande capacité qui convertit le courant alternatif triphasé entrant en bus CC régulé qui alimente simultanément tous les modules d'amplificateurs de servo Alpha i connectés (αiSVM) et les modules d'amplificateurs de broche (αiSPM). Il s'agit de la source d'alimentation partagée pour l'ensemble de l'armoire variateur, et non pour un variateur à axe unique.

Avec une sortie de bus CC de 283 à 339 V à partir d'une entrée de 200 à 240 V CA, l'aiPS-55 fournit la tension de bus régulée dans la plage précise dont les modules de variateur Alpha i ont besoin pour un fonctionnement correct. La limite inférieure de 283 V maintient une marge de bus CC suffisante pour un contrôle complet du moteur à une tension secteur minimale (-10 %) ; la limite supérieure de 339 V reflète la sortie régulée à l'entrée nominale.

La série A06B-6200 est l'homologue de la génération Alpha i de la précédente famille PSM A06B-6087/6088. Alors que l'A06B-6087-H137 PSM-37 fournit 43 kW à 283-325 V à partir d'une entrée 200-230 V CA, l'aiPS-55 de la série A06B-6200 offre une capacité plus élevée avec la plage d'entrée 200-240 V CA plus large de la génération Alpha i.

Spécifications clés

Contrôle régénératif - Retour d'énergie à l'alimentation CA

L'aiPS-55 utilise un contrôle régénératif actif. Pendant la décélération du moteur, l'énergie cinétique revient des moteurs via les modules SVM vers le bus CC. L'étage régénérateur de l'aiPS-55 renvoie cette énergie vers l'alimentation secteur plutôt que de la dissiper dans les résistances de freinage. Pour les centres d'usinage avec des mouvements d'axe à forte inertie et des inversions de direction fréquentes, la récupération d'énergie réduit à la fois les coûts d'exploitation et la charge thermique de l'armoire.

Note de sélection du PSM

La famille A06B-6200 couvre plusieurs valeurs de sortie aiPS. La sélection du module approprié pour une configuration de variateur spécifique nécessite de calculer la demande continue combinée de tous les modules αiSVM et αiSPM connectés, et pas seulement leurs valeurs nominales de pointe. Un aiPS sous-dimensionné se déclenche sous des charges de production soutenues ; un coût de déchets surdimensionné sans bénéfice fonctionnel.

FAQ

Q1 : Quel est le rôle de l'A06B-6200-H055 dans l'armoire de variateur ?

L'aiPS-55 est la source d'alimentation du bus CC partagé pour tous les modules variateur Alpha i de l'armoire. Il convertit le courant alternatif triphasé entrant en un bus CC régulé dont puisent chaque module servo αiSVM et module de broche αiSPM connectés. Il ne s’agit pas d’un variateur à axe unique : c’est la base de puissance dont dépend l’ensemble de l’armoire de variateur.

Q2 : Quelle est la différence entre l'A06B-6200-H055 et l'ancienne famille PSM A06B-6087/6088 ?

La famille A06B-6200 est la génération Alpha i, conçue pour la dernière génération de CNC i-Series et acceptant une plage de tension d'entrée plus large (200 à 240 V CA) avec une plage de sortie de bus CC proportionnellement plus large (283 à 339 V). La série A06B-6087/6088 est la génération Alpha précédente avec une plage d'entrée 200-230 V CA plus étroite et une sortie 283-325 V CC. Ils remplissent le même rôle d'architecture de bus partagé mais sont adaptés à leurs générations respectives de CNC et de variateurs.

Q3 : L'aiPS-55 affiche une alarme de surtension du bus sans qu'un freinage par récupération important ne se produise. Qu'est-ce que cela indique ?

Une surtension du bus sous charge normale sans forte décélération indique un défaut dans le redresseur actif ou l'étage de commande régénératif à l'intérieur du PSM - un IGBT ou un circuit de commande ne régulant plus correctement le bus. Ne réinitialisez pas et ne continuez pas le fonctionnement : une augmentation incontrôlée de la tension du bus peut endommager les modules SVM et SPM connectés. Le PSM nécessite une réparation ou un remplacement.

Q4 : Le remplacement de l'A06B-6200-H055 nécessite-t-il des modifications des paramètres CNC ?

Non. Le PSM ne stocke aucun paramètre CNC. Après le remplacement physique, rétablissez l'alimentation et vérifiez la tension correcte du bus CC au niveau des modules variateur connectés avant d'activer les axes. Vérifiez toutes les connexions électriques et confirmez que la liaison de communication fibre ou numérique entre la CNC et la chaîne d'entraînement est intacte avant de lancer la production.

Q5 : Comment la capacité aiPS correcte est-elle sélectionnée pour une machine spécifique ?

Additionnez la demande de courant continu de tous les modules αiSVM et αiSPM connectés dans le cadre du cycle de service typique de la machine. Ce total détermine la note PSM minimale requise. L'aiPS-55 offre une marge pour la demande de pointe combinée lors d'une accélération simultanée des axes, mais la valeur nominale continue détermine si le PSM supportera les charges de production sans se déclencher. Un PSM surdimensionné est sûr mais inutile ; un PSM sous-dimensionné tombe en panne sous une charge soutenue.
