Nouveau servomoteur CA Fanuc A06B-0205-B001 — Série α pour plateformes CNC établies et remplacement d'axe fiable

FANUC · SERVOMOTEUR CA · SÉRIE α · NOUVELLE UNITÉ

Ce que vous regardez

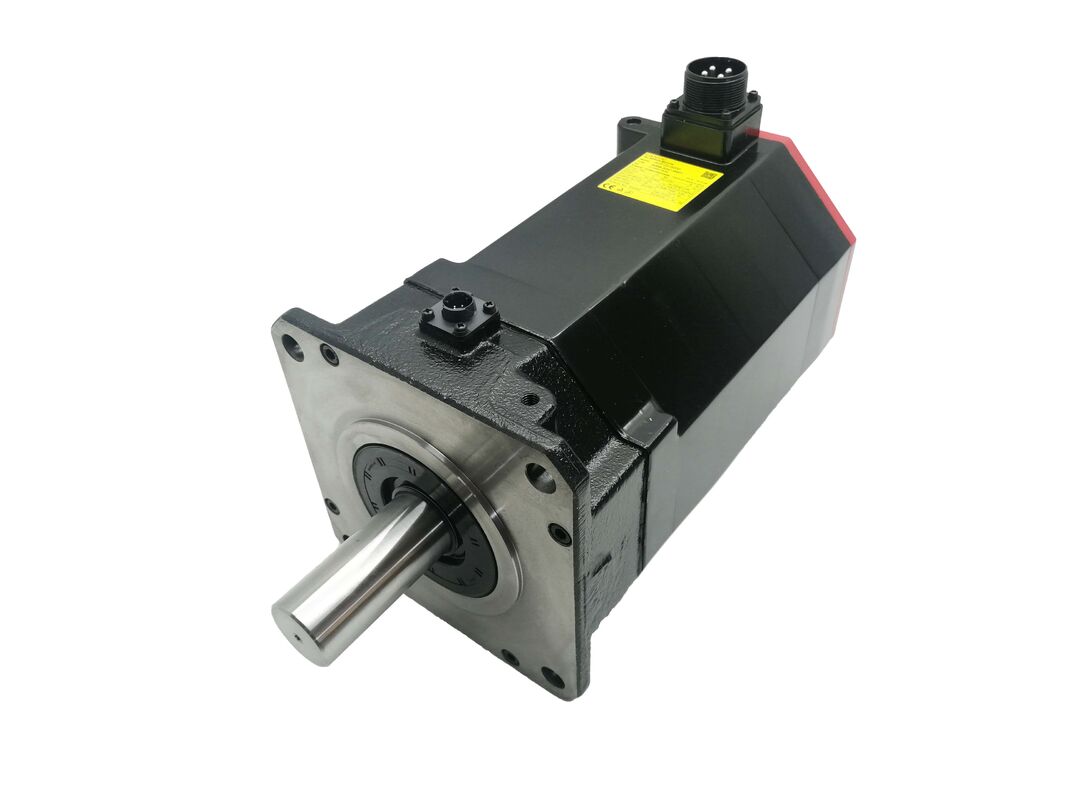

Le Fanuc A06B-0205-B001 est un servomoteur CA sans balais de la série α de Fanuc — la génération de servomoteurs Fanuc qui a défini la plateforme de servomoteurs CA de l'entreprise sur un large éventail de production de machines-outils CNC. Cette annonce concerne une nouvelle unité: non reconditionnée, non remise à neuf, non reconstruite à partir d'un noyau usagé. Stock neuf d'origine en état d'usine, avec l'intégrité mécanique et électrique complète que cela implique.

Cette distinction a un poids réel dans le monde de la maintenance. Les moteurs de la série α sont des composants matures à tous points de vue — les machines pour lesquelles ils ont été conçus fonctionnent depuis des années, parfois des décennies. Lorsqu'un moteur tombe en panne sur cet équipement, la décision de remplacement se résume à une question simple : souhaitez-vous une unité avec un historique de service inconnu, ou une unité qui n'a jamais été installée ? Pour les machines critiques pour la production où les temps d'arrêt imprévus sont coûteux, la réponse est généralement claire.

Le suffixe B001 définit la spécification de l'encodeur et la configuration du connecteur de cette unité. Il régit quels câbles se connectent, quels modules d'amplificateur sont compatibles, et si le moteur s'installe directement dans la machine sans modification du câblage. Le numéro de pièce complet — modèle de base et suffixe B001 ensemble — est la spécification. Aucun des deux éléments n'est un détail à approximer lors de la recherche d'un remplacement.

Spécifications clés

La série α : Sa place dans l'histoire de Fanuc et votre stratégie de maintenance

Le développement des servomoteurs Fanuc a traversé plusieurs générations distinctes — des premiers servomoteurs CC à la transition CA et aux plateformes actuelles αi et βi. La série α représente un chapitre charnière de cette histoire : ce fut la première gamme de produits de servomoteurs CA entièrement mature de Fanuc, déployée à grande échelle dans la production mondiale de machines-outils CNC de la fin des années 1980 aux années 2000.

Les machines construites autour des moteurs de la série α sont maintenant bien avancées dans leur durée de vie. Certaines ont subi des révisions de broche, des mises à niveau de commande et plusieurs cycles de maintenance préventive. Beaucoup produisent encore des pièces de manière rentable — les ateliers d'outillage et de matrices, les opérations d'usinage sous-traitées et les installations de composants automobiles ont tous des équipements de cette catégorie. Remplacer des machines fonctionnelles qui respectent encore les tolérances n'est pas toujours le choix économiquement rationnel, surtout lorsque l'alternative est une dépense d'investissement qui concurrence d'autres priorités.

Pour ces machines, un approvisionnement en nouveaux moteurs de la série α n'est pas une curiosité — c'est une ressource de maintenance pratique. Un nouveau A06B-0205-B001 s'installe dans une machine de la même manière que l'original : numéro de pièce correct, interface d'encodeur correcte, géométrie de connecteur correcte, aucune adaptation requise.

Trois éléments définissent les caractéristiques de fonctionnement du moteur de la série α en service :

Architecture de rétroaction par codeur d'impulsions. La série α utilise le codeur d'impulsions de Fanuc pour la rétroaction de position — un encodeur numérique qui transmet les données de position à l'amplificateur de servomoteur de la série α. Il s'agit d'une architecture d'encodeur différente de celle de l'encodeur série utilisé dans les séries αi et βi, et la distinction n'est pas cosmétique. Le protocole du signal du codeur d'impulsions, le type de connecteur et la spécification du câble sont tous spécifiques à la série α. Ils ne se connectent pas aux amplificateurs αi ou βi sans matériel de conversion, c'est pourquoi faire correspondre la génération du moteur à la génération de l'amplificateur est important dans toute décision de remplacement ou d'approvisionnement.

Profil de fiabilité éprouvé. La série α a accumulé un historique de service énorme dans la fabrication mondiale. Ses modes de défaillance, ses intervalles de maintenance et ses procédures de reconditionnement sont bien documentés. Pour les ingénieurs de maintenance gérant une flotte de machines Fanuc de la série α, les caractéristiques de défaillance de ces moteurs sont des quantités connues — ce qui simplifie à la fois la planification de la maintenance préventive et le diagnostic post-défaillance.

État de nouvelle unité — aucun historique de service, aucune usure. Un moteur reconditionné n'est bon que le reconditionnement qu'il a reçu. Le remplacement des roulements, l'état de l'encodeur, l'intégrité de l'isolation des enroulements — ce sont tous des résultats du processus de reconditionnement, pas des garanties. Une nouvelle unité commence sans aucune de ces incertitudes. Les roulements ont zéro heure. L'encodeur n'a jamais été soumis à des cycles thermiques ou à des vibrations en service. Les enroulements n'ont pas été exposés à la contamination ou à un stress thermique partiel. Pour les applications où la fiabilité de retour en service est la priorité, l'état neuf est le choix le plus simple.

Compatibilité et architecture du système

Le A06B-0205-B001 fonctionne dans l'architecture d'entraînement de servomoteur de la série α de Fanuc. Il se connecte aux modules d'amplificateur de servomoteur de la série α — les amplificateurs de génération précédente qui correspondent à l'interface du codeur d'impulsions et à la spécification du connecteur d'alimentation du moteur de la série α.

La limite de compatibilité entre la série α et les plateformes actuelles αi/βi est ferme au niveau de l'amplificateur. Le codeur d'impulsions du moteur de la série α n'est pas directement compatible avec les amplificateurs αi ou βi, qui utilisent le protocole d'encodeur série de Fanuc. Connecter un moteur de la série α à un amplificateur de génération actuelle n'est pas une configuration valide sans matériel de conversion d'encodeur — c'est un changement de système, pas un remplacement de composant.

Pour les machines où l'amplificateur de la série α est fonctionnel et le moteur est défaillant, l'approvisionnement d'un nouveau A06B-0205-B001 est la voie de maintenance correcte. Pour les machines où le moteur et l'amplificateur sont défaillants, ou où une mise à niveau de commande est déjà prévue, l'étendue des travaux s'étend à un remplacement complet du système d'entraînement — un projet différent avec des exigences d'ingénierie différentes.

Les familles de contrôleurs qui exécutent les systèmes de servomoteurs de la série α comprennent : Les anciennes variantes des contrôleurs CNC Fanuc Série 0, Série 15, Série 16 et Série 18 configurées avec des modules d'amplificateur de servomoteur de la série α. L'appariement spécifique du contrôleur et de l'amplificateur dans une machine donnée est défini par la conception originale du constructeur de la machine — confirmez le type de module d'amplificateur à partir de la documentation électrique de la machine avant de vous procurer un moteur de remplacement.

Applications typiques de machines

Le A06B-0205-B001 se trouve dans toute la gamme de types de machines CNC qui ont été construites sur les systèmes de servomoteurs Fanuc de la série α pendant les années de production de la plateforme :

• Entraînements d'axe d'avance principaux de centres d'usinage CNC — X, Y, Z
• Entraînements d'axe longitudinal et de chariot transversal de tours CNC
• Axes d'avance de machines à aléser et fraiser horizontales
• Entraînements de déplacement de table et de chariot transversal de rectifieuses CNC
• Axes de fraiseuses et rectifieuses d'engrenages CNC
• Entraînements de positionnement rotatifs et linéaires de lignes de transfert
• Entraînements d'axe de fraiseuses CNC grand format et de découpe plasma
• Positionnement des axes rotatifs et d'inclinaison des centres d'usinage à cinq axes
• Automatisation de changeurs de palettes et de manipulation de pièces

Pourquoi l'état est important pour l'approvisionnement de moteurs hérités

Le marché des moteurs de la série α fonctionne sur un spectre d'états — stock neuf, reconditionné, réparé et unités d'occasion retirées sont tous présents dans la chaîne d'approvisionnement. Comprendre ce que vous achetez réellement est important :

Stock neuf (cette annonce) : Unité construite en usine, jamais installée, en état d'origine. Intégrité mécanique et électrique complète. Aucun historique de service. Le bon choix lorsque la fiabilité de retour en service est la principale préoccupation et que le budget le permet.

Reconditionné : Noyau usagé reconstruit à un état réparable. La qualité varie considérablement selon le reconditionneur. Une reconstruction par un centre réputé avec un remplacement documenté des roulements, une validation de l'encodeur et des tests de performance est une option légitime. Une reconstruction sans documentation de ce qui a été remplacé est un pari.

Réparé : Une unité défaillante avec des défauts spécifiques corrigés. Peut ne pas résoudre l'usure sous-jacente qui n'était pas la cause immédiate de la défaillance. Approprié pour les situations à budget limité où la portée de la réparation est clairement définie et documentée.

Occasion retirée : Retiré d'une machine, état inconnu. Approprié uniquement lorsqu'il n'y a rien d'autre de disponible et que le risque de défaillance précoce est acceptable dans l'application.

Pour un axe critique pour la production sur une machine où les coûts d'arrêt sont réels, l'état neuf élimine l'incertitude que les autres catégories portent.

Conseils pratiques de remplacement

La correspondance du numéro de pièce est la première priorité. Le suffixe B001 est une spécification fonctionnelle — type d'encodeur et configuration du connecteur. Un moteur avec un suffixe différent installé dans une machine câblée pour B001 présentera une incompatibilité de connecteur, un signal d'encodeur incorrect, ou les deux. Confirmez le numéro de pièce complet à partir de la plaque signalétique du moteur défaillant avant l'achat.

Sauvegardez les paramètres avant de commencer. Les paramètres du contrôleur CNC — limites de déplacement de l'axe, réglages d'accélération, valeurs de serrage de couple, compensation du jeu — sont stockés dans le contrôleur, pas dans le moteur. Sauvegardez l'ensemble complet des paramètres avant de retirer le moteur défaillant. La restauration des paramètres à partir d'une sauvegarde actuelle après le remplacement du moteur est une tâche de dix minutes. Leur reconstruction à partir de la documentation ne l'est pas.

Inspectez les ensembles de câbles. Sur les machines où le jeu de câbles moteur d'origine est en service depuis dix ans ou plus, l'isolation des câbles de l'encodeur, les contacts des connecteurs et la continuité du blindage doivent être inspectés lors du remplacement du moteur. Les défauts de l'encodeur induits par le câble sur un nouveau moteur fraîchement installé sont un scénario de diagnostic frustrant qu'une inspection proactive des câbles lors du remplacement prévu évite entièrement.

Vérifiez le fonctionnement de l'axe avant de retourner à la production. Après l'installation et la restauration des paramètres, faites fonctionner l'axe manuellement sur toute sa plage de déplacement à basse vitesse avant de passer à l'opération automatique. Confirmez la direction correcte, le mouvement fluide et l'absence d'alarmes de rétroaction de position. Une brève vérification manuelle prend quelques minutes ; elle détecte les erreurs de câblage et les incompatibilités de paramètres avant qu'elles ne provoquent un défaut de machine ou une collision pendant un cycle automatique.

FAQ

Q1. Avec quel amplificateur de servomoteur le Fanuc A06B-0205-B001 est-il compatible ?

Il est conçu pour être utilisé avec les modules d'amplificateur de servomoteur Fanuc de la série α. Le moteur de la série α utilise une interface d'encodeur à codeur d'impulsions spécifique à la génération d'amplificateurs de la série α et n'est pas directement compatible avec les amplificateurs Fanuc des séries αi ou βi, qui utilisent un protocole d'encodeur série différent.

Q2. Quel est l'avantage d'acheter une nouvelle unité par rapport à une unité reconditionnée ?

Une nouvelle unité n'a jamais été installée ni soumise à des contraintes opérationnelles — les roulements, l'encodeur et les enroulements sont tous dans leur état d'origine d'usine, sans usure accumulée ni historique de service. Une unité reconditionnée a été reconstruite à partir d'un noyau usagé, et la qualité dépend entièrement du processus de reconstruction. Pour les axes critiques pour la production où la fiabilité de retour en service est importante, l'état neuf élimine l'incertitude que les unités reconditionnées portent.

Q3. Le A06B-0205-B001 peut-il être utilisé avec un amplificateur Fanuc αi ou βi de génération actuelle ?

Pas en remplacement direct. L'interface du codeur d'impulsions de la série α et l'interface de l'encodeur série des αi/βi sont architecturalement différentes. Connecter un moteur de la série α à un amplificateur de génération actuelle sans matériel de conversion d'encodeur n'est pas une configuration prise en charge. Si le moteur et l'amplificateur doivent être remplacés, la voie correcte est une mise à niveau complète du système d'entraînement, et non une installation de générations mixtes.

Q4. Le suffixe B001 est-il interchangeable avec d'autres variantes de suffixe B0xx sur le même modèle de base ?

Non. Le suffixe spécifie le type d'encodeur et la configuration du connecteur. Différents codes de suffixe au sein du même numéro de modèle de base peuvent avoir des géométries de connecteur ou des spécifications de codeur d'impulsions incompatibles. Confirmez et approvisionnez toujours en fonction du numéro de pièce complet exact de la plaque signalétique du moteur d'origine.

Q5. Que faut-il faire après avoir installé le moteur de remplacement avant de remettre la machine en production ?

Restaurez les paramètres de l'axe du contrôleur CNC à partir d'un fichier de sauvegarde effectué avant le retrait du moteur. Ensuite, faites fonctionner l'axe manuellement sur toute sa plage de déplacement à faible vitesse d'avance, en confirmant la direction de déplacement correcte, le mouvement fluide et l'absence d'alarmes liées à l'encodeur. Effectuez cette vérification manuelle avec succès avant de passer la machine en mode de fonctionnement automatique.
