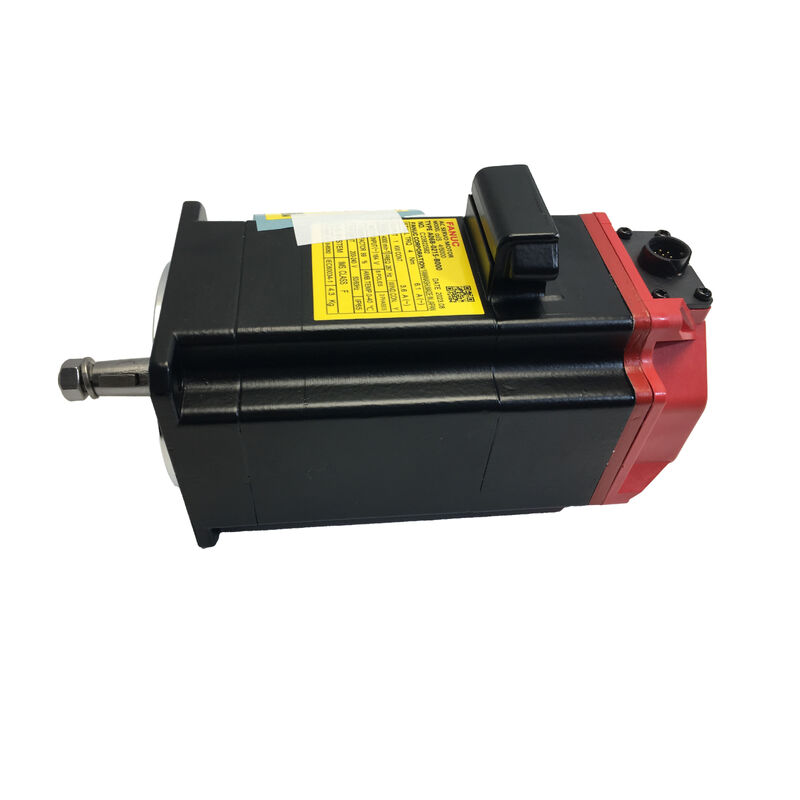

Servomoteur CA Fanuc A06B-0212-B001

βis Series · Sans frein · Servomoteur CA compact pour commande d'avance d'axe horizontal CNC

La cohérence est la métrique de performance la plus importante

Les valeurs de couple maximal sont belles sur une fiche technique. Ce qu'un environnement de production mesure réellement est différent : si l'axe maintient sa tolérance à la pièce 1 et à la pièce 10 000. Si l'état de surface du dernier cycle de l'équipe correspond au premier. Si le moteur introduit des variables que la CNC doit compenser, ou reste silencieux et laisse le système de contrôle faire son travail.

Le Fanuc A06B-0212-B001 est construit autour de ce deuxième ensemble de critères. Il appartient à la série de servomoteurs βis de FANUC — le segment compact d'une gamme qui alimente les machines-outils dans tous les secteurs de fabrication majeurs — et il fonctionne sans frein intégré, configuré pour les applications d'axe horizontal où le maintien par gravité ne fait pas partie de l'équation. Ce qui reste est un moteur optimisé pour ce dont un axe d'avance a réellement besoin : un mouvement précis et répétable délivré de manière constante tout au long de la journée de production, connecté directement à un système d'entraînement FANUC sans la surcharge de compatibilité qui accompagne les alternatives non OEM.

Spécifications

Les décisions d'ingénierie qui se reflètent en production

Encodeur absolu — conscience de l'axe sans infrastructure. Les données de position sont stockées en continu dans l'encodeur série, indépendamment de toute batterie externe ou système de référence mécanique. Lorsque la machine redémarre — que ce soit après un arrêt planifié, un arrêt d'urgence ou une interruption de courant — le contrôleur sait déjà exactement où se trouve l'axe. Pas de routine de retour à l'origine. Pas de délai de repositionnement. Le cycle suivant commence à partir d'une position connue et vérifiée.

IP67 à l'extrémité de l'arbre — le détail qui détermine la longévité. Le joint d'arbre est le point le plus exposé du moteur. Dans les environnements d'usinage actifs, le fluide de coupe ne fait pas que éclabousser — il se condense, il migre et il s'infiltre dans le moindre interstice que le boîtier offre. L'indice IP67 sur le joint d'arbre est la spécification qui empêche le liquide de refroidissement de pénétrer dans l'encodeur et la cavité des roulements sur le long terme, pas seulement pendant les premières semaines de fonctionnement.

Livraison de couple qui ne varie pas avec la vitesse. L'ondulation du couple à basse vitesse est une caractéristique du moteur qui se répercute directement sur les surfaces usinées lors des passes de finition. La géométrie de bobinage βis contrôle cette irrégularité de sortie sur toute la plage de vitesse de fonctionnement. Le résultat est une constance de l'état de surface qui provient du comportement propre du moteur, et non de la nécessité pour la CNC de compenser.

Équilibre thermique par fonctionnement continu. Un moteur dont la température se stabilise tôt dans le quart de travail et s'y maintient produit un comportement d'axe prévisible de la première à la dixième heure. La classe d'isolation et la sélection des roulements sur l'A06B-0212-B001 sont toutes deux choisies pour un fonctionnement soutenu — pas pour les machines qui s'allument et s'éteignent avec de longues périodes de refroidissement entre les opérations.

Une taille de châssis qui ouvre des options d'installation. L'enveloppe compacte βis s'intègre dans des plateformes de machines où les servomoteurs plus grands ne rentrent tout simplement pas. Ce n'est pas une limitation de performance — c'est la caractéristique de conception spécifique qui fait de ce moteur le bon choix pour une catégorie de machines qui n'en accepteraient pas de plus grandes.

Les machines dans lesquelles ce moteur fonctionne

Pensez aux applications CNC où le moteur d'axe d'avance est censé effectuer un grand nombre de cycles, dans un espace d'installation relativement restreint, avec des tolérances qui ne laissent pas de place au moteur pour être une variable de performance. C'est le profil auquel ce moteur répond.

Tours CNC compacts. Commande d'avance des axes X et Z sur les centres de tournage effectuant des cycles moyens à élevés. L'encodeur absolu garantit que la référence de positionnement est intacte lors des changements de lot et des transitions de quart sans nécessiter de séquence de retour à l'origine entre les pièces.

Centres d'usinage verticaux compacts. Dans les plateformes VMC compactes, l'espace de montage moteur disponible est une contrainte majeure. Le petit châssis βis résout le problème d'espace sans sacrifier la spécification de l'encodeur ou la compatibilité d'entraînement sur laquelle repose le système de contrôle FANUC.

Centres de perçage et de taraudage. L'axe d'avance d'un centre de taraudage inverse sa direction en continu tout au long de la journée de production. La faible inertie et la réponse rapide du couple sont les caractéristiques du moteur qui maintiennent la constance des temps de cycle et empêchent l'accumulation d'erreurs de positionnement entre les cycles.

Axes secondaires et auxiliaires. Les tables rotatives, les changeurs d'outils, les systèmes d'évacuation des copeaux et les mécanismes de positionnement de palettes sur les machines multiprocédés nécessitent la compatibilité avec le protocole FANUC et un positionnement fiable, mais ne requièrent pas la taille physique ou la capacité de sortie d'un moteur de la série αi. La série βis est le segment approprié pour ces rôles, et l'A06B-0212-B001 se situe à l'extrémité compacte de celle-ci.

Ce que le marché secondaire fait mal — et ce que cela coûte

Les servomoteurs FANUC d'occasion, remis à neuf et remanufacturés circulent en grand nombre sur le marché. Une partie de ce stock est légitime et correctement déclarée. Une part significative ne l'est pas — des unités avec un historique de fonctionnement qui ne sont pas signalées comme telles, présentées aux côtés de stock neuf de manière à rendre la distinction facile à manquer.

Le problème pratique n'est pas la différence de prix. C'est le manque d'information. Un moteur remis à neuf qui arrive propre ne vous dit pas combien d'heures l'encodeur a enregistrées, combien de cycles thermiques l'isolation du bobinage a subis, ou si les roulements portent une fatigue interne due à une condition de charge antérieure. Ces informations n'apparaissent pas à l'extérieur du moteur. Elles apparaissent plus tard, en production, sous la forme d'une erreur de suivi d'axe progressivement croissante, d'un défaut intermittent de l'encodeur, ou d'un bruit de roulement qui se développe des mois après la mise en service.

Commencer avec un A06B-0212-B001 neuf élimine cette incertitude. Roulements d'usine. Un encodeur à zéro heure. Isolation du bobinage au début de sa durée de vie. Garantie OEM complète en vigueur à compter de la date d'installation. Le moteur fonctionnera dans une machine, sans surveillance, pendant des années. L'état dans lequel il commence est le fondement sur lequel tout le reste se construit.

Liste de contrôle d'installation et guide de service

Avant que le moteur ne soit à la machine : Croisez la puissance nominale du module amplificateur βi avec la spécification de courant du moteur. Une inadéquation ici n'apparaît qu'à la première mise sous tension, et sa résolution au niveau de l'armoire d'entraînement coûte plus de temps que de la détecter au stade de la planification. Vérifiez également les dimensions de l'arbre et les positions des connecteurs par rapport au dessin de montage de la machine — des hypothèses dimensionnelles entre les générations βis ont causé des problèmes d'installation qu'une vérification du dessin aurait évités.

Lors de la première mise sous tension : Faites fonctionner l'axe sur un déplacement de diagnostic à basse vitesse avant de vous engager sur les paramètres de production. Confirmez que le retour de l'encodeur est propre, que l'erreur de suivi est dans les spécifications et que l'entraînement ne signale aucun défaut. Cela prend quelques minutes et établit une base de référence pour la comparaison lors des futurs contrôles de service.

Pendant le service de production : Surveillez l'erreur de suivi de l'axe via l'écran de diagnostic CNC périodiquement. Une tendance ascendante lente sur plusieurs semaines — plutôt qu'une alarme franche et soudaine — est le signe avant-coureur caractéristique de la dégradation du joint du câble de l'encodeur dans les environnements exposés aux liquides de refroidissement. Si elle est traitée à ce stade, la réparation consiste en un remplacement de câble planifié dans une fenêtre de maintenance. Si elle progresse, cela devient un arrêt imprévu.

Pour les unités stockées : Maintenez la température de stockage entre 0 °C et 40 °C, une humidité relative inférieure à 75 %, sans condensation. Faites tourner l'arbre à la main tous les six mois pour éviter le brinellage des roulements sous une charge de contact statique prolongée. Conservez l'unité dans son emballage scellé d'origine jusqu'au jour de l'installation.

Questions fréquemment posées

Q1 : L'A06B-0212-B001 inclut-il un frein intégré ? Non. Le suffixe B001 désigne une configuration sans frein. Ce moteur est conçu pour une utilisation sur axe horizontal où la charge n'a pas besoin d'être maintenue mécaniquement lorsque l'alimentation est coupée. Les applications impliquant des axes verticaux ou des conditions de charge par gravité nécessitent une variante équipée d'un frein dans la série βis — l'A06B-0212-B001 n'est pas la spécification correcte pour ces cas d'utilisation.

Q2 : Quel amplificateur est requis pour faire fonctionner ce moteur ? L'A06B-0212-B001 est conçu pour être utilisé avec les amplificateurs servo des séries FANUC βi SVU ou βi SVM. La capacité du module amplificateur doit correspondre au courant nominal du moteur — confirmez le bon appairage avant de commander. C'est l'une des vérifications les plus fréquemment sautées et la plus fiable responsable des alarmes d'entraînement au premier démarrage.

Q3 : Ce moteur fonctionnera-t-il en remplacement d'une unité β-série antérieure ? Pas en remplacement direct plug-and-play. La série βis utilise un protocole d'encodeur série mis à jour par rapport à la série β originale, ce qui nécessite des modifications de paramètres CNC après l'installation. Les positions des connecteurs physiques peuvent également différer entre les générations de moteurs. Vérifiez la compatibilité et planifiez une révision des paramètres avant de faire fonctionner l'axe — ne supposez pas de rétrocompatibilité à partir du nom de série partagé.

Q4 : Quels systèmes CNC FANUC prennent en charge ce moteur ? L'A06B-0212-B001 est compatible avec les contrôleurs FANUC des séries 0i-D, 0i-F, 30i, 31i et 32i lorsqu'il est associé à l'amplificateur servo approprié de la série βi. Pour les générations de contrôleurs en dehors de cette plage, la compatibilité doit être confirmée indépendamment avant de spécifier ce moteur.

Q5 : Comment vérifier qu'une unité est neuve avant l'achat ? Les unités neuves arrivent dans un emballage scellé FANUC avec des étiquettes d'authenticité intactes, un arbre ne présentant aucune usure ni marque de contact à la clavette, et un numéro de série sans historique de service antérieur. Demandez au vendeur de confirmer le statut de stock neuf par écrit et fournissez la documentation d'approvisionnement si demandé. Si l'emballage a été ouvert ou si les détails d'approvisionnement ne sont pas disponibles, cela justifie une clarification avant la finalisation de l'achat.
