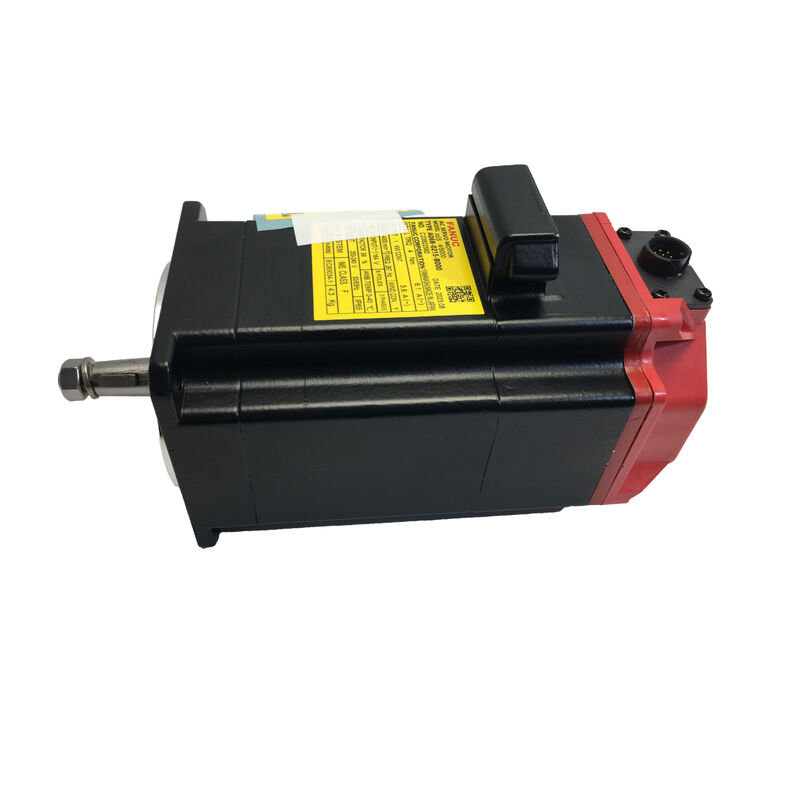

Moteur Servo AC Fanuc A06B-0212-B605 — Série βis avec Frein Intégré pour le Contrôle d'Axe Vertical CNC

Série βis · Avec Frein Intégré · Moteur Servo AC Compact pour Contrôle d'Axe Vertical CNC

Lorsque l'axe fonctionne verticalement, les spécifications du moteur changent

Les moteurs d'axe horizontal et les moteurs d'axe vertical se ressemblent sur une fiche technique. En pratique, ils ont une différence essentielle : ce qui se passe lorsque la machine perd de l'énergie.

Sur un axe horizontal, la charge reste là où elle est. La gravité ne la tire nulle part. Sur un axe vertical — un axe Z sur un centre d'usinage, une tête de perçage, un bras de changeur d'outils — la gravité agit toujours contre la charge. Au moment où l'alimentation chute, sans quelque chose pour maintenir activement l'axe en place, la charge bouge. Parfois lentement. Parfois assez rapidement pour endommager la pièce, l'outil ou la broche elle-même.

C'est à cela que sert le frein intégré du Fanuc A06B-0212-B605. Ce n'est pas une fonctionnalité pratique ou une mise à niveau optionnelle — c'est le composant qui maintient l'axe stationnaire à l'instant où la machine est désactivée, que ce soit par un arrêt planifié, un arrêt d'urgence ou une coupure de courant inattendue. Pour toute application CNC où un axe travaille contre la gravité, ce moteur doit figurer dans les spécifications. Une variante sans frein ne le devrait pas.

Spécifications

Le Frein — Ce qu'il fait et comment il fonctionne

Le frein électromagnétique du A06B-0212-B605 est de conception à ressort engagé, à libération par alimentation. Cela signifie que le frein est mécaniquement engagé par défaut et ne se libère que lorsqu'il est alimenté. Inverser cette logique rend l'implication de sécurité claire : si l'alimentation électrique échoue, le frein s'engage automatiquement. Aucun signal de commande, aucune commande active du CNC — l'axe maintient sa position car l'état par défaut du frein est verrouillé.

En fonctionnement normal, le frein se libère lorsque le système de servomoteur est alimenté et se réengage lorsque l'axe atteint un arrêt commandé ou lorsque la machine s'éteint. La transition est suffisamment rapide pour être transparente au cycle de la machine.

Cette conception est une pratique standard pour les applications de servomoteurs d'axe vertical et est spécifiquement ce qui sépare ce moteur des variantes sans frein de la gamme βis. L'encombrement physique est similaire ; le comportement interne en cas de perte de courant est fondamentalement différent.

Caractéristiques de Performance qui Tiennent en Production

Encodeur absolu — position conservée lors des arrêts.L'encodeur série stocke les données de position de l'axe en continu sans nécessiter de batterie de référencement ou de cycle de référence au démarrage. Après un arrêt planifié ou une urgence, le contrôleur reprend à la dernière position connue exacte. Sur un axe vertical, cela signifie pas de glissement, pas de référence perdue et pas de routine de ré-zéro avant le début du cycle suivant.

Joint d'arbre IP67 — conçu pour l'exposition aux fluides de coupe.Dans les environnements d'usinage, le fluide de coupe migre. Le joint d'extrémité d'arbre de ce moteur est classé IP67 — suffisant pour une exposition directe aux pulvérisations de fluide de coupe et à l'immersion — sans nécessiter d'intervalles de maintenance spéciaux pour le maintenir.

Livraison de couple fluide sur toute la plage de vitesse.La géométrie de bobinage βis minimise les ondulations de couple, ce qui est le plus important à basses vitesses d'avance où les irrégularités du moteur se transfèrent directement à la surface de la pièce. Un couple constant à basse vitesse n'est pas un détail de performance marginal ; c'est ce qui fait la différence entre un passe de finition qui respecte les tolérances et un qui ne le fait pas.

Équilibre thermique grâce à un fonctionnement continu.La classe d'isolation et la spécification des roulements de ce moteur sont sélectionnées pour un fonctionnement soutenu — pas pour des courtes rafales entre les périodes de ralenti. Un moteur qui dérive thermiquement en cours de poste introduit une variable difficile à diagnostiquer et encore plus difficile à compenser. Celui-ci ne le fait pas.

Applications Machines

Centres d'Usinage Verticaux — Axe ZL'application la plus directe. L'axe Z d'un VMC travaille contre la gravité à chaque mouvement ascendant et nécessite un freinage fiable à la perte de courant pour éviter la chute de la broche lors de conditions d'arrêt d'urgence ou d'interruptions de courant. Le A06B-0212-B605 gère cela comme son cas d'utilisation principal.

Machines de Perçage et d'Alésage CNCAxes d'avance verticaux sur les centres de perçage qui effectuent des cycles répétés sur l'axe Z. La fréquence de renversement élevée combinée aux mouvements descendants chargés par gravité fait des servomoteurs équipés de freins la spécification standard pour ce type d'équipement.

Changeurs d'Outils AutomatiquesLe mécanisme de bras ou de carrousel des changeurs d'outils implique souvent un mouvement vertical ou angulaire qui doit maintenir sa position avec précision entre les cycles. Le frein intégré assure ce maintien sans dépendre de l'entraînement servo pour maintenir le couple à l'état statique.

Systèmes de Positionnement de Palettes et de GabaritsAxes de levage verticaux sur les changeurs de palettes et les systèmes de bridage qui indexent entre les stations. Ces axes doivent maintenir une position fixe sous charge pendant que d'autres opérations de la machine s'achèvent — exactement la condition pour laquelle le frein à ressort est conçu.

Axes de Serrage et d'Inclinaison de Tables RotativesSur les machines multi-axes avec tables rotatives inclinables ou composites, les axes qui travaillent contre la gravité sous charge nécessitent le même comportement de freinage à la perte de courant pour un fonctionnement sûr.

État du Moteur et État du Marché

Le marché secondaire des servomoteurs FANUC comprend les stocks neufs, les unités reconditionnées et — plus couramment que les acheteurs ne s'y attendent — les unités sans historique de service divulgué vendues aux côtés d'inventaire neuf légitime. Le frein ajoute une complication ici qui n'existe pas avec les moteurs sans frein : le mécanisme de frein lui-même s'use.

Une unité reconditionnée peut avoir un frein qui a fonctionné des milliers de fois. La précharge du ressort peut s'être affaiblie. Les surfaces de friction peuvent être partiellement usées. Rien de tout cela n'est détectable sans démontage, et cela ne sera pas visible à l'arrivée, quelle que soit la propreté extérieure du moteur.

Un nouveau A06B-0212-B605 a un frein qui n'a jamais fonctionné — précharge d'usine, surfaces de friction non usées, durée de vie de conception complète restante. Pour un composant spécifiquement choisi pour sa fonction de sécurité sur un axe vertical, l'état du mécanisme de frein n'est pas une considération secondaire.

Notes d'Installation et de Service

Confirmer la capacité du module amplificateur par rapport aux spécifications du moteur avant le câblage. Les séries βi SVU et βi SVM prennent toutes deux en charge ce moteur, mais la puissance du module doit correspondre au courant du moteur — les puissances non correspondantes font partie des erreurs d'installation les plus fréquentes sur les remplacements de la série βis.

Lors de la première mise sous tension, vérifier la libération et l'engagement du frein via l'écran de diagnostic du CNC avant de faire fonctionner l'axe sous charge. Cela confirme que le câblage du frein est correct et que le frein répond au signal de l'entraînement comme prévu.

Pendant le fonctionnement, surveiller l'erreur de suivi de l'axe via l'interface de diagnostic du CNC. Une tendance à l'augmentation progressive — par opposition à une alarme soudaine — est généralement le premier indicateur d'usure du joint de câble de l'encodeur dans les installations exposées aux fluides de coupe et doit être traitée avant qu'elle ne s'aggrave.

Pour les unités en stockage : 0–40 °C, moins de 75 % d'humidité relative, pas de condensation. Faire tourner l'arbre manuellement tous les six mois pour éviter le brinellage des roulements. Ne pas libérer le frein manuellement pendant le stockage. Conserver l'unité dans son emballage scellé d'origine jusqu'à l'installation.

Questions Fréquemment Posées

Q1 : Quel type de frein utilise le A06B-0212-B605 ?Il utilise un frein électromagnétique à ressort engagé et à libération par alimentation — ce qui signifie que le frein est engagé par défaut et ne se libère que lorsque le système de servomoteur est alimenté. Si l'alimentation est perdue de manière inattendue, le frein maintient automatiquement l'axe sans aucun signal du contrôleur. C'est la conception standard pour les applications de servomoteurs d'axe vertical.

Q2 : Ce moteur peut-il être utilisé sur un axe horizontal ?Techniquement oui, mais le frein intégré ajoute du poids et de la complexité de câblage qui n'apportent aucun avantage sur un axe horizontal où le maintien par gravité n'est pas requis. Pour les applications horizontales, une variante sans frein de la série βis est une spécification plus appropriée.

Q3 : Quel amplificateur ce moteur nécessite-t-il ?Le A06B-0212-B605 est compatible avec les amplificateurs servo des séries FANUC βi SVU et βi SVM. Le module amplificateur doit être dimensionné pour correspondre à la spécification de courant du moteur. Vérifiez le bon appairage avant de commander — le circuit de câblage du frein doit également être confirmé dans le schéma de connexion de l'amplificateur.

Q4 : Ce moteur est-il compatible avec les contrôleurs FANUC 0i-F et 30i ?Oui. Il est compatible avec les contrôleurs des séries FANUC 0i-D, 0i-F, 30i, 31i et 32i lorsqu'il est utilisé avec l'amplificateur approprié de la série βi. Pour les générations de contrôleurs en dehors de cette liste, la compatibilité doit être confirmée avant de spécifier ce moteur.

Q5 : Pour combien de cycles de frein le frein intégré est-il conçu ?Le frein est conçu pour environ 2 millions de cycles de fonctionnement dans des conditions de charge normales. La durée de vie réelle varie en fonction de la fréquence de freinage et de la charge appliquée à chaque cycle. Les machines avec des arrêts d'urgence fréquents ou un fonctionnement d'axe vertical à cycle élevé devraient inclure l'état du frein dans leur programme de maintenance.
