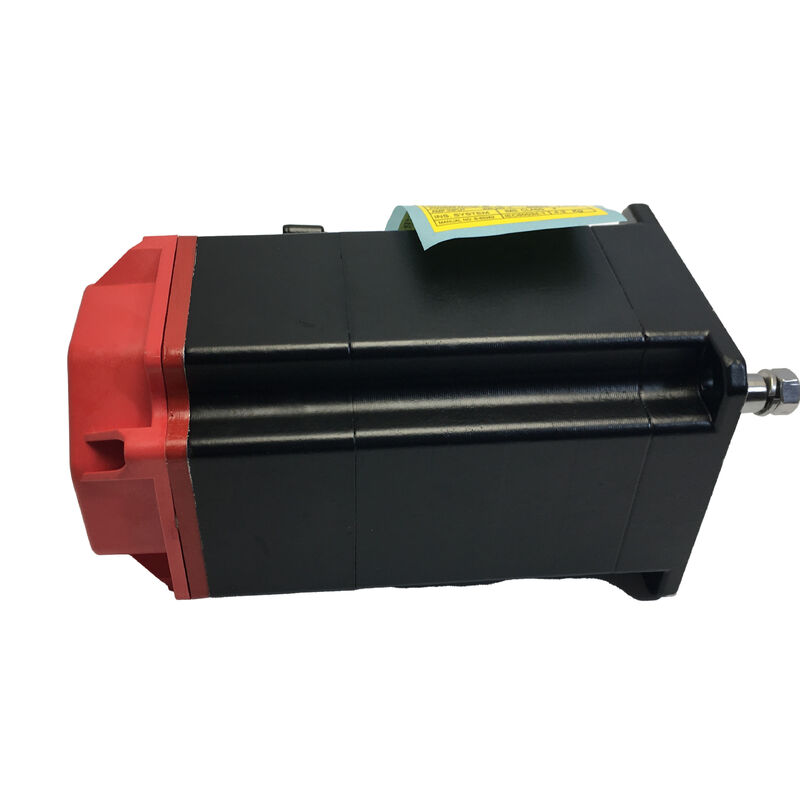

Fanuc AC Servo Motor A06B-0215-B100

Série βis · Pas de frein · Servo moteur à courant alternatif compact pour contrôle CNC de l'axe d'alimentation

Le petit moteur, c'est un boulot sérieux.

L'hypothèse selon laquelle les servo-moteurs compacts gèrent des travaux moins exigeants ne tient pas dans la pratique.Le moteur de l'axe d'alimentation est l'un des composants les plus difficiles de la machine accélération, décélérant, et en marche arrière des centaines de fois par heure avec des tolérances de positionnement qui ne bougent pas.

Le Fanuc A06B-0215-B100 est conçu pour ce genre de travail.et conçus pour s'insérer directement dans les machines à commande FANUC sans les frictions de mise en service que les alternatives tierces introduisent courammentL'entraînement parle FANUC. Le contrôleur parle FANUC. Le moteur parle aussi et cet alignement apparaît dans le comportement de la machine à partir du premier cycle.

Les spécifications

Construit pour les conditions que la production crée réellement

Le liquide de refroidissement ne va nulle part.La plupart des environnements CNC impliquent un fluide de coupe comme brume, comme pulvérisation ou comme liquide regroupé près de la base de la machine.ce qui signifie que le point d'entrée le plus vulnérable à la pénétration de liquide est spécifiquement classé pour l'exposition à l'immersionCe n'est pas une revendication marketing, c'est la spécification que le joint de l'arbre est conçu pour répondre, changement après changement.

Une mémoire de position qui ne dépend pas de l'alimentation.L'encodeur série absolu maintient la position de l'axe sans batterie de référence ou séquence de localisation.le contrôleur sait déjà où est l'axeLa production reprend sans délai.

Une sortie en douceur à basse vitesse compte plus que les chiffres de pointe.Un moteur avec un couple d'ondulation élevé introduit des irrégularités de surface dans les passes de finition lentes, du genre qui apparaissent dans la pièce et ne peuvent pas être compensées par le contrôleur.La géométrie de l'enroulement βis maintient la transmission du couple cohérente sur toute la plage de vitesses, ce qui compte pour les travaux de finition de surface.

Le comportement thermique au fil du temps, pas seulement au démarrage.La classe d'isolation et les spécifications de roulement de ce moteur sont choisies pour un travail continu soutenu.Une qui n'introduit pas une variable qui est vraiment difficile à diagnostiquer de l'extérieur.

Où fonctionne ce moteur?

Centres de tournage CNC¢ Le contrôle de l'axe d'alimentation sur les tours compacts où le positionnement cohérent de l'outil à travers un nombre élevé de pièces est l'exigence fondamentale.Le codeur absolu maintient la référence de positionnement intacte entre les pièces et entre les changements.

Centres d'usinage verticaux de petite tailleLe petit châssis βis s'adapte là où les moteurs de milieu de gamme ne le feront pas, sans renoncer à la précision de l'encodeur ou à la compatibilité de l'entraînement.

Centres d'exploitation et de forage- Applications caractérisées par une fréquence d'inversion élevée et des temps de cycle rapides.

Axes auxiliaires et systèmes rotatifs Les axes secondaires des machines à procédés multiples  les tables tournantes, les changeurs d'outils, le positionnement des palettes  où l'intégration complète de FANUC est importante mais où la puissance et le coût de la série αi dépassent les besoins de l'application.

La question de la condition et pourquoi cela vaut la peine de se poser

Une part significative du marché des servomotors FANUC est constituée d'unités rénovées qui ne sont pas toujours étiquetées comme telles.L'emballage peut même sembler proche de l'original.

Ce qui n'est pas visible: combien d'heures l'encodeur a fonctionné, combien de cycles thermiques l'isolation a traversé,si les roulements ont été chargés à un angle à un moment donné et présentent une fatigue interneCette histoire n'apparaît pas à l'arrivée, elle apparaît six mois ou un an plus tard, pendant la production, sur une machine qui doit être équipée de pièces.

Un nouveau A06B-0215-B100 n'a rien de tout ça, des roulements d'usine, un codeur à zéro heure, et une garantie qui s'applique dès le premier jour.Pour un composant qui fonctionnera sans surveillance dans une machine pendant des années, ce sont des choses raisonnables à vérifier avant l'installation de l'appareil.

Installation et entretien continu

Avant l'installation, vérifiez la capacité du module d'amplificateur par rapport au courant nominal du moteur et confirmez que les dimensions physiques correspondent à votre arrangement de montage.avant le décapage non après que le moteur soit déjà à la machine.

Une fois exécuté, le diagnostic à surveiller est axé sur l'erreur suivante.une augmentation régulière au cours des semaines plutôt qu'une alarme soudaine est généralement le signe précoce d'une détérioration de l'étanchéité du câble de codage dans les installations exposées au liquide de refroidissementIl faut donc remplacer le câble, et non arrêter la production.

Pour les unités entreposées: conserver à 0°40 °C, humidité inférieure à 75%, absence de condensation.Ne déballez pas avant le jour de l'installation..

Questions fréquemment posées

Q1: Ce moteur est-il équipé d'un frein intégré?Non. La configuration B100 n'inclut pas de frein intégré. Ce moteur est conçu pour des applications horizontales où la charge n'a pas besoin d'être maintenue lorsque l'alimentation est retirée.Si votre application implique un axe vertical ou un axe chargé par gravité, une variante équipée de freins de la série βis doit être utilisée à la place.

Q2: Quel type de matériel d'entraînement est requis pour l'A06B-0215-B100?Ce moteur fonctionne avec des servo-amplificateurs de la série FANUC βi SVU ou βi SVM. La capacité du module d'amplificateur doit correspondre au courant nominal du moteur.Les notations d'amplificateur non correspondantes sont l'une des erreurs d'installation les plus courantes sur les moteurs βis.

Q3: Est-ce que cela fonctionnera comme un remplacement direct d'un moteur plus ancien de la série β?Il dépend de l'unité spécifique à remplacer. La série βis utilise un protocole d'encodage mis à jour par rapport aux moteurs de la série β antérieurs, ce qui nécessite généralement des modifications de paramètres dans le contrôleur CNC.Les emplacements physiques des connecteurs peuvent également différerIl ne s'agit pas d'un échange plug-and-play et doit être vérifié par rapport aux paramètres du câblage de la machine et du contrôleur.

Q4: Quels systèmes CNC FANUC sont compatibles?L'A06B-0215-B100 est compatible avec les contrôleurs FANUC des séries 0i-D, 0i-F, 30i, 31i et 32i lorsqu'il est associé à un amplificateur βi approprié.la compatibilité doit être confirmée avant de spécifier ce moteur comme remplacement.

Q5: Quelle est la meilleure façon de confirmer qu'une unité vendue est véritablement neuve?Vérifiez si l'emballage FANUC est scellé et si les étiquettes sont intactes, si l'arbre n'a pas d'usure à l'entrée ou à l'extrémité de l'arbre et si le numéro de série n'a pas été réparé.Un vendeur qui peut fournir une documentation confirmant l'origine des nouveaux stocks est une référence raisonnable. Si l'emballage a été ouvert ou si la documentation d'approvisionnement n'est pas disponible, demandez avant d'accepter l'unité.
