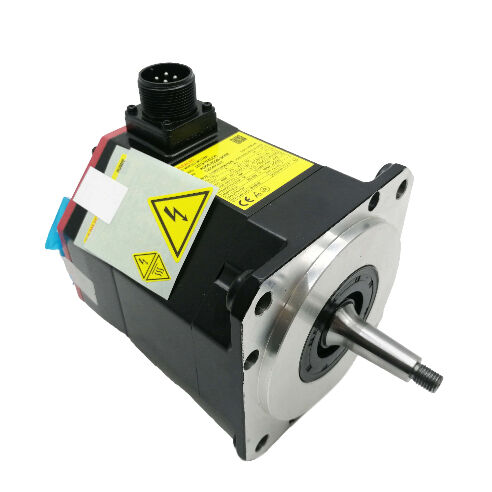

Moteur servo AC Fanuc A06B-0235-B101
Moteur servo AC FANUC A06B-0235-B101 — Moteur d'entraînement CNC AiS8/4000 à arbre droit
Conception optimisée pour la performance
Le FANUC A06B-0235-B101 offre des performances fiables pour les axes d'avance CNC où la transmission du couple s'effectue par friction ou par verrouillage mécanique, éliminant le besoin de freins de maintien hors tension. Cette configuration à arbre lisse droit (SLK) avec codeur d'impulsions FANUC i1000 fournit un retour de position précis dans les applications industrielles.
- Puissance nominale de 2,5 kW avec un couple de blocage de 8 Nm
- Vitesse maximale de 4 000 tr/min pour les applications haute performance
- 184 V triphasé à 267 Hz spécification de tension du moteur
- Indice de protection IP65 pour un fonctionnement résistant aux liquides de refroidissement
- Encodeur incrémental i1000 avec 1 000 impulsions par révolution
L'arbre lisse sans clavette (SLK) simplifie l'installation de l'accouplement où le serrage par friction est la méthode de connexion principale, éliminant les problèmes d'alignement de clavette et réduisant les points de concentration de contraintes.
Spécifications techniques
| Paramètre |
Valeur |
| Numéro de pièce |
A06B-0235-B101 |
| Série |
A06B-0235 |
| Modèle |
AiS 8/4000 |
| Puissance nominale |
2,5 kW |
| Couple de blocage |
8 Nm |
| Vitesse maximale |
4 000 tr/min |
| Tension du moteur |
184 V, triphasé / 267 Hz |
| Entrée amplificateur |
200-240 V AC, 50/60 Hz |
| Type d'arbre |
Droit, lisse (sans clavette) — SLK |
| Encodeur |
codeur d'impulsions incrémental i1000 |
| Frein électromagnétique |
Non inclus |
| Indice de protection |
IP65 |
| Classe d'isolation |
F |
| Éligible à la réparation |
Oui |
Avantages de la configuration d'arbre SLK
La désignation SLK indique un arbre de sortie cylindrique lisse sans entailles de clavette, optimisé pour les accouplements entraînés reposant sur une force de serrage radiale. Cette configuration fonctionne idéalement avec les moyeux de serrage sans jeu, les accouplements à disque de rétraction et les conceptions similaires à verrouillage par friction. L'absence de clavettes élimine les concentrations de contraintes à la surface de l'arbre, offrant une durabilité accrue pour les applications de couple bidirectionnel à cycle élevé.
Note de configuration : Les B101 (arbre lisse), B201 (arbre droit claveté) et B001 (arbre conique) partagent des spécifications de noyau moteur AiS8/4000 identiques. La sélection dépend des exigences de conception de l'accouplement de votre machine.
Compatibilité du système d'encodeur i1000
Le codeur d'impulsions incrémental i1000 fournit 1 000 impulsions par révolution, représentant la résolution de retour standard pour les générations précédentes de contrôle d'asservissement FANUC. Cet encodeur communique efficacement avec les amplificateurs de la série FANUC αi actuels et les systèmes CNC lorsqu'il est correctement configuré.
Note d'installation : Vérifiez la configuration de l'amplificateur pour la compatibilité de l'encodeur i1000 avant l'installation. Les décalages de paramètres entre le type d'encodeur et les réglages de l'amplificateur peuvent générer des alarmes d'axe qui ressemblent à des défaillances matérielles.
Spécifications d'application
Le A06B-0235-B101 sert de moteur d'axe d'avance idéal pour les machines-outils CNC dans ces applications :
- Accouplements à friction ou à disque de rétraction (configuration à arbre lisse)
- Applications sans besoin de frein de maintien hors tension
- Systèmes de commande de machine configurés pour la compatibilité de l'encodeur i1000
- Charges d'axe horizontales ou contrebalancées sans besoin de maintien de position induit par la gravité
Ce moteur convient aux installations d'axes X et Y sur les centres d'usinage verticaux, aux entraînements de table rotative sur les petites machines et aux entraînements d'axes d'avance sur les tours CNC avec des architectures de génération d'encodeur pré-αiA.
Questions fréquemment posées
Q1 : Quelle est la différence entre le A06B-0235-B101 et le B201 ou le B001 ?
Les trois variantes sont des moteurs AiS8/4000 avec des performances électriques identiques (2,5 kW, 8 Nm, 4000 tr/min). La distinction réside dans la géométrie de l'arbre : le B101 présente un arbre droit lisse, le B201 comprend un arbre droit claveté, et le B001 utilise un arbre conique. Sélectionnez en fonction des exigences de conception spécifiques de l'accouplement de votre machine.
Q2 : L'encodeur i1000 fonctionne-t-il avec les amplificateurs FANUC αi actuels ?
Oui — les amplificateurs FANUC αi prennent en charge les types d'encodeurs i1000 lorsque les paramètres de l'amplificateur sont correctement configurés. Le remplacement de moteurs avec des types d'encodeurs différents nécessite la mise à jour des paramètres de l'amplificateur pour éviter les alarmes d'axe au démarrage.
Q3 : Pourquoi choisir l'arbre lisse (SLK) plutôt qu'un arbre claveté ?
Les arbres lisses optimisent les performances avec les accouplements de type pince sans jeu qui serrent l'arbre circonférentiellement. Cette configuration simplifie l'installation en éliminant les exigences d'alignement de clavette et supprime les points de concentration de contraintes au niveau des fentes de clavette. Utilisez les variantes SLK lorsque les accouplements de la machine d'origine ont été conçus pour un fonctionnement sur arbre lisse.
Q4 : Ce moteur est-il éligible à la réparation en cas de défaillance ?
Oui — le A06B-0235-B101 est éligible à la réparation. Les procédures de service courantes comprennent le remplacement des roulements, le remplacement de l'encodeur et les tests d'enroulement. La réparation offre généralement des alternatives rentables au remplacement complet pour la plupart des modes de défaillance, à l'exception des dommages physiques graves ou des surcharges d'enroulement.
Q5 : Quel module d'amplificateur servo αi est requis pour ce moteur ?
Le moteur AiS8/4000 s'associe à un FANUC αi SVM évalué pour le courant de blocage de 11 A du moteur fonctionnant sur une entrée de 200-240 V AC. Les modèles SVM spécifiques dépendent des exigences des modules mono-axe ou multi-axes et de la configuration globale du système d'entraînement. Vérifiez les courants nominaux de l'amplificateur existant et les paramètres du moteur avant de remplacer le moteur.
Le FANUC A06B-0235-B101 sert de moteur d'asservissement de remplacement OEM. Confirmez le type d'arbre, la compatibilité de l'encodeur et les paramètres de l'amplificateur par rapport à la documentation de votre machine avant l'installation.
