Moteur servo industriel
>
|
|
| Lieu d'origine | Japon |
| Nom de marque | FANUC |
| Certification | CE ROHS |
| Numéro de modèle | A06B-0235-B400 |

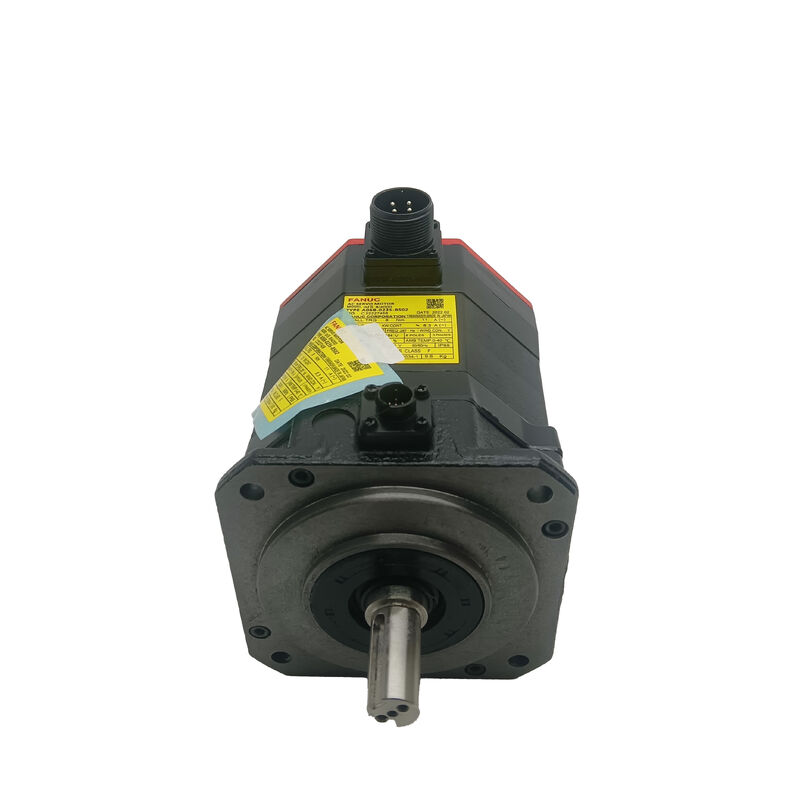

Numéro de pièce : A06B-0235-B400
Également recherché sous les noms : A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
Modèle de moteur : αiS 8/4000
Classification : Moteur Servo Brushless AC Fanuc Alpha iS Series
Le αiS 8/4000 est l'un des moteurs servo pour machines-outils les plus déployés par Fanuc. La configuration A06B-0235-B400 est dotée d'un arbre lisse droit avec un frein à ressort 24V - idéal pour les axes CNC verticaux nécessitant des accouplements flexibles à disque ou à moyeu fendu et un freinage de sécurité fonctionnel.
| Paramètre | Valeur |
| Numéro de pièce | A06B-0235-B400 |
| Modèle de moteur | αiS 8/4000 |
| Puissance nominale | 2,5 kW |
| Couple de blocage | 8 Nm |
| Vitesse nominale | 4 000 tr/min |
| Tension d'alimentation | 3 phases 200V AC |
| Type de frein | À ressort, à libération électrique |
| Tension du frein | 24V DC |
| Codeur d'impulsions | Alpha i A1000 (absolu série) |
| Résolution de l'encodeur | 1 000 000 impulsions/tr |
| Type d'arbre | Droit, lisse (ST, SLK - sans clavette) |
| Indice de protection | IP65 |
| Classe d'isolation | Classe F |
| Température de fonctionnement | 0°C à +40°C |
| Température de stockage | −20°C à +60°C |
| Amplificateurs compatibles | Amplificateurs servo Fanuc série αi (αiSV) |
| Commandes compatibles | Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
Huit Newton-mètres de couple de blocage offrent une capacité substantielle pour les cycles d'usinage à forte demande. Sur une vis à billes de pas de 10 mm avec une efficacité de 90 %, 8 Nm maintiennent une force axiale d'environ 4,5 kN - suffisante pour les applications d'axe Z vertical avec une marge significative pour les charges de coupe.
La vitesse nominale de 4 000 tr/min entraîne une vis de pas de 10 mm à 40 m/min en accouplement direct, atteignant des vitesses de déplacement rapide pratiques sans nécessiter de réducteurs. La puissance nominale continue de 2,5 kW gère les cycles de service d'usinage CNC typiques sans surcharge thermique.
L'arbre lisse droit (désignation ST/SLK) s'interface avec des accouplements servo de précision à moyeu fendu, y compris des accouplements à soufflet, à disque et à mâchoires qui transmettent le couple par serrage par friction. Cette conception simplifie le remplacement du moteur - il suffit de desserrer la bride de l'accouplement, de retirer le moyeu et de le réinstaller sans procédures d'alignement de clavette ou de siège conique.
Le frein électromagnétique est à ressort et à libération électrique, offrant un fonctionnement à sécurité intégrée pour les applications d'axe vertical :
L'encodeur absolu série offre une résolution de 1 000 000 impulsions par révolution, permettant une capacité de positionnement sub-micronique. Combiné au frein à ressort, cela permet une récupération immédiate de la position après des événements de mise sous tension sans cycles de référencement. Le compteur absolu multitours est maintenu par une batterie de secours dans l'amplificateur servo.
| Numéro de pièce | Arbre | Frein | Encodeur |
| A06B-0235-B000 | Cône avec clavette | Non | A1000 (absolu) |
| A06B-0235-B100 | Lisse droit | Non | A1000 (absolu) |
| A06B-0235-B300 | Cône avec clavette | 24V à ressort | A1000 (absolu) |
| A06B-0235-B400 | Lisse droit | 24V à ressort | A1000 (absolu) |
| A06B-0235-B605 | Cône avec clavette | 90V à ressort | A1000 (absolu) |
