Le moteur à courant alternatif doit être équipé d'un moteur de freinage à courant alternatif.
AiS8/4000 Arbre conique avec frein de 90 V
Ingénierie de précision pour les applications critiques

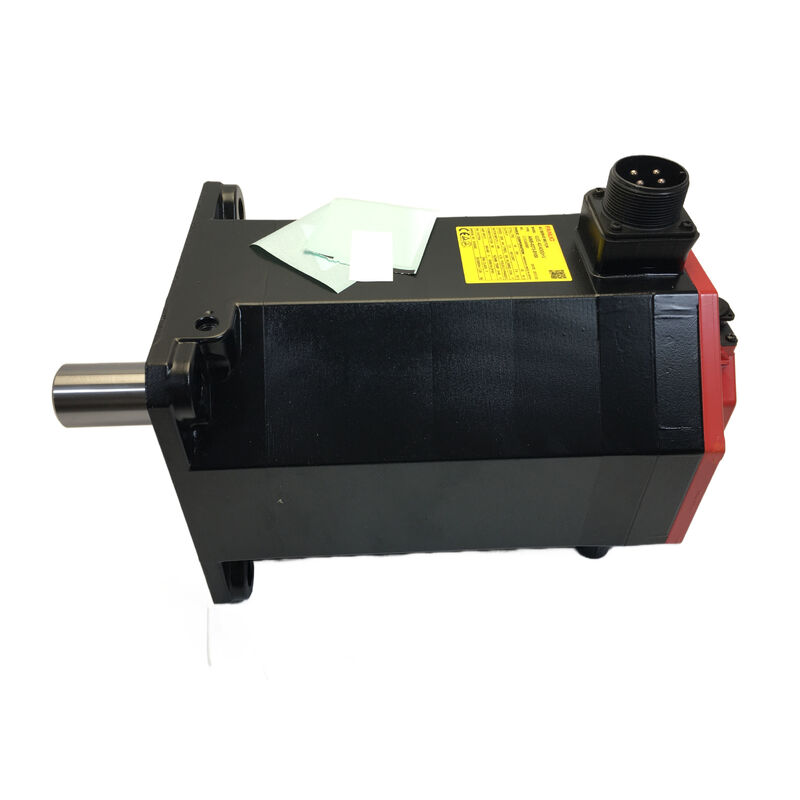

Le FANUC A06B-0235-B605 est un servo-moteur à courant alternatif AiS8/4000 doté d'un arbre conique (TPR) et d'un frein électromagnétique à courant continu de 90 V.Cette configuration spécialisée offre des performances fiables pour les axes verticaux, des têtes de broche contrepoidsées et des applications où la gravité ou la force résiduelle du ressort nécessitent une tenue de position sûre.
Principales caractéristiques
- 2Puissance nominale de 0,5 kWavec un couple d'arrêt de 8 Nm
- 4Velocité maximale à 1000 tr/minpour un fonctionnement à haute performance
- L'axe conique (TPR)pour accouplement mécanique sécurisé
- frein de freinage électromagnétique de 90 V CCpour un fonctionnement en toute sécurité
- un codeur a64iAavec 64 000 impulsions par révolution
- Classification de protection IP65pour les milieux industriels
Spécifications techniques
| Paramètre |
Valeur |
| Modèle |
AiS 8/4000 |
| Résultats nominaux |
2.5 kW |
| Le couple de marche |
8 Nm |
| Courant d'arrêt |
11 A |
| Courant nominal |
8.3 A (continue) |
| Vitesse maximale |
4, 000 RPM |
| Voltage du moteur |
184 V, à trois phases |
| Fréquence |
267 Hz |
| Entrée de l'amplificateur |
200-240 V CA, 50/60 Hz |
| Les Polonais |
8 |
| Facteur de puissance |
97% |
| Type d'arbre |
Tapered (TPR) avec clé |
| Fréquence électromagnétique |
90 V en courant continu |
| Encodeur |
a64iA (64.000 ppr par étape) |
| Classement de protection |
Pour la protection contre la corrosion |
| Classe d'isolation |
F |
| Température ambiante |
0 à 40 °C |
| Le poids |
Environ 10 kg. |
| Origine |
Le Japon |
Domaines d'application
Cette configuration de moteur est spécialement conçue pour les applications nécessitant un contrôle précis de la vitesse et du positionnement avec capacité de maintien en toute sécurité:
- Centres d'usinage verticaux axes Z
- Machines de forage à commande numérique
- Cellules robotiques à axes verticaux articulés
- Machines de changement de palettes et systèmes de chargement automatisés
- Tables à inclinaison rotatives à 5 axes
Technologie du codeur
Le codeur incrémentiel a64iA fournit 64 000 impulsions par tour, fournissant la rétroaction haute résolution requise pour un contrôle précis de la position en boucle fermée sur toute la plage de vitesses de fonctionnement.Cela assure un suivi précis de la position pendant les phases d'accélération et de décélération rapides.
Questions fréquemment posées
Quel est le but de l'arbre conique par rapport aux variantes d'arbre droit?
L'arbre conique (TPR) crée un ajustement d'interférence mécanique qui répartit la force de serrage sur toute la surface conique.Ceci fournit une résistance supérieure au relâchement sous inversions bidirectionnelles de couple et de vibration, ce qui le rend plus fiable pour les applications CNC à cycle élevé que les accouplements d'arbre droit à friction.
Comment fonctionne le frein à courant continu de 90 V et est-il sans danger pour une utilisation à l'axe vertical?
Le frein fonctionne sur un principe de décharge électrique à ressort. L'application de 90 V de courant continu libère le frein pour un fonctionnement normal.ou une panne d'alimentation) provoque un engagement immédiat du ressortCette conception étanche est spécialement conçue pour les applications à axe vertical où la charge par gravité nécessite une tenue sûre.
Le codeur a64iA est-il d'un type absolu ou incrémentiel?
L'a64iA est un encodeur incrémentiel fournissant 64 000 impulsions par révolution.Pour les applications nécessitant un maintien de la position absolue, sélectionnez une variante dotée d'un codeur d'impulsions absolu.
Quel amplificateur est compatible avec ce moteur?
Ce moteur est conçu pour les servo-amplificateurs de la série FANUC αi communiquant par FSSB.Utilisez des amplificateurs SVM αi de classe standard de 200 V et vérifiez que le courant nominal de l'amplificateur répond à l'exigence de courant d'arrêt 11A du moteur.
Quelles sont les principales considérations d'entretien de ce moteur?
L'entretien primaire est axé sur l'usure des freins (dépréciation du couple du moniteur), le frottement conique de l'arbre (assurer un couple d'attelage approprié pendant l'installation),et performances du codeur (surveillance des alarmes de positionnement ou des erreurs de rétroaction de vitesse)Tous les composants sont en service par des installations de réparation qualifiées.
Nom de l'organisme:Le FANUC A06B-0235-B605 est un servomoteur de remplacement OEM. Vérifiez la compatibilité de l'amplificateur, l'alimentation en tension de freinage et la conception de l'accouplement de l'arbre par rapport à la documentation de votre machine avant l'installation.
