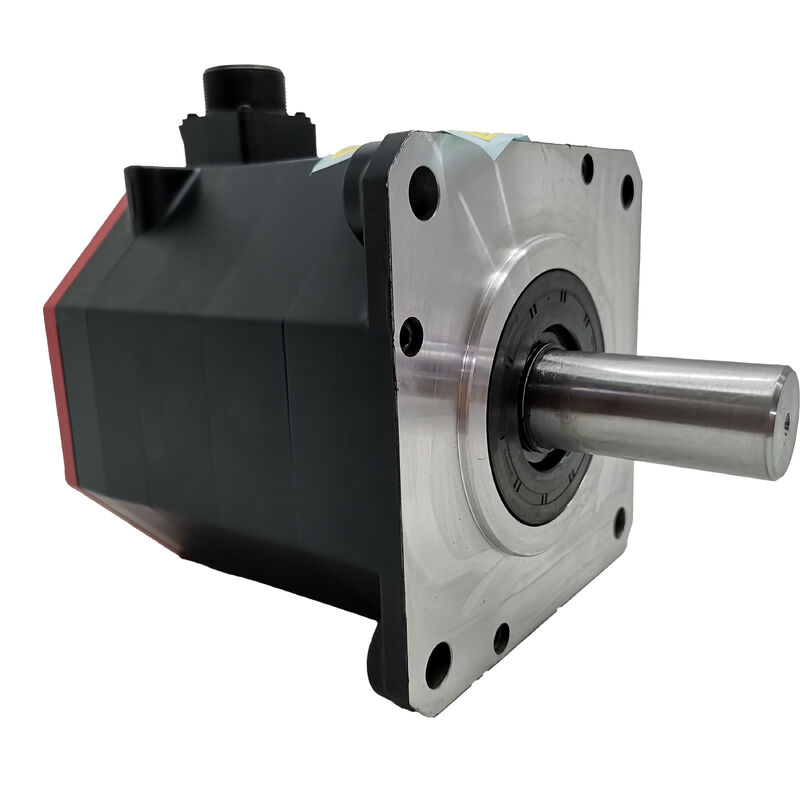

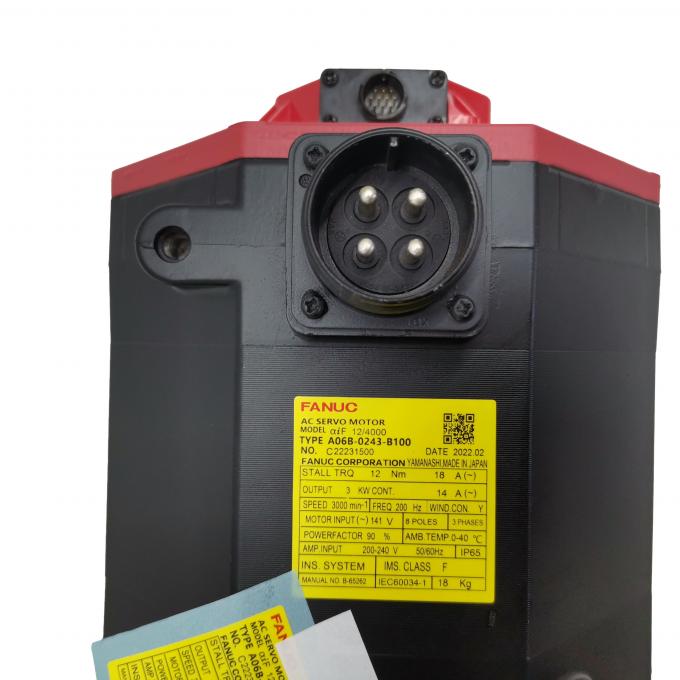

Moteur Servo AC Fanuc A06B-0243-B100
αiF 12/3000, Arbre Droit, Absolu A1000, Sans Frein
Présentation du produit
Numéro de pièce : A06B-0243-B100
Également recherché sous les noms : A06B0243B100, FANUC A06B-0243-B100, Fanuc A06B0243B100
Modèle de moteur : αiF 12/3000
Classification : Servomoteur Brushless AC Fanuc Alpha iF Series -- Couple de blocage de 12 Nm, 3,0 kW, 3 000 tr/min, Arbre droit lisse, Sans frein, Codeur absolu Alpha i A1000, IP65
Spécifications techniques
| Numéro de pièce | A06B-0243-B100 |
| Modèle de moteur | αiF 12/3000 |
| Poids net | 42,6 lb (~19,3 kg) |
| Couple de blocage | 12 Nm |
| Puissance nominale | 3,0 kW |
| Vitesse maximale | 3 000 tr/min |
| Tension d'entrée | 200-240V AC |
| Fréquence | 50/60 Hz |
| Phases | 3 phases |
| Courant nominal | 14 A |
| Codeur | Alpha i A1000 (absolu série) |
| Résolution de l'encodeur | 1 000 000 impulsions/tr |
| Type d'arbre | Droit lisse (SLK -- sans clavette) |
| Frein électromagnétique | Aucun |
| Indice de protection | IP65 |
| Classe d'isolation | Classe F |
| Température de fonctionnement | 0°C à +40°C |
| Amplificateurs compatibles | servomoteurs Fanuc série αi (αiSV) |
| Commandes compatibles | Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Origine | Japon |
Douze Newton-Mètres – Le bon moteur pour les axes de machines-outils de milieu de gamme
Le A06B-0243-B100 occupe le segment productif du milieu de la famille de moteurs αiF. Avec 12 Nm de couple de blocage continu et 3,0 kW de puissance nominale, il est parfaitement adapté aux petites et moyennes machines-outils CNC où les charges d'axe se situent confortablement dans le budget de couple soutenu de 12 Nm.
Le plafond de 3 000 tr/min permet des vitesses de déplacement rapide appropriées pour cette catégorie de machines, tandis que le courant nominal de 14 A s'intègre dans l'infrastructure électrique triphasée standard. Avec 42,6 lb (19,3 kg), un support de levage approprié est recommandé lors de l'installation et de la maintenance.
Arbre Droit Lisse – Accouplement Sans Clavette
Le arbre droit lisse (SLK) transmet le couple exclusivement par force de serrage par friction. Cette conception nécessite des accouplements à moyeu fendu spécifiés correctement ou des moyeux à expansion hydraulique pour gérer le couple de blocage de 12 Nm et les demandes d'accélération de pointe.
Cette configuration offre un retrait de moyeu simple à l'aide d'extracteurs de pignons standard, offrant des avantages de maintenance dans les environnements de machines contraints. Pour les applications nécessitant un engagement par clavette, le modèle A06B-0243-B200 avec clavette est disponible.
Sans Frein – Configuration Standard pour Axes Horizontaux
Le désignation B100 indique l'absence de frein électromagnétique, ce qui est standard pour les axes d'avance CNC horizontaux. La position au repos est maintenue par la fonctionnalité servo-verrouillage de l'amplificateur servo αi, où la boucle de position reste active et le codeur fournit un retour d'information continu.
Cette configuration élimine le besoin de circuits de freinage, de relais et de logique de temporisation, réduisant la complexité du panneau et le nombre de composants. Les modèles avec frein (B300 et B400) sont réservés aux axes verticaux où la gravité nécessite une sécurité de maintien supplémentaire.
Codeur Absolu A1000 – Maintien de la Position à Travers les Cycles d'Alimentation
Le codeur absolu série Alpha i A1000 avec 1 000 000 d'impulsions par révolution maintient la position multi-tours après les coupures de courant grâce à la batterie de secours de l'amplificateur servo Fanuc αi.
Cela élimine les cycles de référencement quotidiens, permettant une disponibilité immédiate des coordonnées au démarrage et une récupération transparente des arrêts en cours de programme. La haute résolution prend en charge une précision dimensionnelle exceptionnelle et une qualité de finition de surface.
Maintenance de la batterie : La batterie de secours A1000 se trouve dans l'amplificateur servo αiSV. Remplacez-la lorsque la commande CNC Fanuc émet une alarme de batterie faible pour éviter la réinitialisation du compteur multi-tours et le référencement forcé de l'axe.
Référence de configuration de la série A06B-0243
| Numéro de pièce | Arbre | Clavette | Frein | Étanchéité |
| A06B-0243-B000 | Cône | Oui | Aucun | IP65 |
| A06B-0243-B100 | Droit lisse | Non | Aucun | IP65 |
| A06B-0243-B100#0100 | Droit lisse | Non | Aucun | IP67 |
| A06B-0243-B200 | Droit | Oui | Aucun | IP65 |
| A06B-0243-B300 | Cône | Oui | Ressort 24V | IP65 |
| A06B-0243-B400 | Droit lisse | Non | Ressort 24V | IP65 |
| A06B-0243-B101 | Droit lisse | Non | Aucun | IP65 (codeur i1000) |
Compatibilité amplificateur et CNC
Le A06B-0243-B100 fonctionne avec les servomoteurs Fanuc série αi (αiSV) – spécifiquement les modules αiSV 40 ou αiSV 80. Les plateformes CNC compatibles incluent les Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B et 32i.
Lors de l'installation de moteurs de remplacement, vérifiez que les paramètres d'axe de la CNC correspondent aux spécifications du type de moteur αiF 12/3000 pour éviter un comportement d'axe instable ou des défauts d'amplificateur.
Applications typiques
- Axes d'avance de centres d'usinage verticaux CNC moyens – Entraînements X, Y et Z sur les VMC de format compact et moyen
- Axes de chariot et de coulisseau de tours CNC – Entraînements de chariot axe Z et de coulisseau axe X
- Axes primaires de centres d'usinage de perçage-filetage et compacts – Machines de production à cycles élevés avec des déplacements courts et rapides
- Axes secondaires de centres d'usinage multi-axes – Entraînements rotatifs axe B et axes de positionnement de table rotative
Questions fréquemment posées
Quelle est la différence entre le B100 (arbre droit lisse) et le B000 (arbre conique) ?
Le B000 a un arbre conique avec clavette pour un accouplement autocentrant, tandis que le B100 a un arbre droit lisse pour un engagement de moyeu par serrage par friction. Les performances du moteur sont identiques – le choix dépend du moyeu d'accouplement existant sur votre machine.
Le A06B-0243-B100 nécessite-t-il un cycle de référencement à chaque mise sous tension de la CNC ?
Non. Le codeur absolu Alpha i A1000 conserve la position multi-tours après la mise hors tension grâce à la batterie de secours. Les coordonnées de l'axe sont immédiatement disponibles sans mouvement de référencement après l'installation et une synchronisation de position unique.
Quel module d'amplificateur Fanuc est requis pour le A06B-0243-B100 ?
Le moteur nécessite un servomoteur Fanuc série αi ( αiSV) – spécifiquement les modules αiSV 40 ou αiSV 80 pour la puissance de 3,0 kW / 14 A. Compatible avec les commandes Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i et 31i.
Pourquoi le poids du moteur (42,6 lb) est-il pertinent pour la planification de la maintenance ?
À plus de 19 kg, le moteur nécessite une manipulation à deux personnes ou un support de levage approprié lors de l'installation et du retrait, en particulier dans les enceintes de machines restreintes. Une manipulation solo risque des dommages ou des blessures.
Quand le modèle avec étanchéité IP67 (#0100) doit-il être spécifié au lieu du B100 standard ?
Spécifiez IP67 lorsque le moteur est monté dans un endroit où le liquide de refroidissement peut s'accumuler autour ou entrer en contact direct avec le corps du moteur. Pour les emplacements protégés et bien drainés, à l'écart de l'exposition directe au liquide de refroidissement, l'IP65 standard est suffisant.
