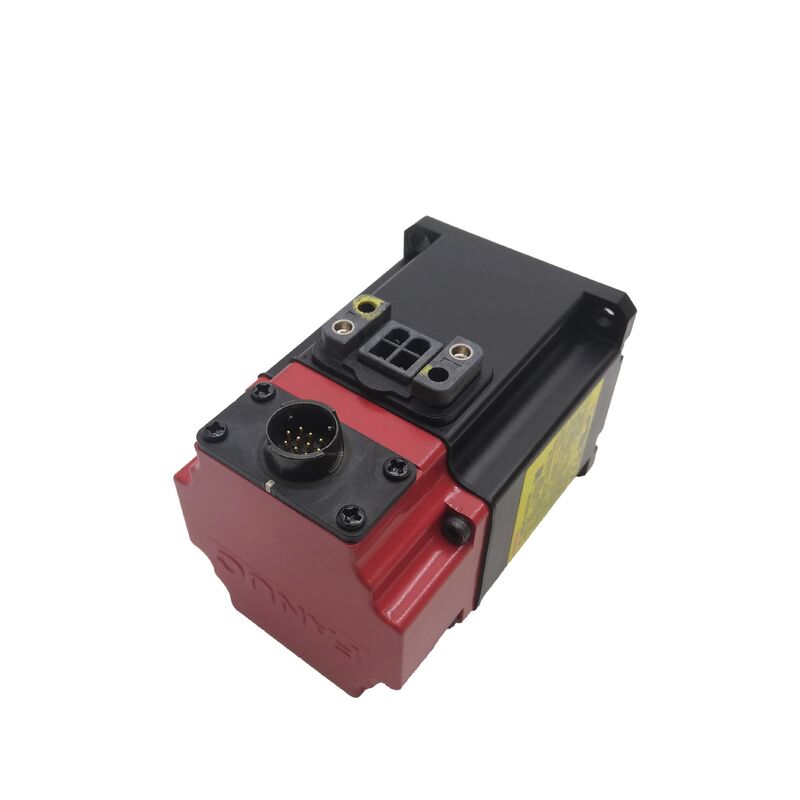

Le moteur à courant alternatif A06B-0372-B171 A06B0372B171

α2/2000 -- 0.4kW, Arbre conique, Frein, Encodeur Serial C

Le Fanuc A06B-0372-B171 est un servomoteur AC compact de la série ALPHA doté d'un arbre conique, d'un frein intégré à ressort et d'un codeur à impulsions Serial C pour le retour de position et de vitesse. Classé à 0,4 kW de puissance continue avec un couple de blocage de 2 Nm et une vitesse maximale de 2 000 tr/min, ce moteur est conçu pour les axes secondaires plus petits et à cycle élevé dans les machines-outils et les équipements d'automatisation où les dimensions compactes, le maintien de position sécurisé et un retour d'information fiable sont essentiels.

La classe de couple α2 représente la plus petite de la gamme standard de servomoteurs ALPHA, ce qui la rend idéale pour les charges d'axe d'avance légères, les tables rotatives compactes, les mécanismes d'indexation de magasin d'outils et les sous-axes des petites machines-outils. Avec des exigences de courant nominal modérées de 2,2 A, ce moteur s'associe efficacement au module amplificateur SVM1-12.

L'arbre conique de précision crée un ajustement par interférence auto-centrant pour un alignement optimal du couplage et une répétabilité de positionnement. Cette caractéristique d'ingénierie assure des performances constantes même à la capacité de couple de 2 Nm du moteur, bien qu'un couple d'installation approprié et des procédures de retrait professionnelles soient essentiels pour maintenir l'intégrité de l'arbre.

Doté d'un système de freinage à ressort à sécurité intégrée, à libération électrique, qui s'engage automatiquement en cas de perte de puissance ou d'arrêt. L'alimentation du frein 90V DC assure une certitude de position fiable pour les axes de positionnement auxiliaires et les mécanismes d'indexation. Une vérification correcte de la tension est essentielle lors de l'installation pour éviter tout dommage.

Équipé de l'encodeur Serial C de première génération (A860-0356-T101) fournissant 40 000 impulsions par révolution. Cet encodeur incrémental nécessite des séquences de mise à zéro au démarrage et une configuration spécifique de l'amplificateur. Le remplacement direct par ce type d'encodeur exact est fortement recommandé pour maintenir la compatibilité du système.

Le boîtier classé IP67 offre une protection complète contre l'infiltration de poussière et l'immersion temporaire, rendant ce moteur adapté aux environnements industriels difficiles avec brouillard de liquide de refroidissement et opérations de nettoyage. Une inspection régulière des joints d'arbre est recommandée pour les moteurs ayant un historique de service prolongé.

Compatible avec les amplificateurs de servomoteurs Fanuc série ALPHA SVM, en particulier le module SVM1-12, et s'intègre aux commandes CNC Fanuc, y compris les séries 0, 0i, 15, 16, 18 et 21. Une paramétrisation correcte pour le α2/2000 avec encodeur Serial C est essentielle pour le fonctionnement.
