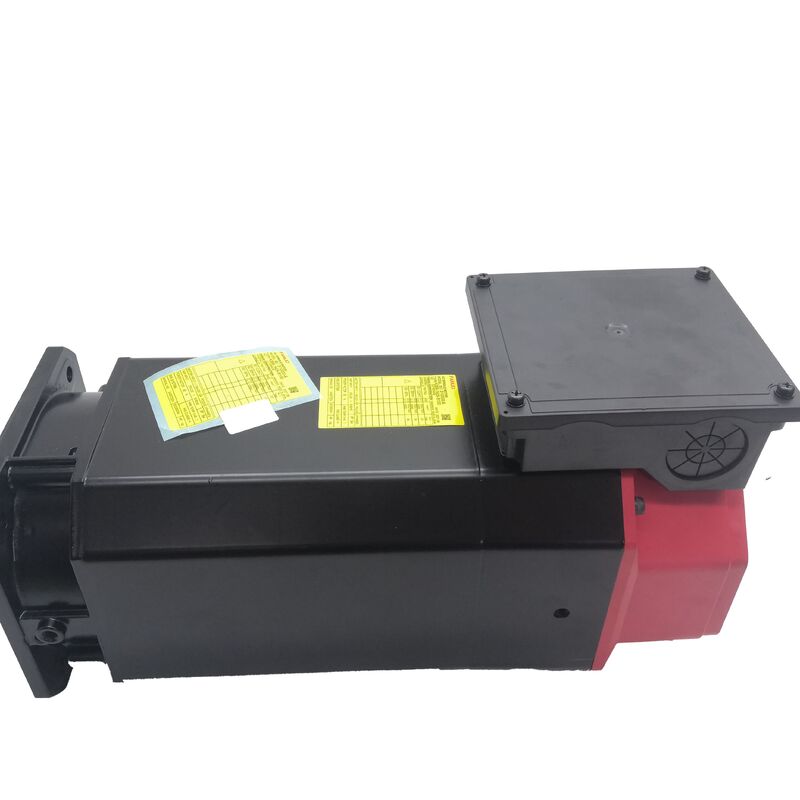

Moteur de broche AC Fanuc A06B-1408-B153 | Série Alpha i
Numéro de pièce : A06B-1408-B153
Type : Moteur de broche AC
Série : Alpha i (αi)
Modèle : Ai 12 / 7000
Configuration : Montage à bride, arbre cannelé, capteur de vitesse/position iMZ, refroidissement par échappement arrière
Plage de vitesse : 1 500 - 7 000 tr/min
État : Neuf / Reconditionné / Surplus
Présentation du produit
Le Fanuc A06B-1408-B153 est un moteur de broche AC de la série Alpha i configuré avec un montage à bride, un arbre de sortie cannelé, un retour d'information du capteur iMZ et un refroidissement par échappement arrière. D'une puissance nominale de 7,5 kW en continu (S1) jusqu'à 12 kW en cycles de service intermittents, ce moteur de broche de milieu de gamme substantiel est conçu pour les centres d'usinage CNC, les centres de tournage et les machines-outils multiprocédés où les performances de la broche déterminent les taux d'enlèvement de matière et la qualité de surface des pièces.
Spécifications techniques
| Puissance nominale (S1 continu) |
7,5 kW |
| Puissance nominale (service S2 / S3) |
12 kW |
| Plage de vitesse |
1 500 - 7 000 tr/min |
| Phase |
Triphasé |
| Montage |
Bride |
| Type d'arbre |
Arbre cannelé |
| Capteur |
iMZ (retour de vitesse et de position) |
| Refroidissement |
Échappement arrière |
| Série |
Alpha i - Ai12/7000 |
Détails de la puissance nominale
Le moteur présente des puissances nominales doubles : 7,5 kW en continu (S1) pour les opérations soutenues et 12 kW en pointe pour les phases de coupe intensives intermittentes. Cette conception s'adapte aux cycles d'usinage typiques où la coupe à haute puissance alterne avec des phases de récupération à plus faible puissance, optimisant les performances tout en maintenant la stabilité thermique.
Conception d'arbre cannelé
L'arbre cannelé assure une transmission mécanique positive pour les poulies, les pignons de distribution ou les moyeux de couplage, garantissant une transmission de couple fiable même sous des charges de choc ou des inversions de direction. Cette configuration est essentielle pour les entraînements de broche avec tension de courroie ou charges de choc intermittentes à une puissance de pointe de 12 kW et une vitesse de 7 000 tr/min.
Technologie de capteur iMZ
Le capteur iMZ intégré permet des fonctions de broche critiques, notamment :
- Arrêt orienté : Positionnement précis de la broche pour les changements d'outils et les opérations de palpage
- Fonctionnement de l'axe Cs : La broche fonctionne comme un axe de positionnement programmable
- Taraudage rigide : Rotation synchronisée de la broche et avance de l'axe Z pour un filetage précis
Système de refroidissement
Le refroidissement par échappement arrière dirige la chaleur loin de la zone des roulements de la broche, améliorant la stabilité thermique et la cohérence dimensionnelle. Cette conception minimise les effets de dilatation thermique sur la position de l'axe central de la broche, garantissant le maintien de tolérances serrées tout au long des cycles de fonctionnement prolongés.
Informations de compatibilité
Compatible avec la série d'amplificateurs de broche Fanuc Alpha i (6111, 6112, 6141, 6142) et s'intègre aux plateformes CNC Fanuc, y compris les séries 0i-B/C/D, 16i, 18i et 30i/31i/32i. Une paramétrisation correcte de l'amplificateur avec le type de moteur Ai12/7000 et l'interface de capteur iMZ est requise pour des performances optimales.
Questions fréquemment posées
Quelle est la différence entre le A06B-1408-B153 (arbre cannelé) et le A06B-1408-B103 (arbre lisse) ?
Ce sont tous deux des moteurs Ai12/7000 avec des spécifications identiques, à l'exception de la configuration de l'arbre. Le B153 est doté d'un arbre cannelé pour une transmission mécanique positive, tandis que le B103 a un arbre lisse qui repose sur la force de serrage pour la transmission du couple.
Que fait le capteur iMZ et pourquoi est-il important ?
Le capteur iMZ fournit un retour d'information de vitesse et de position pour une régulation précise de la broche et permet des fonctions avancées, notamment l'arrêt orienté, le fonctionnement de l'axe Cs et le taraudage rigide. Le bon fonctionnement du capteur est essentiel pour ces opérations de broche CNC.
Quel amplificateur de broche Fanuc est compatible avec ce moteur ?
Compatible avec les modules d'amplificateur de broche Fanuc Alpha i des séries 6111, 6112, 6141 et 6142, correctement dimensionnés pour la classe de puissance de pointe de 12 kW et configurés avec les bons paramètres moteur.
Pourquoi y a-t-il deux puissances nominales (7,5 kW et 12 kW) ?
La puissance nominale de 7,5 kW représente la capacité de fonctionnement continu, tandis que la puissance nominale de 12 kW est disponible pendant les phases de coupe intensive intermittente dans un cycle qui comprend des périodes de récupération. Cela correspond aux modèles d'opérations d'usinage typiques.
Quelles sont les vérifications les plus importantes lors de l'évaluation d'un A06B-1408-B153 d'occasion ?
Inspecter l'arbre cannelé pour détecter les frottements et la corrosion, vérifier l'intégrité de l'ensemble du capteur iMZ, mesurer l'équilibre de la résistance des enroulements, vérifier la résistance d'isolement et confirmer l'état de l'interface du conduit d'échappement arrière. Des tests sur banc avec surveillance du courant fournissent une vérification finale.
