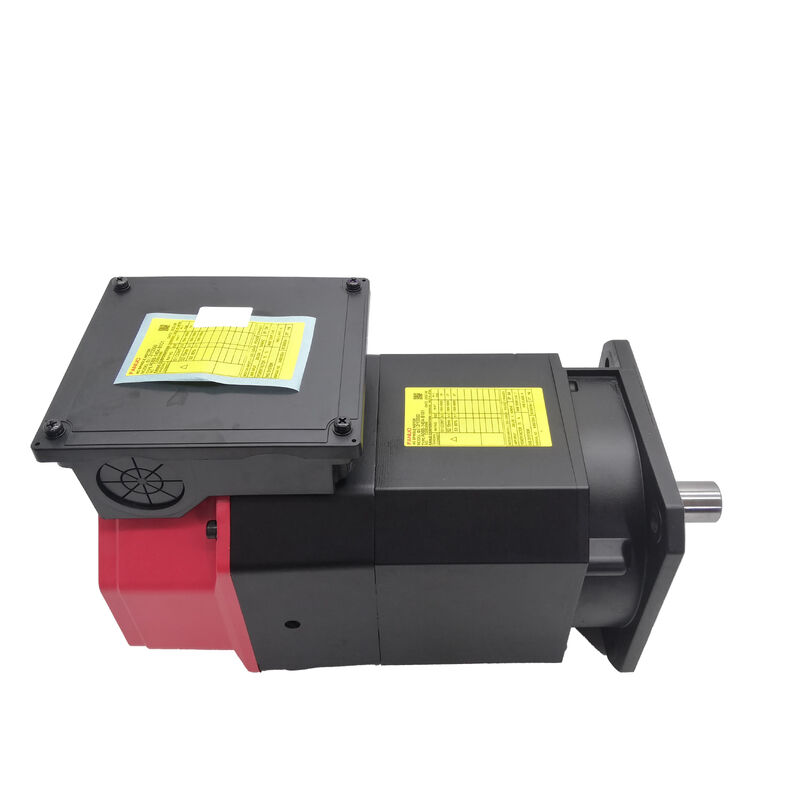

Le moteur à courant alternatif Fanuc A06B-1425-B103 A06B1425B103 AO6B-1425-B1O3

αi 3/12,000, monture de la bride, perçage lisse, capteur arrière

Numéro de la partie:A06B-1425-B103 Pour les appareils électroniques
Il est également recherché comme:Les produits de l'annexe I sont soumis à des contrôles d'éthique et de sécurité.
Modèle de moteur:αi 3/12,000
Classification:Moteur à fuseau alternatif Fanuc Alpha i Series -- 12 000 tours par minute Vitesse maximale, 3,7 kW, monture de bride, arbre de forage lisse, capteur IMZ arrière, amplificateur αiSP Compatible

Ce moteur est spécialement conçu pour les VMC de taille compacte à moyenne qui traitent des alliages d'aluminium, des matériaux non ferreux et de la découpe d'acier léger. The spindle needs to run fast enough to keep small-diameter carbide tools in their productive cutting range while delivering sufficient continuous output for genuine material removal without bogging down under sustained cutting load.

Le30,7 kWla puissance nominale continue fournit une capacité de coupe significative.vitesses de surface pour une approche de broyeur à extrémité de 5 mm 188 m/min -- dans la fenêtre de production pour le broyage d'alliages d'aluminium avec géométrie de carbure de qualitéPour une découpeuse de 10 mm à la même vitesse, la vitesse de surface convient à une finition agressive en acier doux.

Le couple du moteur à vitesse nominale maintient la coupe sans que la broche ne diminue de tours par minute pendant les mouvements d'alimentation, ce qui maintient une finition de surface cohérente et une durée de vie prévisible de l'outil.

Note importante: ceci est lenorme αi 3/12.000 sans liquide de refroidissement à fuseau à traversLa désignation αiT identifie les moteurs avec un orifice interne de liquide de refroidissement pour la livraison de liquide de refroidissement sous pression à travers la broche.cette configuration standard est correcte.

Lemontage de la bridefixe le moteur au boîtier de la broche de la machine à travers une face de boulon de meulage de précision.l'axe de rotation du moteur est fixé automatiquement -- pas besoin de clignotement ou de réalignement itératif.

Pour un moteur à broche fonctionnant à 12 000 tr / min, cet alignement de précision est essentiel.Le montage de la bride élimine complètement cette variable.

L'écoulement est lisse (SLK)signifie que l'interface d'accouplement de l'arbre du moteur n'a pas de passage clé. Le couple est transmis par l'arrangement d'accouplement en utilisant l'ajustement par interférence, le frottement ou la géométrie de l'accouplement.Cette conception maintient la masse en rotation symétrique, réduisant le déséquilibre à grande vitesse.

Lele capteur IMZ arrièreIl fournit au CNC une impulsion de référence de position une fois par révolution, permettant un tapage rigide, une coupe de fil synchronisée et une orientation de broche pour le changement automatique d'outil.Le placement arrière maintient le capteur à l'écart de l'accouplement de l'entraînement et simplifie le routage des câbles.

Le capteur arrière IMZ permet trois fonctions CNC essentielles:

La norme A06B-1425-B103 exigeAmplificateurs à broche de la série Fanuc αiSPLes plateformes CNC compatibles incluent les séries Fanuc 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B et 32i.

Non compatible avec les amplificateurs à broche de la série α (non i) d'origine ou les entraînements de la série Fanuc β. Après l'installation, vérifiez que les paramètres de la broche CNC sont correctement réglés avant de lancer la production.

La plupart des distributeurs opèrent sur unbase de change de base- une unité défectueuse reconstructible doit être retournée, ou une charge de base supplémentaire s'applique.

Confirmez auprès des fournisseurs si les moteurs physiquement endommagés sont admissibles comme noyaux de remplacement acceptables avant expédition.
