FANUC A06B-6058-H005 | Amplificateur Servo AC Monotaxe Série S — 3,08 kW, 10S/20M, Interface PWM, Origine Japon

Numéro de pièce : A06B-6058-H005

Fabricant : FANUC Corporation (Japon)

Type de produit : Unité d'amplificateur servo AC monotaxe

Série de produits : A06B-6058 (Série S)

Compatibilité moteur : FANUC 10S, 20M / 20S-1500

Puissance nominale : 3,08 kW

Interface : PWM (numérique)

Châssis : Ouvert (dissipateur thermique en aluminium jaune)

Carte de contrôle : A20B-1003-0090

Carte de puissance : A20B-1003-0081

Présentation

L'A06B-6058-H005 est un amplificateur servo AC monotaxe de la série S de FANUC — l'une des plateformes d'entraînement servo les plus importantes de l'histoire de FANUC. Il alimente les moteurs servo AC 10S et 20M avec une puissance de sortie nominale de 3,08 kW, ce qui en fait l'entraînement approprié pour le mouvement d'axe de service moyen dans les machines-outils CNC de son époque.

L'unité communique avec le contrôleur CNC via une interface numérique PWM, la plaçant fermement dans la génération de servo numérique de FANUC qui a remplacé les systèmes d'entraînement analogiques précédents.

Les entraînements de la série S étaient associés aux contrôleurs FANUC System 10, 11, 12 et 15, ainsi qu'aux contrôleurs de la série 0 dans diverses configurations.

Ces entraînements et contrôleurs ont alimenté une génération de centres d'usinage, de centres de tournage et de machines de production multi-axes qui sont toujours en fonctionnement productif dans le monde entier.

L'A06B-6058-H005 est l'unité d'entraînement qui maintient en fonctionnement un ensemble spécifique de ces machines.

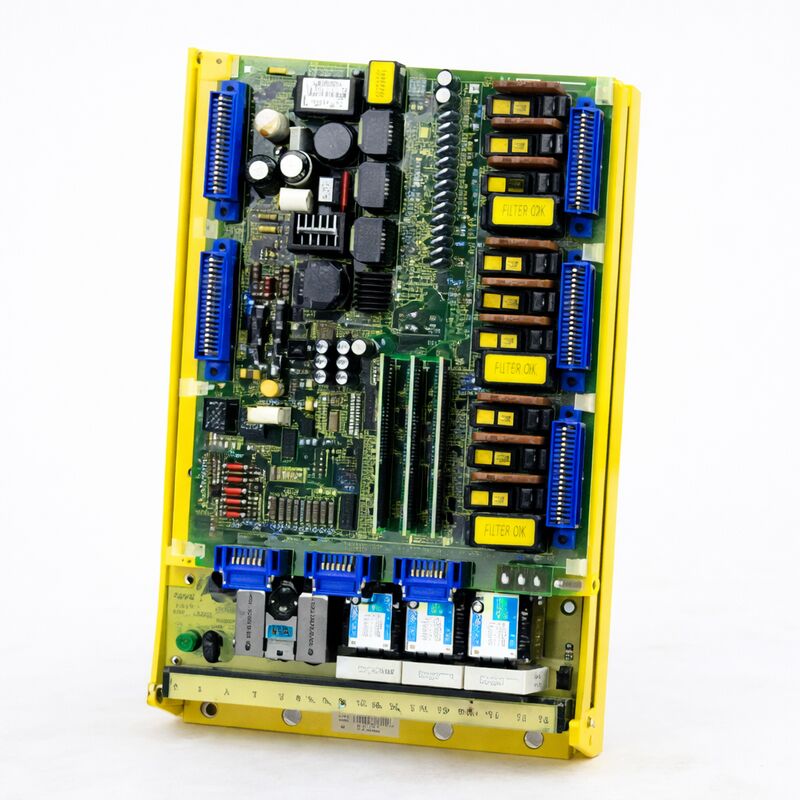

Physiquement, l'entraînement utilise la construction caractéristique à châssis ouvert jaune de FANUC : l'électronique et les composants de puissance sont montés autour d'un dissipateur thermique en aluminium, ouverts au flux d'air de l'armoire. Cette conception est efficace et durable.

Elle permet l'inspection des composants de l'entraînement sans démontage, et la construction est suffisamment robuste mécaniquement pour fonctionner de manière fiable pendant des années d'utilisation continue en production.

Spécifications clés

Interface numérique PWM — L'architecture de la série S

L'A06B-6058-H005 utilise une interface PWM (modulation de largeur d'impulsion) pour recevoir les commandes de vitesse du contrôleur CNC. Il s'agit d'une interface numérique — l'entraînement ne reçoit pas une tension analogique représentant la vitesse souhaitée, il reçoit un signal PWM numérique codant la commande de vitesse. Cette approche a été un pas en avant significatif par rapport aux entraînements analogiques de la génération précédente.

Les entraînements à interface PWM offraient une meilleure immunité au bruit que leurs homologues analogiques.

Le signal numérique était moins sensible aux interférences des câbles d'alimentation, des câbles moteur et des événements de commutation électrique qui remplissent une armoire CNC.

Le résultat a été un contrôle de vitesse plus constant et une moindre tendance des entraînements à capter le bruit comme des perturbations de vitesse indésirables.

L'entraînement traite cette entrée PWM, génère les signaux de commande de grille pour ses transistors de puissance IGBT et délivre le courant alternatif résultant au servomoteur connecté.

Le retour d'encodeur du moteur complète la boucle de régulation de vitesse : les signaux de l'encodeur retournent au contrôleur, qui compare la vitesse commandée et la vitesse réelle et ajuste la sortie PWM en conséquence. L'entraînement de la série S exécute cette boucle de manière fiable aux niveaux de courant définis par sa puissance nominale de 3,08 kW.

Structure interne des cartes

L'A06B-6058-H005 est une unité d'amplificateur servo complète. À l'intérieur du châssis ouvert, deux cartes se partagent la charge de travail. La carte de contrôle — A20B-1003-0090 — gère l'électronique de l'entraînement : le traitement de l'entrée PWM, le contrôle du courant, la logique de protection et la surveillance de l'état opérationnel de l'entraînement. La carte de puissance — A20B-1003-0081 — contient les transistors de puissance et les circuits de commande de grille qui gèrent la sortie à courant élevé vers le moteur.

Ces cartes peuvent être remplacées indépendamment si nécessaire.

Un défaut de la carte de contrôle produit des alarmes liées au contrôle et un comportement opérationnel anormal sans nécessairement endommager la carte de puissance.

Un défaut de la carte de puissance — généralement dû à un transistor défaillant — produit des alarmes de surintensité ou de court-circuit et peut laisser la carte de contrôle intacte.

Cette séparation rend la réparation ciblée au niveau des composants pratique plutôt que de nécessiter le remplacement complet de l'unité pour chaque défaut.

Lors du test de l'entraînement pour le diagnostic de panne, les cartes peuvent être échangées avec des cartes confirmées comme étant bonnes provenant d'un entraînement correspondant pour isoler la panne à une seule carte.

Cette approche utilise efficacement la chaîne d'approvisionnement d'échange et de réparation.

Notes de configuration des cavaliers

L'A06B-6058-H005 nécessite une configuration correcte des barrettes de cavaliers sur les bornes T2 et des réglages du lien S1/S2 avant l'installation.

Ces réglages déterminent le type d'interface de l'entraînement et ses caractéristiques de fonctionnement spécifiques.

Un entraînement mal configuré peut produire des alarmes immédiates ou un comportement incorrect qui peut être confondu avec un défaut matériel. Lors de l'installation d'une unité de remplacement, vérifiez que les réglages des cavaliers correspondent à l'installation d'origine avant de conclure que l'unité présente un défaut.

FAQ

Q1 : L'entraînement affiche un code d'alarme immédiatement à la mise sous tension avant toute commande de mouvement d'axe. Les câbles moteur semblent intacts et le moteur est testé comme étant bon. Que faut-il investiguer ?

Une alarme immédiate à la mise sous tension avec un moteur et un câblage confirmés comme étant bons pointe vers un échec de l'auto-test de la carte de contrôle, un échec d'initialisation du circuit d'alimentation de l'entraînement, ou une erreur de configuration. Vérifiez les barrettes de cavaliers des bornes T2 et les liens S1/S2 — une configuration incorrecte peut provoquer des alarmes immédiates.

Si la configuration est confirmée comme étant correcte, vérifiez les tensions d'alimentation internes de l'entraînement aux points de test sur la carte de contrôle.

Une alimentation interne défaillante empêche l'initialisation normale.

Q2 : L'axe contrôlé par cet entraînement présente une dérive de position pendant l'usinage, particulièrement sous charge variable. L'entraînement n'a pas d'alarme active. Qu'est-ce qui pourrait être en cause ?

Une dérive de position sous charge variable sans alarme suggère que la boucle de vitesse ne maintient pas adéquatement la vitesse commandée. Cela peut être causé par une dégradation des composants de détection de courant sur la carte de puissance, produisant un retour de courant inexact qui permet des erreurs de vitesse.

Cela peut également résulter de réglages de gain inadéquats — bien que si la machine fonctionnait correctement auparavant avec les mêmes paramètres, les changements de gain sont peu probables.

Inspectez les circuits de détection de courant de la carte de puissance et comparez le courant de sortie mesuré de l'entraînement au courant commandé à l'aide des écrans de diagnostic du contrôleur.

Q3 : L'entraînement fonctionnait correctement puis a produit une alarme de transistor après une passe d'usinage lourde. Après une mise hors tension/sous tension, l'alarme disparaît et l'entraînement fonctionne pendant une courte période avant de signaler à nouveau une alarme. La carte de puissance est-elle défaillante ?

Une alarme de transistor qui disparaît et se reproduit sous charge est cohérente avec un transistor de puissance qui est marginal thermiquement ou électriquement. Le transistor passe le test d'initialisation de l'entraînement mais échoue sous le stress thermique et les exigences de courant de la charge d'usinage réelle.

La carte de puissance nécessite un remplacement. Avant d'installer une nouvelle carte de puissance, vérifiez que le dissipateur thermique est propre et que le refroidissement de l'armoire est adéquat — un entraînement qui chauffe en raison d'un refroidissement insuffisant peut progressivement stresser les transistors jusqu'à cet état marginal.

Q4 : Un remplacement A06B-6058-H005 a été trouvé. Avant l'installation, comment doit-il être vérifié ?

Pour une unité d'échange testée provenant d'un fournisseur qualifié, l'unité a été testée fonctionnellement sur des bancs d'essai appropriés avec un moteur servo 10S ou série S réel sous contrôle en boucle fermée. Confirmez cela avec le fournisseur.

Avant l'installation dans la machine, vérifiez que les réglages des barrettes de cavaliers et des liens correspondent à la configuration de l'unité d'origine, inspectez les connecteurs pour tout dommage, et vérifiez que la configuration de l'unité correspond aux paramètres spécifiques du moteur et de l'entraînement définis dans le CNC.

Après l'installation, faites fonctionner l'axe sur toute sa plage de vitesse et de charge avant de le remettre en production.

Q5 : L'entraînement A06B-6058-H005 peut-il entraîner un moteur 20S en plus du 10S ?

L'A06B-6058-H005 est documenté comme étant compatible avec les moteurs des séries 10S et 20M/20S-1500.

La configuration 10S est l'application principale, avec un fonctionnement 20S possible dans la limite de courant de l'entraînement.

Les exigences de courant du moteur spécifique doivent se situer dans la capacité de courant continue et de pointe de l'entraînement.

Si le moteur 20S nécessite plus de courant que la puissance nominale de 3,08 kW de l'entraînement ne le supporte à la vitesse et au couple requis, une unité de puissance supérieure de la série 6058 serait nécessaire.
