Amplificateur de servomoteur Fnuc A06B-6058-H006 A06B6058H006 A06B-6058-H006

Fanuc A06B-6058-H006 Un amplificateur numérique à courant alternatif à axe unique Modèles de moteurs 20S/30S, S-Série, Interface PWM, FANUC 0-B/0-C/15/16/18/21 Compatible

Résumé

LeLe produit doit être présenté sous forme d'une couche d'étiquette.est un servo-amplificateur numérique à courant alternatif à axe unique de la plate-forme de la série S de Fanuc, configuré pour entraîner les servo-moteurs Fanuc des gammes de modèles 20S et 30S.Lorsque le tri-axe H334 gère trois servo-axes simultanés dans un boîtier, le H006 entraîne un seul axe ̇ ce qui en fait l'unité appropriée lorsque la conception d'une machine nécessite un entraînement à un seul axe monté de manière indépendante,ou lors du remplacement d'un axe défectueux dans un système où les entraînements des axes individuels sont disposés séparément sur le rail de traction.

Les désignations 20S et 30S se réfèrent à la classification de taille du servo-moteur CA de Fanuc.

Ces moteurs de la série S de milieu de gamme ont fourni une capacité de couple continu appropriée pour les entraînements de la table des machines, les axes de coque et de repos stable, les axes rotatifs et les applications d'entraînement auxiliaire sur les tours,centres d'usinage, et équipements CNC spécialisés dont le couple d'axe requis dépasse celui fourni par les moteurs 0S/5S/10S plus petits, mais ne nécessite pas les variantes 40S plus grandes ou de plus grande capacité.

Le H006 communique avec le CNC via la même interface numérique PWM utilisée dans toute la famille des entraînements de la série S, ce qui le rend compatible non seulement avec les précédents 0-B, 0-C,les commandes de la série 15 où la série S était la plateforme d'entraînement principale, mais aussi avec les premières séries de production des commandes des séries 16, 18 et 21 qui sont passées de la série S aux entraînements de la série alpha à la fin des années 1990.Cette large compatibilité de commande signifie que le H006 s'adapte à une large gamme d'années de machines encore en activité.

Principales spécifications

Architecture à axe unique  Contrôle dédié par axe

L'architecture mono-axe du H006 donne aux constructeurs de machines et aux ingénieurs de maintenance la flexibilité de traiter un axe indépendamment des autres.Dans une machine à quatre axes utilisant des unités d'entraînement individuelles, un H006 défectueux sur un axe peut être remplacé tandis que les trois autres axes restent intacts aucun module à trois axes à retirer, aucun risque de perturbation des axes de travail lors de l'échange.

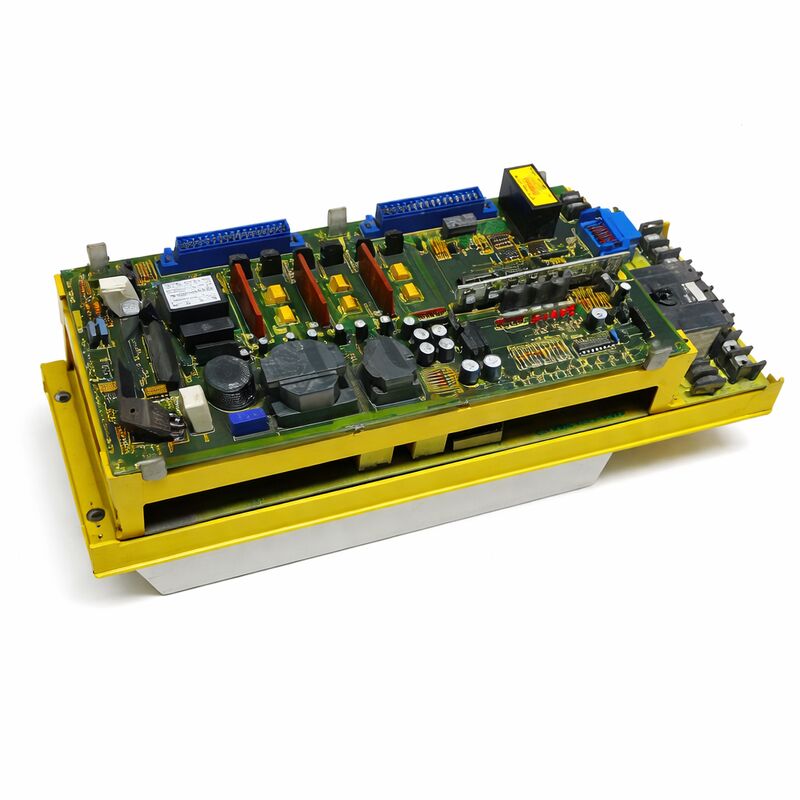

La carte de commande PWM (A20B-1003-0090) du H006 gère le contrôle de la vitesse et de la position pour le moteur unique,recevoir des commandes du CNC via l'interface en série PWM et fermer la boucle de courant à haute bande passante pour obtenir le, un mouvement précis requis par l'usinage CNC.

La carte d'alimentation (A20B-1003-008x) gère l'étape de commutation à courant élevé qui convertit la tension du bus CC en courant alternatif triphasé qui entraîne les enroulements du moteur de la série S.

Fanuc's S-series single-axis drives were physically compact — the H006's small yellow casing allowed dense drive rail installations where multiple single-axis drives mounted side by side without the cable management complexity that early modular multi-axis systems required.

Cet emballage compact est resté un avantage pratique dans les armoires de commande de machines-outils où l'espace était primordial.

Les moteurs 20S et 30S  Moteurs de la série S de milieu de gamme

La désignation du moteur 20S dans la hiérarchie de la série S de Fanuc se situe au-dessus du 10S et en dessous du 40S en sortie de couple continu.

Le 30S fournit une augmentation d'étape par rapport au 20S,couvrant les applications où les exigences de couple sont modérées à élevées sans atteindre les niveaux de puissance exigeants qui nécessitent le matériel plus grand et plus coûteux de la classe 40S.

Dans la pratique, les moteurs 20S et 30S sont apparus sur les entraînements des axes X et Z des tours à chargement moyen et à charpente, sur les axes Y et Z des fraiseuses de type genou,et des axes rotatifs B/C sur les grands centres d'usinage.

The H006's sizing for exactly this motor range reflects the application-specific nature of Fanuc's S-series drive catalogue — each part number was designed around a specific motor torque class rather than covering a broad range with adjustable parameters, comme le font généralement les plates-formes de servo-entraînement modernes.

Compatibilité entre l'interface PWM et la commande à plusieurs générations

Le protocole de communication numérique PWM du H006 fonctionne au niveau d'interface électrique défini par Fanuc pour les entraînements de la série S.Cette interface a transporté le signal de référence de vitesse du CNC à l'entraînement, et retourné la rétroaction du codeur du moteur à la boucle de contrôle de position CNC.

The protocol was consistent across the 0-B/0-C/15 control generation and carried over into the early 16/18/21 series before Fanuc transitioned to the optical fibre serial interface used in alpha-series drives.

Cette continuité de protocole est la raison pour laquelle le H006 fonctionne à travers un si large éventail de types de contrôle.

A machine shop upgrading from a 0-B to a Series 16 control in the early 1990s could retain the existing S-series drive hardware — an important cost consideration that drove Fanuc to maintain backward compatibility across its control generations.

Questions fréquentes

Q1: Quelle est la différence entre le H006 et le H007 de la série A06B-6058?

Le H006 et le H007 sont tous deux des disques numériques de la série S à un seul axe pour la gamme de moteurs 20S/30S, mais diffèrent par leurs configurations spécifiques de PCB et leurs paramètres de phase de sortie mineure.

Le H007 est une variante ultérieure avec la carte de contrôle A16B-1100-0300 mise à jour plutôt que la carte de contrôle A20B-1003-0090.

Dans la pratique, H006 and H007 are functionally equivalent for 20S/30S motor operation and are cross-serviceable in most CNC systems — but confirm compatibility with the specific control system's parameter settings before substituting one for the other.

Q2: Comment l'entraînement 20S est-il connecté au CNC? Combien de fils l'interface PWM nécessite?

L'interface PWM entre le H006 et le CNC utilise un câble blindé transportant le signal de commande PWM de la carte d'interface servo du CNC à la carte de commande de l'entraînement,plus la rétroaction du codeur du moteur vers le CNC.

La configuration exacte des câbles et les spécifications des connecteurs sont définies dans le manuel de connexion de Fanuc pour le type de commande CNC spécifique.un câble blindé de 20 conducteurs gère les signaux combinés de commande et de rétroaction PWM pour un seul axe.

L'entraînement nécessite également une connexion d'alimentation de bus CC séparée de l'alimentation de servo et une sortie CA en trois phases vers le moteur.

Q3: Quels codes d'alarme CNC indiquent un problème spécifique avec le H006?

Sur les commandes FANUC 0-B/0-C, les servo-alarmes d'axe apparaissent sous forme de codes SV-xxx sur l'affichage de l'alarme.

Le code spécifique identifie le type de défaut ‡ SV-401 ou équivalent indique généralement un surcourant dans l'étape de sortie, SV-404 indique une défaillance de rétroaction du codeur,et SV-400 indique une défaillance générale de l'entraînement.

Pour déterminer si le défaut se situe dans l'entraînement ou dans le moteur, vérifiez la résistance d'isolation du moteur et la continuité du câble de codage avant de conclure que le H006 doit être remplacé.

Q4: L'A06B-6058-H006 peut-il être réparé ou le remplacement est-il la seule option?

La réparation est disponible dans le commerce et généralement choisie pour le H006, étant donné l'architecture de circuit éprouvée et bien documentée de l'entraînement.

Les centres de réparation spécialisés de Fanuc peuvent traiter les modes de défaillance les plus courants: défaillance du transistor de sortie, dégradation du condensateur,et la corrossion des cartes de contrôle avec des procédures de remise en état standard.

Un H006 reconstruit testé sous charge sur un banc d'essai Fanuc avec des moteurs réels de la série S offre une fiabilité équivalente à celle d'une unité originale excédentaire à moindre coût.Pour les machines critiques pour la production où le coût des temps d'arrêt est élevéLa stratégie de maintenance typique est d'avoir une unité de remplacement rénovée comme pièce de rechange sur l'étagère.

Q5: Quelle est la désignation du moteur à casquette rouge et a-t-elle une incidence sur la compatibilité avec le H006?

Fanuc S-series AC servo motors are sometimes identified by their distinctive red end cap design — the "red cap" designation refers to the motor's physical appearance rather than a specific technical variant.

Tous les moteurs standard 20S et 30S de la série S sont compatibles avec le H006.

The motor's encoder type (resolver or pulse coder) must be matched to the encoder interface expected by the H006's control board — early S-series installations used resolver feedback while later models transitioned to pulse coders.

Avant l'installation, vérifier le type d'encodeur figurant sur la plaque d'immatriculation du moteur par rapport à la configuration du H006.
