L'amplificateur de servo Fanuc A06B-6058-H334 A06B6058H334 A06B-6058-H334

Fanuc A06B-6058-H334 | Amplificateur numérique de servomoteur CA 3 axes — 0S/5S/10S, Série S, Carte de commande PWM, Compatible FANUC 0-B/0-C/15

Vue d'ensemble

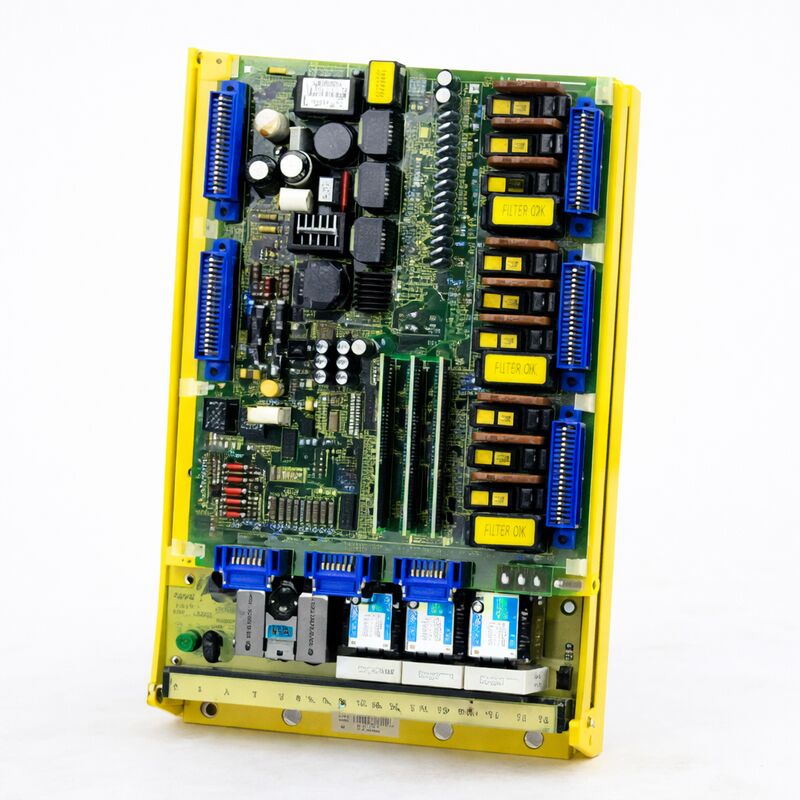

Le Fanuc A06B-6058-H334 est une unité d'amplification numérique de servomoteur CA à trois canaux de la plateforme d'entraînement série S de Fanuc — un module tri-axe qui contrôle simultanément trois axes de servomoteur, désignés L, M et N, chacun capable d'entraîner des servomoteurs CA Fanuc dans la gamme 0S, 5S et 10S.

En tant qu'amplificateur série S de troisième génération, le H334 intègre la carte de commande de servomoteur PWM A16B-1100-0330 plus récente, une mise à jour par rapport aux générations antérieures de la série S qui a amélioré le traitement du signal numérique et la fiabilité de l'entraînement sur le terrain.

L'intégration de trois axes dans un seul boîtier était la philosophie de conception de Fanuc pour cette génération d'entraînements : au lieu de trois unités d'entraînement à axe unique distinctes consommant un espace de rail séparé et nécessitant trois ensembles distincts de connexions de bus et de câblage de défaut, le A06B-6058-H334 consolide les trois axes en une seule unité physique.

Cette intégration a réduit l'empreinte du cabinet de commande, simplifié le câblage de la machine et standardisé l'ensemble d'entraînement de servomoteur pour les fraiseuses et les centres d'usinage à trois axes qui étaient l'application principale.

Le H334 s'intègre directement dans les machines exécutant les systèmes de commande FANUC 0-B, 0-C et Série 15 — la génération de matériel CNC Fanuc dominante dans les machines-outils construites à la fin des années 1980 et tout au long des années 1990.

Une large base installée de ces machines continue de fonctionner en production dans le monde entier, faisant du A06B-6058-H334 une pièce de rechange constamment demandée pour les opérations de maintenance et de réparation plutôt qu'une curiosité historique.

Spécifications clés

Architecture numérique de la série S — Communication PWM vers CNC

Les amplificateurs de la série S communiquent avec la commande CNC via une interface PWM (modulation de largeur d'impulsion) — un protocole numérique qui transmet les commandes de vitesse et le retour de position entre la CNC et chaque canal d'entraînement.

Ce chemin de communication numérique distingue les amplificateurs de la série S des anciens entraînements à commande analogique qui les ont précédés dans l'histoire des produits Fanuc.

Sur le A06B-6058-H334, la carte de commande A16B-1100-0330 se trouve en haut de l'unité et gère la communication numérique PWM, la boucle de régulation de courant pour les trois canaux d'axe et les circuits de surveillance des défauts.

En dessous, la carte d'alimentation A20B-1003-0864 gère les étages de commutation haute tension, le bus CC et les circuits de décharge régénérative pour l'ensemble tri-axe.

Lorsqu'un défaut se développe dans un entraînement en fonctionnement — les causes courantes incluent les transistors de puissance défectueux, les condensateurs électrolytiques dégradés, l'usure des contacts de relais et la corrosion sur les pistes de circuits imprimés — le défaut est généralement isolable à l'une de ces deux cartes ou aux semi-conducteurs de puissance de l'étage de sortie.

Les installations de réparation familières avec l'architecture H334 peuvent généralement restaurer l'entraînement à l'état de fonctionnement en traitant ces points de défaillance spécifiques, c'est pourquoi les services de réparation et de remanufacturation pour le A06B-6058-H334 restent commercialement viables des décennies après la fin de la production de l'unité.

Gamme de moteurs 0S / 5S / 10S — Trois canaux, trois axes

La désignation H334 identifie la combinaison spécifique de taille de moteur pour laquelle l'entraînement est configuré : trois canaux, chacun dimensionné pour la gamme de moteurs 0S/5S/10S. Dans la nomenclature des moteurs série S de Fanuc, le nombre identifie le couple nominal continu — le 5S produit une sortie plus élevée que le 0S, et le 10S encore plus élevée.

Pour un centre d'usinage vertical à trois axes où les axes X, Y et Z entraînent chacun des mécanismes à vis sans fin de tailles et de caractéristiques de friction différentes, avoir les trois canaux dans un seul boîtier tout en utilisant la même famille de moteurs simplifie considérablement l'inventaire de maintenance.

Les désignations de canaux L, M et N correspondent aux trois connexions d'axe sur l'entraînement.

Dans un centre d'usinage standard, L entraîne généralement un axe, M un deuxième et N le troisième — le mappage spécifique aux axes de la machine (X, Y, Z) dépend de la configuration de câblage du constructeur de la machine et des paramètres du paramétrage dans la CNC.

Compatibilité CNC — FANUC 0-B, 0-C, Série 15

Les commandes FANUC 0-B, 0-C et Série 15 que le H334 prend en charge étaient les principales plateformes CNC de Fanuc pour les machines-outils industrielles pendant leur période de production.

La série 0 offrait une commande économique pour les machines de petite et moyenne taille ; la série 15 offrait la solution la plus performante pour les applications complexes multi-axes et à haute vitesse.

Les deux familles utilisaient la même interface d'entraînement de servomoteur PWM que celle implémentée par le H334, c'est pourquoi une seule unité d'entraînement couvre les trois générations de commande.

Les machines exécutant ces générations de commande comprennent les centres d'usinage verticaux et horizontaux, les centres de tournage avec outillage motorisé, les rectifieuses et les équipements de production CNC dédiés de constructeurs tels que Mori Seiki, Mazak, Okuma et Makino, entre autres.

Le statut opérationnel continu de ces machines dans les environnements de production du monde entier est ce qui soutient le marché secondaire pour le A06B-6058-H334.

FAQ

Q1 : Que signifie "série S de 3ème génération" et en quoi diffère-t-elle des entraînements série S antérieurs ?

Les amplificateurs de servomoteur numériques série S de Fanuc ont évolué à travers plusieurs générations de matériel, chacune mettant à jour la carte de commande PWM, la conception de la carte d'alimentation et le traitement du signal.

La 3ème génération intègre la carte de commande A16B-1100-0330, qui offre une commande de courant numérique améliorée par rapport aux variantes antérieures A16B-1100-0310 et A16B-1100-0320. La carte de commande plus récente offre une meilleure réjection des harmoniques et une bande passante de boucle de vitesse plus étroite.

À des fins de maintenance, la génération est importante lors de la recherche de cartes de remplacement — l'A16B-1100-0330 n'est pas interchangeable avec les cartes de commande série S antérieures.

Q2 : Le A06B-6058-H334 peut-il être utilisé avec des moteurs en dehors de la gamme 0S/5S/10S ?

Le H334 est configuré pour les modèles de moteurs 0S, 5S et 10S. L'utilisation de moteurs en dehors de cette gamme — tels que 20S ou 30S — nécessite une unité d'entraînement différente dimensionnée pour le courant de sortie plus élevé que ces moteurs exigent.

Faire fonctionner un entraînement sous-dimensionné avec un moteur surdimensionné déclenchera la protection contre les surintensités au démarrage du moteur ou sous charge. Vérifiez toujours la désignation du modèle du moteur sur la plaque signalétique du moteur avant de sélectionner un entraînement de remplacement.

Q3 : L'unité est arrêtée — où sont sourcées les unités de remplacement ?

Des unités A06B-6058-H334 reconditionnées et excédentaires circulent sur le marché des pièces de rechange industrielles provenant de la mise hors service de machines, de stocks excédentaires et de fournisseurs de réparation spécialisés.

Les centres de réparation certifiés Fanuc et les refurbishers d'électronique tiers proposent à la fois des unités d'échange (où l'unité défectueuse du client est reconstruite et retournée ou une unité reconditionnée est fournie en échange) et des unités excédentaires directes. Tous les fournisseurs réputés testent les unités sur des bancs d'essai série S Fanuc avec de véritables servomoteurs CA avant l'expédition.

Q4 : Quels sont les modes de défaillance les plus courants du A06B-6058-H334 ?

Les défaillances les plus couramment rencontrées sont : les transistors de puissance défectueux dans un ou plusieurs des trois canaux de sortie (se manifestant par des alarmes de surintensité d'axe ou de défaut d'entraînement), les condensateurs électrolytiques dégradés ou ouverts sur la carte d'alimentation (se manifestant par un comportement erratique de l'axe ou des défauts de tension du bus CC), l'usure des contacts des contacteurs magnétiques (se manifestant par des défauts intermittents de prêt d'entraînement) et la corrosion des connexions des pistes de circuits imprimés dans les environnements difficiles.

Les sorties DAC et les circuits d'interface fibre optique de la carte de commande A16B-1100-0330 échouent également avec le temps dans les environnements soumis à des vibrations élevées ou à des cycles de température.

Q5 : Quels codes d'alarme sur la CNC indiquent un problème avec le A06B-6058-H334 ?

Sur les commandes FANUC 0-B/0-C et Série 15, les alarmes de servomoteur pointant vers l'entraînement série S apparaissent généralement sous forme d'erreurs de la série AL-400 (alarmes de servomoteur) sur le panneau opérateur de la CNC. Des codes spécifiques identifient le type de défaut — surintensité (généralement AL-401 ou AL-411 selon l'axe), surtension, défauts de lien CC et erreurs de communication entre la CNC et l'entraînement.

Le code d'alarme indique quel canal d'axe est affecté.

Avant de remplacer l'entraînement, confirmez que le défaut se situe dans l'entraînement plutôt que dans le moteur, le câble de rétroaction ou la carte d'interface CNC en suivant la procédure de diagnostic de Fanuc : vérifiez l'isolation du moteur, vérifiez la continuité du rétroaction de l'encodeur et échangez les affectations d'axe si possible pour déterminer si le défaut se déplace avec l'entraînement ou reste avec le câblage de l'axe.
