Fanuc A06B-6064-H302 | Entraînement de broche numérique AC — MDL 1.5 / 2 (Moteurs 1.5S/2S), Rétroaction série, Série A06B-6064, Compatible FANUC 0-C/15/16/18/21

Présentation

Le Fanuc A06B-6064-H302 est un entraînement de broche numérique AC de la famille d'amplificateurs de broche série A06B-6064 de Fanuc, configuré pour les MDL 1.5 et 2 — la plus petite classe de puissance des moteurs de broche de la série A06B-6064, spécifiquement les modèles de moteurs de broche AC Fanuc 1.5S et 2S.

Ces moteurs occupent le bas de la gamme des entraînements de broche A06B-6064 : des entraînements de broche compacts et de faible puissance adaptés aux petits centres d'usinage, aux petits centres de tournage et aux fraiseuses CNC où les exigences de puissance de la broche sont modérées et l'espace dans l'armoire est limité.

La série A06B-6064 représente la génération d'amplificateurs de broche numériques série de Fanuc — la transition des anciens entraînements de broche analogiques vers la communication numérique entre l'entraînement de broche et la commande numérique.

Dans cette architecture, la commande numérique envoie des commandes de vitesse et de direction de la broche via une interface numérique série, et l'entraînement de broche renvoie la rétroaction de vitesse du moteur et l'état via le même lien série.

Cela élimine le conditionnement du signal analogique dont les générations précédentes d'entraînements de broche avaient besoin et intègre la broche dans le même environnement de commande numérique que les entraînements d'axe servo.

Dans l'installation de la machine-outil, le A06B-6064-H302 est invariablement associé aux unités d'amplificateur servo de la série C (série A06B-6066) sur la même machine — ce jumelage était la combinaison standard d'usine pour les machines construites sur les commandes FANUC 0-C, 15, 16, 18 et 21 à l'époque où les deux familles d'entraînements étaient courantes.

L'entraînement de broche et les entraînements servo partagent le même armoire de commande, connectés respectivement à l'interface de broche série et à l'interface d'axe servo PWM de la commande numérique.

Comprendre ce jumelage est important pour la maintenance de la machine : un défaut sur l'entraînement de broche est isolé à l'unité A06B-6064-H302 et à ses assemblages de circuits imprimés, tandis que les défauts d'axe impliquent les unités servo A06B-6066.

Spécifications clés

MDL 1.5 et 2 — Petit entraînement de broche, intégration CNC complète

Dans la nomenclature des moteurs de broche AC Fanuc pour l'ère A06B-6064, le numéro de modèle identifie la classe de puissance nominale continue.

Le moteur 1.5S délivre environ 1,5 kW de puissance de broche continue, et le 2S délivre environ 2 kW — ce sont tous deux des moteurs de broche compacts pour les machines-outils de petite à moyenne taille où la combinaison pièce et outillage ne nécessite pas la puissance supérieure en kW des classes de moteurs de broche plus grandes comme les 6S, 12S ou 22S.

Malgré leur puissance modeste, les moteurs 1.5S et 2S sur l'A06B-6064-H302 bénéficient de la même qualité de commande numérique de vitesse et de couple que les moteurs plus grands de la série. La boucle de rétroaction série entre le moteur et l'entraînement assure une régulation précise de la vitesse, une accélération et une décélération fluides sous les paramètres d'accélération de broche de la commande numérique, et une synchronisation fiable pour les opérations de taraudage rigide où la broche doit suivre la position de broche programmée en coordination avec l'avance de l'axe Z.

Le taraudage rigide est une fonction critique pour les centres d'usinage — la capacité de l'entraînement de broche à maintenir un contrôle précis de la position de la broche pendant le taraudage détermine directement la qualité du filetage et la durée de vie de l'outil.

Architecture à trois circuits imprimés et réparabilité

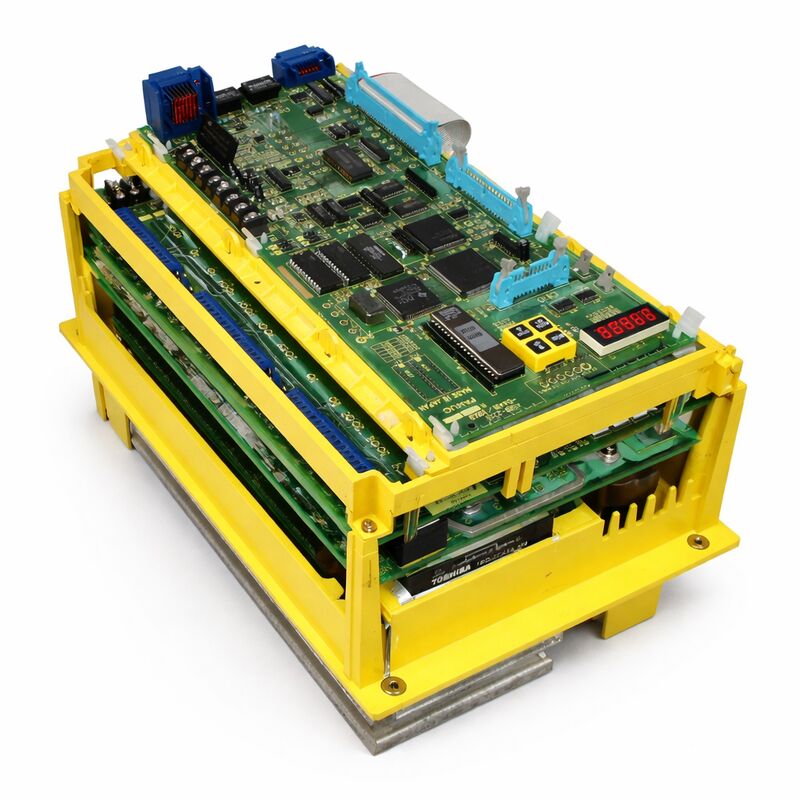

Le A06B-6064-H302 utilise une architecture interne à trois cartes standard sur toute la série A06B-6064 : la carte de câblage/interface, l'ensemble de cartes de contrôle (A16B-2201-0440 et A16B-2100-0070) et la carte d'alimentation (A20B-1005-0190).

Chaque carte remplit une fonction distincte — la carte d'interface achemine les signaux entre le lien série de la commande numérique, les cartes de contrôle et la section d'alimentation ; les cartes de contrôle gèrent les algorithmes de régulation numérique de vitesse et de couple ; la carte d'alimentation gère le redressement AC, le bus DC et la commutation de sortie IGBT qui convertit l'énergie du bus DC en courant AC triphasé alimentant le moteur de broche.

Cette séparation des cartes signifie que les défaillances courantes sur le terrain peuvent souvent être résolues en remplaçant une carte plutôt que l'unité d'entraînement entière. Un transistor de puissance défectueux sur la carte d'alimentation peut être remplacé pendant que les cartes de contrôle restent en service.

Une carte de contrôle corrompue qui produit une régulation de vitesse incorrecte est remplacée indépendamment, laissant la carte d'alimentation fonctionnelle en place. Les spécialistes de la réparation stockent les deux variantes de cartes de contrôle et la carte d'alimentation A20B-1005-0190 comme pièces de service individuelles pour cette raison exacte.

Rétroaction série et interface CNC

L'interface de rétroaction série sur le A06B-6064-H302 communique les données de position et de vitesse de l'arbre moteur à la commande numérique au taux de mise à jour requis pour la boucle de position de broche de la commande numérique. Ce chemin de rétroaction est ce qui permet le taraudage rigide — la commande numérique utilise la position angulaire en temps réel de la broche, transmise via la rétroaction série, pour synchroniser l'avancement de l'axe Z avec la rotation de la broche tour par tour pendant l'opération de taraudage.

L'interface série transporte également des informations d'état de l'entraînement — codes d'alarme, signaux de vitesse atteinte, données de surveillance de charge — de l'entraînement à la commande numérique, donnant à la commande numérique une visibilité sur l'état de santé de l'entraînement de broche qui n'était pas possible avec les entraînements à interface analogique.

Lorsque l'entraînement de broche génère une alarme, la commande numérique reçoit le code d'alarme via l'interface série et l'affiche sur le panneau opérateur, simplifiant le diagnostic des défauts pour l'opérateur de la machine et l'ingénieur de maintenance.

FAQ

Q1 : La description de l'entraînement indique MDL 1.5, 2 — une seule unité couvre-t-elle les moteurs 1.5S et 2S ?

Oui. Le A06B-6064-H302 est configuré pour piloter les deux modèles de moteurs 1.5S et 2S — il s'agit d'une seule unité d'entraînement dont les paramètres déterminent quel moteur elle contrôle. Lorsqu'il est installé avec un moteur 1.5S, la rétroaction série du moteur s'identifie à l'entraînement, et l'entraînement utilise l'ensemble de paramètres correspondant.

La même unité d'entraînement, montée sur un moteur 2S, utilise les paramètres du moteur 2S. Cette couverture de deux moteurs dans un seul numéro de pièce simplifie l'inventaire des pièces de rechange pour les ateliers d'usinage qui peuvent avoir les deux tailles de moteurs dans leur parc de machines.

Q2 : Quels sont les modes de défaillance les plus courants du A06B-6064-H302 ?

Sur la carte d'alimentation, la défaillance du transistor IGBT est le défaut le plus fréquent — généralement causé par une rupture de l'isolation de l'enroulement du moteur qui permet à un courant de défaut de circuler dans l'étage de sortie de l'entraînement.

Sur les cartes de contrôle, le vieillissement des composants et la dégradation des condensateurs électrolytiques entraînent des erreurs de régulation de vitesse et des défauts de communication numérique avec la commande numérique au fil du temps. La défaillance du ventilateur de refroidissement accélère le stress thermique sur tous les composants, il est donc important de vérifier le statut opérationnel du ventilateur lors de la maintenance de routine.

Les codes d'alarme de broche de la commande numérique identifient la catégorie de défaut active, guidant le technicien de réparation vers la carte ou le composant spécifique.

Q3 : Le A06B-6064-H302 peut-il entraîner un moteur de broche autre que les 1.5S et 2S ?

Non — l'étage de puissance et l'ensemble de paramètres de l'entraînement sont adaptés à la classe de moteurs 1.5S et 2S.

Connecter un moteur de broche plus grand (tel qu'un 6S ou 12S) au H302 entraînerait un fonctionnement de l'entraînement en dehors de sa plage de courant nominale pendant les charges d'usinage, déclenchant une protection contre les surintensités ou, dans les cas graves, endommageant l'étage de sortie.

Toujours faire correspondre le modèle d'entraînement de broche au modèle de moteur de broche ; le numéro de suffixe H dans le numéro de pièce A06B-6064 identifie la classe de moteur pour laquelle l'entraînement est conçu.

Q4 : Le taraudage rigide nécessite-t-il un matériel supplémentaire au-delà du A06B-6064-H302 ?

Le taraudage rigide nécessite que la commande numérique ait la fonction de taraudage rigide activée dans ses options logicielles, et que le moteur de broche dispose d'un codeur d'impulsions série qui fournit la rétroaction de position angulaire que la commande numérique utilise pour synchroniser la position de la broche avec le mouvement de l'axe Z.

L'interface de rétroaction série du A06B-6064-H302 prend en charge cette rétroaction de position.

Les paramètres de la commande numérique doivent être configurés pour la géométrie spécifique de la broche et du taraud. Aucun matériel supplémentaire au-delà de l'entraînement H302 standard, du moteur de broche équipé d'un encodeur série et des paramètres de commande numérique appropriés n'est requis.

Q5 : Le A06B-6064-H302 est-il interchangeable avec le A06B-6064-H303 ou d'autres modèles adjacents ?

Au sein de la série A06B-6064, chaque variante de suffixe H correspond à un modèle de moteur spécifique — H302 pour 1.5S/2S, H303 pour 3S, H305 pour 6S, H312 pour 12S, etc.

Les cartes de contrôle sont partagées entre plusieurs variantes (les mêmes A16B-2201-0440 et A16B-2100-0070 apparaissent dans plusieurs modèles A06B-6064), mais la carte d'alimentation et certains firmwares de paramètres diffèrent entre les classes de moteurs.

Un H303 ou H305 ne doit pas être substitué à un H302 sans vérifier la compatibilité de la carte d'alimentation et charger les bons paramètres moteur, car les caractéristiques d'entraînement du moteur plus grand peuvent ne pas fonctionner correctement avec les composants de l'étage de puissance du H302, ou vice versa.
