Fanuc A06B-6066-H004 | Amplificateur d'asservissement AC mono-axe série C — Entrée 200V, Commande PWM, Moteurs 0S/5S/20S/1500, Machine-outil CNC

Présentation

Le Fanuc A06B-6066-H004 est un amplificateur d'asservissement numérique mono-axe de la famille des variateurs série C de Fanuc — la plateforme de variateur d'asservissement basée sur PWM qui a succédé aux anciens amplificateurs analogiques et précédé les variateurs modulaires de la série Alpha qui dominent les installations CNC Fanuc aujourd'hui.

La série C occupe une période spécifique dans l'histoire des produits Fanuc, on la trouve dans les machines-outils CNC construites principalement de la fin des années 1980 au milieu des années 1990 sur les commandes CNC, y compris les séries 0-C, 6, 10, 11, et les premières installations des séries 15 et 16.

La désignation H004 au sein de la série A06B-6066 identifie la plage de compatibilité spécifique des moteurs : le variateur est configuré pour les moteurs, y compris les servomoteurs AC 0S, 5S, 6S et 20S/1500, couvrant la capacité de sortie de faible à moyenne de la famille de moteurs de la série C.

Ces moteurs sont les composants physiques dont les connecteurs de câblage et de rétroaction peuplent les positions des canaux L et M sur les machines utilisant cette génération de variateurs.

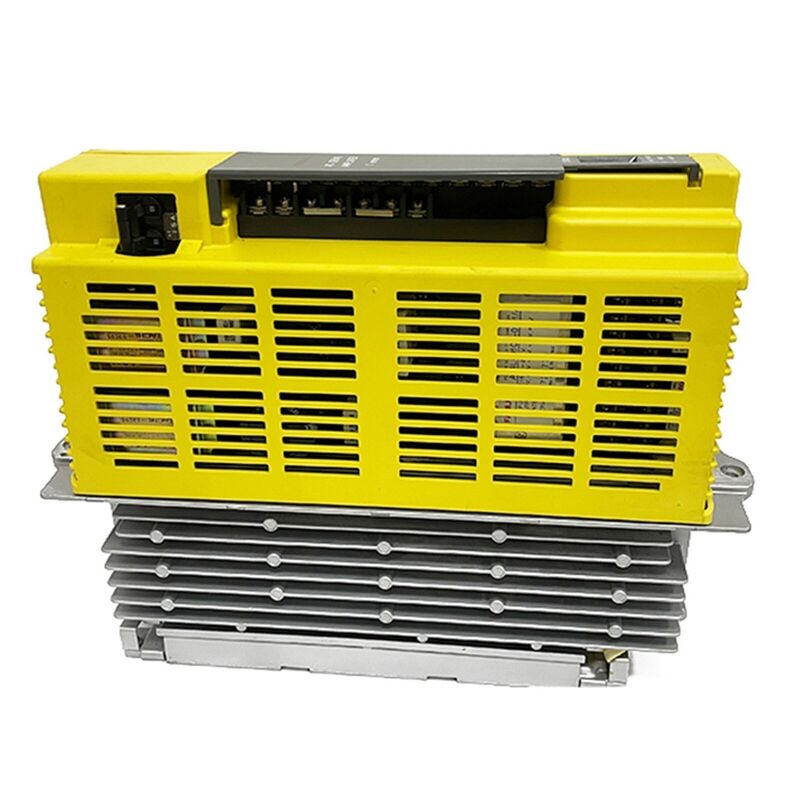

La conception de la série C était physiquement compacte pour son époque — l'unité de variateur familière à boîtier jaune que Fanuc utilisait pour ses séries C et plus tard S — et le format mono-axe signifiait un H004 par axe de machine, chaque variateur recevant indépendamment des commandes PWM de la carte de contrôle d'axe du CNC et renvoyant le courant moteur et la rétroaction de l'encodeur via l'interface de signal établie de la série C.

La simplicité et la robustesse de cette architecture ont contribué à une base installée de variateurs série C qui reste en service actif dans les ateliers CNC du monde entier des décennies après la fin de leur production.

Spécifications clés

Architecture PWM série C — Commande numérique au niveau du variateur

L'interface PWM de l'amplificateur série C représentait la transition de Fanuc du contrôle d'asservissement analogique au traitement des commandes numériques. Dans l'architecture série C, le CNC calcule la vitesse moteur requise et les corrections de position dans son processeur de contrôle d'axe, puis transmet ces informations sous forme de signal PWM (modulé en largeur d'impulsion) à l'amplificateur d'asservissement.

L'amplificateur décode ce signal et pilote la sortie moteur en conséquence, fermant la boucle de courant dans le matériel de l'amplificateur tandis que les boucles de position et de vitesse se ferment dans le CNC.

Deux ensembles de cartes de circuits imprimés distincts composent l'A06B-6066-H004 : la carte de contrôle (disponible dans les variantes A20B-2900-0610, 0620 ou 0630, la variante spécifique dépendant du modèle de moteur et de la version de l'interface CNC) et la carte de puissance (A20B-1200-0851 ou équivalent), qui gère le redressement AC, le bus DC et l'étage de sortie IGBT.

Cette architecture à deux cartes est la conception de service standard pour les variateurs série C — un défaut localisé sur une carte signifie que cette carte peut être remplacée ou réparée indépendamment plutôt que de nécessiter le remplacement de l'unité de variateur entière.

Large plage de compatibilité moteur

L'A06B-6066-H004 prend en charge une large gamme de servomoteurs AC Fanuc de la famille de moteurs série C, couvrant les configurations de moteurs série S (servo) et série T (couple) sur le courant nominal de cette classe d'amplificateurs.

Le moteur 0S est le plus petit et le plus léger de la gamme compatible, utilisé sur les axes de machine plus légers avec une inertie minimale ; le 20S/1500 fournit un couple nettement plus élevé et se trouve généralement sur les axes d'avance plus lourds.

Pour l'ingénieur de maintenance de machine, cette large compatibilité est pratiquement significative : un seul numéro de pièce H004 couvre plusieurs modèles de moteurs qui peuvent être montés sur différentes machines, voire sur différents axes de la même machine, réduisant ainsi le nombre de variantes de variateurs qui doivent être stockées en tant que pièces de rechange.

Le modèle de moteur spécifique détermine quelle variante de carte de contrôle PWM est requise — vérifiez le numéro de pièce de la carte de contrôle par rapport au modèle de moteur avant d'installer un variateur de remplacement.

Indicateurs LED et diagnostics sur site

Les variateurs série C intègrent un écran LED à 7 segments sur le corps du variateur qui fournit des informations d'état et des codes d'alarme pendant le fonctionnement.

L'écran affiche l'état de préparation du variateur (le signal de préparation du CNC a été reçu), la condition de fonctionnement active et les codes d'alarme en cas de défauts.

Les codes d'alarme de la série C suivent un schéma numérique qui identifie la catégorie de défaut : surchauffe, surintensité, surtension, anomalie de rétroaction de l'encodeur et erreurs de communication ont chacun des plages de codes distinctes.

Lors du dépannage, la lecture de l'affichage LED est la première étape de diagnostic — elle identifie si le défaut se situe dans le variateur lui-même ou dans le moteur connecté, le câble de rétroaction ou l'interface CNC.

FAQ

Q1 : Quelle est la différence entre l'interface PWM de la série C et l'interface FSSB de la série Alpha ultérieure ?

Les variateurs série C reçoivent les commandes moteur via un signal PWM parallèle : le CNC pilote un câble dédié avec le signal PWM pour chaque axe indépendamment, et chaque variateur a sa propre connexion directe à la carte de sortie d'axe du CNC.

La série Alpha ultérieure FSSB (Fanuc Serial Servo Bus) a remplacé cette architecture parallèle par une liaison fibre optique série à haute vitesse qui transporte les commandes pour tous les axes sur un bus partagé unique, réduisant considérablement le nombre de câbles.

Les variateurs série C ne peuvent pas être connectés aux commandes CNC basées sur FSSB sans adaptateur d'interface — une mise à niveau directe du CNC d'une série C vers une commande de génération ultérieure nécessite soit l'adaptation des variateurs série C existants, soit leur remplacement par des modules de la série Alpha.

Q2 : Quelles commandes CNC sont compatibles avec l'A06B-6066-H004 ?

Les amplificateurs série C sont compatibles avec les commandes Fanuc qui fournissent l'interface de sortie d'asservissement PWM correspondante. Cela inclut les séries 0-C, 6, 10/11, et les premières versions des séries 15 et 16 qui étaient livrées avec la compatibilité des variateurs série C.

La carte de sortie d'axe de la commande (la carte de circuit imprimé dans le CNC qui génère le signal PWM) doit correspondre à l'interface d'entrée du variateur série C. Les commandes mises à niveau avec des cartes d'interface FSSB ne sont pas directement compatibles sans la conversion d'interface appropriée.

Q3 : Comment les désignations de canaux L et M sont-elles utilisées avec l'A06B-6066-H004 ?

Dans la convention de câblage des machines multi-axes de Fanuc, les variateurs mono-axe individuels sont affectés à des canaux d'axe étiquetés L, M, N, etc.

Le H004 peut être installé sur le canal L ou M dans une configuration d'armoire multi-axes.

L'affectation du canal correspond à la position du connecteur d'axe sur la carte de sortie d'asservissement du CNC et aux paramètres qui associent le variateur physique à un axe de machine spécifique (X, Y, Z ou supplémentaire).

Une machine à trois axes utilisant des variateurs mono-axe aurait des unités H004 ou H005 séparées pour chacun de ses trois axes, chacune câblée à son canal L, M ou N respectif sur le CNC.

Q4 : Quels sont les modes de défaillance les plus courants de l'A06B-6066-H004 ?

Les défaillances les plus fréquemment rencontrées sur les variateurs série C sont : la dégradation des condensateurs sur le bus DC (se manifestant par des défauts de tension du bus DC et un comportement erratique du moteur), la défaillance des IGBT dans l'étage de sortie (se manifestant par des alarmes de surintensité, souvent déclenchées par des courts-circuits dans les enroulements du moteur ou une défaillance de l'isolation du câble), et la défaillance des composants de la carte de contrôle affectant le décodage du signal PWM ou les circuits de régulation de courant.

Les codes d'alarme LED sur le corps du variateur identifient la catégorie du défaut. L'architecture à deux cartes signifie que les défauts de la carte de puissance et les défauts de la carte de contrôle peuvent être résolus en remplaçant uniquement la carte affectée plutôt que l'unité de variateur complète.

Q5 : Est-il possible de se procurer encore des unités A06B-6066-H004 neuves ?

La série C A06B-6066 a été arrêtée par Fanuc il y a de nombreuses années, et le stock neuf de Fanuc n'est plus disponible. Des unités neuves en surplus (NOS) apparaissent occasionnellement sur le marché des pièces de rechange industrielles provenant de désaffectations de machines et de stocks excédentaires.

Les unités reconditionnées et d'échange sont la principale disponibilité commerciale, avec des centres de réparation spécialisés Fanuc proposant des variateurs H004 remis à neuf et testés avec garantie.

Tous les fournisseurs réputés testent les variateurs série C sur des commandes Fanuc avec des charges moteur appropriées avant l'expédition pour vérifier le bon fonctionnement sur toute la plage de fonctionnement du variateur.
