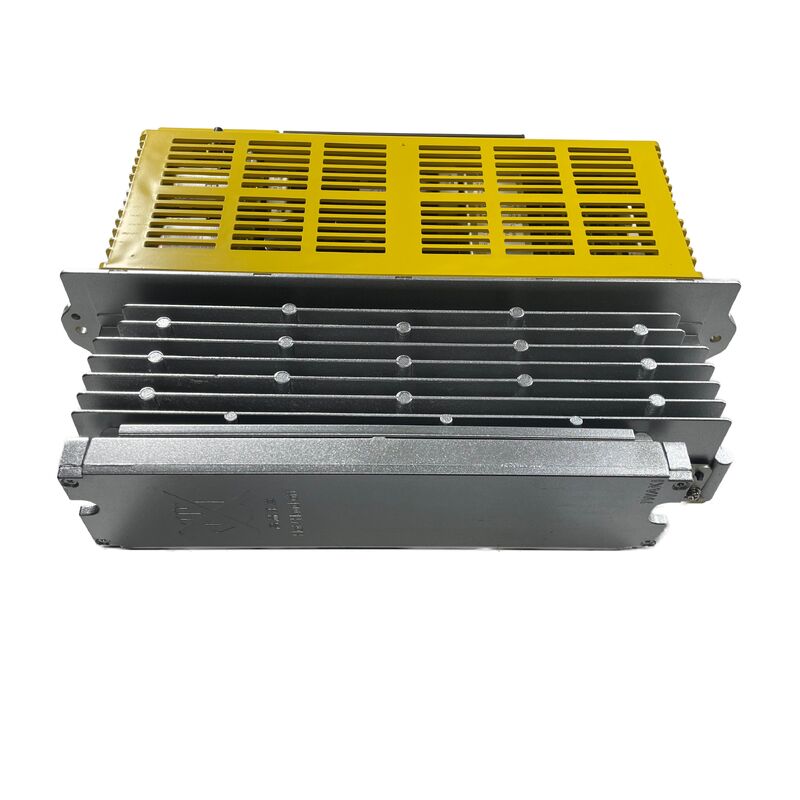

L'unité de servo-amplificateur AC Fanuc A06B-6066-H006 A06B6066H006 A06B-6066-H006

Fanuc A06B-6066-H006 | Amplificateur Servo Monotaxe Série C — SVUC-80 (80A), Moteurs 5L/30S, 200VAC, PWM, FANUC 0-C/15A/16A/18A/21A

Présentation

Le Fanuc A06B-6066-H006 est le variateur monotaxe de classe SVUC 80 ampères de la famille d'amplificateurs servo série C de Fanuc, conçu pour les modèles de moteurs plus puissants de la gamme série C — spécifiquement les moteurs servo AC 5L et 30S, ainsi qu'un large groupe de compatibilité incluant les 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000 et 10T/2000.

Au sein de la série A06B-6066, le H006 est la variante à courant plus élevé par rapport au H004 (qui gère la classe de moteurs plus légers 0S/5S/20S/1500) ; la puissance de sortie de 80A du SVUC-80 prend en charge le courant soutenu plus important des moteurs 30S et 5L sous charge d'usinage.

La désignation 30S dans la nomenclature des moteurs série C de Fanuc fait référence à un moteur servo AC moyen à grand avec une sortie de couple continue substantielle, couramment monté sur des entraînements d'axes robustes sur de plus grandes fraiseuses, aléseuses et centres d'usinage où la masse de l'axe et les exigences de friction dépassent ce que le 20S peut supporter de manière fiable.

La désignation 5L identifie un moteur de la série L de Fanuc, associé aux applications d'axes de machines laser où le profil de couple et de vitesse spécifique diffère de la géométrie standard des moteurs de la série S.

Les deux familles de moteurs partagent la même interface de commande PWM que le H006 implémente, c'est pourquoi un seul numéro de pièce d'amplificateur couvre les deux.

Sur le terrain, le H006 occupe la position de canal L ou M dans une armoire CNC multi-axes. Les machines utilisant des variateurs série C monotaxe individuels montent une unité par axe sur le rail du variateur, chacune recevant sa commande PWM de la carte de sortie d'axe du CNC et renvoyant le courant moteur et le retour d'encodeur via le faisceau de câbles de signal série C.

Spécifications clés

SVUC-80 — Classe de courant plus élevée au sein de la série C

La désignation "SVUC" dans la nomenclature de la série C de Fanuc identifie la classe spécifique de l'étage de sortie. La classification SVUC-80 du H006 (capacité de sortie de pointe de 80A) se situe au-dessus de la classe SVUC-40 du H004 et prend en charge le courant instantané plus élevé que les moteurs 30S et 5L tirent lors des transitoires d'accélération sur les axes de machines lourdes.

Sur un grand centre d'usinage où l'axe X entraîne une table lourde via une vis à billes à pas élevé, la demande de couple d'accélération lors de l'initiation d'une traverse rapide peut momentanément tirer plusieurs fois le courant continu nominal du moteur — la marge du SVUC-80 au-dessus de la sortie continue nominale évite les alarmes de surintensité intempestives lors de ces événements de fonctionnement normaux.

La carte de puissance A20B-1004-0850 du H006 est physiquement plus grande que celle du H004, l'A20B-1200-0851, reflétant la puissance IGBT plus élevée et les exigences de dissipation thermique de l'étage de sortie 80A.

Cette différence de carte est la principale distinction physique entre les variateurs H004 et H006 lors de l'inspection de la disposition interne — les variantes de carte de commande (A20B-2900-0610/0620/0630) sont partagées sur toute la gamme de compatibilité des moteurs et sont sélectionnées en fonction du modèle de moteur spécifique entraîné.

Interface PWM et compatibilité de commande

Comme tous les variateurs série C A06B-6066, le H006 utilise l'interface servo PWM de Fanuc pour communiquer avec le CNC.

Il s'agit d'une connexion parallèle dédiée — un câble par axe entre la carte d'axe du CNC et le variateur — qui transporte le signal de commande de vitesse/position PWM du CNC vers le variateur et renvoie le retour de l'encodeur depuis le codeur d'impulsions du moteur.

L'interface est compatible avec les commandes FANUC 0-C et les premières versions des séries 15A, 16A, 18A et 21A qui étaient configurées avec la compatibilité des variateurs série C plutôt que FSSB.

Cette compatibilité d'interface PWM est un facteur déterminant dans l'application du H006.

Les machines construites avec ces générations de commande peuvent utiliser le H006 comme remplacement direct du variateur sans modifier le CNC ni ajouter d'adaptateurs d'interface.

Les machines ultérieurement mises à niveau vers des commandes basées sur FSSB nécessitent soit une conversion d'interface, soit un remplacement du variateur par du matériel de la série alpha.

FAQ

Q1 : Quelle est la différence entre le H006 et le H004 au sein de la série C A06B-6066 ?

Le H004 est de classe SVUC plus petite, conçue pour les moteurs 0S/5S/20S/1500 — entraînements d'axes plus légers. Le H006 est le SVUC-80 (classe 80A), conçu pour les moteurs 30S et 5L à couple plus élevé. La principale différence interne est la carte de puissance : le H004 contient l'A20B-1200-0851, tandis que le H006 contient l'A20B-1004-0850 avec des transistors IGBT de puissance supérieure.

Les variantes de carte de commande (0610/0620/0630) sont partagées entre les deux modèles.

Ne substituez pas un H004 à une application H006 — l'étage de puissance de puissance inférieure déclenchera des alarmes de surintensité sous la demande de courant moteur plus élevée des moteurs 30S ou 5L.

Q2 : Quels codes d'alarme CNC indiquent que l'A06B-6066-H006 est la source de la panne ?

Sur les commandes FANUC 0-C et les premières 15/16/18/21, les alarmes de variateur série C apparaissent sous forme de codes de la série SV-4xx sur l'affichage des alarmes CNC. SV-401 ou équivalent indique une surintensité d'axe (souvent causée par un transistor de sortie défectueux dans le variateur ou un court-circuit dans l'enroulement du moteur). SV-404 indique une perte de retour d'encodeur.

L'indicateur LED du variateur série C lui-même fournit une identification supplémentaire de la panne sur le corps du variateur — un affichage à sept segments affiche des codes d'erreur spécifiques qui correspondent au numéro d'alarme CNC. Lisez toujours à la fois l'alarme CNC et le code LED du variateur avant de décider si la panne se situe dans le variateur, le moteur ou le câblage de retour.

Q3 : La compatibilité du moteur 5L est-elle spécifique aux applications de machines laser ?

Oui, dans le contexte de la gamme de moteurs de l'A06B-6066-H006, 5L fait référence à un moteur servo série laser Fanuc spécifiquement conçu pour les entraînements d'axes sur les machines de découpe laser Fanuc (telles que le Laser Mate et des plateformes similaires).

Ces moteurs ont des caractéristiques de couple/vitesse différentes des moteurs de la série S standard mais fonctionnent sur la même interface de commande PWM série C. Le support du H006 pour le moteur 5L le rend pertinent pour la maintenance des machines laser ainsi que pour les applications d'usinage CNC conventionnelles.

Q4 : Le A06B-6066-H006 peut-il entraîner un moteur 20S, même si le H004 prend également en charge le 20S ?

Oui. La liste de compatibilité des moteurs du H006 inclut le 20S, qui chevauche la gamme du H004.

La capacité de courant plus élevée du H006 n'est pas un inconvénient pour entraîner un moteur 20S — cela signifie simplement que le variateur a plus de marge que ce que le moteur 20S demande, ce qui n'est pas nuisible.

En pratique, si la machine spécifiait à l'origine un H006 pour un axe 20S (peut-être pour une marge de mise à niveau future du moteur ou en raison d'une préférence du constructeur de la machine), le remplacer par un autre H006 est correct et fiable. Substituer un H004 fonctionnerait techniquement si l'axe est peu chargé, mais faire correspondre la spécification d'origine est l'approche de maintenance standard.

Q5 : La carte de puissance A20B-1004-0850 — est-elle disponible en tant que composant de réparation séparé ?

La carte de puissance A20B-1004-0850 circule sur le marché des pièces de réparation et est stockée par des spécialistes de la réparation de composants Fanuc qui entretiennent les variateurs série C.

Elle peut être remplacée indépendamment lorsque la panne est isolée à l'étage de puissance (défaillance du transistor, dégradation du condensateur du bus d'alimentation) tandis que les cartes de commande restent fonctionnelles.

Les installations de réparation testent le variateur avec la carte de puissance de remplacement installée sous charge moteur réelle avant l'expédition, vérifiant les formes d'onde de commutation correctes des transistors et le courant de sortie sur toute la plage de fonctionnement du moteur.
