Fanuc A06B-6077-H111 | Module d'alimentation Alpha — PSM-11, 200–230VAC / 13.8kW, sortie 283–325VDC, bus CC partagé pour modules SVM et SPM

Aperçu

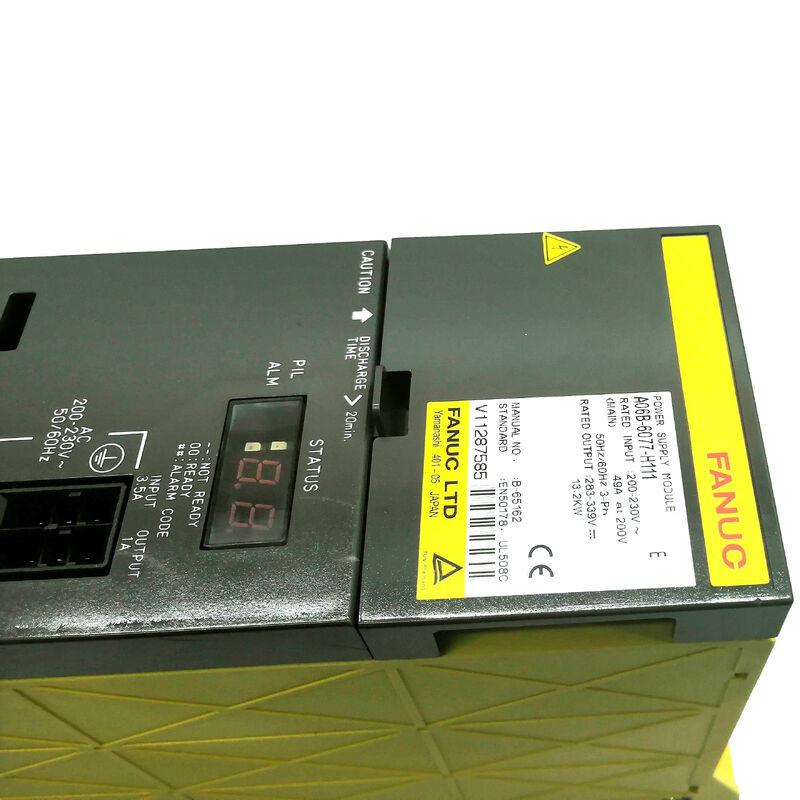

Le Fanuc A06B-6077-H111 est le module d'alimentation PSM-11 — l'unité de milieu de gamme de la série alpha PSM de Fanuc, responsable de la conversion du secteur AC triphasé en bus CC de 283–325V qui alimente tous les modules d'amplificateur servo SVM et les modules d'amplificateur de broche SPM dans la pile d'entraînement alpha.

Classé à 13,8 kW de sortie continue du bus CC à partir d'une entrée de 200–230V CA, 39A, le PSM-11 est dimensionné pour les machines avec une demande de puissance d'entraînement totale modérée — centres d'usinage compacts à moyens, tours CNC avec une seule broche et trois à quatre axes servo dans la gamme de petits moteurs alpha, et configurations de machines de production similaires.

Le PSM alpha est la base de l'ensemble du système de modules d'amplificateur alpha.

Sans un PSM fonctionnel fournissant le bus CC, aucun des modules SVM ou SPM de la pile ne peut fonctionner.

Le rail de tension du bus CC — physiquement une barre omnibus en cuivre courant le long de l'arrière du rail de montage de l'amplificateur alpha — connecte la sortie du PSM à tous les modules en parallèle.

Chaque module SVM et SPM puise son énergie de fonctionnement dans ce bus, et la régulation de sortie du PSM maintient la tension du bus dans la plage de 283–325V dans toutes les conditions de charge, de zéro à la sortie nominale complète.

La conception de régénération de puissance du PSM-11 (type PSM, par opposition à la régénération par résistance PSMR) renvoie l'énergie générée par la décélération des moteurs servo et de broche à l'alimentation CA plutôt que de la dissiper sous forme de chaleur dans une unité de décharge par résistance.

Lorsque tous les axes décélèrent simultanément — à la fin d'un mouvement de déplacement rapide, par exemple — l'énergie régénérée totale circule à travers le PSM et dans l'alimentation CA de l'usine, réduisant la consommation nette d'énergie de la machine.

Cette capacité de régénération est la raison pour laquelle le type PSM est préféré pour les machines avec des événements de décélération fréquents et à haute énergie.

Spécifications clés

Architecture du bus CC — PSM comme base du système

Chaque composant du système d'amplificateur alpha, à l'exception du PSM lui-même, puise son énergie de fonctionnement dans le bus CC partagé que le PSM crée et régule.

Ce choix architectural — une seule alimentation alimentant tous les modules d'entraînement à partir d'un bus commun — offre plusieurs avantages pratiques par rapport aux alimentations individuelles par entraînement : la capacité totale du bus (provenant des grands condensateurs électrolytiques du PSM plus les plus petits condensateurs de chaque module SVM/SPM) fournit un réservoir d'énergie qui lisse les fluctuations de demande de puissance instantanée lorsque les axes accélèrent et décélèrent.

Lorsqu'un axe accélère et demande un courant de pointe, un axe en décélération pompe simultanément de l'énergie régénérée dans le bus — le PSM doit fournir uniquement la différence nette plutôt que la demande de pointe de chaque axe indépendamment.

La sortie nominale de 13,8 kW du PSM-11 représente la puissance soutenue maximale qu'il peut fournir au bus. Pour les configurations de machines où la demande de pointe combinée de tous les modules SVM et SPM dépasse 13,8 kW, le PSM-11 est le mauvais choix — les alarmes de sous-tension du lien CC (AL-04) lors de séquences de mouvement à forte demande indiquent que le PSM est sous-dimensionné pour la charge d'entraînement réelle de la machine.

La sélection du PSM doit tenir compte des demandes de pointe simultanées de tous les modules, pas seulement de leurs puissances nominales.

La largeur physique de 90 mm du PSM-11 correspond au pas standard du rail des modules d'amplificateur alpha, se montant aux côtés des modules SVM et SPM dans le même ensemble de rail d'amplificateur. Le dissipateur thermique externe en bas de l'unité — l'une des deux configurations physiques que Fanuc a utilisées au cours de la vie de production du PSM-11 — doit correspondre à la découpe de montage de l'armoire existante. Lors de la commande d'un module de remplacement, la confirmation du type de dissipateur thermique évite une incompatibilité mécanique qui nécessiterait une modification de l'armoire.

Régénération de puissance — Retour d'énergie lors de la décélération

La désignation PSM (par opposition à PSMR) identifie la conception de régénération de puissance. Pendant la décélération du moteur, chaque module SVM et SPM génère une tension supérieure au niveau du bus CC car le moteur agit comme un générateur. Cette énergie retourne dans le bus CC, augmentant la tension du bus.

Le circuit de régénération du PSM détecte la tension élevée du bus et commute le circuit de régénération actif pour renvoyer cette énergie à l'alimentation CA — inversant la direction normale de conversion de puissance et alimentant réellement l'alimentation CA triphasée de l'usine pendant la décélération.

Cette régénération active nécessite que l'alimentation CA soit présente et dans la bonne phase pendant l'événement de régénération.

Une perte de puissance CA pendant un événement de régénération, ou des fluctuations importantes de la tension d'alimentation CA, peuvent produire des alarmes liées à la régénération (AL-06 ou AL-07) qui interrompent le cycle de la machine.

Dans les installations où la qualité de l'alimentation est médiocre ou où des interruptions de courant brèves et fréquentes se produisent, la vérification de la qualité de l'alimentation à l'entrée du PSM est une étape importante dans le diagnostic des alarmes de régénération.

FAQ

Q1 : Quelle est la différence entre PSM (A06B-6077) et PSMR dans la série d'alimentations alpha ?

Les modules PSM utilisent la régénération de puissance active — pendant la décélération du moteur, l'énergie est renvoyée à l'alimentation CA via le circuit convertisseur actif. Les modules PSMR utilisent la régénération par résistance — l'énergie de décélération est dissipée sous forme de chaleur dans une unité de résistance externe (une unité de décharge régénérative séparée qui doit être connectée au PSMR).

Le A06B-6077-H111 est le type PSM (régénération).

Le PSM est généralement préféré pour les machines avec des décélérations fréquentes à haute énergie car il ne chauffe pas la salle des machines et ne nécessite pas le matériel de résistance de décharge supplémentaire. Le PSMR est utilisé lorsque l'alimentation CA ne peut pas accepter l'énergie régénérée (par exemple, certaines configurations de transformateurs ou générateurs).

Q2 : Comment dimensionner correctement le PSM-11 pour une machine — quelles informations sont nécessaires ?

Le dimensionnement du PSM nécessite de connaître la demande de puissance de pointe combinée de tous les modules SVM et SPM qui fonctionneront simultanément. Additionnez la puissance d'entrée nominale de chaque module SVM et SPM (à partir de leurs spécifications), puis ajoutez une marge pour les événements d'accélération simultanés — généralement 10 à 15 % au-dessus de la somme calculée.

Le total résultant doit se situer dans la sortie nominale du PSM (13,8 kW pour le PSM-11). Si le total dépasse la puissance nominale du PSM-11, le PSM supérieur suivant — le PSM-15 ou le PSM-18 — doit être sélectionné. Un sous-dimensionnement du PSM produit des alarmes de sous-tension du lien CC (AL-04) lors des conditions de charge de pointe.

Q3 : Le PSM-11 a deux variantes de dissipateur thermique — comment sont-elles distinguées ?

Les deux types de dissipateurs thermiques s'adaptent à différentes géométries de découpe de montage d'armoire. Le dissipateur thermique est la structure à la base du module qui traverse le panneau de l'armoire dans le conduit de refroidissement du dissipateur thermique. Les dimensions physiques et le schéma des trous de montage diffèrent entre les deux types.

Pour identifier le type installé, le module doit être retiré de l'armoire et l'ensemble du dissipateur thermique de base doit être inspecté.

Lors de la commande d'un remplacement, spécifiez le type de dissipateur thermique à partir d'une inspection visuelle du module d'origine ou des schémas électriques de l'armoire du constructeur de la machine.

Q4 : Quels codes d'alarme le PSM-11 génère-t-il et que signifient-ils ?

AL-01 : Surintensité dans le circuit d'entrée principal — vérifiez les courts-circuits dans le câblage du bus CC ou le transistor de sortie défectueux. AL-02 : Panne du ventilateur de refroidissement — vérifiez que le ventilateur interne fonctionne avant qu'un dommage thermique ne survienne. AL-03 : Surchauffe du dissipateur thermique du circuit principal — vérifiez la température ambiante, le fonctionnement du ventilateur et le dégagement d'air du dissipateur thermique. AL-04 : Chute de tension du lien CC — vérifiez la tension d'entrée CA, les fusibles d'entrée et que le PSM n'est pas sous-dimensionné.

AL-05 : Condensateur principal non chargé à temps — indique généralement un circuit de charge défectueux ou une perte de phase d'entrée. AL-06 : Entrée CA anormale — vérifiez les niveaux de tension d'alimentation et l'équilibre des phases. AL-07 : Sur-tension du lien CC — se produit souvent lors de la régénération avec un circuit de régénération défectueux ou une charge de décélération excessive.

Q5 : Le PSM-11 peut-il fonctionner sur une alimentation de 50 Hz et 60 Hz sans modification ?

Oui. Le redresseur principal et le circuit de commutation du PSM-11 sont compatibles avec les alimentations triphasées de 50 Hz et 60 Hz sans aucune modification interne. Le circuit de commande du module est également compatible en fréquence.

Le courant d'entrée nominal (39A à 200V) s'applique aux deux fréquences — aucune réduction de puissance n'est requise pour le fonctionnement à 50 Hz par rapport à 60 Hz.

Le filtre de ligne CA et le réacteur (s'ils sont montés extérieurement dans la machine) doivent également être conçus pour les deux fréquences ; consultez les spécifications électriques du constructeur de la machine pour vérifier que tous les composants d'entrée CA sont appropriés pour la fréquence d'alimentation locale.
