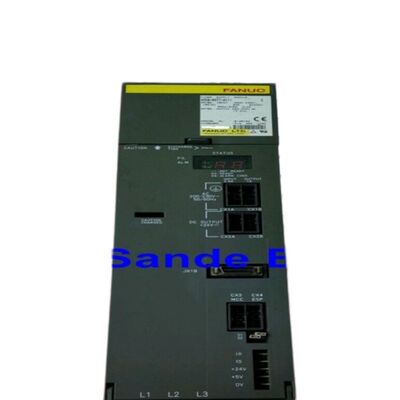

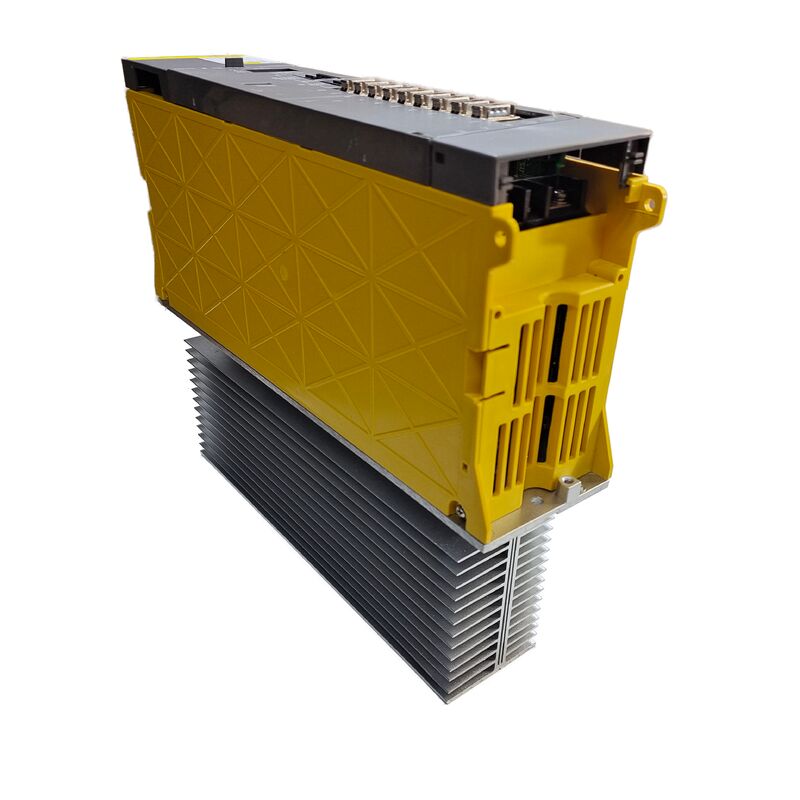

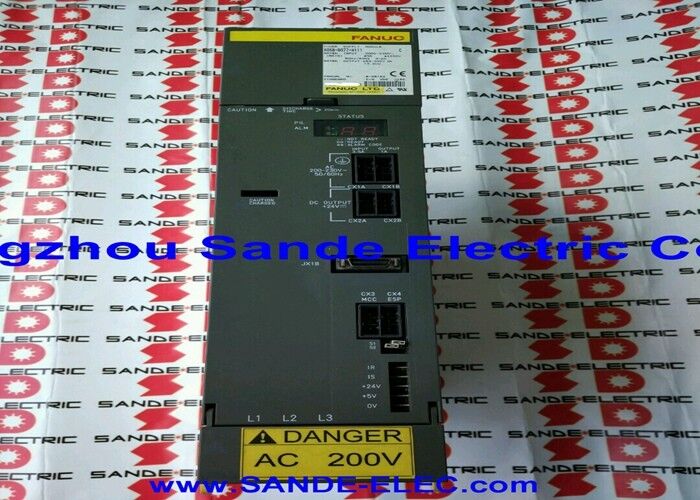

Le module d'amplificateur à broche Fanuc A06B-6078-H206

Fanuc A06B-6078-H206 Le module de fuseau Alpha de première génération5, Interface de type 1, rétroaction JY2/JY4, alimentée par PSM, série 200VAC

Résumé

LeLe produit doit être présenté sous forme d'une couche d'étiquette.est un module d'amplificateur à broche de la série alpha de première génération, désigné SPM-5.5, de la famille d'amplificateurs A06B-6078 de Fanuc.

En tant que module à broche compact de classe 5,5 kW, il a été conçu pour deux scénarios d'installation spécifiques:comme le principal entraînement de broche sur les machines-outils CNC plus petites où les besoins de puissance de broche se situent dans les 3une portée continue de 7,5 kW,et comme amplificateur secondaire ou sous-fuseau sur les centres d'usinage à double fuseau et les centres de tournage où la demande de puissance de la sous-fuseau est modeste par rapport à la fuseau principal.

The A06B-6078 series occupies a distinct position in Fanuc's alpha amplifier history as the first-generation alpha platform — the original alpha series modules that introduced the integrated PSM/SVM/SPM architecture before the higher-resolution HRV (High Response Vector) refinements appeared in the later A06B-6082Cette architecture de première génération est architecturalement complète: PSM fournit le bus CC partagé, les modules SVM gèrent les entraînements des servo-axes,et le module SPM gère le fuseau ̇ tous tirés du même railL'A06B-6078-H206 est un participant de cette architecture standard, monté aux côtés de la série A06B-6079 SVM sur le même rail d'amplificateur dans les machines de son époque.

L'empreinte du module de 66,8 × 70 mm est physiquement compacte pour un entraînement à broche de 5,5 kW, conséquence de la philosophie de conception du module d'entraînement intégré de Fanuc.

La petite taille du module permettait de l'installer comme amplificateur de broche secondaire ou sous-broche dans des armoires déjà occupées par les modules d'entraînement et d'axe de la broche principale,sans nécessiter une section dédiée de l'armoire pour l'électronique de broche secondaire.

Principales spécifications

Interface de type 1 et rétroaction JY2/JY4

L'interface de type 1 sur l'A06B-6078-H206 relie l'entraînement de la broche au CNC via l'interface en série de la broche, permettant les fonctions avancées de la brochesynchronisation des broches, l'orientation qui définit la capacité de la fuseau alpha de première génération.

La rétroaction arrive à l'entraînement via les connecteurs JY2 et JY4, qui transportent respectivement les signaux du codeur de position du moteur de broche et les entrées du moniteur de température.

This JY2/JY4 feedback arrangement is specific to Type 1 (and original) interface spindle drives and is an important identification characteristic when distinguishing the A06B-6078-H206 from later-generation spindle modules.

Type 2, type 3,Les amplificateurs à fuseau d'interface de type 4 utilisent des arrangements de connecteurs différents et des ensembles de paramètres différents pour la rétroaction de position. Le H206 n'est explicitement pas compatible avec ces derniers types d'interface., et les machines conçues pour les amplificateurs à broche de type 2/3/4 ne peuvent pas utiliser l'A06B-6078-H206 comme remplacement sans conversion d'interface.

The JY2 connector carries the spindle motor's pulse coder feedback — the position and speed signal that the spindle drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.

Le connecteur JY4 transporte le signal de surchauffe du moteur provenant du thermistor intégré aux enroulements du moteur,fournissant l'entrée de protection thermique qui déclenche l'alarme de surchauffe du moteur AL-01 avant qu'il n'y ait des dommages à l'enroulementLes deux connexions doivent être intactes et correctement câblées pour que le lecteur fonctionne avec une protection complète.

Applications de sous-fuseaux et de fuseaux secondaires

La classe de puissance continue de 5,5 kW du SPM-5.5 le place en dessous des principaux modules à broche de la plupart des centres d'usinage de production, qui fonctionnent généralement avec des entraînements à broche de 7,5 kW à 30 kW.

This power class is appropriate for sub-spindles on twin-spindle CNC turning centres — the sub-spindle in this configuration accepts the workpiece from the main spindle and performs secondary operations (rear-face drilling, tournage, filetage) à des niveaux de puissance qui nécessitent rarement la pleine capacité de la broche principale.

La demande continue inférieure de la sous-fuseau fait du SPM-5.5 le module correctement spécifié sans le coût et la taille d'un amplificateur de fuseau plus grand.

Sur les petites machines-outils CNC ¥ les centres d'usinage verticaux compacts, les machines à perçage, les petits centres d'usinage horizontaux et les machines CNC spécialisées ¥ le SPM-5.5 est adéquat comme entraînement principal de broche lorsque les vitesses d'enlèvement des matériaux et les tailles d'outil de l'application s'insèrent dans les limites de 5.5 kW de puissance de broche continue.

L'usinage des alliages légers, l'usinage du plastique et le forage des PCB sont des processus typiques où une broche de 5,5 kW est une correspondance pratique avec les exigences de la pièce et des outils.

Contextes de l'architecture de système Alpha de première génération

La série A06B-6078 est la première génération alpha, ce qui signifie qu'elle précède les améliorations HRV à résolution plus élevée introduites dans les séries A06B-6082, A06B-6088 et A06B-6102.À l'intérieur de la pile d'amplificateurs de la machine, le H206 fonctionne avec le même PSM et la même série A06B-6079 SVM qui définissent les installations alpha de première génération.

Une machine équipée de l'A06B-6078-H206 disposera des modules PSM de première génération correspondants (série A06B-6087 ou série A06B-6081) et des modules SVM A06B-6079,tous partageant le même bus CC et la même époque de l'interface CNC Fanuc.

Cette cohérence de l'architecture du système est essentielle pour la maintenance:le remplacement d'un H206 défectueux par un module SPM de génération ultérieure peut nécessiter des mises à niveau du module PSM et du module SVM si les protocoles de communication de l'entraînement ou les spécifications d'interface PSM diffèrent;.

Confirmer la compatibilité du système avant de remplacer le module A06B-6078-H206 d'origine par un module à broche de génération différente.

Questions fréquentes

Q1: Qu'est-ce qui distingue la variante A06B-6078-H206 (#H500) de la variante #H501?

Les suffixes #H500 et #H501 identifient des différences mineures de révision au sein de la norme A06B-6078-H206 qui sont généralement liées à des révisions mineures de PCB, à des remplacements de composants ou à des spécifications régionales du marché.Les deux fonctionnent comme SPM-5.5 Modules à broche d'interface de type 1 avec les mêmes connecteurs de rétroaction JY2/JY4 et les mêmes capacités fonctionnelles.

Dans la plupart des applications de remplacement, #H500 et #H501 sont interchangeables.

Confirmer auprès du prestataire de services si des ajustements de paramètres spécifiques à la révision matérielle sont nécessaires pour la combinaison spécifique de machine et de commande avant l'installation.

Q2: Pourquoi l'A06B-6078-H206 utilise-t-il des connecteurs JY2 et JY4 alors que les modules à broche ultérieurs ne le font pas?

Les désignations de connecteur JY sont spécifiques à l'architecture d'interface d'amplificateur à broche de la première génération de la série alpha.Les générations ultérieures (type 2/3/4) ont restructuré les connexions de signaux de rétroaction et de commande, en utilisant différents noms de connecteurs et arrangements de broches à mesure que la conception du circuit de rétroaction évoluait.

L'interface JY2/JY4 sur le H206 fait partie de sa conception originale. Le codeur d'impulsion et le thermistore du moteur à broche se connectent ici.et l'interface de broche du CNC reçoit les signaux de rétroaction par le traitement interne de l'amplificateur de broche.

Une tentative de connexion d'un moteur à broche de type JY2/JY4 à un amplificateur à broche de nouvelle génération sans la configuration correcte de l'adaptateur entraînera des conditions d'alarme.

Q3: L'A06B-6078-H206 peut-il être utilisé à la place de l'A06B-6082-H206 SPM-5.5?

La série A06B-6082 est la deuxième génération de la série de modules à broche alpha avec un contrôle amélioré de la broche HRV.

The A06B-6078 (first generation) and A06B-6082 (second generation) share the same SPM model designations and similar electrical ratings but differ in their control PCB architecture and CNC parameter compatibility.

Le remplacement entre les générations nécessite de vérifier la compatibilité CNC et la compatibilité des paramètres.Consultez la documentation de compatibilité de l'amplificateur à broche de Fanuc ou un fournisseur de services qualifié avant de tenter une substitution croisée sur une machine de production.

Q4: Quels codes d'alarme CNC sont générés lorsque l'A06B-6078-H206 tombe en panne?

Les alarmes de l'amplificateur de broche sont affichées sur l'écran de l'opérateur CNC sous forme de numéros d'alarme SP-xxx.

AL-09 (surchauffement des semi-conducteurs de puissance) indique généralement une défaillance thermique le ventilateur de refroidissement du module doit être vérifié en premier. AL-12 (surcourant de liaison CC) indique une défaillance de l'étape de sortie,généralement après une défaillance de l'isolation de l'enroulement du moteur à broche. AL-03 (fuseau de liaison en courant continu soufflé) et AL-04 (fuseau d'entrée soufflé) indiquent des défaillances de composants électroniques au sein de l'entraînement.

AL-01 (surchauffe du moteur) et AL-02 (déviation de vitesse excessive) indiquent plus souvent des problèmes de moteur ou de rétroaction du moteur plutôt que l'entraînement lui-même.La LED d'alarme sur le corps du module s'allume lorsque l'alarme est active. Le numéro d'alarme spécifique doit être lu à partir de l'écran CNC..

Q5: Quelles options d'entretien sont disponibles pour un A06B-6078-H206 défectueux?

L'échange est l'approche la plus courante: un module défectueux est envoyé à une installation de service Fanuc en échange d'une unité testée et réparée.La réparation au niveau des composants est également disponible pour les défauts localisés sur les pièces en service: les modules de transistors au stade de sortie, les ventilateurs de refroidissement et les fusibles internes sont disponibles en pièces de rechange et sont régulièrement remplacés lors de la rénovation du module.Les PCB contenus dans l'H206 ne sont pas vendus par Fanuc comme pièces individuelles., mais les installations de réparation spécialisées les conservent dans l'inventaire de service et traitent les défauts au niveau de la carte dans le cadre de la remise en état complète des modules.Tous les modules A06B-6078-H206 correctement entretenus doivent être soumis à des essais sous charge sur une configuration d'essai Fanuc PSM/SVM avec un moteur à fuseau alpha approprié avant leur remise en service..
