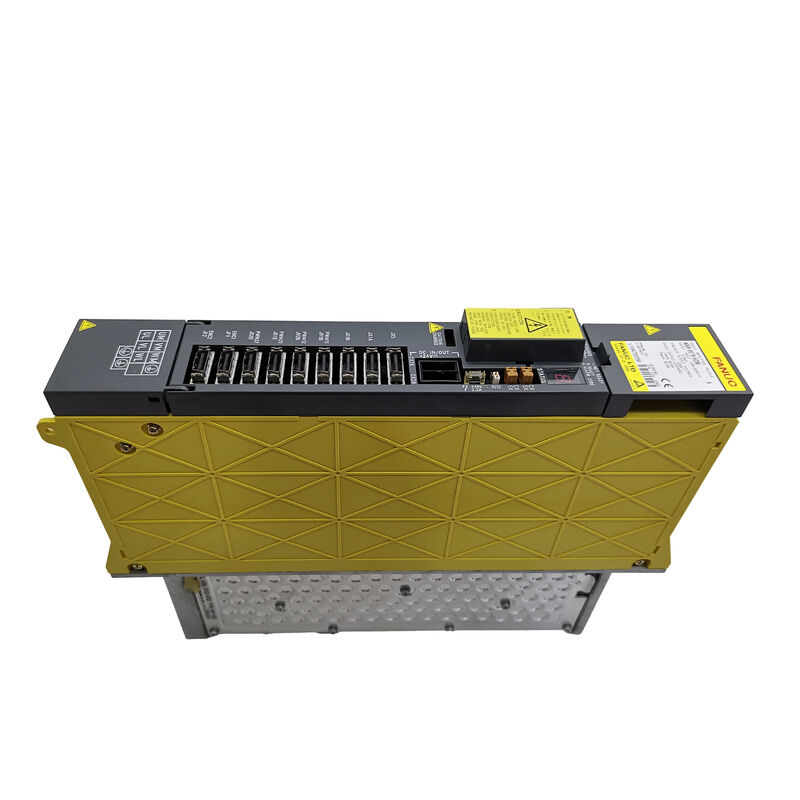

FANUC A06B-6079-H106 | Amplificateur Servo Monotaxe Alpha SVM1-130 — 9,1 kW / 52,2A, Origine Japon

Numéro de pièce : A06B-6079-H106

Fabricant : FANUC Corporation (Japon)

Type de produit : Module amplificateur servo monotaxe (SVM1)

Modèle : SVM1-130

Série : Amplificateur Servo Alpha (A06B-6079)

Entrée nominale : 283–325V CC / 9,1 kW

Tension de sortie maximale : 230V CA

Courant de sortie nominal (axe L) : 52,2A

Interface : Type A / Type B (sélectionnable via cavaliers JS1B & JV1B)

Dimensions : H 380 × L 90 × P 307 mm

Poids : 11 lb (environ 5 kg)

Présentation

L'A06B-6079-H106 est le SVM1-130 — le module amplificateur servo monotaxe de classe 130A de la gamme de systèmes d'entraînement Alpha de FANUC. C'est l'un des modules les plus performants de la famille A06B-6079 SVM1, conçu pour les axes servo qui entraînent des outils de coupe volumineux et lourds ou de grands supports de pièces où un couple substantiel est requis. Avec une puissance d'entrée nominale de 9,1 kW et un courant de sortie continu de 52,2 A, il dessert toute la gamme des moteurs FANUC de classe Alpha 22 à 40, ce qui en fait le variateur approprié pour les applications d'axes les plus exigeantes de la gamme de moteurs Alpha.

Ce module puise son alimentation du bus CC du système Alpha PSM (Power Supply Module) et la convertit en une sortie CA à fréquence et tension variables pour entraîner le servomoteur connecté. Le SVM1-130 gère un seul axe servo.

Le type de moteur avec lequel il est généralement associé — classe Alpha 22 à 40 — représente des servomoteurs à grand châssis et à couple élevé utilisés dans les centres d'usinage et les centres de tournage où des forces de coupe importantes sont impliquées.

Les interfaces de type A et de type B sont prises en charge, sélectionnables via les cavaliers JS1B et JV1B situés sur la face avant de l'unité.

Cela rend le SVM1-130 compatible avec une large gamme de contrôleurs CNC FANUC de la génération Série 16 à Série 21. Le type d'interface doit correspondre au réglage de l'interface servo du contrôleur CNC pour que le variateur communique correctement.

Un détail de configuration est important pour une commande correcte : l'A06B-6079-H106 peut être équipé d'un ou deux ports de connexion de batterie CX5, selon la révision matérielle.

Le port CX5 est utilisé pour la connexion de la batterie de l'encodeur absolu. Il est nécessaire de spécifier la configuration CX5 correcte lors de la commande pour garantir que l'unité de remplacement corresponde à l'installation d'origine.

Spécifications clés

SVM1-130 dans le système d'entraînement Alpha

La série Alpha SVM fonctionne sur l'architecture de bus CC partagé de FANUC. Le PSM génère et maintient la tension du bus CC.

Le SVM1-130 puise dans ce bus et entraîne le servomoteur. Cette configuration signifie que le SVM1-130 n'a pas besoin de sa propre entrée d'alimentation CA — il dépend entièrement du bus CC fourni par le PSM. Les connexions internes du bus CC du SVM1-130 constituent l'entrée d'alimentation principale de l'unité.

La capacité de courant élevée du SVM1-130 — 52,2 A — le place en haut de la gamme des modules Alpha monotaxe.

Cette capacité de courant reflète les besoins des moteurs qu'il entraîne. Un moteur Alpha 22 fonctionnant à son couple nominal nécessite une alimentation en courant soutenue à la sortie nominale complète de l'amplificateur servo.

Un moteur Alpha 40 à couple maximal nécessite encore plus. La puissance nominale du SVM1-130 s'adapte à ces charges avec une marge pour les pics de courant dynamiques qui se produisent lors d'une accélération rapide.

La structure interne du SVM1-130 suit la disposition standard des SVM Alpha : une carte de contrôle et une carte de câblage. La carte de contrôle A20B-2100-0932 exécute les algorithmes de contrôle servo — boucle de position, boucle de vitesse et boucle de courant — tandis que la carte de câblage A16B-2202-0790 fournit la commande de grille de l'étage de puissance et la détection de courant.

Les deux cartes sont remplaçables individuellement lorsqu'une réparation ciblée est préférée au remplacement complet de l'unité.

Référence des alarmes

L'A06B-6079-H106 affiche des codes d'alarme à un seul caractère sur son écran LED en façade. Les alarmes les plus courantes rencontrées en service sur le terrain comprennent :

L'alarme 1 indique que le ventilateur de refroidissement interne s'est arrêté.

Le ventilateur est essentiel pour maintenir les transistors IGBT dans leurs limites thermiques. Un ventilateur arrêté entraînera une condition de surchauffe en quelques minutes d'utilisation intensive.

L'alarme 2 indique une basse tension d'alimentation de contrôle. L'alarme 5 indique une basse tension de liaison CC — la tension du bus provenant du PSM est inférieure au seuil de fonctionnement.

L'alarme 8 indique une surintensité de l'axe L, l'alarme la plus courante indiquant un défaut de phase du moteur, un court-circuit du câble moteur ou des IGBT dégradés dans l'étage de puissance. Les alarmes IPM (codes avec un point) indiquent un défaut de module de puissance intelligent — généralement une surchauffe ou un court-circuit à l'intérieur du module IGBT lui-même.

Contexte d'application

Les machines documentées comme utilisant l'A06B-6079-H106 comprennent le centre d'usinage vertical Youji YV1200 et le centre de tournage Mori Seiki SL-250, entre autres. Les contrôleurs CNC que ces machines utilisent généralement couvrent les plateformes FANUC 16MA, 16MC, 18TA, 18MC, 21TB, 16TB, 18TB et 21MB.

FAQ

Q1 : Le SVM1-130 affiche l'alarme 8 (surintensité axe L). Les câbles moteur ont été vérifiés et semblent intacts. Que faut-il enquêter ensuite ?

Après avoir confirmé l'intégrité des câbles moteur, testez la résistance d'enroulement et l'isolation du moteur à la masse avec un testeur d'isolement.

Un enroulement moteur dégradé peut entraîner un courant de phase asymétrique qui est enregistré comme surintensité par le variateur.

Si le moteur est bon, le module de puissance IGBT du variateur peut être dégradé — un IGBT marginal peut tomber en panne sous le courant de charge même s'il passe les tests statiques.

Un service de réparation de variateurs qualifié peut tester les IGBT dans des conditions de charge dynamique.

Q2 : Un remplacement A06B-6079-H106 a été trouvé. Quels réglages de cavalier doivent être vérifiés avant l'installation ?

La sélection de l'interface Type A / Type B est définie par les cavaliers JS1B et JV1B sur la face avant de l'unité.

La configuration des cavaliers doit correspondre exactement à l'unité d'origine, car elle doit correspondre au réglage de l'interface servo du contrôleur CNC pour cet axe.

Le nombre de ports de batterie CX5 sur le remplacement doit également correspondre à la configuration de l'unité d'origine.

Confirmez les deux réglages avant l'installation pour éviter les erreurs de communication ou les problèmes de connexion de batterie après la mise sous tension.

Q3 : Le variateur s'initialise correctement mais l'axe produit un bruit audible et des vibrations à basse vitesse. Aucune alarme n'est générée. Quelle en est la cause ?

Le bruit et les vibrations à basse vitesse sans alarme suggèrent une perturbation de la boucle de courant — soit une petite asymétrie dans la commutation des IGBT qui crée une ondulation de courant, soit un composant dégradé dans le circuit de mesure de courant qui introduit du bruit dans la rétroaction de courant.

Vérifiez les paramètres servo pour tout changement par rapport aux valeurs correctes précédentes. Si les paramètres sont confirmés inchangés, le circuit de mesure de courant du variateur est probablement dégradé.

Q4 : Ce variateur est discontinué par FANUC. Comment trouver un remplacement fiable ?

Des unités de surplus testées provenant de machines désaffectées, des unités professionnellement reconditionnées avec des composants vieillissants remplacés et des tests fonctionnels sous charge moteur, et des services de réparation 24h/24 sont tous disponibles auprès de la chaîne d'approvisionnement du marché secondaire.

L'exigence critique est que tout remplacement — qu'il soit de surplus ou reconditionné — ait été testé fonctionnellement sous charge moteur réelle dans un système servo en boucle fermée, et pas seulement mis sous tension sans moteur connecté.

Les tests statiques ne confirment pas la capacité du variateur à réguler le courant sous charge moteur dynamique.

Q5 : Après avoir remplacé le SVM1-130, la précision de positionnement de l'axe s'est légèrement dégradée par rapport à l'unité précédente. Tous les paramètres ont été restaurés à partir de la sauvegarde. Que faut-il vérifier ?

Une légère dégradation de la précision après le remplacement du variateur avec les paramètres corrects est souvent liée au câble de rétroaction de l'encodeur — en particulier, à l'intégrité du signal du câble ou aux contacts du connecteur.

Le circuit d'entrée de l'encodeur du variateur de remplacement peut être légèrement différent dans son seuil de signal, exposant des connexions de câble marginalement connectées que le variateur d'origine tolérait. Inspectez et réinsérez les connecteurs de rétroaction de l'encodeur.

Vérifiez également que la révision matérielle du variateur de remplacement correspond à l'original — différentes révisions matérielles peuvent avoir des caractéristiques de gain légèrement différentes.
