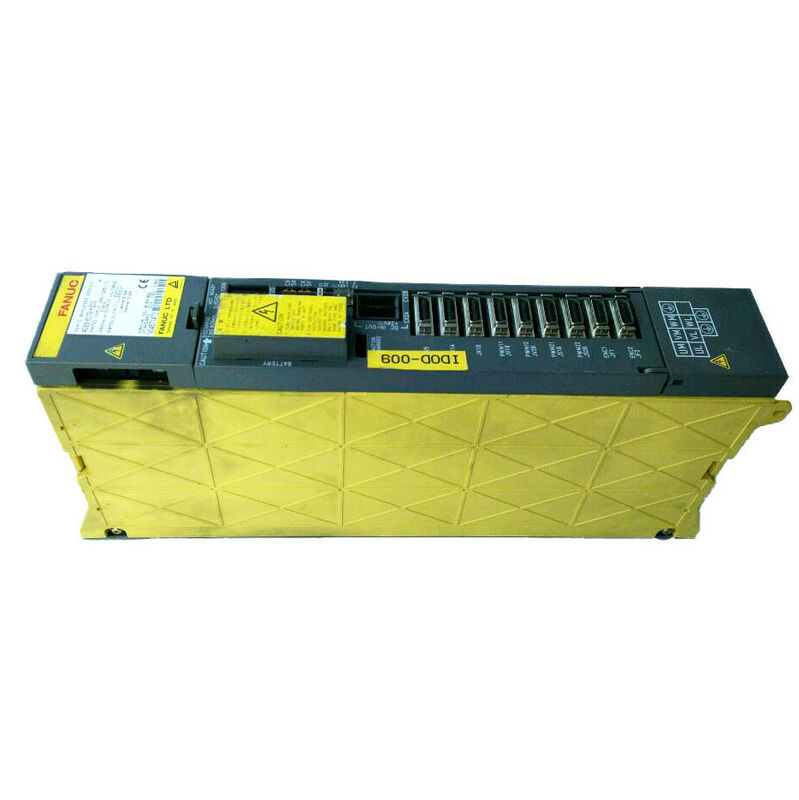

Amplificateur Servo Fanuc A06B-6079-H302 A06B6079H302 A06B-6079-H302

FANUC A06B-6079-H302 — Alpha SVM3-12/12/20 : Quand deux axes sont légers et un ne l'est pas

La réflexion derrière les axes inégaux

Un centre d'usinage à trois axes n'est pas trois problèmes identiques résolus trois fois. L'axe B rotatif indexant un montage de bloc de cylindre vers la face suivante fait quelque chose de fondamentalement différent des axes X et Y traçant le contour d'une poche. L'axe Z descendant contre la gravité avec une tête de broche complète porte une inertie que jamais ne rencontre un axe de déplacement transversal plus léger. Un axe d'indexation de tourelle sur un centre de tournage se déplace de manière intermittente et brève — son profil de demande actuel n'a rien en commun avec l'axe Z effectuant un passage d'ébauche lourd.

Les concepteurs de machines qui ont compris cela n'ont pas spécifié le même courant d'entraînement pour chaque axe simplement parce que trois sorties étaient disponibles à partir d'un seul module. Ils ont dimensionné chaque canal au moteur qu'il allait entraîner, et ils ont choisi des modules à trois axes dont la combinaison de courant correspondait à la distribution de charge réelle de la machine. L'A06B-6079-H302 reflète exactement cette pensée.

Désigné SVM3-12/12/20, ce module de la série alpha 6079 de FANUC délivre 3,0 A sur les axes L et M — suffisant pour les moteurs alpha dans la gamme la plus légère — tout en augmentant l'axe N à 5,9 A pour alimenter un moteur gérant une demande de couple significativement plus importante. Deux canaux dimensionnés pour un travail plus léger ; un canal dimensionné pour l'axe le plus lourd. Ce n'est pas un compromis ou une variante étrange — c'est la réponse technique correcte à un profil de charge de machine spécifique et courant.

Sande Electric stocke l'A06B-6079-H302 en état neuf et d'occasion, expédiant dans le monde entier sous 0 à 3 jours ouvrables.

Architecture du module : la dépendance au PSM qui définit la famille 6079

Avant de discuter des spécifications des axes, l'architecture d'installation du H302 mérite une attention particulière. Cette unité est un SVM — Servo amplifier Module — pas une unité autonome avec son propre redresseur. Il se connecte à un bus CC partagé alimenté par un Power Supply Module (PSM) installé séparément dans la même armoire de commande. Le PSM gère toute la conversion AC-DC pour l'armoire. Le SVM3-12/12/20 ne gère que le contrôle de courant pour ses trois axes.

Cela signifie que le H302 n'a pas de bornes d'entrée AC. L'alimentation entrante arrive sous forme de tension de bus CC dans la plage de 283 à 325 V, déjà redressée et filtrée par le PSM en amont. Si le PSM tombe en panne, le H302 — et tous les autres modules SVM partageant ce bus — cessent de fonctionner. Si le H302 tombe en panne, le PSM et les autres modules continuent de fonctionner normalement.

Toute personne qui se procure ce module en remplacement doit vérifier que l'armoire contient un PSM fonctionnel avant de conclure que le module SVM est la source de la panne. Une sous-tension du bus CC au niveau de l'armoire ou une défaillance de charge du bus immobilisera tous les modules SVM simultanément, et ce schéma — toutes les alarmes d'axes en même temps — est parfois confondu avec une défaillance de module lorsque le PSM ou le câblage du bus est le problème réel.

Où se situe le H302 : lecture de la plage asymétrique du SVM3

Le SVM3-12/12/20 occupe une position spécifique dans la famille des modules à trois axes 6079 qui reflète son application prévue :

Le H302 est le premier pas au-dessus du H301 tout léger — le changement minimum qui donne à l'axe N plus de courant sans augmenter la taille des deux autres canaux. Les machines conçues avec ce module attribuent généralement L et M aux axes entraînant des moteurs α1/3000 ou α2/3000, tandis que N entraîne un α2/3000 ou α3/3000 dans une application plus exigeante, ou occasionnellement un α4/4000 à des charges modérées.

Installer le H304 tout égal (20/20/20) sur une machine conçue autour du H302 ne causera pas de dommages — les canaux à courant plus élevé fonctionneront simplement à une fraction de leur capacité sur L et M. Mais se procurer le H304 en substitut augmente le coût et complique les futures commandes en rompant la correspondance de la documentation. La meilleure approche est d'identifier et de stocker la bonne pièce.

Pourquoi l'axe N reçoit la mise à niveau : configurations de machines courantes

Dans les installations où le H302 était le plus couramment utilisé, l'axe N gérait l'un des quelques scénarios récurrents.

Sur les centres d'usinage horizontaux, les axes L et M déplacent la palette dans deux directions horizontales tandis que N assure le mouvement vertical avec le poids complet de la tête de broche. La composante gravitationnelle sur l'axe N seul pousse son exigence de couple moyenne au-dessus de ce dont un moteur α1 ou α2 a besoin, même à des profondeurs de coupe modérées.

Sur les centres de tournage avec axes auxiliaires, L et M peuvent entraîner le contre-poupée et le porte-outil tandis que N entraîne le chariot principal effectuant le passage de tournage longitudinal — la demande de courant la plus élevée sur la machine.

Sur les cellules multi-axes avec un axe C rotatif ajouté à une base à trois axes, l'axe rotatif a souvent un moteur plus lourd pour gérer l'inertie de la pièce pendant l'indexation, se mappant naturellement au canal N avec sa marge de courant plus élevée.

Aucune de ces applications ne pousse N dans le territoire de la classe 40 qui nécessiterait un H305 ou un H306. Les 5,9 A du canal N de classe 20 se situent dans la plage où un moteur alpha de taille moyenne gère le travail sans que l'unité ne devienne physiquement plus grande ou ne tire significativement plus du PSM partagé.

Spécifications techniques

La séparation d'interface 6079 vs 6096 : bien choisir la génération

Le SVM3-12/12/20 de la série 6079 a un homologue direct dans la famille SVM alpha de nouvelle génération : l' A06B-6096-H302, qui porte la même désignation SVM3-12/12/20 et des courants d'axe identiques, mais utilise une interface fibre optique FSSB plutôt qu'une PWM de type A. Les deux modules ne peuvent pas être substitués l'un à l'autre.

Le H302 de la série 6079 fonctionne avec les commandes FANUC Series 15, 16, 18 et 21 — la génération non-i — en utilisant un faisceau de câbles parallèle depuis la carte d'interface servo de type A du CNC. Le H302 de la série 6096 fonctionne avec les commandes de la série i (16i, 18i, 0i-C/D et similaires) via un câble fibre optique plastique. L'installation d'un module 6096 sur une machine avec un CNC non-i, ou d'un module 6079 sur une machine avec un CNC de la série i équipé FSSB, produit une erreur de communication immédiate au démarrage.

La méthode d'identification la plus sûre reste l'étiquette du numéro de pièce sur le module installé. Les quatre chiffres du milieu — 6079 ou 6096 — rendent la génération de l'interface explicite, que la documentation de l'armoire CNC soit disponible ou non. Si l'étiquette est endommagée, la désignation du modèle CNC est la vérification la plus fiable : non-i (Series 16, 18, 21 sans le suffixe "i") nécessite 6079 ; série i (16i, 18i, 21i) nécessite 6096.

Commande, Paiement et Expédition

Expédition mondiale via DHL et FedEx sous 0 à 3 jours ouvrables à partir du paiement confirmé. L'expédition combinée est disponible pour les commandes multi-articles.

Méthodes de paiement acceptées :

• Virement bancaire (T/T) — toutes les valeurs de commande
• PayPal — commandes jusqu'à 500 USD
• Western Union — toutes les valeurs de commande

Les droits de douane et les taxes d'importation sont à la charge de l'acheteur à destination.

Garantie et politique de retour

Les retours sont acceptés pour les unités arrivant endommagées, incomplètes, non conformes à la description, ou confirmées non fonctionnelles dans les 4 jours suivant la réception. L'étiquette de garantie doit être intacte. Les frais de retour sont à la charge de l'acheteur. Les retours pour commandes erronées ou changement d'avis ne sont pas acceptés.

Questions fréquemment posées

Q1 : L'axe N de ma machine déclenche des alarmes de surintensité lors de coupes lourdes, mais les axes L et M vont bien. Cela signifie-t-il que seul l'étage de sortie de l'axe N à l'intérieur du H302 est défaillant, et pourrais-je faire fonctionner la machine sur seulement deux axes tout en me procurant un remplacement ?

R : Une alarme de surintensité uniquement sur l'axe N qui laisse L et M inchangés est cohérente avec une panne isolée à l'étage de sortie N — les trois étages de sortie à l'intérieur du module SVM3 sont indépendants de leurs circuits de contrôle de courant respectifs, même s'ils partagent le bus CC. Cependant, avant de conclure que le module est défaillant, effectuez des tests de résistance d'isolement du moteur sur le moteur de l'axe N avec le câble moteur déconnecté à l'extrémité du module. Une alarme de surintensité de l'axe N qui apparaît immédiatement à l'activation de l'axe — avant toute commande de mouvement — pointe presque toujours vers un défaut d'enroulement du moteur ou une rupture d'isolation du câble plutôt qu'une défaillance de l'étage de sortie du module. Remplacer le module sans confirmer l'intégrité de l'isolement du moteur entraînera la même alarme sur la nouvelle unité si le moteur est la cause réelle. Quant à faire fonctionner sur deux axes : cela dépend entièrement des exigences opérationnelles de la machine et de ce que l'axe N entraîne. Le CNC peut être configuré pour laisser l'axe N dans un état d'inhibition d'alarme à des fins de maintenance sur certaines machines, mais cela est spécifique à la machine et doit être vérifié avec la documentation de l'OEM.

Q2 : Je trouve le 6096-H302 plus facilement que le 6079-H302 sur le marché actuel. Puis-je installer le module FSSB dans ma machine avec un CNC Series 18 (non-i) si je change également la carte d'interface servo du CNC ?

R : En théorie, changer la carte d'interface servo à l'intérieur du CNC de Type A à FSSB permettrait la communication avec le module 6096 — mais en pratique, ce n'est rarement un simple échange de carte. La carte d'interface servo FSSB pour les systèmes CNC de série i est une génération matérielle différente de la carte de Type A d'une Series 18, et le logiciel du CNC doit également prendre en charge la communication servo FSSB. Les commandes de la série 18 ne prennent pas nativement en charge le FSSB dans leur logiciel servo standard ; le chemin de mise à niveau implique le remplacement du CNC lui-même plutôt qu'une carte interne, ce qui transforme une décision d'achat de module en un projet de mise à niveau complète du CNC. Pour les machines qui doivent rester en production sur une plateforme Series 18, se procurer le 6079 H302 correct est la voie appropriée. Si la feuille de route à long terme d'une machine inclut de toute façon une mise à niveau du CNC, ce projet plus large est le bon contexte pour aborder le changement d'interface de commande.

Q3 : Ma machine avait initialement une variante SVM3 différente (spécifiquement le H301, SVM3-12/12/12) installée. Le moteur de l'axe N a été mis à niveau plus tard vers un modèle plus grand. Devrais-je maintenant installer le H302 en remplacement, ou le changement de module nécessite-t-il d'autres modifications de l'armoire ou du CNC ?

R : Si le moteur de l'axe N a été légitimement mis à niveau vers un modèle de la gamme α2/3000 à α4/4000 et que les paramètres servo de l'axe N du CNC (code moteur, paramètre 2020) ont été mis à jour pour refléter le nouveau moteur, alors l'installation du H302 à la place du H301 est mécaniquement et électriquement simple — l'entrée du bus CC, le câble d'interface et les connexions d'alimentation moteur sont identiques entre les deux variantes de module. Les étapes clés sont : confirmer que le courant nominal du moteur N mis à niveau se situe dans les 5,9 A de sortie du canal N du H302 (sans le dépasser) ; vérifier que le code moteur de l'axe N du CNC correspond au modèle de moteur réel ; et vérifier que le PSM dans l'armoire était déjà dimensionné pour la charge accrue de l'axe N due à la mise à niveau du moteur. Si la mise à niveau du moteur a été effectuée correctement avec une attention portée au PSM et aux paramètres au moment voulu, le remplacement du module est direct.

Q4 : Après avoir installé un H302 de remplacement, les trois axes s'initialisent correctement mais l'axe N présente une dérive de position lors des mouvements de contournage fin — les axes L et M suivent parfaitement. Que faut-il investiguer ?

R : La dérive de position de l'axe N sur un module correctement initialisé, lorsque L et M suivent proprement, ramène le problème soit au réglage de la boucle de vitesse de l'axe N, soit au chemin de retour de l'encodeur de l'axe N. Commencez par l'encodeur : vérifiez que le câble de l'encodeur de l'axe N est bien en place sur le connecteur de retour de l'axe N du module — qu'il n'est pas échangé avec le connecteur L ou M, ce qui est possible si les câbles ont une apparence similaire et ont été dérangés lors du remplacement. Un connecteur d'encodeur partiellement en place peut produire un signal de position intermittent qui provoque une dérive à basse vitesse sans déclencher d'alarme d'encodeur complète. Ensuite, vérifiez que le paramètre de gain de la boucle de vitesse de l'axe N (paramètre 2043 ou équivalent pour votre série CNC) n'a pas été modifié lors d'un dépannage précédent — un gain de vitesse significativement inférieur aux spécifications du modèle moteur produira une réponse lente et dérivante de l'axe N, même avec un retour de position correct. Comparez la valeur actuelle du paramètre avec la table des spécifications moteur pour le modèle exact du moteur de l'axe N avant de l'ajuster.

Q5 : Nous exploitons quatre machines identiques utilisant ce module. Quelle est la stratégie de pièce de rechange recommandée étant donné que la série 6079 est arrêtée ?

R : Avec quatre machines identiques et une pièce arrêtée, le calcul du risque favorise la conservation d'au moins deux unités confirmées fonctionnelles en stock. Une unité fournit une capacité d'échange immédiate pour la première machine qui tombe en panne ; la seconde assure une couverture pendant que le stock de remplacement est réapprovisionné — une fenêtre d'approvisionnement imprévisible avec des pièces héritées arrêtées et qui peut s'étendre de quelques jours à quelques mois en fonction de la disponibilité mondiale des surplus au moment de la panne. Pour les installations où ces machines fonctionnent en équipes de production, le coût d'immobilisation lié à l'attente d'une unité approvisionnée dépasse généralement de loin le coût de possession de deux pièces de rechange en stock. Certaines installations avec six machines identiques ou plus en conservent trois. Une considération supplémentaire : étant donné que les canaux L et M du H302 (3,0 A) sont moins sollicités que le canal N (5,9 A) en utilisation typique, les défaillances de l'étage de sortie N ont tendance à être plus fréquentes que les défaillances L ou M dans les unités vieillissantes. Si les axes N de vos machines ont des cycles de service agressifs, tenez compte de ce schéma de défaillance dans la quantité de stock. Contactez-nous pour discuter des prix multi-unités et confirmer la profondeur de stock actuelle avant de vous engager dans un plan d'approvisionnement.
