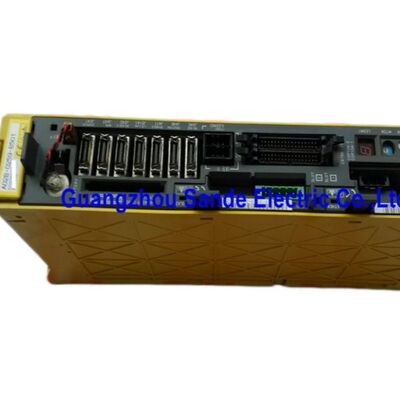

FANUC A06B-6080-H301 Module Servo — Description du produit

Quand le terme est "Module", les détails comptent

Les personnes recherchant des composants servo FANUC utilisent parfois les termes "amplificateur", "contrôleur" et "module" de manière interchangeable. Avec le A06B-6080-H301, le mot "module" a une signification spécifique. La série 6080 est conçue autour d'une architecture de servomodule modulaire — une approche système où des modules de commande individuels s'insèrent dans une infrastructure d'alimentation partagée, plutôt que chaque unité hébergeant sa propre étage de puissance indépendante.

Cette distinction est importante au stade du remplacement. L'A06B-6080-H301 n'est pas un contrôleur autonome avec son propre redresseur et bus DC. Il fonctionne en conjonction avec une unité d'alimentation FANUC (PSM) au sein du même armoire servo. Si vous commandez un remplacement, le module lui-même est ce dont vous avez besoin — l'alimentation et les autres composants de l'armoire restent en place.

En un coup d'œil

La série 6080 : Modulaire par conception

La série 6080 de FANUC représente un changement architectural important dans la manière dont les systèmes de commande servo étaient empaquetés pour les machines-outils CNC. Au lieu d'attribuer un amplificateur autonome à chaque groupe d'axes, l'approche 6080 utilise un module d'alimentation centralisé associé à des modules de commande servo séparés — chacun responsable de sa propre logique de commande d'axe mais tirant son alimentation du PSM partagé.

Cette topologie modulaire offrait des avantages réels dans les grands systèmes multi-axes : évolutivité plus facile, diagnostic de panne simplifié (une défaillance de module n'arrête pas l'infrastructure d'alimentation), et une disposition d'armoire plus organisée. Elle est devenue fondamentale dans la façon dont FANUC structurait les systèmes servo à la fin des années 1990 et au début des années 2000, et bon nombre de ces installations restent en service actif aujourd'hui.

Le H301 au sein de la famille 6080 gère trois axes servo à partir d'un seul boîtier de module. Trois axes de mouvement CNC coordonnés — typiquement X, Y et Z sur un centre d'usinage — gérés par une seule unité remplaçable. Lorsque cette unité doit être remplacée, le H301 est la pièce exacte requise.

Comprendre le contexte de l'armoire modulaire

Avant de commander, il est utile de comprendre où l'A06B-6080-H301 s'intègre dans le système de commande plus large :

Le module 6080 se branche dans une armoire servo qui contient également un PSM (Power Supply Module) FANUC et potentiellement d'autres modules d'axe. Le PSM gère la conversion AC-DC et les fonctions de freinage régénératif pour l'ensemble de l'armoire. Le module H301 reçoit l'alimentation du bus DC du PSM et gère indépendamment le contrôle de courant, le traitement du retour de position et la commutation du moteur pour ses trois axes assignés.

Lors du diagnostic d'une panne servo dans ce type de système, la première étape consiste toujours à déterminer si la panne provient du PSM ou d'un module d'axe spécifique. Une panne PSM affecte généralement tous les axes simultanément. Une panne de module a tendance à être spécifique à un axe ou limitée aux axes qui partagent ce module. Si votre machine affiche des alarmes servo sur seulement trois axes et que ces axes correspondent à un H301, le module lui-même devient le point central de l'enquête.

Stock neuf et occasion — Ce qui est actuellement disponible

Les deux conditions sont en stock, sous réserve de disponibilité en temps réel. Parce que la série 6080 a été largement déployée sur les centres d'usinage CNC de taille moyenne à grande des principaux OEM japonais et européens, les unités d'occasion provenant de systèmes mis hors service ou mis à niveau sont relativement accessibles — et beaucoup restent en bon état de fonctionnement.

Les unités neuves bénéficient d'une garantie complète de 12 mois et sont le bon choix lorsque la machine en question est critique, exécute des cycles de production exigeants, ou lorsque vous avez besoin d'une confiance maximale dans le remplacement. Les unités d'occasion sont livrées avec une garantie de 3 mois et représentent une option pratique pour le stock de secours, les machines à faible utilisation, ou les situations sensibles au budget.Les niveaux de stock pour les modules FANUC anciens peuvent changer rapidement. Confirmez la disponibilité avant de finaliser votre commande.

Méthodes de paiement et expédition

Paiement accepté :

Virement bancaire (T/T) pour toute valeur de commande, sans supplément. PayPal pour les commandes jusqu'à 500 USD, frais de traitement d'environ 3,9–4,4 %. Western Union pour toute valeur de commande.Expédition :

Dans les 2–4 jours ouvrables suivant le paiement confirmé, via DHL ou FedEx vers la plupart des destinations internationales. Les acheteurs dans les régions à accès limité aux coursiers doivent nous contacter avant de commander. Tous les droits de douane, taxes d'importation et frais de dédouanement sont à la charge de l'acheteur. Plusieurs unités peuvent être combinées en un seul envoi pour des frais de transport consolidés.Couverture de garantie — Claire et simple

Unités neuves :

Garantie de 12 mois à compter de la date de livraison. Unités d'occasion : Garantie de 3 mois à compter de la date de livraison.La garantie s'applique à la défaillance fonctionnelle dans des conditions d'installation et d'exploitation normales. Elle ne couvre pas les dommages physiques survenus après la livraison, les défauts causés par un câblage incorrect ou une configuration de paramètres erronée, ni les dommages dus à des conditions d'exploitation en dehors des spécifications nominales du module.

Les retours sont acceptés pour les marchandises arrivant endommagées ou non conformes à la description — signalez-le le jour même ou le jour ouvrable suivant la réception. Les unités non fonctionnelles signalées dans les 4 jours suivant la livraison sont également éligibles au retour ou au remplacement. Les retours pour changement d'avis et les achats de mauvais articles sont exclus. Toutes les unités retournées doivent porter l'étiquette de garantie d'origine, intacte et non modifiée.

Applications typiques de machines

L'A06B-6080-H301 est le plus souvent associé à :

Centres d'usinage CNC de taille moyenne à grande exécutant des contrôleurs FANUC Series 16i, 18i ou 21i avec des armoires de commande servo modulaires

• Centres d'usinage 5 axes où plusieurs modules de la série 6080 couvrent différents groupes d'axes
• Tours et machines de fraisage-tournage équipés de FANUC avec des configurations servo multi-axes complexes
• Robots industriels et systèmes de fabrication flexibles où l'architecture modulaire 6080 a été adoptée par les intégrateurs de systèmes
• Équipements de production lourds dans les installations automobiles, aérospatiales et d'ingénierie de précision
• Questions fréquemment posées

Q1 : Quelle est la différence entre un "module servo" FANUC comme l'A06B-6080-H301 et un "amplificateur servo" des séries 6090 ou 6093 ?

La principale différence réside dans l'architecture d'alimentation. Les amplificateurs servo des séries 6090 et 6093 sont largement des unités autonomes avec leurs propres étages d'alimentation — ils reçoivent une entrée AC et gèrent la conversion complète et la fonction de commande moteur en interne. L'A06B-6080-H301, faisant partie de la série modulaire 6080, est un module de commande qui dépend d'un module d'alimentation séparé (PSM) FANUC pour son alimentation du bus DC. Le H301 gère les étages de commande servo et de sortie pour trois axes, mais il ne contient pas son propre redresseur. Cela signifie que vous n'avez qu'à remplacer le module H301 lui-même lorsque le module tombe en panne — le PSM et les autres composants de l'armoire restent en place.

Q2 : Ma machine a plusieurs modules servo dans l'armoire — comment savoir lequel est l'A06B-6080-H301 ?

Dans une armoire servo modulaire FANUC, chaque module est étiqueté directement sur son panneau avant ou sa face supérieure avec son numéro de pièce complet. Localisez le module dont l'étiquette indique A06B-6080-H301 et notez les affectations d'axes qu'il couvre — ceci est généralement documenté dans le schéma de l'armoire électrique de la machine. Si l'étiquette est endommagée ou illisible, le manuel de maintenance de la machine ou le schéma de câblage de l'armoire de commande FANUC identifiera quel module gère quels axes par position de slot.

Q3 : Un module H301 défaillant peut-il provoquer des alarmes sur tous les axes de la machine, ou seulement sur les axes qu'il contrôle ?

Un A06B-6080-H301 défaillant générera généralement des alarmes spécifiques aux trois axes que ce module contrôle. Les autres axes — desservis par différents modules dans la même armoire — devraient rester inchangés, en supposant que le module d'alimentation (PSM) fonctionne normalement. Si tous les axes s'alarment simultanément, le PSM ou la distribution d'alimentation du bus DC est la source la plus probable du problème. Les alarmes spécifiques à un axe qui correspondent clairement à un groupe de trois axes sont un indicateur beaucoup plus clair que le module H301 correspondant nécessite une attention.

Q4 : Dois-je reprogrammer quelque chose après avoir remplacé l'A06B-6080-H301 par une unité neuve ou d'occasion ?

Pour un remplacement direct de module identique, les paramètres servo sont stockés dans le contrôleur CNC — pas dans le module de commande lui-même dans la plupart des configurations de la série 6080. Cela signifie que le remplacement du module H301 par une pièce de numéro identique ne devrait pas nécessiter de ré-entrer les paramètres servo, tant que la mémoire des paramètres du contrôleur n'a pas été perdue. Cependant, il est toujours bon de sauvegarder l'ensemble des paramètres CNC avant d'effectuer tout remplacement de commande. Si la machine effectue une procédure d'auto-réglage au démarrage, laissez-la se terminer et vérifiez les performances des axes avant de reprendre la production.

Q5 : Y a-t-il un risque à commander un A06B-6080-H301 d'occasion pour une machine de production critique ?

Le risque est gérable mais réel. Les modules d'occasion ont un historique de service qui n'est pas entièrement connu — le stress thermique, les transitoires de tension et les heures de fonctionnement affectent tous la longévité des composants au fil du temps. Pour les machines où les temps d'arrêt ont un coût de production important, une unité neuve avec une garantie de 12 mois est le choix le plus défendable. Les unités d'occasion conviennent bien aux machines de moindre criticité, aux besoins de stock de secours, ou aux situations où les contraintes budgétaires sont un facteur réel. Dans les deux cas, si une unité d'occasion est installée et développe un problème dans les 4 jours suivant la livraison dans des conditions d'exploitation normales, un retour ou un remplacement est disponible dans le cadre de notre politique de garantie.
