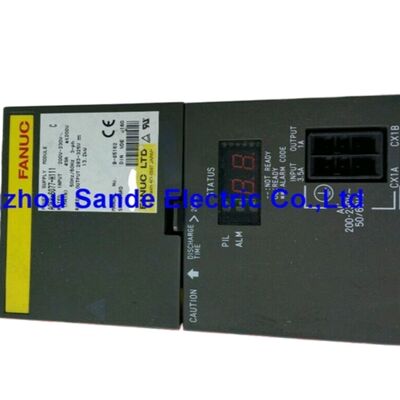

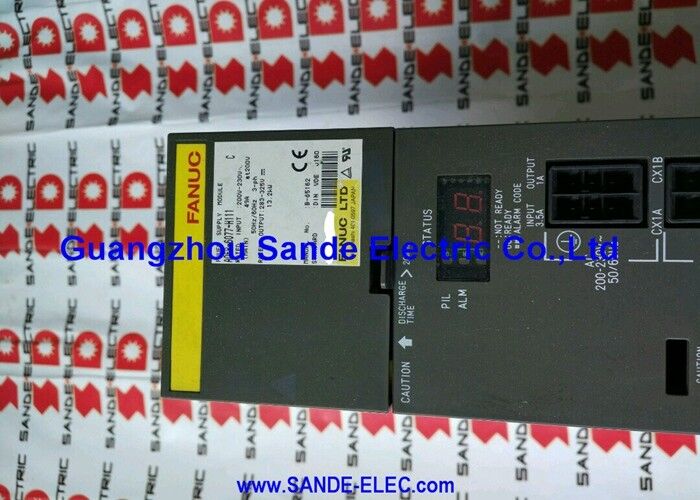

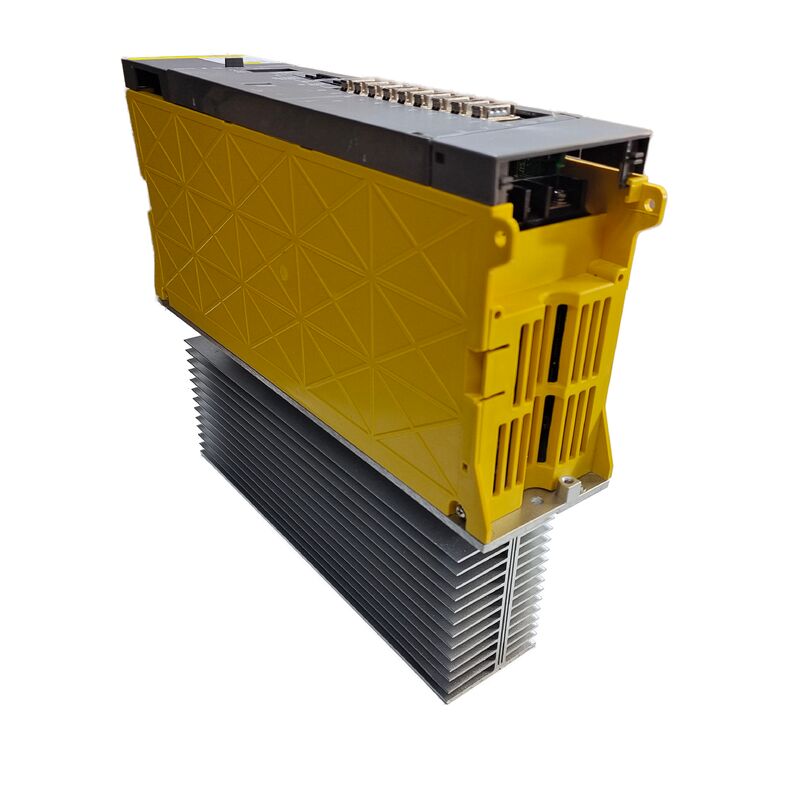

Le module d'amplificateur à broche Fanuc A06B-6078-H206

Fanuc A06B-6078-H206 Le module de fuseau Alpha de première génération5, Interface de type 1, rétroaction JY2/JY4, alimentée par PSM, série 200VAC

Résumé

LeLe produit doit être présenté sous forme d'une couche d'étiquette.est un module d'amplificateur à broche de la série alpha de première génération, désigné SPM-5.5, de la famille d'amplificateurs A06B-6078 de Fanuc.

En tant que module de fuseau compact de classe 5,5 kW, il a été développé pour deux scénarios d'installation spécifiques:et comme amplificateur secondaire ou sous-fuseau sur les centres d'usinage à double fuseau et les centres de tournage où la demande de puissance de la sous-fuseau est modeste par rapport à la fuseau principal.

La série A06B-6078 occupe une place particulière dans l'histoire des amplificateurs alpha de Fanuc en tant que plate-forme alpha de première génération.

Cette architecture a introduit le système PSM/SVM/SPM intégré avant l'arrivée des raffinements HRV à résolution plus élevée dans les séries ultérieures A06B-6082, A06B-6088 et A06B-6102.Le PSM fournit le bus CC partagé, les modules SVM gèrent les entraînements des servo-axes, et le SPM gère la broche, tous tirés du même rail d'amplificateur.

L'A06B-6078-H206 s'intègre naturellement dans cette architecture, jumelée aux modules de la série SVM A06B-6079 sur le même rail dans les machines de son époque.

L'empreinte du module de 66,8 × 70 mm est physiquement compacte pour un entraînement à broche de 5,5 kW.

La philosophie de conception du module d'entraînement intégré de Fanuc a permis cette petite taille, making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.

Principales spécifications

Interface de type 1 et rétroaction JY2/JY4

L'interface de type 1 sur l'A06B-6078-H206 se connecte au CNC via l'interface série de broche, permettant les fonctions avancées de broche qui définissent la capacité de la broche alpha de première génération:Les contours CsLa rétroaction arrive à l'entraînement via les connecteurs JY2 et JY4,qui transportent les signaux du codeur de position du moteur de broche et les entrées du moniteur de température.

Cette configuration de rétroaction JY2/JY4 est spécifique aux entraînements à broche d'interface de type 1 et distingue les amplificateurs A06B-6078-H206 des amplificateurs à broche d'interface de type 2, de type 3 et de type 4.qui utilisent différents arrangements de connecteurs et ensembles de paramètres.

Le H206 n'est explicitement pas compatible avec ces types d'interfaces ultérieurs

The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.

Le JY4 transporte le signal de surchauffe du moteur depuis le thermistore intégré du moteur, fournissant une entrée de protection thermique qui déclenche l'alarme AL-01 avant qu'un dommage à l'enroulement ne se produise.

Applications sous-fuseaux et petites machines

La classe de puissance continue de 5,5 kW place le SPM-5.5 en dessous des principaux modules à broche de la plupart des centres d'usinage de production, qui fonctionnent généralement avec des entraînements à broche de 7,5 kW à 30 kW.Pour les sous-spindles sur les centres de tournage CNC à deux broches, la broche secondaire effectue des opérations (perçage arrière, tournage, filetage) à des niveaux de puissance qui nécessitent rarement la pleine capacité de la broche principale.

Le SPM-5.5 est le module correctement spécifié pour cette application sans le coût et la taille d'un amplificateur à broche plus grand.

Sur les machines-outils CNC plus petites, les VMC compactes, les machines à forer et à taper et les machines CNC spécialisées, le SPM-5.5 sert d'entraînement principal de la broche lorsque les vitesses d'enlèvement des matériaux et les tailles des outils de l'application sont.5 kW de puissance de broche continue.

Questions fréquentes

Q1: Qu'est-ce qui distingue la variante #H500 de la variante #H501 de la variante A06B-6078-H206?

Les deux variantes sont des modules de broche d'interface SPM-5.5 de type 1 avec des connecteurs de rétroaction JY2/JY4 identiques et les mêmes capacités fonctionnelles.

Les numéros H500 et H501 identifient les révisions mineures des PCB ou les spécifications régionales du marché.

Dans la plupart des applications de remplacement, ils sont fonctionnellement interchangeables.Les différences de paramètres du micrologiciel entre les versions peuvent parfois nécessiter un ajustement..

Q2: L'A06B-6078-H206 peut-il être remplacé par l'A06B-6082-H206 SPM-5.5 de la série de deuxième génération?

L'A06B-6082 est le module à fuseau alpha de deuxième génération avec un contrôle de fuseau HRV amélioré.Les deux partagent la même désignation de modèle SPM et des qualités électriques similaires, mais diffèrent par leur architecture de PCB de contrôle et leur compatibilité avec les paramètres CNC.

Le remplacement entre les générations nécessite de vérifier la compatibilité CNC et les ensembles de paramètres. Ce n'est pas toujours un échange direct.

Consultez la documentation de compatibilité des amplificateurs à broche Fanuc ou un fournisseur de services qualifié avant de tenter une substitution croisée de génération sur une machine de production.

Q3: Quels codes d'alarme CNC indiquent une défaillance de l'A06B-6078-H206?

Les alarmes de broche apparaissent sur l'affichage CNC sous forme de numéros SP-xxx. AL-09 (semi-conducteurs de puissance de surchauffe) indique une panne thermique vérifier que le ventilateur de refroidissement du module fonctionne d'abord.AL-12 (surcorrent de liaison CC) suit généralement la décomposition de l'isolation de l'enroulement du moteur à broche et pointe vers le stade de sortie de l'entraînement.

AL-03 (coup de courant continu) et AL-04 (coup de fuseau d'entrée) indiquent des défaillances de composants internes au sein de l'entraînement.

AL-01 (surchauffe du moteur) et AL-02 (déviation de vitesse excessive) indiquent plus souvent le moteur ou la rétroaction du moteur plutôt que l'entraînement.le numéro spécifique doit être lu à partir de l'écran CNC.

Q4: Quelle est l'architecture alpha de première génération et pourquoi est-elle importante pour les pièces de rechange?

Alpha de première génération fait référence aux familles de modules A06B-6077 PSM, A06B-6079 SVM et A06B-6078 SPM qui ont formé le système d'entraînement alpha intégré original de Fanuc.

Ces modules partagent une architecture de bus CC commune et une génération d'interface PWM.

A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityLe maintien de la cohérence de production dans la pile d'amplificateurs est la stratégie de remplacement la plus sûre.

Q5: Quelles options d'entretien sont disponibles pour un A06B-6078-H206 défectueux?

L'échange est l'option la plus pratique: fournir le module défectueux à une installation de service et recevoir une unité testée et réparée.

La réparation au niveau des composants est disponible pour les défauts de l'étape de sortie du transistor, du ventilateur de refroidissement,et des fusibles internes, ces pièces de service circulent sur le marché de la réparation et sont remplacées lors de la remise en état du module..

Les PCB du H206 ne sont pas vendus séparément par Fanuc, mais sont stockés par des installations de réparation spécialisées.

Toutes les unités correctement entretenues doivent être testées sous charge sur une configuration d'essai Fanuc PSM/SVM avec un moteur à fuseau alpha approprié avant expédition.
