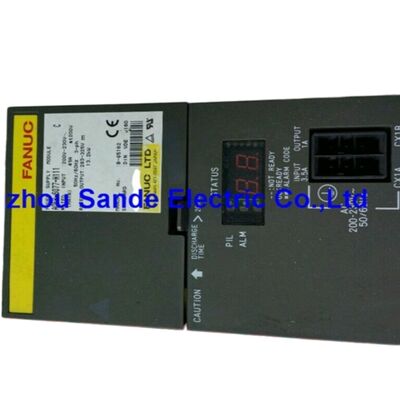

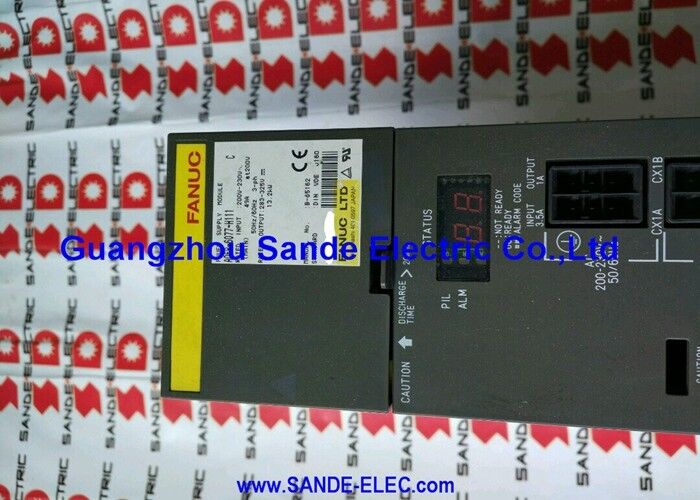

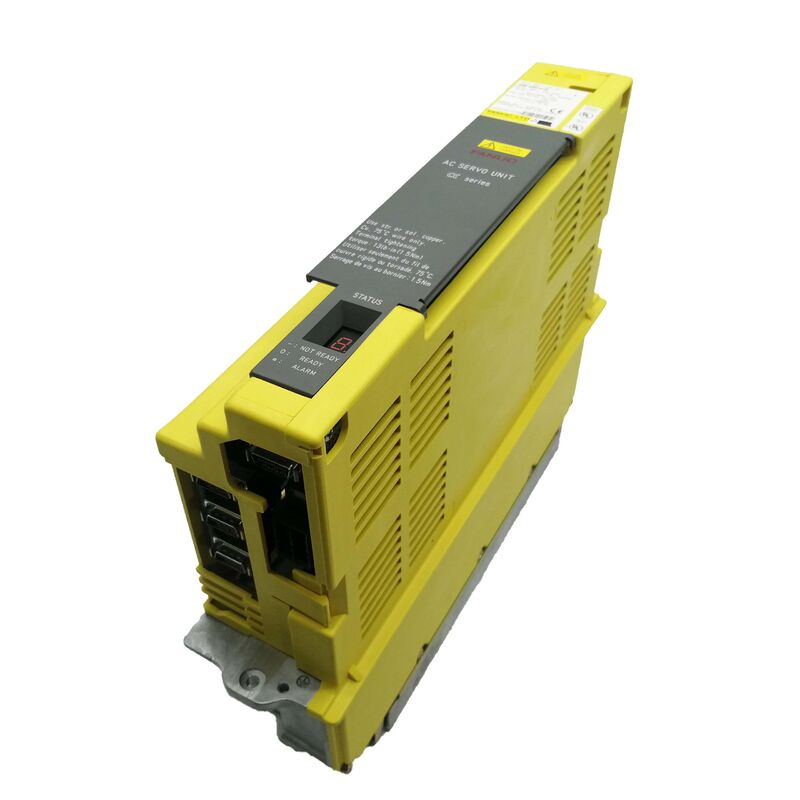

Module amplificateur de broche Fanuc A06B-6089-H104 A06B6089H104 A06B-6089-H104

Fanuc A06B-6089-H104 | Amplificateur d'asservissement Alpha — SVU1-40, Monotaxe, Alimentation autonome 200–230VAC / 13,4A en entrée, 12,5A / 230V en sortie, Type B PWM

Présentation

Le Fanuc A06B-6089-H104 est le SVU1-40 — l'amplificateur d'asservissement alpha monotaxe d'une puissance nominale de 12,5A en sortie continue à partir d'une entrée triphasée de 200–230VAC, 13,4A. Il occupe le niveau intermédiaire de la série A06B-6089 SVU1 de Fanuc, positionné au-dessus de l'unité 18,7A prédécesseur du SVU1-80 et en dessous du SVU1-130 (52,2A) supérieur, ce qui le rend correctement dimensionné pour les servomoteurs alpha α6/3000 et α12/2000 qui alimentaient les centres d'usinage et les tours de taille moyenne pendant les années de production actives de la série alpha.

Comme toutes les unités SVU, la caractéristique architecturale distinctive du H104 est son autonomie : entrée secteur AC triphasé, câble d'interface PWM Type B vers le CNC, et sortie d'alimentation moteur.

Il n'y a pas de connecteur de bus DC et aucune dépendance à un PSM externe.

Le SVU intègre son propre redresseur AC-DC interne qui génère sa tension de bus interne indépendamment, ce qui signifie qu'il peut être installé partout où une alimentation AC triphasée est disponible — à côté du moteur, dans une armoire satellite, ou n'importe où ailleurs sur la machine qui convient à la configuration — sans nécessiter de câblage vers le rail d'entraînement principal.

La puissance nominale continue de 12,5A, soutenue par une capacité de courant de crête de 40A, reflète la classe de moteur que cette unité dessert.

Un moteur α6/3000 entraînant un axe de centre d'usinage de taille moyenne consomme un courant soutenu dans la plage de 5–12,5A pendant les passes de coupe, avec des pics d'accélération que la marge de 40A IPM absorbe proprement.

La puissance de sortie maximale de 4,4kW définit l'enveloppe énergétique dans laquelle le moteur connecté fonctionne.

Cette combinaison de puissances nominales continues et de crête correspond bien à la classe de moteurs α6/α12, produisant une réponse de couple contrôlée sans déclenchement d'alarme de surintensité pendant les cycles de travail d'usinage typiques.

Spécifications clés

Le SVU1-40 dans l'écosystème Alpha Drive

Le SVU1-40 occupe une position intéressante dans la gamme SVU alpha : il offre 12,5A par axe — le même courant continu que le module SVM2-40/40 (A06B-6079-H206) sur chacun de ses deux canaux — mais en tant qu'unité autonome sans dépendance au PSM.

Cela rend le SVU1-40 adapté aux machines où un seul axe nécessite la classe de courant de 12,5A dans un emplacement distant, ou où la conception de la machine appelle une installation monotaxe plus simple plutôt qu'une pile complète PSM/SVM.

Le module SVM compagnon (A06B-6079-H103 ou A06B-6096-H103 côté FSSB) fournit la même puissance nominale SVM1-40S de 9,4A pour cette classe de courant — le SVU1-40 à 12,5A est l'équivalent autonome entrant dans la catégorie de courant supérieure.

Les constructeurs de machines travaillant avec l'écosystème alpha qui ont besoin de la classe 12,5A dans un format autonome choisissent le SVU1-40 ; ceux qui construisent un rail d'entraînement central avec plusieurs axes dans cette classe de courant utilisent des modules SVM et un PSM partagé.

Interface PWM Type B et commandes compatibles

L'interface PWM Type B du SVU1-40 le place fermement dans la génération de commandes CNC Fanuc qui utilisent le Type B pour la communication d'asservissement : Séries 0-D, 0-MF, 16B, 18B et 21B. Le protocole Type B régit la transmission des commandes de position et le retour d'information entre la carte d'interface d'axe du CNC et le SVU1-40.

Chaque unité SVU se connecte directement au CNC via son propre câble PWM dédié — contrairement à la topologie en anneau FSSB des entraînements de série i ultérieurs, chaque SVU PWM est une connexion point à point.

Le manuel B-65192 couvre la procédure de mise en service et de maintenance de cette unité, y compris les étapes d'initialisation des paramètres d'asservissement et les configurations des commutateurs pour le fonctionnement de Type B.

La configuration du commutateur d'interface sur le SVU-40 sur Type B (par opposition à Type A) est la première étape de configuration après l'installation physique.

FAQ

Q1 : Le A06B-6089-H104 a un courant de crête de 40A — cela signifie-t-il qu'il fournit en continu 40A ?

Non. Les 12,5A sont le courant de sortie continu nominal — le courant que l'unité peut supporter indéfiniment dans ses limites thermiques.

La crête de 40A est la limite de courant de courte durée que le module IPM autorise pendant les transitoires d'accélération du moteur.

Ce courant de crête circule pendant des fractions de seconde lors des démarrages rapides d'axe ; un fonctionnement soutenu à 40A dépasserait la capacité thermique de l'unité.

La protection contre les surintensités interne de l'IPM empêche le courant de crête soutenu d'endommager les transistors de sortie.

Q2 : Quels servomoteurs alpha s'associent spécifiquement au SVU1-40 ?

La sortie continue de 12,5A correspond aux moteurs de classe α6/3000 (utilisés sur les axes de taille moyenne plus légers) et aux moteurs de classe α12/2000 (utilisés sur les axes de taille moyenne plus lourds où le couple continu de 12 Nm à 2000 tr/min convient à la charge de la machine).

Les deux classes de moteurs consomment un courant nominal dans l'enveloppe de 12,5A pendant la coupe continue complète.

Les moteurs plus petits que la classe α6 — α1, α2, α3 — fonctionnent avec le SVU1-40 à une fraction de sa capacité de courant ; les moteurs plus grands que la classe α12 dépassent la puissance nominale continue de 12,5A et nécessitent le SVU1-80 ou le SVU1-130.

Q3 : En quoi le SVU1-40 diffère-t-il du SVM1-40S (A06B-6096-H103) au-delà de l'interface ?

Le SVU1-40 (H104) est une unité autonome avec alimentation AC-DC intégrée et une sortie nominale de 12,5A ; le SVM1-40S (H103) est un module de rail à interface FSSB avec une sortie nominale de 9,4A qui tire son alimentation d'un PSM alpha partagé. Le SVU1-40 est architecturalement indépendant ; le SVM1-40S est architecturalement intégré.

Le SVU1-40 est également dans une classe de courant supérieure (12,5A contre 9,4A). Les deux pilotent des moteurs alpha de milieu de gamme, mais le SVU1-40 couvre les moteurs plus grands de cette classe. Remplacez le SVU1-40 par un autre SVU1-40 ; la substitution par un SVM nécessite un changement complet de l'architecture du système.

Q4 : Quels codes d'alarme indiquent des défauts dans le SVU1-40 ?

L'affichage LED à 7 segments sur le panneau avant de l'unité affiche les codes d'alarme. L'alarme 8 (surintensité/alarme IPM) est la plus courante, généralement causée par une rupture d'isolation de l'enroulement du moteur — déconnectez les câbles du moteur et testez la résistance d'isolation avant de condamner l'unité. L'alarme 5 indique une basse tension de liaison DC ; vérifiez l'alimentation AC triphasée en entrée et les fusibles internes.

L'alarme 1 indique un défaut du ventilateur interne ou une basse tension de 5V.

Tous les codes d'alarme pour le SVU1-40 sont documentés dans le manuel B-65192. Adressez immédiatement toute défaillance de ventilateur — à une sortie continue de 12,5A, l'unité génère une chaleur considérable que le ventilateur doit dissiper.

Q5 : La capacité de décharge régénérative du SVU1-40 est-elle importante à connaître pour l'installation ?

Oui. La capacité de décharge régénérative de 100W (sans résistance externe) est pertinente pour les axes qui décélèrent rapidement à partir d'une vitesse élevée — plus d'énergie de décélération que 100W régénérée vers le bus interne nécessite une résistance de décharge régénérative externe pour éviter une surtension du bus DC.

Les axes à forte inertie ou à inversions fréquentes à haute vitesse peuvent dépasser cette limite pendant les cycles de production normaux.

Si la machine génère des alarmes de surtension de liaison DC pendant la décélération, la capacité de décharge régénérative est dépassée et une résistance de décharge correctement dimensionnée doit être ajoutée à l'installation.
