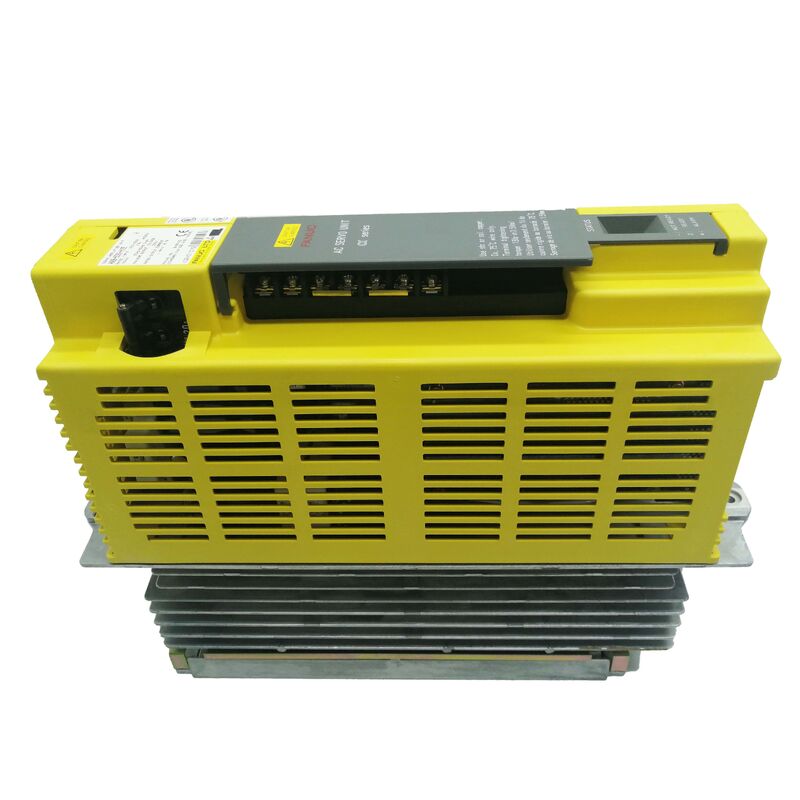

FANUC A06B-6089-H101 — Alpha SVU1-12 : La base d'un seul axe

Un axe. Une unité. Complète.

Lorsqu'un constructeur de machines spécifie l'installation d'un axe CNC, deux philosophies s'affrontent. La première consolide plusieurs axes dans des modules partagés qui puisent dans un bus CC commun — efficace en termes d'espace d'armoire et de récupération d'énergie, mais étroitement couplée : une défaillance de l'alimentation met à terre tous les axes de ce bus. La seconde traite chaque axe comme une entité électrique indépendante, chacun avec son propre redresseur, sa propre alimentation CA, sa propre limite de défaut. L'A06B-6089-H101 est construit autour de la seconde philosophie.

Désigné SVU1-12 dans la série FANUC alpha, il s'agit d'une unité d'amplificateur servo à axe unique pilotant l'axe L avec une sortie nominale de 3.0A. La désignation "SVU" indique qu'il s'agit d'une unité d'amplificateur servo — une conception autonome avec un redresseur intégré convertissant le CA triphasé entrant directement en bus CC interne, sans dépendance d'un module d'alimentation externe. Le "1" indique un seul axe. Le "12" est la classe de courant : 3.0A en continu, approprié pour les moteurs alpha de la gamme α1/3000 à α2/3000.

Ce que cela signifie concrètement est simple : amenez du CA triphasé 200–230V à l'unité, connectez le câble d'alimentation du moteur, exécutez le retour d'encodeur, câblez l'interface PWM au CNC, et l'axe est opérationnel. Il n'y a rien d'autre à installer, aucun bus à configurer, aucun composant partagé à vérifier au préalable. Si cette unité tombe en panne, seul cet axe s'arrête. Le reste de la machine continue de fonctionner.

Sande Electric propose l'A06B-6089-H101 en état neuf et d'occasion, avec expédition mondiale sous 0–3 jours ouvrables.

Où se situe le SVU1-12 : la gamme d'axes uniques 6089

Au sein de la sous-famille 6089 SVU1, FANUC proposait deux classes de courant. Le H101 fonctionne à 3.0A (classe 12), et le H102 fonctionne à 5.9A (classe 20, désigné SVU1-20). Les deux unités sont physiquement similaires et partagent la même interface PWM de type A. Le choix entre les deux dépend entièrement du moteur connecté.

La puissance nominale de 3.0A du H101 correspond aux moteurs de l'extrémité inférieure du catalogue alpha — spécifiquement les α1/3000 et α2/3000. Ce sont des moteurs compacts utilisés sur des axes avec des exigences de couple plus faibles : petits tours, axes rotatifs auxiliaires, magasins d'outils sur centres d'usinage, ou toute application où la charge mécanique est modeste et les déplacements rapides sont courts. Tenter de faire fonctionner un moteur alpha physiquement plus grand sur le H101 n'est pas une substitution viable — le moteur tirera plus de courant que le stade de sortie de l'amplificateur ne peut supporter, et la protection thermique arrêtera l'axe sous toute charge significative.

Le H102 (SVU1-20) gère le niveau supérieur : α2/3000, α3/3000, α4/4000. Si le moteur installé sur votre machine est de cette classe, le H101 n'est pas la bonne pièce. Les données de la plaque signalétique du moteur et le code du moteur servo du CNC (paramètre 2020) sont les deux moyens les plus rapides de confirmer quelle variante SVU1 la machine nécessite réellement avant de commander.

L'architecture derrière l'unité : pourquoi l'interface PWM de type A est toujours importante

L'A06B-6089-H101 utilise une interface PWM de type A pour communiquer avec le CNC. Il s'agit de l'interface numérique parallèle que les générations antérieures de CNC FANUC utilisaient avant l'introduction de la fibre optique FSSB (Fanuc Serial Servo Bus). Sur les machines équipées de commandes Series 15, 16, 18 ou 21 — les générations non-i —, la carte de commande servo à l'intérieur du CNC émet des signaux PWM qui voyagent via un faisceau de câbles directement vers l'unité d'amplification. La famille alpha SVU a été conçue exactement pour cette interface.

La désignation de type A est importante car FANUC a également fabriqué des unités avec une interface de type B, et les deux ne sont pas électriquement interchangeables malgré le partage de facteurs de forme similaires dans certains cas. Le type A utilise des affectations de broches et des protocoles de signal spécifiques qui diffèrent du type B ; substituer l'un à l'autre entraînera des défauts de communication immédiats entre le CNC et le variateur, et pas seulement une dégradation des performances. Pour identifier si une machine utilise le type A ou le type B, la confirmation la plus rapide est de regarder la désignation de la carte d'interface servo du CNC — la génération de la carte indiquera le type d'interface qu'elle prend en charge.

Pour la gamme 6089 H1xx, toutes les unités utilisent le type A. Il n'existe pas de variante de type B au sein de la sous-famille SVU1.

Spécifications techniques

SVU mono-axe vs multi-axes : une considération pratique d'installation

La famille 6089 comprend également les variantes SVU2 (deux axes) et SVU3 (trois axes). Étant donné qu'une unité multi-axes gère plus d'axes par boîtier, les SVU2 et SVU3 semblent attrayants du point de vue de l'économie d'armoire. Alors pourquoi un constructeur de machines ou un ingénieur de maintenance choisirait-il plusieurs unités SVU1 à la place ?

Quelques scénarios favorisent l'approche mono-axe. Premièrement, la proximité physique : un centre d'usinage où chaque variateur d'axe est monté dans un petit boîtier près du servomoteur, plutôt que consolidé dans une armoire centrale, bénéficie de câbles d'alimentation moteur plus courts et d'un routage de câbles plus simple. Le SVU1 est suffisamment petit pour être monté dans des espaces restreints à proximité de l'axe qu'il pilote. Deuxièmement, l' isolement des défauts : avec des unités SVU1 séparées par axe, un variateur défaillant n'arrête que cet axe. La machine peut encore être capable de fonctionner partiellement ou en mode mono-axe pendant que l'unité défaillante est recherchée et remplacée. Avec un SVU3 à trois axes, la défaillance d'un composant met à terre les trois axes simultanément. Troisièmement, la logistique de remplacement : les unités SVU1 de type identique sont interchangeables entre les axes, faisant d'une seule unité de rechange une sauvegarde pour n'importe quel variateur d'axe L de la machine plutôt qu'une sauvegarde pour une combinaison multi-axes spécifique.

Pour toute machine fonctionnant en continu en production, l'argument de l'isolement des défauts justifie à lui seul l'architecture mono-axe.

Référence d'alarme LED 7 segments : codes d'erreur SVU1-12

L'A06B-6089-H101 affiche des codes d'erreur sur la LED 7 segments visible sur le panneau avant de l'unité. Lorsque la machine s'arrête de manière inattendue et que l'écran d'alarme servo du CNC signale un défaut servo, la vérification de cet affichage directement sur le variateur est la première étape de diagnostic la plus rapide. Les codes courants incluent :

• 1 — Surtension sur le bus CC (vérifier la tension CA entrante et les conditions de régénération)
• 2 — Sous-tension sur le bus CC (vérifier la tension d'entrée triphasée aux bornes de l'unité)
• 3 — Sous-tension du bus CC après charge initiale (perte de phase d'entrée ou état du fusible)
• 8 — Surintensité sur l'axe L (problème d'enroulement moteur ou d'isolation de câble ; vérifier avant de remplacer l'unité)
• A — Défaut IPM (Intelligent Power Module) sur le stade de sortie (défaut matériel de l'unité)
• 9 — Surcharge du circuit de décharge régénérative (régénération dépassant la capacité de l'unité ; vérifier le cycle de service de décélération)

Un "8" ou une alarme de surintensité sur un SVU1-12 qui se produit immédiatement à l'activation de l'axe — plutôt qu'après une période de mouvement — indique presque toujours un défaut d'enroulement dans le moteur connecté ou une rupture d'isolation du câble, et non un amplificateur défaillant. Le test de résistance d'isolement du moteur (test à l'ohmmètre entre les fils d'enroulement du moteur et le châssis du moteur, avec le câble moteur déconnecté à l'extrémité du variateur) est la première étape correcte avant de condamner le H101 lui-même.

Commande, Paiement et Expédition

Expédition mondiale via DHL et FedEx sous 0–3 jours ouvrables à compter du paiement confirmé. L'expédition combinée est disponible lors de la commande de plusieurs unités.

Méthodes de paiement acceptées :

• Virement bancaire (T/T) — toute valeur de commande
• PayPal — commandes jusqu'à 500 USD
• Western Union — toute valeur de commande

Les droits et taxes d'importation sont à la charge de l'acheteur à destination.

Politique de garantie et de retour

Les retours sont acceptés lorsqu'une unité arrive endommagée, incomplète, ou non conforme à la description — ou lorsque l'unité est confirmée non fonctionnelle dans les 4 jours suivant la réception. L'étiquette de garantie doit être intacte sur tout article retourné. Les frais de retour sont à la charge de l'acheteur. Les retours pour commande incorrecte ou changement d'avis ne sont pas acceptés.

Questions fréquemment posées

Q1 : Comment puis-je confirmer si ma machine a besoin d'un H101 (SVU1-12, 3.0A) ou d'un H102 (SVU1-20, 5.9A) ?

R : La vérification définitive est la plaque signalétique du moteur sur l'axe moteur actuellement installé sur la machine. Si le moteur est un α1/3000 ou α2/3000, le H101 est le bon choix. Si le moteur est un α2/3000 utilisé dans une application à plus forte demande, ou un α3/3000, α4/4000, ou supérieur, le H102 (SVU1-20, 5.9A) est requis. Une vérification secondaire est l'écran des paramètres servo du CNC — naviguez vers les paramètres servo et lisez le paramètre 2020 (code moteur) pour l'axe concerné. Croisez ce code avec la table des codes moteurs dans la documentation servo de la machine ; le code indiquera le modèle du moteur, ce qui vous dira directement quelle classe de courant d'amplificateur est nécessaire. Ne supposez pas que l'amplificateur installé est de la bonne spécification pour la machine — une maintenance antérieure peut avoir installé un remplacement incorrect.

Q2 : Que signifie la condition "Neuf scellé d'usine" pour cette unité, et en quoi diffère-t-elle d'une unité d'occasion inspectée ?

R : Neuf scellé d'usine (NFS) signifie que l'unité n'a jamais été installée ni mise sous tension dans une machine. Elle a été sortie de son emballage d'origine FANUC scellé et est restée dans un stockage contrôlé. L'unité conserve son étiquette de garantie FANUC d'origine, tous les capuchons de connecteur et les matériaux d'emballage tels qu'expédiés de l'usine. Cette condition bénéficie de notre garantie d'entrepôt de 12 mois. Une unité d'occasion inspectée, en revanche, a été précédemment installée dans un équipement de production, retirée (soit en raison d'une mise à niveau de la machine, d'un retrait de la machine, ou d'un dépannage), et a été testée sur tous les paramètres électriques avant d'être proposée à la revente. Les unités d'occasion bénéficient d'une garantie de 3 mois. Pour les machines en production continue avec des exigences de disponibilité élevées, le stock NFS élimine toute incertitude quant à l'historique d'exploitation antérieur et est le choix recommandé.

Q3 : Le câble d'interface PWM entre mon CNC et l'A06B-6089-H101 semble intact, mais le CNC affiche une alarme de communication servo immédiatement à la mise sous tension. Que faut-il vérifier avant de conclure que le variateur est défectueux ?

R : Les alarmes d'interface PWM au démarrage sans mouvement préalable sont plus souvent un problème de connexion qu'une défaillance matérielle du variateur. Vérifiez dans cet ordre : premièrement, assurez-vous que le connecteur du câble d'interface est complètement inséré à la fois sur la carte servo du CNC et sur l'unité SVU1 — un branchement partiel d'un connecteur multipin peut déconnecter une ou plusieurs lignes de signal dont le variateur a besoin pour confirmer la communication. Deuxièmement, inspectez le boîtier du connecteur aux deux extrémités pour les broches pliées ou repoussées ; une broche qui semble insérée de l'extérieur peut s'être retirée du contact à l'intérieur. Troisièmement, si la machine est restée inutilisée, vérifiez la corrosion sur les contacts du connecteur — l'interface PWM fonctionne à de faibles niveaux de signal où même une légère oxydation peut interrompre la communication. Nettoyez les contacts avec un nettoyant de contact approprié si de la corrosion est visible. Ce n'est qu'après avoir confirmé que le câble et les connecteurs sont entièrement sains que le variateur lui-même doit être considéré comme la source du défaut.

Q4 : Un A06B-6089-H101 (SVU1-12) peut-il piloter un moteur de la série beta au lieu d'un moteur alpha à titre temporaire ?

R : Pas sans risque, et généralement non recommandé même temporairement. La famille 6089 SVU est spécifiée pour les moteurs de la série alpha, et les paramètres du code moteur dans le CNC sont configurés en conséquence. Les moteurs de la série beta ont des caractéristiques électriques différentes — inductance d'enroulement différente, protocoles de retour d'encodeur différents, et paramètres de réglage de boucle de courant différents. Faire fonctionner un moteur beta sur un SVU alpha peut entraîner des oscillations, un courant incontrôlé, ou des défauts servo en fonction de la divergence des paramètres du moteur par rapport au profil alpha attendu par le stade de contrôle de l'amplificateur. Même si le moteur fonctionne physiquement sans alarme immédiate, le variateur fonctionne en dehors de son ensemble de paramètres conçu et peut produire un contrôle de position et de vitesse inexact. L'approche correcte lorsqu'un moteur alpha n'est pas disponible est d'attendre le moteur correct plutôt que de faire un pont avec un type incompatible.

Q5 : Existe-t-il un remplacement FANUC moderne direct pour l'A06B-6089-H101 qui puisse être substitué sans changer le CNC ?

R : Il n'existe pas de remplacement direct "plug-and-play" dans la production actuelle de FANUC. La famille 6089 SVU utilise une interface PWM de type A liée aux générations de CNC plus anciennes (Series 15, 16, 18, 21 non-i). Les variateurs FANUC modernes utilisent une interface fibre optique FSSB et nécessitent des CNC de série i. Substituer un variateur moderne à un H101 sur une machine avec un CNC non-i nécessiterait de remplacer la carte d'interface servo du CNC, ce qui dans la plupart des cas signifie remplacer le CNC lui-même — un projet d'investissement, pas un simple remplacement de composant. La solution pratique pour maintenir les machines en fonctionnement sur ces systèmes hérités est de conserver un stock d'unités H101 testées. Compte tenu de l'âge de fabrication de la série 6089, le stock neuf scellé d'usine devient de moins en moins disponible avec le temps ; sécuriser une réserve de deux ou trois unités pour les machines à forte utilisation est une stratégie de maintenance raisonnable. Contactez-nous pour discuter des prix pour plusieurs unités si votre installation exploite plusieurs machines de ce type.
