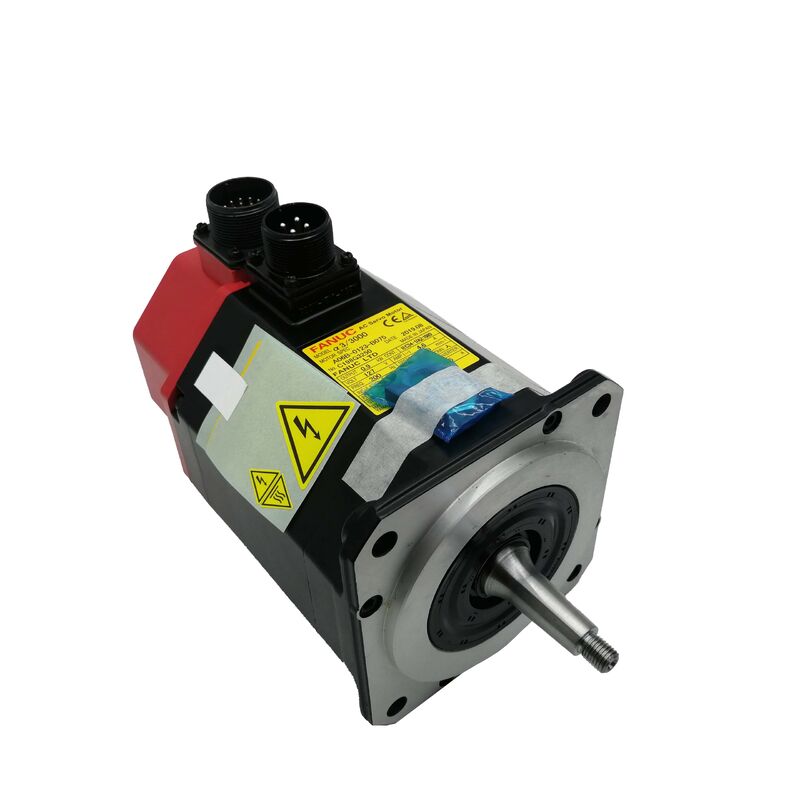

Moteur servo AC Fanuc A06B-0123-B075
Alpha 3/3000, arbre conique, encodeur A64, sans frein
Présentation du produit
Numéro de pièce : A06B-0123-B075
Également recherché sous les noms suivants : A06B0123B075, FANUC A06B-0123-B075, Fanuc Alpha 3/3000
Modèle de moteur : α 3/3000
Série : Série Alpha originale Fanuc
Classification : Moteur servo sans balais AC Série Alpha Fanuc -- couple de décrochage 3 Nm, 0,9 kW, 3 000 tr/min, arbre conique, sans frein, encodeur incrémental A64, IP65
Spécifications techniques
| Paramètre |
Valeur |
| Numéro de pièce |
A06B-0123-B075 |
| Modèle de moteur |
α 3/3000 |
| Puissance nominale |
0,9 kW |
| Couple de décrochage |
3 Nm |
| Courant de décrochage |
4,6 A |
| Vitesse nominale |
3 000 tr/min |
| Tension d'entrée du moteur |
127 V (3 phases) |
| Encodeur |
Alpha A64 (incrémental, 64 000 ppr) |
| Type d'arbre |
Conique avec clavette |
| Frein électromagnétique |
Aucun |
| Indice de protection |
IP65 |
| Amplificateurs compatibles |
Amplificateurs SVU série alpha d'origine Fanuc |
| Commandes compatibles |
Fanuc Séries 0, 15, 16, 18 (génération alpha d'origine) |
| Origine |
Japon |
Alpha 3/3000 dans la famille Alpha
La série alpha originale Fanuc a alimenté les machines-outils CNC dans les années 1990 et 2000, avec de nombreuses machines encore en production aujourd'hui. Le A06B-0123-B075 offre une solution de remplacement à l'identique lorsque ces moteurs tombent en panne.
Avec un couple de décrochage de 3 Nm et une puissance de 0,9 kW, le α 3/3000 occupe le segment compact de la gamme alpha d'origine, ce qui le rend idéal pour les axes d'avance plus légers sur les machines-outils CNC de petite à moyenne taille. Les applications incluent les entraînements X et Z sur les tours compacts, les axes auxiliaires sur les centres d'usinage et les mécanismes de positionnement secondaires.
L'encodeur vitesse nominale de 3 000 tr/min combinée à une vis à billes de pas de 5 mm offre une performance de déplacement rapide de 15 m/min. La tension d'entrée moteur de 127 V à un courant de décrochage de 4,6 A confirme la compatibilité avec les amplificateurs SVU alpha d'origine.
Conception à arbre conique
L'arbre conique de précision avec clavette offre un accouplement auto-centrant qui assure un positionnement répétable. La géométrie conique enregistre automatiquement le moyeu de manière concentrique lors de l'installation, tandis que la clavette assure une transmission de couple positive.
Note d'installation :Utilisez toujours un extracteur de moyeu approprié appliqué sur la face du moyeu lors du retrait. N'utilisez jamais de cales ou de chocs contre le corps du moyeu. Inspectez les surfaces coniques et d'alésage avant de réinstaller sur le nouveau moteur.
Compatibilité de l'encodeur incrémental A64
L'encodeur Alpha A64 délivre 64 000 impulsions par révolution via l'interface d'encodeur parallèle incrémental. Considérations opérationnelles clés :
- Homing requis à chaque mise sous tension : L'A64 ne conserve pas sa position lors de la mise hors tension
- Compatibilité spécifique à la génération : Incompatible avec les amplificateurs de la série αi qui nécessitent un protocole d'encodeur série
- Nécessite un amplificateur SVU alpha Fanuc d'origine pour un fonctionnement correct
À 64 000 ppr sur une vis à billes de pas de 5 mm, la résolution de la boucle de position est d'environ 78 nm par compte.
Configuration sans frein
La désignation B075 confirme l'absence de frein électromagnétique. La position de l'axe au repos est maintenue par le verrouillage servo de l'amplificateur SVU alpha, ce qui est suffisant pour les axes horizontaux sans composantes de charge gravitationnelle.
Important : Pour les axes verticaux ou les avances inclinées nécessitant un maintien mécanique, utilisez la variante freinée A06B-0123-B175. Le B075 n'est pas une substitution sûre sur les axes soumis à la gravité.
Référence de configuration de la série A06B-0123
| Numéro de pièce |
Arbre |
Frein |
Encodeur |
| A06B-0123-B075 |
Conique |
Aucun |
A64 incrémental |
| A06B-0123-B175 |
Conique |
Oui (frein) |
A64 incrémental |
| A06B-0123-B075#7076 |
Conique |
Aucun |
A64 (IP67) |
Toutes les variantes partagent les spécifications du corps du moteur α 3/3000. Faites correspondre exactement la configuration de remplacement à l'originale.
Compatibilité amplificateur et CNC
Nécessite un amplificateur SVU alpha d'origine Fanuc. Les plateformes CNC compatibles incluent Fanuc Séries 0, 15, 16 et 18 de la génération alpha d'origine. Non compatible avec les amplificateurs de la série αi ou les variateurs de la série β.
Après l'installation, vérifiez que les paramètres de l'axe (code type moteur, limite de courant, vitesse maximale) sont correctement définis pour les spécifications du α 3/3000.
Applications typiques
- Axes d'avance X et Z de tours CNC - Entraînements principaux de chariot et de contre-broche sur les centres de tournage CNC compacts
- Axes d'avance de petits centres d'usinage - Entraînements X, Y et Z sur les centres d'usinage verticaux compacts
- Axes secondaires et auxiliaires - Entraînements de positionnement supplémentaires sur les machines multi-axes et les tables rotatives
Questions fréquemment posées
Ce moteur est-il compatible avec les amplificateurs Fanuc αiSV ?
Non. L'A64 utilise l'interface d'encodeur parallèle de la plateforme alpha d'origine, qui est électriquement incompatible avec les amplificateurs αiSV qui nécessitent un protocole d'encodeur série. Ce moteur doit être associé à un amplificateur SVU alpha Fanuc d'origine.
Pourquoi l'axe fait-il un homing à chaque mise sous tension de la CNC ?
L'A64 est un encodeur incrémental sans rétention de position hors tension. Un déplacement de retour de référence est requis à chaque mise sous tension pour établir la coordonnée machine, ce qui est un comportement normal pour tout équipement de la série alpha d'origine.
Le B075 (sans frein) peut-il remplacer un moteur B175 (avec frein) ?
Uniquement sur des axes horizontaux confirmés sans composante de charge gravitationnelle. Le frein B175 est un mécanisme de sécurité pour les axes verticaux et inclinés. Le verrouillage servo seul ne peut pas maintenir un axe sous l'effet de la gravité lorsque l'amplificateur est désactivé.
Comment le moyeu de l'arbre conique est-il correctement retiré lors du remplacement du moteur ?
Utilisez un extracteur de moyeu appliqué sur la face du moyeu, en appui sur l'extrémité de l'arbre. N'utilisez jamais de cales, de ciseaux ou de chocs contre le corps du moyeu. Après le retrait, inspectez les surfaces coniques et d'alésage du moyeu avant la réinstallation.
Le A06B-0123-B075 est-il réparable ou uniquement remplaçable ?
Entièrement réparable. Les installations de réparation qualifiées traitent tous les modes de défaillance courants, y compris le remplacement des roulements, le remplacement de l'encodeur A64, la réparation des enroulements du stator et le remplacement des joints. Pour les installations gérant plusieurs machines, la conservation d'une unité d'échange testée minimise les temps d'arrêt.
