Moteur servo AC Fanuc A06B-0141-B075
Numéro de pièce : A06B-0141-B075
Série :Moteur servo AC ALPHA
Modèle : AC12 / 2000
État : Neuf / Reconditionné / Échange disponible
Présentation du produit

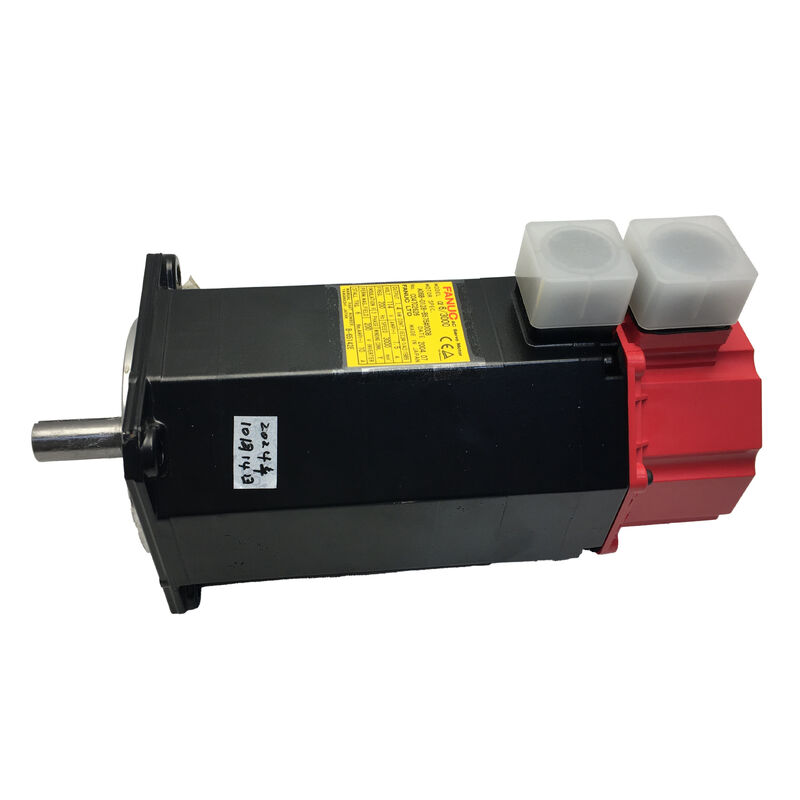

Le Fanuc A06B-0141-B075 est un moteur servo AC haute performance de la série ALPHA de Fanuc, spécifiquement le modèle AC12/2000. Reconnaissable à son capuchon d'extrémité rouge distinctif, ce moteur offre un contrôle de mouvement de précision pour les machines-outils CNC de petite à moyenne taille. Il offre un équilibre optimal entre un design compact et un couple de sortie continu, ce qui le rend idéal pour les fraiseuses, les tours et les centres d'usinage nécessitant des performances d'axe constantes et répétables.
Spécifications techniques
| Paramètre |
Valeur |
| Puissance de sortie nominale |
2,1 kW |
| Couple continu |
12 Nm |
| Courant nominal |
8,8 A |
| Phases |
3 phases |
| Tension nominale |
155 V |
| Fréquence nominale |
133 Hz |
| Vitesse maximale |
2 000 tr/min |
| Configuration de l'arbre |
Droit (sans clavette) |
| Frein |
Aucun |
| Indice de protection |
IP67 |
| Couleur du capuchon d'extrémité |
Rouge (Génération ALPHA) |
Caractéristiques de conception et de construction
Conçu pour la fiabilité en atelier, le moteur AC12/2000 fonctionne à une vitesse maximale de 2 000 tr/min, ce qui le rend bien adapté aux entraînements de vis à billes à couplage direct et aux axes de contournage critiques pour la vitesse d'avance. La puissance de couple continu de 12 Nm assure une rigidité d'axe élevée sous charge sans nécessiter de matériel d'entraînement surdimensionné.
L'étanchéité IP67 montée en usine offre une protection supérieure contre l'immersion temporaire, avec des joints d'arbre, des points d'entrée de connecteur et le boîtier du moteur tous conçus pour résister aux environnements difficiles. Cela prolonge les intervalles de maintenance dans les applications riches en liquide de refroidissement où les moteurs standard présenteraient une contamination prématurée des roulements ou une dégradation de l'enroulement.
La conception sans frein simplifie le câblage et réduit le poids total du moteur, ce qui le rend approprié pour les axes horizontaux ou les applications où le variateur servo maintient la position grâce à un contrôle de couple actif.
Compatibilité et applications
Le A06B-0141-B075 s'associe aux variateurs servo de la série ALPHA de Fanuc (modules SVM/SVU) et est compatible avec les plateformes de commande CNC Fanuc 0, 0i, 16, 18, 21 et similaires, en fonction de la configuration du variateur.
Couramment utilisé pour les avances d'axes (X, Y ou Z) sur les petits centres d'usinage verticaux, les centres de tournage et les machines d'électroérosion à fil, ce moteur était standard sur la plateforme RoboDrill de Fanuc et chez les constructeurs tiers utilisant des chaînes cinématiques Fanuc.
Important : Lors de la recherche de pièces de rechange, vérifiez le type de dispositif de retour (modèle Pulsecoder) et le brochage du connecteur par rapport à votre moteur existant, car des variantes au sein de la famille 0141 peuvent utiliser des spécifications d'encodeur différentes affectant les paramètres du variateur.
Importance industrielle
Les machines CNC héritées avec des variateurs Fanuc ALPHA restent des actifs productifs dans les installations de fabrication du monde entier. Le A06B-0141-B075 bénéficie d'une documentation et d'un historique de service étendus, avec des unités reconditionnées et excédentaires circulant activement sur les marchés MRO industriels.
Sa construction simple - sans frein, étanche IP67, arbre droit standard - facilite l'entretien, le rebobinage et le remplacement sans modifications mécaniques majeures. Conserver un A06B-0141-B075 de rechange est une stratégie pratique pour minimiser les temps d'arrêt imprévus dans les ateliers exploitant des machines plus anciennes équipées de Fanuc.
Questions fréquemment posées
Quel variateur servo est compatible avec le Fanuc A06B-0141-B075 ?
Ce moteur est conçu pour être utilisé avec les amplificateurs servo de la série ALPHA de Fanuc (modules SVM ou SVU). La compatibilité dépend de la génération spécifique de la commande CNC - généralement les systèmes Fanuc séries 0, 0i, 16, 18 ou 21. Confirmez toujours que les paramètres du moteur du variateur correspondent aux spécifications de l'AC12/2000 avant la mise en service.
Le A06B-0141-B075 comprend-il un encodeur, et quel type est-ce ?
Oui. Les moteurs de la série ALPHA sont livrés avec un Pulsecoder (encodeur) intégré monté à l'arrière. La variante spécifique du Pulsecoder détermine la résolution et le protocole de retour série/parallèle. Vérifiez le numéro de pièce du Pulsecoder sur la plaque signalétique du moteur avant de commander un remplacement pour garantir la compatibilité du variateur.
Ce moteur peut-il être utilisé sur un axe vertical sans frein ?
Il le peut, mais cela nécessite que le variateur servo maintienne un couple de maintien actif lorsque l'axe est stationnaire. Pour les axes verticaux ou chargés par gravité, une variante avec frein (telle que les modèles avec suffixe B076 ou B176) est généralement recommandée pour la sécurité et pour éviter la chute de l'axe lors d'un arrêt d'urgence ou d'une perte de courant.
Que signifie l'indice IP67 pour ce moteur dans un environnement de machine-outil ?
IP67 indique que le moteur est étanche à la poussière et peut résister à une immersion temporaire dans l'eau jusqu'à 1 mètre pendant 30 minutes. En termes pratiques pour les CNC, cela signifie que le moteur est bien protégé contre les éclaboussures de liquide de refroidissement, la brume et les contacts accidentels avec des fluides, mais il ne doit pas être immergé en continu ni exposé à des jets directs à haute pression sans protection supplémentaire.
Comment identifier si un A06B-0141-B075 d'occasion est toujours réparable ?
Vérifiez la plaque signalétique du moteur pour le bon numéro de pièce et inspectez le joint d'arbre pour détecter toute usure ou durcissement. Mesurez la résistance de l'enroulement entre les trois phases ; les valeurs doivent être équilibrées et conformes aux spécifications. Faites tourner l'arbre à la main pour sentir toute rugosité des roulements. Si le Pulsecoder a enregistré des erreurs ou si le moteur a été surchargé, un test complet sur banc ou une évaluation de rebobinage par un centre de réparation de servo qualifié est conseillé avant la réinstallation.
