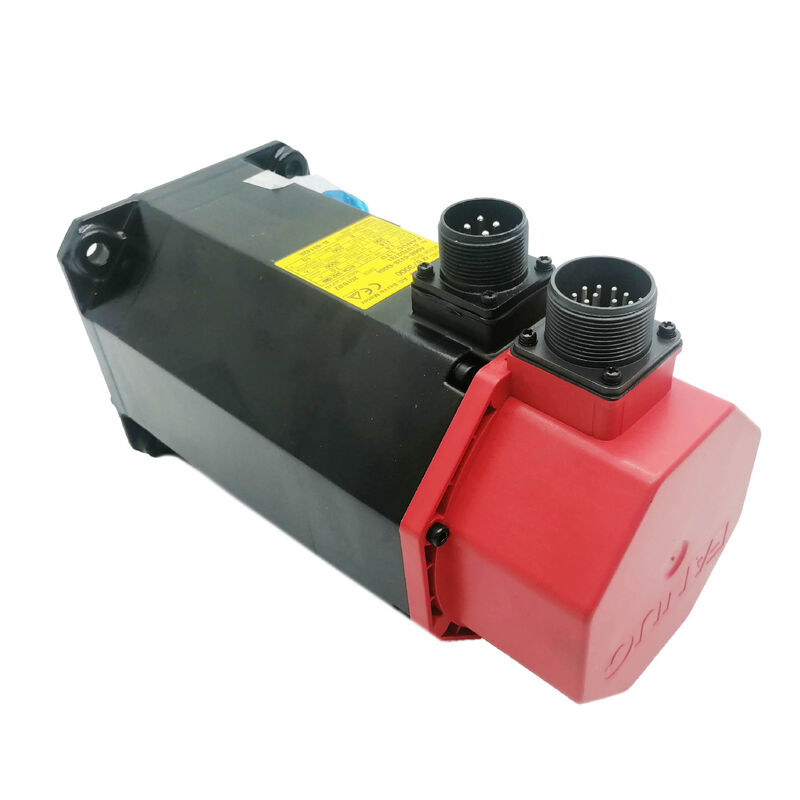

Fanuc A06B-0143-B075 | Servomoteur AC Série Alpha A12/3000 — 2,8 kW, 12 Nm de couple de blocage, 3000 tr/min, 12 A, Encodeur absolu Alpha A64, CNC 16i / 18i / 21i

Présentation

Le Fanuc A06B-0143-B075 est le A12/3000 de la série originale de moteurs Alpha de Fanuc — un servomoteur de 2,8 kW et 3000 tr/min qui a été, pendant plus d'une décennie, une pierre angulaire de la conception des axes des centres d'usinage et des tours CNC de taille moyenne. Les machines construites autour des commandes 16i/18i/21i spécifiaient couramment ce moteur pour les axes X, Y et Z dans la plage de charge moyenne, et le résultat est une base installée massive qui exige encore aujourd'hui un support de maintenance.

La série Alpha elle-même se situe entre les anciens moteurs de la série S et la génération ultérieure Alpha i dans l'histoire des produits Fanuc. Elle a introduit l'encodeur absolu Alpha A64 comme dispositif de retour standard, apportant la capacité de démarrage sans retour de référence au grand public des systèmes de servomoteurs Fanuc d'une manière que les codeurs incrémentaux de la série S n'ont jamais pu faire.

Avec 65 536 comptages par révolution, l'encodeur A64 offre une résolution de position qui dépasse de loin la répétabilité mécanique de tout ensemble de vis à billes, garantissant que l'encodeur n'est jamais le facteur limitant de la précision de l'axe.

Avec un couple de blocage de 12 Nm délivré jusqu'à 3000 tr/min, le A12/3000 gère toute la gamme des tâches d'axe qu'exige un centre d'usinage de taille moyenne — le déplacement rapide à 3000 tr/min est suffisamment rapide pour un positionnement rapide pratique, tandis que le budget de couple de 12 Nm soutient le moteur pendant les cycles d'usinage de poids moyen sans que l'amplificateur de servomoteur n'entre dans la zone limite de courant. C'est pourquoi les constructeurs de machines de l'ère 16i/18i ont choisi cette famille de moteurs si largement : elle fonctionnait adéquatement sur toute la plage de fonctionnement sans nécessiter un amplificateur de taille supérieure.

Spécifications clés

L'encodeur Alpha A64

Lors du lancement de la série de moteurs Alpha, l'A64 a représenté un changement majeur dans le retour d'information des servomoteurs pour le marché grand public des machines-outils de Fanuc.

Le "64" fait référence à 64K — 65 536 comptages de position absolue par révolution à partir d'un encodeur absolu à un seul tour.

À l'époque, il s'agissait d'une amélioration significative de la résolution par rapport aux encodeurs incrémentaux 2500P courants sur les anciens moteurs de la série S, et il fournissait des données de position absolue qui faisaient du démarrage de machine sans retour de référence une norme pratique plutôt qu'une option premium.

Le suffixe complet du numéro de pièce B075 encode le type spécifique d'encodeur et d'arbre : "B0" (pas de frein), "75" (encodeur Alpha A64, arbre lisse).

Le moteur est également disponible en B175 (encodeur A64, frein monté) et B077/B084/B088 (même corps de moteur avec des types d'encodeurs plus modernes, permettant la compatibilité avec les générations d'amplificateurs plus récentes).

Le corps physique du moteur — châssis, enroulements, arbre, roulements — est identique entre ces variantes, c'est pourquoi les conversions de type d'encodeur sont une pratique de maintenance bien établie pour cette famille de moteurs.

Alpha vs Alpha i : Fonctionnement dans un système hérité

Le A06B-0143-B075 appartient à la génération originale de moteurs Alpha, et non à la génération Alpha i (confusion mise à part sur le suffixe B075/B077 — la désignation du numéro de pièce "075" précède la dénomination de la génération Alpha i).

Ce moteur est conçu autour de l'architecture originale de l'amplificateur SVM Alpha, utilisant le protocole de données série de l'encodeur A64 et l'interface d'amplificateur des familles SVM A06B-6079 / A06B-6096.

Les machines fonctionnant avec les commandes 16i/18i/21i et ces amplificateurs Alpha d'origine sont le domicile naturel du A06B-0143-B075.

La combinaison est entièrement validée, a des décennies d'historique sur le terrain et continue de fournir les performances de contrôle de mouvement qui ont rendu ces machines productives. Remplacer un A06B-0143-B075 dans ce système est simple — montage, vérification des paramètres, retour de référence, confirmation des performances.

Réalités de la maintenance pour les moteurs de génération Alpha

Les moteurs de la série Alpha de cette spécification ont maintenant fréquemment plus de 20 ans sur le terrain.

L'usure des roulements est la raison la plus courante de remplacement ou de révision — la combinaison d'années de cycles thermiques, de vibrations et parfois d'une lubrification marginale finit par provoquer du bruit dans les roulements, une augmentation de la température de fonctionnement et des symptômes de bruit de position que la boucle de servomoteur lit comme des perturbations.

Un démontage complet, un nettoyage et un remplacement des roulements redonnent à un moteur mécaniquement sain des performances comme neuves sans le coût d'une nouvelle unité.

La défaillance de l'encodeur est le deuxième événement de service le plus courant.

Les roulements et le système optique de l'encodeur A64 ont une durée de vie limitée, et un moteur avec un encodeur défaillant nécessite soit un remplacement de l'encodeur (restaurant la spécification B075 d'origine), soit une mise à niveau de l'encodeur (conversion vers un type plus récent pour la compatibilité avec un amplificateur modernisé). Les deux voies sont établies et bien prises en charge par les sociétés de service spécialisées dans Fanuc.

FAQ

Q1 : Le A06B-0143-B075 nécessite-t-il un retour de référence à chaque démarrage, ou l'encodeur absolu conserve-t-il la position ?

L'encodeur absolu Alpha A64 conserve la position lors de la mise hors tension, à condition que la batterie de l'amplificateur de servomoteur soit saine. La batterie maintient le comptage multi-tours dans la SRAM de l'amplificateur pendant la mise hors tension de la machine.

Lors de la mise sous tension avec une batterie saine, la CNC lit la position stockée et l'axe est prêt pour le mouvement sans retour de référence.

Si la batterie est épuisée (alarme BAT), les données de position sont perdues et un retour de référence est requis après le remplacement de la batterie.

Q2 : Le A06B-0143-B075 (Alpha) peut-il fonctionner avec un amplificateur SVM A06B-6114 (Alpha i) ?

Les moteurs Alpha et les amplificateurs Alpha i ont été conçus avec des dispositions de rétrocompatibilité, mais il ne s'agit pas d'une substitution prête à l'emploi. La compatibilité dépend de la révision spécifique de l'amplificateur A06B-6114 et du protocole de communication d'encodeur qu'il prend en charge.

Fanuc publie des tableaux de compatibilité dans les manuels de démarrage des amplificateurs Alpha i — consultez-les avant d'essayer d'associer des moteurs Alpha à des amplificateurs Alpha i.

Les réglages des paramètres pour le type de moteur et le type d'encodeur dans la CNC devront correspondre à la combinaison spécifique utilisée.

Q3 : Le B075 n'a pas de frein. Quelles conditions de machine rendent le B175 (avec frein) nécessaire à la place ?

Un frein de maintien est requis lorsque l'axe doit rester stationnaire pendant que le servomoteur est désactivé ou lors d'un arrêt d'urgence, et que la gravité ou les forces mécaniques déplaceraient autrement l'axe.

Le cas le plus courant est un axe orienté verticalement (axe Z sur un centre d'usinage vertical, une fraiseuse à genouillère, un portique) sans contrepoids mécanique.

Sur les axes horizontaux où le frottement et le système mécanique empêchent tout mouvement indésirable lorsque le servomoteur s'arrête, le B075 sans frein est approprié et évite le poids supplémentaire et la complexité du câblage de la variante avec frein.

Q4 : Comment le couple de blocage de 12 Nm se rapporte-t-il à la zone de fonctionnement continu sûre du moteur dans un cycle d'usinage réel ?

Le couple de blocage est le couple continu que le moteur peut supporter indéfiniment à vitesse nulle sans dépasser les limites thermiques — c'est la pire charge thermique.

Dans un cycle d'usinage réel, le moteur alterne entre des déplacements rapides à haute vitesse et faible couple, et des passes d'usinage à vitesse modérée et couple modéré, le couple moyen étant bien inférieur à la valeur de blocage.

La zone de fonctionnement continu sûre s'étend à des vitesses plus élevées en raison d'une meilleure ventilation du moteur et de la diminution de la demande de couple.

L'amplificateur SVM assure la protection thermique par sa limite de courant, empêchant un fonctionnement prolongé au couple de blocage pendant des périodes étendues sur le cycle de fonctionnement réel du moteur.

Q5 : Quel accouplement d'arbre convient à l'arbre droit lisse (sans clavette) du B075 ?

Un accouplement à alésage par frettage ou un moyeu de type serrage (moyeu fendu avec vis de serrage, accouplement à disque sans jeu avec alésage de serrage) est l'approche correcte pour un arbre lisse.

Ces types d'accouplements transmettent le couple entièrement par la force de serrage contre la surface de l'arbre — aucune clavette mécanique n'est impliquée.

La surface de l'arbre doit être propre, non endommagée et exempte de bavures avant de monter l'accouplement.

Si l'accouplement d'origine de la machine a une rainure de clavette pour une clavette, le moteur doit être la variante avec clavette. N'essayez pas d'utiliser un accouplement avec clavette sur un arbre lisse ; la zone de contact de la clavette est absente et l'accouplement glissera sous charge.
