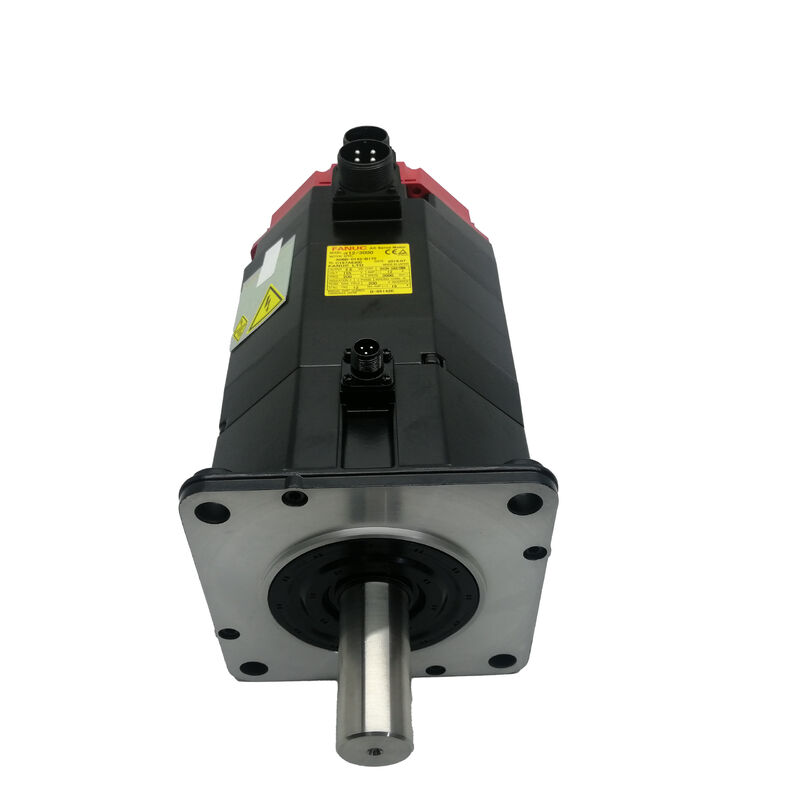

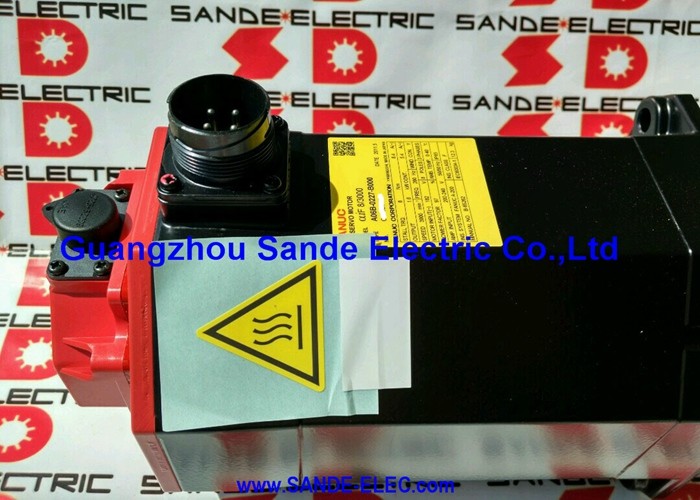

A06B-0145-B077 Fanuc Servo moteur à courant alternatif A06B0145B077 AO6B-OI45-BO77

Le Fanuc A06B-0145-B077... est une série de servomotors.

Numéro de la partie:Les États membres peuvent prévoir des mesures de prévention et de prévention.

Série:Servo moteur ALPHA AC

Modèle:Le montant de la subvention est calculé en fonction des coûts.

Condition:Nouveau / rénové / échange disponible

Résumé

LeLes États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à l'accord.appartient à la famille des servo-moteurs à courant alternatif de la série ALPHA, en particulier au modèle AC22/1500,une des unités de couple plus lourd dans une génération qui est devenue profondément ancrée dans le marché des petites et moyennes machines-outils CNC.

Lorsque les moteurs AC12 couvrent des charges axiales plus légères, l'AC22 atteint un couple nominal continu de 22 Nm et une puissance de 3,8 kW, ce qui le place sur le territoire des grands axes de vis à billes,les tablettes plus lourdes, et les applications où la charge mécanique exige une force plus soutenue qu'un servo compact ne peut fournir.

Le capuchon rouge est la signature visuelle de cette génération d'ALPHA, et l'AC22/1500 était une vue commune sur les axes X, Y et Z des centres d'usinage verticaux de milieu de gamme, broyeurs horizontaux,et centres de tournage où les systèmes de propulsion Fanuc étaient la norme du constructeurÀ 1500 tours par minute maximum, il s'agit d'un moteur à faible vitesse et à couple élevé conçu pour travailler dur à vitesse modérée plutôt que de tourner rapidement avec des charges légères.

L'étanchéité IP67 d'usine, un arbre de sortie droit et aucun frein intégré définissent cette variante particulière.unité robuste conçue pour des environnements où l'exposition au liquide de refroidissement est régulière et où les exigences en matière d'entraînement par axe sont constantes.

Principales spécifications

Où se trouve l'AC22 dans la gamme ALPHA

L'étape de l'AC12 au cadre AC22 est significative: le couple double presque, le tirage du courant augmente considérablement et le moteur grandit physiquement pour correspondre.

Sur une machine avec une selle lourde ou une grande table de travail,l'AC22/1500 fournit le couple soutenu nécessaire pour maintenir des débits d'alimentation précis sous pleine charge de coupe sans que le servo-entraînement de chasse ou l'axe perdent leur intégrité de position au milieu du passage.

Le plafond de 1 500 tours par minute détermine la façon dont ce moteur est appliqué.500 tours par minute se traduit par un taux de traverse rapide qui convient aux machines pour lesquelles il a été conçu, mais un cheval de bataille solide et à couple élevé pour les axes où la rigidité sous charge compte plus que la vitesse maximale.

La fréquence électrique de 100 Hz à vitesse nominale reflète cette priorité de conception.

Fonctionnant à un courant nominal de 19 A, l'AC22/1500 nécessite une capacité de courant de servo-amplificateur de taille appropriée.

Il s'agit de l'un des moteurs les plus exigeants en courant de la famille ALPHA dans cette classe de taille, et il vaut la peine de confirmer la qualification du module d'entraînement lors de tout remplacement ou travaux de retrofit.

Étanchéité IP67 ️ Norme d'usine

La classification IP67 de cette variante n'est pas une modification de l'après-vente, elle est intégrée au moteur en usine.et le boîtier du moteur sont tous conçus pour résister à une immersion temporaire, ce qui dans un contexte de machine-outil signifie que le moteur gère la pulvérisation de liquide de refroidissement, la saturation de brouillard et l'accumulation inévitable de fluide qui se produit autour des zones d'entraînement des axes sur les machines de production occupées.

Pour les ateliers utilisant des systèmes de refroidissement à haute pression ou des installations de refroidissement à fuseau traversant où la migration du fluide autour des entraînements d'axe est une préoccupation constante,la classification IP67 se traduit directement par un temps moyen plus long entre les pannes par rapport aux moteurs avec des valeurs de protection inférieures.

La contamination des roulements et la dégradation des enroulements due à l'entrée du liquide de refroidissement sont parmi les principales causes de défaillance prématurée du servo-moteur.

Note sur l'arbre, le frein et l'installation

L'arbre droit sans frein garde l'installation mécanique et électrique propre.et il n'y a pas d'exigences supplémentaires d'alimentation en frein à 24 VDC à gérer.

Pour les axes horizontaux ou les applications où le servo-entraînement est maintenu en position grâce à la rétention de couple actif, cela est tout à fait approprié.une variante de freinage devrait être envisagée à la place ce moteur n'est pas cette variante.

L'accouplement à des vis à billes, à des entraînements à courroie de réglage ou à des servocouplages est conforme à la pratique standard pour la taille du châssis ALPHA AC22.

Les dimensions de l'arbre droit sont cohérentes dans la série ALPHA pour cette classe de châssis, ce qui simplifie l'approvisionnement en raccords et en composants d'entraînement lors de l'entretien des machines existantes.

Compatibilité avec le pilote et le contrôle

L'A06B-0145-B077 est compatible avec les servo-amplificateurs de la série Fanuc ALPHA et les paires avec la gamme de plates-formes CNC Fanuc qui étaient courantes au cours de cette génération de moteurs 18, 21 et contrôles connexes.

La dimension du servo-amplificateur doit tenir compte du courant nominal de 19 A; un module d'entraînement de taille insuffisante provoquera des pannes de surcourant continu dans des conditions de charge axiale normales.

Comme pour tous les moteurs de la série ALPHA, les paramètres du servo-entraînement doivent être réglés pour correspondre au type de moteur spécifique.

Le code du type de moteur, la vitesse maximale, and encoder specification all need to match the installed motor — particularly important when swapping between AC12 and AC22 frame sizes where a previous repair may have used a non-original replacement.

L'approvisionnement et l'évaluation des conditions

Le moteur AC22/1500 ALPHA reste disponible sur le marché des servomoteurs rénovés et excédentaires.ou des signes de dépassement du liquide de refroidissement un joint de l'arbre dégradé est souvent le premier indicateur qu'un moteur a fonctionné dans un environnement humide au-delà de sa durée de vie du joint.

Mesurez la résistance de l'enroulement en trois phases pour l'équilibre et vérifiez la résistance de l'isolation à la terre.

Tout moteur présentant des signes de décoloration de l'enroulement, d'odeur de brûlure ou de contamination par le liquide de refroidissement à l'intérieur du boîtier doit être évalué par un atelier de réparation de servo qualifié avant sa réinstallation.

Questions fréquentes

Q1: Quel servo-amplificateur est compatible avec le Fanuc A06B-0145-B077?

Ce moteur nécessite un servo-amplificateur de la série Fanuc ALPHA (module SVM ou SVU) capable de gérer au moins 19 A de courant de sortie continu.

Il s'intègre aux commandes CNC Fanuc, y compris les plates-formes des séries 0, 0i, 16, 18 et 21.Le servo-entraînement doit être paramétré avec le code de type de moteur correct pour l'AC22/1500 ne pas supposer un entraînement configuré pour un moteur AC12 va fonctionner correctement cette unité sans mise à jour des paramètres.

Q2: Pourquoi le moteur AC22/1500 fonctionne-t-il à une vitesse maximale inférieure à celle des moteurs de la série AC12?

L'AC22 est conçu autour d'un couple élevé à des vitesses modérées.

Le plafond de 1500 tours par minute est un compromis de conception délibéré: en optimisant la géométrie électromagnétique du moteur pour la densité de couple plutôt que pour le fonctionnement à grande vitesse,Il offre la rigidité d'axe et la force de coupe soutenue que les machines-outils de taille moyenne exigent..

Q3: Ce moteur n'est pas équipé de freinage? Est-il adapté à un axe vertical?

L'A06B-0145-B077 n'a pas de frein intégré, de sorte que le servo doit fournir un couple de maintien actif pour empêcher le mouvement de l'axe lorsqu'il est stationnaire.

Pour les axes verticaux qui transportent un poids important de pièce à usiner ou de table, une variante de freinage est le choix technique le plus sûr.Le fait de s'appuyer uniquement sur l'entraînement pour maintenir un axe vertical fortement chargé présente un risque lors de l'arrêt E, servo alarme, ou événements de perte de puissance.

Q4: Que signifie IP67 en termes pratiques pour une machine-outil?

IP67 signifie que le moteur est totalement étanche à la poussière et peut résister à l'immersion dans l'eau jusqu'à un mètre pendant 30 minutes.Cela signifie principalement que le moteur tolère des éclaboussures continues de liquide de refroidissement, brume et accumulation de liquide sans pénétration dans le boîtier.

Cela ne signifie pas que le moteur est adapté au lavage à jet à haute pression ou à l'immersion permanente, mais à l'exposition normale au liquide de refroidissement de la machine-outil.IP67 offre un avantage significatif de durée de vie par rapport aux moteurs classés IP54 ou IP65.

Q5: Le moteur A06B-0145-B077 peut-il remplacer directement un moteur de la série AC12 sur le même axe de la machine?

Le châssis AC22 est physiquement plus grand, les dimensions de l'arbre diffèrent, le courant nominal est plus élevé et les paramètres du servo-entraînement doivent être reconfigurés.

L'échange entre les moteurs AC12 et AC22 sur un axe existant nécessite une évaluation mécanique du montage du moteur et de l'accouplement, une confirmation que l'amplificateur installé peut fournir le courant supérieur,et une revue complète des paramètres dans le CNC.

Le fait de les considérer comme interchangeables sans cette vérification est un moyen fiable de créer un défaut de transmission ou un problème d'alignement mécanique.
