A06B-0146-B075 Fanuc Servo moteur à courant alternatif A06B0146B075 AO6B-OI46-BO75

Fanuc A06B-0146-B075 | Série ALPHA Servomoteur AC a22/1500 — IP65, Arbre droit

Numéro de pièce : A06B-0146-B075

Série : Servomoteur AC ALPHA

Modèle : a22 / 1500

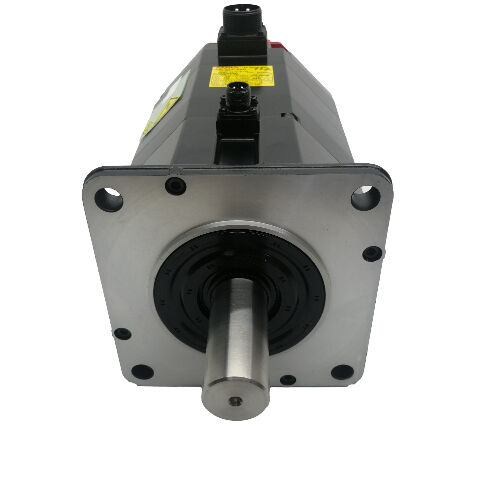

Variantes d'arbre : Lisse droit (#7000) / Claveté droit (#7008)

État : Neuf / Reconditionné / Échange disponible

Aperçu

Le Fanuc A06B-0146-B075 est un servomoteur AC de taille moyenne de la série ALPHA — modèle a22/1500 — conçu pour le travail d'axe soutenu et à couple élevé que les machines-outils CNC de petite et moyenne taille exigent.

Avec un couple continu de 22 Nm et une puissance de sortie de 3,8 kW, ce n'est pas un moteur de positionnement léger. Il a été conçu pour entraîner de véritables charges mécaniques : de grandes vis à billes, des chariots lourds et des axes où les forces de coupe sont importantes et où le système servo doit maintenir la précision de l'avance sans vaciller sous charge.

Le capuchon d'extrémité rouge est la marque de fabrique de la génération ALPHA, et l'a22/1500 qui le porte était une vision familière sur les entraînements d'axes des centres d'usinage verticaux, des tours et des plateformes de fraisage pendant la période où cette série de moteurs était en production active.

Il fonctionne à un maximum de 1 500 tr/min — un choix de conception délibéré à basse vitesse et à couple élevé — et fonctionne sur une alimentation triphasée de 157 V à 100 Hz, consommant 19 A à charge nominale.

Un détail pratique qu'il est bon de connaître d'emblée : le A06B-0146-B075 a été produit en deux configurations d'arbre sous le même numéro de pièce de base.

Le suffixe #7000 désigne un arbre droit lisse sans clavette, et le suffixe #7008 désigne un arbre droit claveté.

Les deux sont identiques électriquement et mécaniquement à tous autres égards — la variante d'arbre est la seule différence, mais elle est critique lors de la commande d'un remplacement ou de la spécification d'un accouplement.

Spécifications clés

Couple élevé à vitesse modérée — la philosophie de conception de l'a22

L'a22/1500 occupe une place spécifique dans la hiérarchie des moteurs ALPHA. La valeur de couple est le chiffre déterminant — 22 Nm continus le placent bien au-dessus des moteurs de la famille AC12 et dans un domaine où le moteur est censé déplacer et contrôler de véritables charges mécaniques lourdes.

Le plafond de 1 500 tr/min est le compromis qui rend cette densité de couple possible dans un cadre de taille gérable : la conception électromagnétique privilégie la production de force par rapport à la vitesse de rotation.

Pour les applications de machines-outils, cela se traduit directement par la capacité de l'axe. Un moteur de cette classe peut maintenir les vitesses d'avance programmées sous pleine charge de coupe lors d'un grand passage de dressage ou d'une coupe d'ébauche lourde, où un moteur à couple plus faible montrerait une baisse de vitesse ou une limitation du courant d'entraînement.

Le courant continu de 19 A reflète cette puissance de couple — la sélection de l'amplificateur servo et le dimensionnement des câbles doivent tous deux être adaptés à cette valeur nominale, et non estimés à partir d'un moteur plus léger de la même famille.

À 100 Hz de fréquence nominale et 157 V, les paramètres du système d'entraînement pour ce moteur sont spécifiques.

Ils ne sont pas partagés avec les AC12 ou d'autres variantes a22 fonctionnant à des vitesses nominales différentes. Cela est important lors de la mise en service d'un remplacement : le paramètre de type de moteur de l'amplificateur servo doit correspondre exactement aux spécifications de l'a22/1500.

Variantes d'arbre : Lisse vs Claveté

Le A06B-0146-B075 a été produit en deux configurations d'arbre, et les deux restent en circulation :

#7000 — Arbre droit lisse : Pas de clavette. Le couple est transmis entièrement par la force de serrage de l'accouplement. Convient aux accouplements servo de précision (à soufflet, à mâchoires ou à disque) où la concentricité et une connexion sans jeu sont prioritaires, et où le profil de charge n'inclut pas de chocs sévères ou de renversements de couple élevés soutenus.

#7008 — Arbre droit claveté : Comprend une clavette standard usinée dans l'arbre.

La clavette assure une transmission mécanique positive qui résiste au glissement sous les charges de choc et les changements de direction répétés — important pour les arrangements entraînés par courroie, les montages de poulie, ou tout entraînement où l'accouplement ne peut garantir une transmission de couple complète par la seule force de serrage.

Lors de la commande d'un moteur de remplacement, il est essentiel d'identifier quelle variante d'arbre est installée sur la machine avant de l'acheter.

Installer un moteur à arbre lisse dans une position conçue pour un arbre claveté — ou vice versa — nécessite soit un nouvel accouplement, soit une modification de l'arbre, deux opérations qui ajoutent du temps et du coût à ce qui devrait être un remplacement simple.

Étanchéité IP65

La classification IP65 de l'a22/1500 offre une protection complète contre l'infiltration de poussière et une résistance aux jets d'eau à basse pression dirigés.

Dans le contexte d'un environnement de machine-outil CNC, cela couvre la brume de liquide de refroidissement, les éclaboussures accidentelles des opérations de coupe et le nettoyage à l'air comprimé — les conditions d'exposition quotidiennes auxquelles les servomoteurs sur les machines productives sont constamment confrontés.

IP65 est un cran en dessous de la classification IP67 trouvée sur les variantes ALPHA entièrement étanches à l'immersion.

Pour la plupart des positions d'entraînement d'axe sur un centre d'usinage standard, IP65 est suffisant. Si l'emplacement de montage du moteur reçoit un flux direct de liquide de refroidissement à haut volume ou se trouve dans une zone sujette à l'accumulation de liquide de refroidissement, il est utile d'évaluer si l'installation nécessite une protection supplémentaire ou si une variante classée IP67 serait le meilleur choix à long terme.

Compatibilité d'entraînement et de contrôle

Le A06B-0146-B075 fonctionne avec les amplificateurs servo de la série ALPHA de Fanuc — modules SVM et SVU — et est compatible avec les générations de commandes CNC Fanuc qui étaient courantes aux côtés de cette série de moteurs, y compris les plateformes des séries 0, 0i, 16, 18 et 21.

Avec un courant nominal de 19 A, le module amplificateur doit être spécifié pour gérer cette charge. Associer l'a22/1500 à un amplificateur sous-dimensionné est un moyen fiable de générer des défauts de surintensité soutenus dans des conditions de coupe normales.

Pour les projets de modernisation et de réparation, confirmez le type de dispositif de retour sur le moteur installé et assurez-vous que les paramètres du variateur servo reflètent le code de type de moteur correct, la vitesse maximale et les spécifications de l'encodeur avant la mise en service de l'axe.

Notes sur l'approvisionnement et l'inspection

Les deux variantes d'arbre #7000 et #7008 du A06B-0146-B075 sont disponibles sur le marché des servomoteurs reconditionnés et d'occasion. Lors de l'évaluation d'une unité d'occasion, commencez par l'arbre — vérifiez l'usure, le frottement à la clavette sur les variantes #7008, et tout signe de dommage par impact d'accouplement à l'extrémité de l'arbre. Mesurez la résistance des enroulements triphasés pour l'équilibre et testez la résistance d'isolement à la terre.

Inspectez le joint d'arbre IP65 pour détecter tout durcissement ou craquelure, en particulier sur les moteurs ayant une longue histoire de service dans des environnements humides. Faites tourner l'arbre à la main pour sentir la rugosité des roulements, et vérifiez que le connecteur de l'encodeur et la sortie du câble ne sont pas endommagés avant de procéder à l'installation.

FAQ

Q1 : Quelle est la différence entre les variantes A06B-0146-B075 #7000 et #7008 ?

La seule différence est la configuration de l'arbre. Le #7000 a un arbre droit lisse sans clavette ; le #7008 a un arbre droit claveté. Électriquement et mécaniquement, ils sont identiques à tous autres égards — même couple nominal, même courant, même encodeur, même montage.

Avant de commander un remplacement, confirmez quelle variante d'arbre est installée sur la machine pour éviter une incompatibilité d'accouplement à la réception.

Q2 : Quel variateur servo est compatible avec ce moteur, et la valeur nominale de 19 A est-elle importante pour la sélection ?

Oui — le courant nominal de 19 A est une exigence stricte pour la sélection de l'amplificateur. Le moteur est conçu pour les amplificateurs servo de la série ALPHA de Fanuc (modules SVM/SVU) associés aux commandes CNC des séries 0, 0i, 16, 18 ou 21.

Le module amplificateur doit être capable de fournir 19 A en sortie continue. Un module sous-dimensionné entrera en limitation de courant sous charge d'axe normale et produira des défauts thermiques ou de surintensité pendant l'usinage.

Q3 : Pourquoi l'a22/1500 fonctionne-t-il à une vitesse maximale inférieure à celle des moteurs ALPHA plus petits ?

L'a22/1500 est optimisé pour la densité de couple, pas pour la vitesse maximale. Produire 22 Nm de couple continu dans un cadre de taille pratique nécessite une conception électromagnétique qui privilégie la production de force à basse vitesse. Le plafond de 1 500 tr/min est le résultat direct de cette priorité de conception.

Pour les axes qui nécessitent une vitesse de déplacement élevée avec des charges plus légères, un moteur plus petit et plus rapide de la famille ALPHA est le choix approprié — mais pour les entraînements d'axes à charge lourde, la conception axée sur le couple de l'a22/1500 est la spécification correcte.

Q4 : Ce moteur n'a pas de frein — est-ce une limitation pour certaines applications ?

Pour les axes horizontaux et les applications où le variateur servo maintient une rétention de couple active au repos, aucun frein n'est nécessaire et l'installation plus simple est un avantage.

Pour les axes verticaux supportant un poids important de la pièce ou de la table, un moteur sans frein intégré dépend entièrement du variateur pour le maintien de la position — ce qui présente un risque en cas d'arrêt d'urgence, d'alarme servo ou de perte de puissance. Dans ces cas, une variante avec frein doit être spécifiée. Le A06B-0146-B075 ne convient pas comme remplacement direct sur un axe vertical chargé par gravité sans évaluer la stratégie de maintien de l'axe.

Q5 : Le moteur que j'ai retiré a un arbre claveté mais je ne trouve qu'un remplacement à arbre lisse — puis-je l'adapter ?

Techniquement, un moteur à arbre lisse peut être utilisé dans une application à arbre claveté si l'accouplement est remplacé par un type à serrage uniquement et si les exigences de transmission de couple sont dans la capacité nominale de l'accouplement. Cependant, cela n'est approprié que si le profil de charge n'inclut pas de charges de choc ou de renversements de couple élevés fréquents qui pourraient provoquer un glissement de l'accouplement au fil du temps.

La solution la plus propre est de se procurer la variante d'arbre #7008 correcte. La modification de l'arbre sur site pour ajouter une clavette n'est pas recommandée sans usinage spécialisé pour maintenir le faux-rond et l'intégrité de l'arbre.
