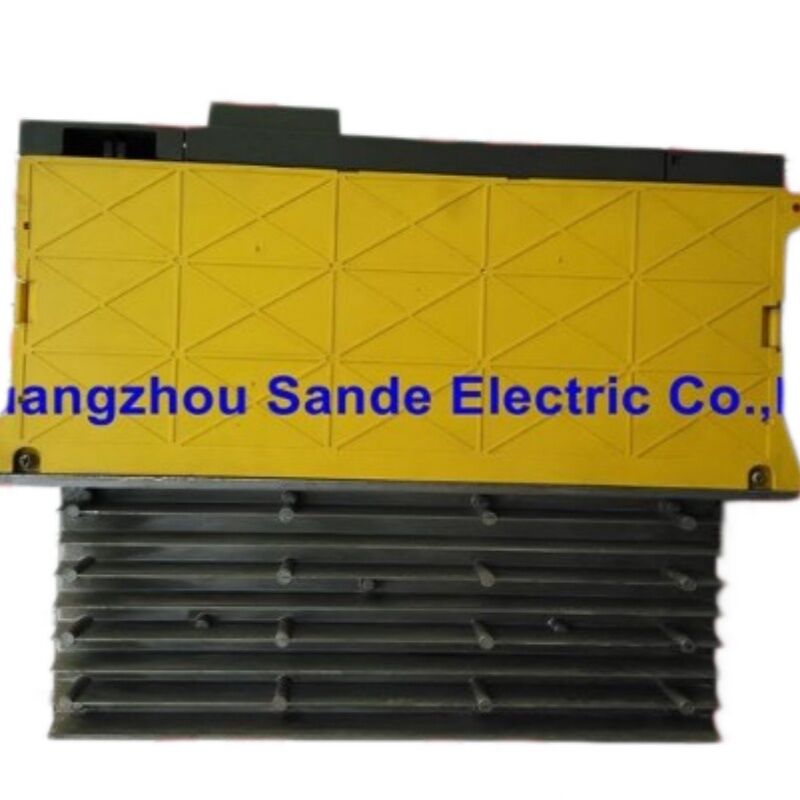

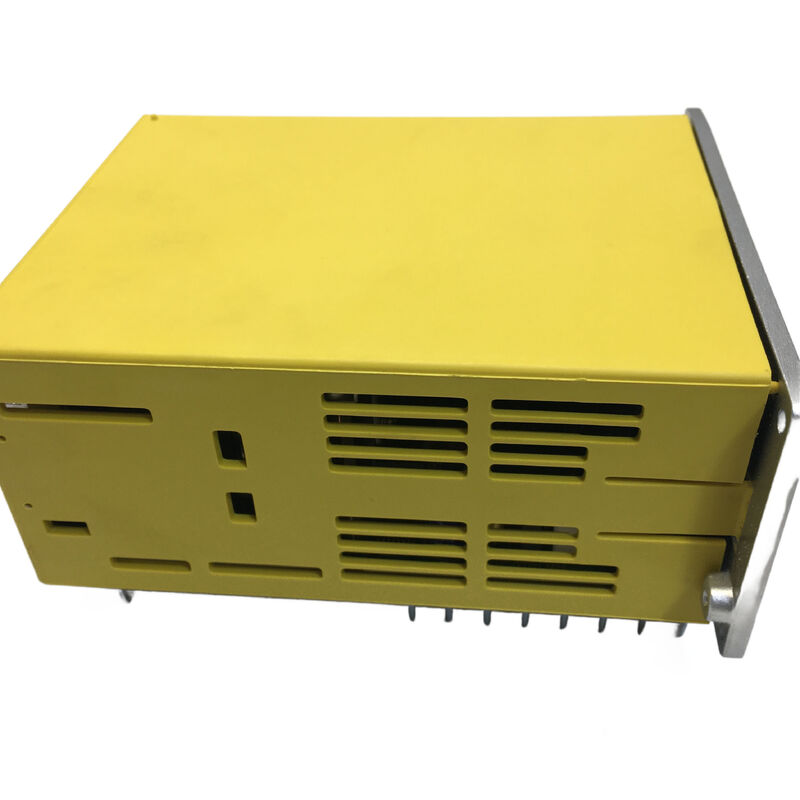

FANUC A06B-6090-H244 — Alpha C Series SVUC2-40/40, le variateur double axe symétrique pour applications à double moteur

Il existe une catégorie particulière de machines CNC qui imposent des exigences identiques à deux axes simultanément : les centres d'usinage à double colonne, les fraiseuses horizontales à double palette, les tours à double broche synchronisés où les axes X et Y partagent des profils de charge, ou toute configuration où un constructeur de machines a associé deux moteurs de même taille sur un seul amplificateur pour économiser de l'espace dans l'armoire et simplifier le câblage. Le A06B-6090-H244 a été conçu précisément pour cette configuration.

Désignée SVUC2-40/40 dans la série d'amplificateurs Alpha C de FANUC, cette unité pilote deux axes — L et M — à une sortie nominale identique de 8,7 A sur chaque canal. Les deux canaux sont égaux. Il n'y a pas d'asymétrie, pas d'axe primaire « lourd » associé à un secondaire plus léger. La désignation 40/40 l'indique clairement : la même classe de courant, la même capacité de pilotage, sur les deux sorties. Pour les machines construites autour de servomoteurs α12 appariés fonctionnant en parallèle, ce variateur est le choix d'équipement correct et d'origine.

Sande Electric stocke le A06B-6090-H244 en état neuf et d'occasion pour expédition dans le monde entier sous 0 à 3 jours ouvrables.

La génération Alpha C : où se situe ce variateur dans l'histoire de FANUC

Comprendre le A06B-6090-H244 nécessite de le replacer dans son contexte. L'évolution des amplificateurs servo FANUC a traversé plusieurs générations distinctes, chacune avec des architectures d'interface différentes :

Le 6066 était la génération Alpha C originale, introduite à la fin des années 1980 et utilisée jusqu'au début des années 1990. Elle utilisait une interface PWM de type B. La série 6090 — qui comprend le H244 — est le successeur direct de la 6066. Elle utilise une interface PWM de type A. Les deux générations partagent la désignation « SVUC » et des tailles d'armoire extérieurement similaires, mais le brochage de l'interface et le protocole de signal diffèrent entre les deux séries. Une unité A6090 n'est pas un remplacement plug-and-play pour une unité 6066 sur la même CNC sans vérification de l'interface.

Ce qui a suivi la 6090 a été le passage au FSSB — Fiber Optic Serial Servo Bus — qui définit les séries 6096, 6114, 6117, 6130 et les séries Alpha i ultérieures. Le FSSB a remplacé le câblage PWM parallèle par une seule chaîne de fibre optique, simplifiant considérablement le câblage multi-axes. La série 6090 s'inscrit dans l'ère PWM : plus performante que les premiers variateurs analogiques, déjà numérique dans son contrôle moteur, mais antérieure à l'architecture fibre optique qui domine aujourd'hui les installations CNC FANUC modernes.

Pour les machines fonctionnant encore sur des systèmes CNC antérieurs à la transition FSSB — en particulier les variantes non-i des séries 15, 16, 18 et 21 — la 6090 est souvent la pièce correcte. Les modules 6096 et 6114 ne sont pas interchangeables avec les unités 6090 sur ces anciens contrôleurs.

H244 décodé : ce que le suffixe vous dit

Au sein de la série 6090 Alpha C, la structure du suffixe contient des informations spécifiques. Décomposons H244 :

Le « 2 » dans SVUC2-40/40 indique qu'il s'agit d'un module à deux axes — les sorties des canaux L et M sont présentes et actives. Les versions à axe unique de la même famille portent des désignations différentes. Le « 40/40 » décrit la classe de courant de chaque axe : l'axe L et l'axe M fonctionnent dans la classe 40, correspondant à une sortie continue nominale de 8,7 A par canal.

À titre de comparaison, le H246 est SVUC2-40/80 — l'axe L reste à 8,7 A mais l'axe M passe à une classe de courant supérieure, adaptée aux machines où les deux axes pilotent des moteurs de tailles différentes. Le H266 est SVUC2-80/80 — les deux axes dans la classe de courant supérieure. Le H244 est la configuration la plus symétrique de la gamme double axe : les deux axes sont identiques, les deux alimentent des moteurs appariés, les deux partagent le même tirage d'entrée total de 17 A de la ligne triphasée entrante.

Spécifications techniques

Deux axes, une unité — Implications pour l'armoire et le câblage

Les constructeurs de machines ont choisi des modules amplificateurs double axe pour deux raisons : l'espace dans l'armoire et l'efficacité du routage des câbles. Un seul SVUC2-40/40 occupe un emplacement dans l'armoire des variateurs et se connecte à la CNC via une seule interface d'axe, tandis que ses deux canaux de sortie acheminent chacun des câbles d'alimentation séparés vers leurs moteurs respectifs. Par rapport à deux unités simples axe indépendantes, cela divise par deux le nombre de connexions d'interface côté contrôle et réduit l'empreinte de l'armoire pour la section servo.

Le compromis est l'interdépendance. Avec le H244, une défaillance de l'axe L qui arrête l'amplificateur met également l'axe M hors ligne — les deux canaux partagent le même lien DC, la même alimentation de contrôle et le même affichage LED en façade. Lors du dépannage, il est important de déterminer si une alarme provient du canal L, du canal M ou d'un composant interne partagé avant de remplacer l'unité.

L'affichage LED en façade du SVUC2 utilise un format 7 segments pour indiquer à la fois les codes d'alarme et, en fonctionnement normal, l'état de fonctionnement. Pour les unités présentant des alarmes intermittentes, observer la LED au moment du déclenchement de la défaillance — avant que l'écran d'alarme de la CNC ne se mette à jour — donne souvent la première indication la plus précise du canal ou du circuit interne impliqué.

Référence des codes d'alarme

Les codes d'alarme 8 et 9 apparaissant avec un point décimal (8., 9.) indiquent une alarme IPM (Intelligent Power Module) plutôt qu'une simple condition de surintensité. Les alarmes IPM impliquent généralement les modules transistors internes détectant des conditions thermiques ou de courant anormales au niveau du composant, ce qui est distinct d'un défaut de câblage ou moteur déclenchant le capteur de courant externe. La distinction est importante pour le diagnostic : un HCL ou HCM (sans point) au démarrage pointe d'abord vers des vérifications du câblage moteur ou de l'isolation moteur ; une alarme IPM (code avec point) justifie une inspection des modules transistors et de leur chemin thermique.

La question du remplacement du 6066 : Type A vs Type B

Le A06B-6090-H244 est le remplacement documenté du A06B-6066-H244 en termes de fonction et de classe de courant. Les deux sont des unités double axe SVUC2-40/40 pilotant des moteurs α12 appariés à 8,7 A par canal. La mise en garde essentielle est la compatibilité de l'interface.

La série 6066 utilisait un câblage d'interface PWM de Type B sur son connecteur de contrôle. La série 6090 utilise le Type A. Sur les contrôleurs CNC qui étaient initialement construits pour l'interface 6066 de Type B — principalement les machines des séries 15 et 16 en production précoce de la fin des années 1980 et du début des années 1990 — le 6090 ne peut pas être simplement substitué sans confirmer que l'interface de l'amplificateur servo de la CNC correspond au brochage de Type A, ou sans un câble adaptateur d'interface. FANUC n'a pas proposé d'échange officiel entre ces deux séries spécifiquement en raison de cette incompatibilité de connecteur.

Pour les machines fonctionnant déjà avec un 6090 H244 et nécessitant un remplacement direct, cette distinction est sans objet — l'unité de remplacement se connecte de manière identique. La question de l'interface ne se pose que lorsque quelqu'un tente de se procurer un 6090 comme mise à niveau ou substitut pour une installation 6066 d'origine.

État du stock et approvisionnement

Les unités A06B-6090-H244 neuves en stock ancien sont des produits FANUC authentiques dans leur emballage d'origine, jamais installées. Étant donné que la série 6090 est arrêtée depuis de nombreuses années, le stock neuf véritable est l'option préférée pour les machines qui doivent maintenir une opération continue — il n'y a pas de nouvelle production sur laquelle se rabattre, et chaque unité véritablement neuve dans la chaîne d'approvisionnement représente un inventaire en diminution. Les unités neuves bénéficient d'une garantie d'entrepôt de 12 mois.

Les unités d'occasion inspectées proviennent de machines désaffectées, vérifiées pour la fonctionnalité des axes L et M, et proposées avec une garantie de 3 mois. Les modes de défaillance courants sur les unités 6090 d'occasion trouvées dans les rapports de réparation comprennent la dégradation des condensateurs, les électrolytiques qui fuient sur la carte de contrôle et les transistors de sortie défaillants — toutes des défaillances liées à l'âge, prévisibles pour des unités en service depuis 15 à 30 ans. Confirmez la norme d'inspection avec nous avant de commander si les exigences opérationnelles de la machine sont critiques.

Commande, Paiement et Expédition

Expédition mondiale via DHL et FedEx sous 0 à 3 jours ouvrables à compter du paiement confirmé. L'expédition combinée est disponible pour les commandes multi-articles.

Options de paiement :

• Virement bancaire (T/T) — toutes les valeurs de commande
• PayPal — commandes jusqu'à 500 USD
• Western Union — toutes les valeurs de commande

Les droits d'importation et les taxes locales sont à la charge de l'acheteur à destination.

Garantie et Retours

Les retours sont acceptés pour les unités arrivant endommagées, incomplètes, non conformes à la description, ou confirmées non fonctionnelles dans les 4 jours suivant la réception. L'unité doit être retournée dans son état d'origine avec l'étiquette de garantie intacte. Les frais de retour sont à la charge de l'acheteur. Pas de retours pour commandes incorrectes ou changement d'avis.

Questions fréquemment posées

Q1 : Le A06B-6090-H244 est répertorié comme remplaçant le A06B-6066-H244. Sont-ils interchangeables sur n'importe quelle machine fonctionnant avec le 6066 d'origine ?

R : Les deux unités partagent la classe de courant SVUC2-40/40 et pilotent les mêmes moteurs, mais elles utilisent un câblage d'interface de contrôle différent — le 6066 utilise une interface PWM de Type B et le 6090 utilise le Type A. Sur une machine qui a été initialement construite avec le 6066 et possède un connecteur d'interface de Type B de la CNC à l'amplificateur, vous ne pouvez pas simplement brancher un 6090 sans vérifier ou adapter le câblage de l'interface. Pour les machines fonctionnant déjà avec un 6090 H244 — la situation la plus courante aujourd'hui, car la plupart des machines survivantes de cette époque ont été mises à jour à un moment donné — un H244 de remplacement de la même série 6090 se connecte directement sans aucune modification d'interface.

Q2 : Les axes L et M de ma machine se sont arrêtés ensemble et la LED affiche l'alarme « b ». Qu'est-ce que cela indique et par où dois-je commencer le dépannage ?

R : L'alarme « b » sur la LED 7 segments représente une surintensité simultanée sur les axes L et M en même temps, ce qui sur un module double axe pointe généralement vers un défaut partagé plutôt que deux défaillances de canal indépendantes. Les premiers endroits à vérifier sont le lien DC et l'alimentation entrante : les conditions d'alarme 3 (LVDC) ou 1 (HV) peuvent précéder ou accompagner une alarme « b » si le bus DC s'effondre sous charge. Si le lien DC est sain, vérifiez si les deux câbles d'alimentation moteur ont un défaut de masse commun ou s'il y a un court-circuit dans le câblage de l'armoire partagé. Si vous voyez « b. » avec un point décimal plutôt qu'un « b » simple, cela indique une alarme au niveau IPM sur les deux canaux simultanément — dans ce cas, les modules IGBT à l'intérieur de l'unité sont le point de défaillance le plus probable et l'unité nécessite généralement une réparation ou un remplacement.

Q3 : Le A06B-6090-H244 nécessite-t-il un module d'alimentation séparé, comme le 6114 Alpha i SVM avec son aiPS ?

R : Non. La série 6090 SVUC est une unité autonome — elle redresse sa propre alimentation triphasée AC entrante et génère la tension du lien DC en interne. C'est la même architecture que la série 6093 Beta SVU : le variateur se connecte directement à l'alimentation AC triphasée et ne dépend pas d'un bus d'alimentation partagé externe. Cela rend l'installation simple — l'alimentation AC triphasée entrante et les câbles moteur sont les connexions principales, ainsi que l'interface de contrôle vers la CNC. Le seul accessoire externe parfois utilisé avec les unités 6090 est une unité de décharge régénérative séparée lorsque le cycle de service de la machine génère plus d'énergie régénérative que le circuit de régénération interne du variateur ne peut en absorber.

Q4 : Ma machine utilise des moteurs α12 sur les deux axes. Le H244 est-il la bonne unité, ou dois-je envisager le H246 (SVUC2-40/80) ?

R : Le H244 est le choix correct pour des moteurs α12 appariés sur les axes L et M. Le moteur α12 se situe dans la plage de courant de classe 40, et le H244 fournit une sortie nominale égale de 8,7 A sur les deux canaux — parfaitement adaptée à cette combinaison de moteurs. Le H246 (SVUC2-40/80) est le bon choix uniquement lorsque les deux axes utilisent des moteurs de tailles différentes : le moteur de classe 40 sur l'axe L et un moteur plus grand nécessitant le courant de classe 80 sur l'axe M. Si les deux axes pilotent des moteurs α12 identiques, le H246 asymétrique n'offre aucun avantage et introduit une complexité inutile. Confirmez vos numéros de modèle de moteur à partir de la documentation de câblage de la machine avant de commander.

Q5 : La série 6090 est arrêtée. Si cette unité tombe à nouveau en panne dans quelques années, quelles sont les options réalistes à long terme ?

R : La série 6090 est arrêtée depuis de nombreuses années et ne sera pas réintroduite. Pour la maintenance continue des machines fonctionnant avec le H244, il existe trois voies réalistes. Premièrement, stocker une unité de rechange maintenant pendant que des exemplaires d'occasion et neufs en stock ancien sont encore disponibles sur le marché — c'est l'approche la plus simple et la plus courante pour les machines critiques pour la production. Deuxièmement, si le système CNC lui-même est mis à niveau ou remplacé, l'architecture du variateur servo peut être mise à jour dans le même projet, car les CNC et les familles de variateurs plus récentes ne sont pas contraintes par la disponibilité des pièces 6090. Troisièmement, certains services de réparation spécialisés peuvent reconstruire les unités 6090 défaillantes en remplaçant les condensateurs et les modules IGBT défaillants — les composants de défaillance connus — prolongeant la durée de vie de l'unité sans nécessiter un remplacement complet. Contactez-nous concernant la disponibilité actuelle des stocks ; compte tenu de l'âge de ces unités, les positions de stock peuvent changer rapidement.
