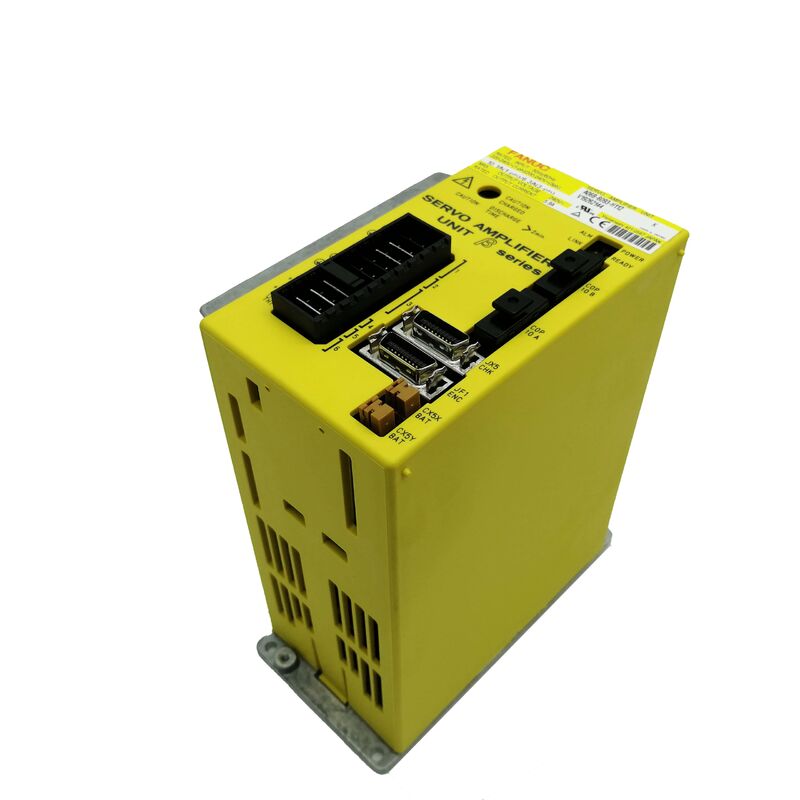

FANUC A06B-6093-H112 — Beta SVU-20 FSSB, Le variateur autonome de milieu de gamme avec stockage de paramètres intégré

Choisir la mauvaise classe de courant est l'erreur d'approvisionnement la plus évitable dans la série 6093. Les SVU-20 et SVU-40 sont physiquement similaires, se montent aux mêmes endroits et fonctionnent sur la même interface fibre optique FSSB — mais les moteurs qu'ils entraînent sont différents, et la marge de courant n'est pas interchangeable. L'A06B-6093-H112 est l'unité SVU-20 : sortie nominale de 5,9 A, le point médian de la gamme FSSB 6093, et le bon choix pour la classe de moteurs bêta auxquels il est associé.

Il y a une deuxième chose concernant cette unité qui affecte chaque travail de remplacement, et elle est facile à manquer : les paramètres de la série bêta 6093 sont stockés dans le variateur lui-même, pas dans le CNC. Lorsque cette unité tombe en panne et doit être remplacée, les paramètres de servomoteur partent avec l'ancienne unité à moins qu'ils n'aient été sauvegardés au préalable. Comprendre cela avant de commander est aussi important que de confirmer le numéro de pièce.

Sande Electric stocke l'A06B-6093-H112 en état neuf et d'occasion inspecté, avec expédition dans le monde entier en 0 à 3 jours ouvrables.

Le SVU-20 dans l'échelle de courant FSSB 6093

La sous-famille H11x FSSB de la série 6093 couvre quatre niveaux de sortie, chacun associé à une classe différente de servomoteurs bêta (et petits alpha) :

H111 — SVU-4 — le plus petit, pour les moteurs bêta les plus légers dans des applications à charge minimale
H112 — SVU-20 — milieu de gamme inférieur, 5,9 A nominal, pour les moteurs bêta de la classe 20
H113 — SVU-40 — milieu de gamme supérieur, 12,5 A nominal, pour les moteurs bêta de la classe 40
H114 — SVU-80 — courant le plus élevé, 15 A nominal, pour les moteurs bêta les plus lourds

Le H112 SVU-20 est spécifiquement associé aux moteurs FANUC bêta de la classe milieu de gamme inférieure : les b2/3000, b3/3000 et moteurs similaires qui apparaissent sur les axes auxiliaires à charge plus légère. Il s'agit généralement des indexeurs rotatifs plus petits, des mécanismes ATC plus légers ou des axes de positionnement secondaires sur les machines-outils compactes — des axes où les exigences de couple et d'inertie ne justifient pas de passer à la classe 40.

Utiliser un H113 (SVU-40) dans une position conçue pour le H112 n'endommagera rien dans la plupart des cas, mais c'est une sur-spécification. Utiliser un H111 (SVU-4) serait sous-spécifié et générerait des alarmes de surintensité. Le H112 est l'unité correcte pour les machines où la position d'entraînement de l'axe a été conçue autour de la capacité de courant SVU-20.

Ce que signifie réellement "Paramètres stockés dans le variateur"

La plupart des expériences avec les systèmes de servomoteurs FANUC impliquent la série alpha SVM, où les paramètres de servomoteur résident dans la mémoire des paramètres du CNC. Remplacez un module SVM défectueux et les paramètres restent dans le CNC — le nouveau module les récupère lors de la première initialisation.

La série bêta SVU 6093 fonctionne différemment. Dans ces unités, les paramètres de l'axe de servomoteur sont conservés dans le variateur lui-même. Lorsque vous retirez l'ancien variateur, l'ensemble des paramètres part avec lui. L'installation d'un nouveau H112 sans restaurer les paramètres au préalable signifie que l'axe ne se comportera pas correctement tant que l'ensemble des paramètres n'aura pas été réécrit dans la nouvelle unité.

La procédure de sauvegarde et de restauration dépend de la série CNC. Pour les contrôleurs des familles 16i, 18i, 21i, 20i et PowerMate-iD/iH, les paramètres sont sauvegardés et restaurés via la fonction Power Mate CNC Manager (PMM) dans le menu du CNC. Les paramètres clés de la PMM qui régissent ce processus comprennent le paramètre 960.0 (SLV — nombre d'esclaves affichés), 960.1 et 960.2 (MD1/MD2 — destination pour l'entrée/sortie des paramètres), et 960.3 (PMN — état activé/désactivé de la PMM). Avant que le H112 d'origine ne soit retiré, la sauvegarde des paramètres doit être écrite soit dans le stockage du programme de pièce du CNC, soit sur une carte mémoire, en fonction du réglage MD1/MD2.

Ceci n'est pas exclusif au H112 — cela s'applique à toutes les unités SVU bêta 6093. Mais cela vaut la peine d'être énoncé clairement car c'est l'étape la plus souvent sautée par les ingénieurs qui sont habitués à remplacer les modules SVM alpha et supposent que les mêmes règles s'appliquent.

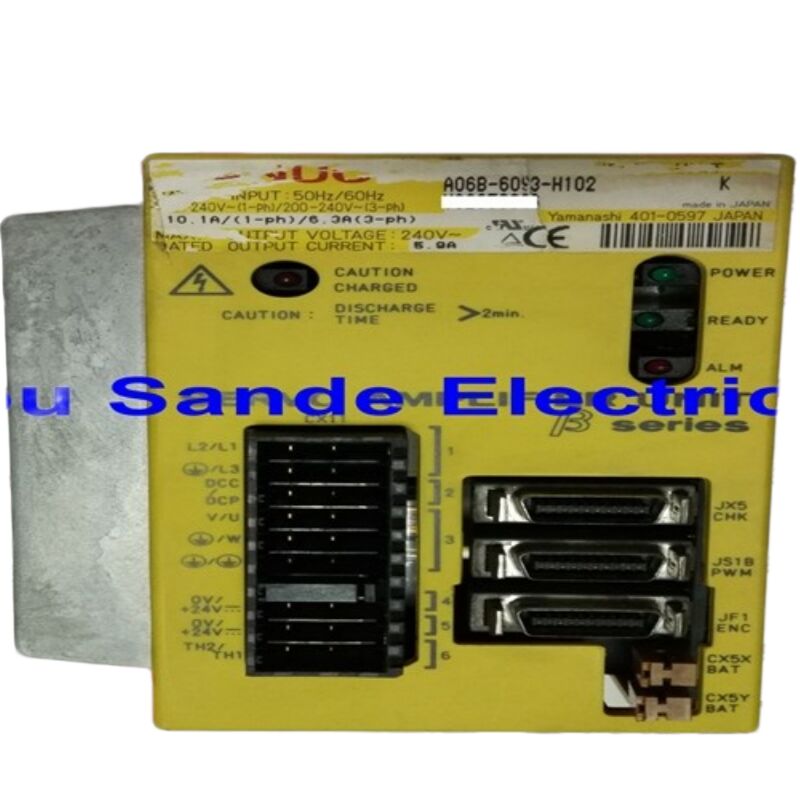

H112 vs H102 : La séparation de l'interface SVU-20

La classe de courant SVU-20 apparaît deux fois dans la série 6093, divisée par type d'interface. Le H112 utilise FSSB — le même bus de servomoteur à fibre optique utilisé dans la série alpha de FANUC. Le H102 utilise le type B — un protocole d'interface différent, parfois aussi appelé interface PWM dans certaines documentations FANUC.

Ce sont tous deux des unités SVU-20 autonomes à axe unique avec des courants nominaux identiques et la même architecture d'alimentation intégrée. Les dimensions physiques sont similaires. Mais le câble de communication est différent, la disposition des connecteurs diffère, et la configuration du CNC doit correspondre au type d'interface de l'unité installée.

Si le câble de servomoteur de la machine vers cette position d'axe est une fibre optique (type TOCP200), le remplacement doit être le H112. S'il s'agit d'un câble d'interface électrique pour le type B, l'unité est le H102. L'installation du mauvais type d'interface produit une faute de communication immédiate au démarrage et l'axe ne fonctionnera pas. Confirmez le type de câble au point de connexion du variateur avant de passer une commande.

Spécifications techniques

Stock neuf vs Stock d'occasion : Comment considérer cette unité

Les variateurs SVU-20 entraînent des axes auxiliaires plus légers — des axes qui fonctionnent par intermittence plutôt que continuellement. Un indexeur rotatif qui se déplace une fois par cycle de pièce, ou un ATC qui s'actionne pendant quelques secondes à chaque changement d'outil, accumule beaucoup moins d'heures de fonctionnement qu'un axe d'usinage principal fonctionnant à plein régime toute la journée. Ce schéma d'utilisation signifie que les unités d'occasion provenant de machines désaffectées sont souvent en bon état, avec une usure limitée des composants de puissance.

Les unités H112 neuves en stock sont des produits FANUC authentiques et inutilisés et bénéficient d'une garantie d'entrepôt de 12 mois — le bon choix lorsque la marge de fiabilité maximale ou un intervalle de maintenance long à venir est une priorité.

Les unités d'occasion inspectées bénéficient d'une garantie de 3 mois et représentent une option pratique pour les réparations soucieuses des coûts, les stocks de secours ou les situations où la durée de vie prévue de la machine ne justifie pas la prime du stock neuf.

Contactez-nous pour confirmer la disponibilité actuelle dans les deux conditions avant de commander.

Commande, Paiement et Expédition

Expédition dans le monde entier via DHL et FedEx dans les 0-3 jours ouvrables à compter du paiement confirmé. L'expédition combinée est disponible pour plusieurs articles.

Paiement :

• Virement bancaire (T/T) — toutes les valeurs de commande
• PayPal — commandes jusqu'à 500 $
• Western Union — toutes les valeurs de commande

Les droits d'importation et les taxes locales sont à la charge de l'acheteur à destination.

Garantie et retours

Les retours sont acceptés pour les unités qui arrivent endommagées, incomplètes, non conformes à la description, ou qui sont confirmées comme non fonctionnelles dans les 4 jours suivant la réception. L'unité doit être retournée dans son état d'origine avec l'étiquette de garantie intacte ; les frais de retour sont à la charge de l'acheteur. La garantie ne couvre pas les dommages causés par une installation incorrecte, un mauvais appairage de moteur, ou des dommages physiques après la livraison.

Questions fréquemment posées

Q1 : Les H112 et H102 sont tous deux classés SVU-20 — puis-je utiliser l'un pour remplacer l'autre ? Non. Bien qu'ils partagent la classe de courant SVU-20 et un courant de sortie nominal identique de 5,9 A, les H112 et H102 utilisent des interfaces de communication fondamentalement différentes. Le H112 se connecte au CNC via fibre optique FSSB ; le H102 utilise l'interface Type B (connexion série électrique). Ces interfaces utilisent des connecteurs différents, des types de câbles différents et des paramètres de configuration CNC différents. L'installation d'un H102 dans une position câblée pour FSSB, ou vice versa, entraîne une faute de communication immédiate — le CNC ne reconnaîtra pas le variateur. Avant de commander, identifiez physiquement le type de câble à la position de montage du variateur : fibre optique signifie H112 ; câble Type B électrique signifie H102. L'étiquette sur l'unité défectueuse d'origine, si elle est encore visible, indiquera également le type d'interface.

Q2 : J'ai entendu dire que les variateurs bêta SVU stockent les paramètres en interne. Qu'est-ce que cela signifie exactement pour un travail de remplacement ? Cela signifie que les paramètres du servomoteur de l'axe — les données de réglage qui indiquent au variateur comment se comporter avec son moteur spécifique — sont stockés dans une mémoire non volatile à l'intérieur de l'unité H112 elle-même, et non dans le contrôleur CNC. Lorsque le variateur d'origine est retiré, ces paramètres partent avec lui à moins qu'ils n'aient été sauvegardés auparavant. Pour sauvegarder les paramètres, le CNC doit être connecté au variateur pendant qu'il est encore opérationnel (ou au moins alimenté), et la sauvegarde est effectuée via la fonction Power Mate CNC Manager dans le menu du CNC. La sauvegarde peut être enregistrée dans le stockage du programme de pièce du CNC ou sur une carte mémoire en fonction du réglage de destination des paramètres. Une fois le nouveau H112 installé et alimenté, les paramètres sauvegardés sont réécrits dans la nouvelle unité via la même interface PMM. Sauter cette étape de sauvegarde signifie que l'axe ne s'initialisera pas correctement ou fonctionnera avec un réglage incorrect après le remplacement, nécessitant une re-paramétrisation manuelle à partir de la documentation de la machine.

Q3 : Après avoir installé un H112 de remplacement, l'axe se positionne correctement mais fonctionne avec des vibrations nettement plus importantes qu'auparavant. Quelle est la cause probable ? Dans la majorité des cas, cela indique que les paramètres du servomoteur n'ont pas été transférés avec succès à la nouvelle unité, ou qu'ils ont été restaurés à partir d'une sauvegarde obsolète. Le H112 est réglé en usine avec des paramètres par défaut qui peuvent ne pas correspondre au moteur spécifique, à l'inertie de charge et aux caractéristiques mécaniques de l'axe de la machine. Les gains de la boucle de servomoteur — en particulier le gain de la boucle de vitesse et le gain de la boucle de position — doivent correspondre aux valeurs réglées d'origine pour que l'axe fonctionne en douceur. Vérifiez les paramètres actuellement actifs par rapport à la sauvegarde enregistrée : les écarts dans le gain proportionnel de la boucle de vitesse (paramètre 2021), le gain intégral (2022) et le gain de la boucle de position (2084 dans les systèmes typiques 16i/18i) sont les sources les plus courantes de vibrations post-remplacement. S'il n'y a pas de sauvegarde de paramètres, la liste des paramètres de la documentation de la machine sert de référence, ou un ingénieur de service FANUC qualifié peut re-régler l'axe à partir de zéro.

Q4 : Ma machine utilise un CNC 16i. Après la restauration des paramètres, l'écran PMM affiche l'axe mais indique un avertissement de type "paramètre esclave non correspondant". Le variateur est-il défectueux ? Pas nécessairement. Cet avertissement signifie généralement que certains paramètres du variateur nouvellement installé ne correspondent pas à ce que le CNC attend en fonction de ses propres enregistrements de l'état du dernier variateur connu. Cela peut se produire lorsque : la sauvegarde a été effectuée à un moment différent de celui du dernier réglage du variateur ; le variateur de remplacement a une révision de firmware légèrement différente qui a modifié certaines plages de paramètres ; ou le processus de restauration n'est que partiellement terminé. La première étape consiste à vérifier que l'ensemble complet des paramètres a été écrit dans la nouvelle unité — repassez par le processus de restauration PMM et confirmez que chaque groupe de paramètres a été accepté sans message d'erreur. Si l'inadéquation persiste pour des paramètres spécifiques, comparez les valeurs affichées dans l'avertissement avec la documentation de mise en service d'origine de la machine et corrigez-les manuellement. Ce type de divergence est résolu par une correction des paramètres et n'indique pas un défaut matériel dans la nouvelle unité.

Q5 : Est-il possible d'utiliser une unité FSSB de puissance supérieure — par exemple, un H113 (SVU-40) — comme veille temporaire pour une position H112 si un H112 correct n'est pas immédiatement disponible ? Électriquement, un H113 peut entraîner un moteur bêta de classe 20 sans l'endommager — le variateur a plus de marge de courant que le moteur n'en demandera jamais, et le moteur ne tirera pas au-delà de ses propres limites de conception, quelle que soit la capacité du variateur à fournir. Cependant, le système d'identification de l'amplificateur de servomoteur du CNC lit les données d'identification du variateur via FSSB lors de l'initialisation, et si la spécification de courant maximale du variateur ne correspond pas à la configuration pour laquelle l'axe CNC a été configuré, une alarme 466 (erreur de combinaison moteur/amplificateur) peut être déclenchée, empêchant l'axe de s'activer. Que cela se produise ou non dépend de la rigueur avec laquelle la version spécifique du CNC applique la vérification de la combinaison moteur-amplificateur. En pratique, une substitution temporaire fonctionne parfois pour des tests de positionnement de base, mais ce n'est pas un échange compatible certifié et ne doit pas être considéré comme une solution permanente. Confirmez avec vos paramètres CNC avant de tenter ; si l'alarme 466 apparaît, l'axe ne s'activera pas tant qu'un H112 correctement dimensionné ne sera pas installé.
