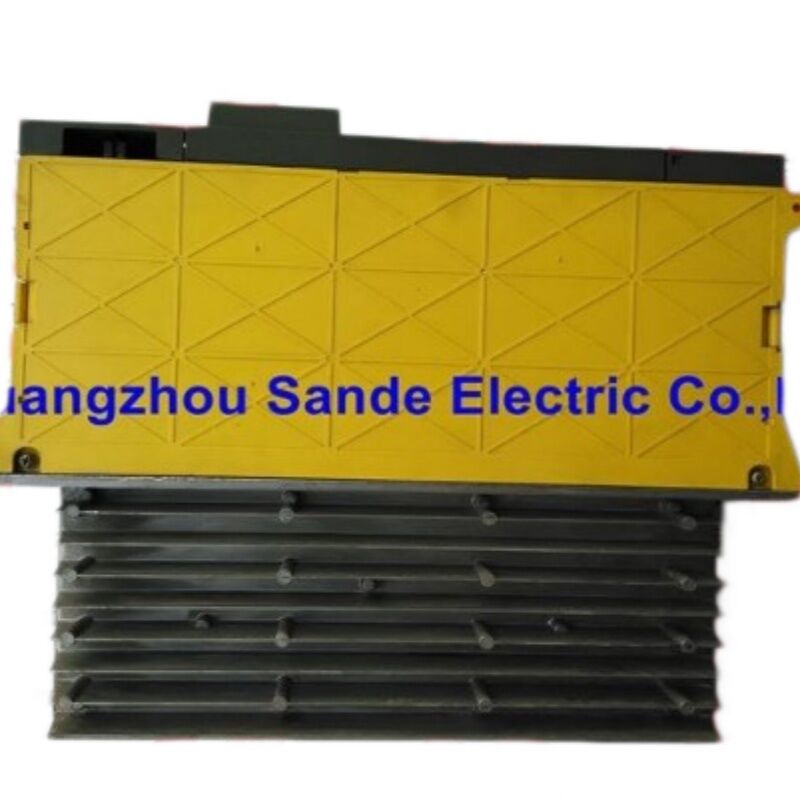

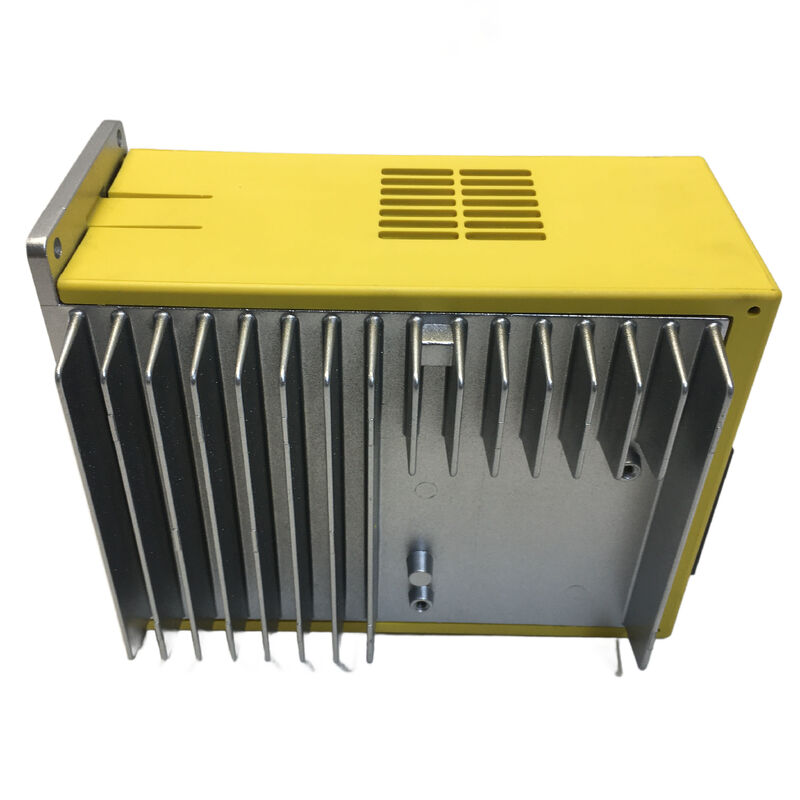

FANUC A06B-6093-H113 — Beta SVU-40, Interface FSSB Monotaxe

Un technicien de maintenance se pose deux questions lorsqu'un servomoteur Beta tombe en panne : « Quelle est l'interface ? » et « Quelle est l'intensité nominale ? » Se tromper sur l'une ou l'autre et l'unité de remplacement ne fonctionnera pas, peu importe la rapidité de son expédition. Pour le A06B-6093-H113, les réponses sont FSSB et classe 40 (sortie nominale de 12,5 A) — et ces deux détails ont de réelles conséquences sur ce qu'est cette unité, comment elle communique et quels moteurs elle peut entraîner.

Sande Electric stocke le A06B-6093-H113 en état neuf et d'occasion inspecté, avec expédition mondiale en 0 à 3 jours ouvrables.

Ce qui rend cette unité différente : FSSB dans un SVU autonome

Pour comprendre la place du A06B-6093-H113 dans l'écosystème FANUC, il est utile de considérer deux axes de variation dans les servomoteurs Beta : l'architecture de puissance et l'interface de communication.

Côté puissance, les servomoteurs FANUC Beta (SVU) sont autonomes — chaque unité possède sa propre alimentation interne, convertissant le courant alternatif entrant en courant continu dont elle a besoin pour la sortie du variateur. C'est la différence structurelle qui distingue un SVU Beta d'un module SVM Alpha. Les modules SVM Alpha tirent leur alimentation continue d'un module d'alimentation partagé monté sur le même bus de variateur ; si cette alimentation tombe en panne, tous les modules du bus tombent en même temps. Le SVU transporte sa propre alimentation, il peut donc être monté indépendamment, n'importe où sur la machine où le courant alternatif est accessible. C'est pourquoi les SVU Beta sont le choix standard pour les axes qui sont physiquement éloignés de l'armoire de commande principale — changeurs d'outils automatiques, stations d'outillage rotatives ou axes de positionnement secondaires sur de grandes machines-outils.

Côté communication, FANUC propose deux options d'interface différentes au sein de la série SVU 6093. Les sous-familles H15x et H17x utilisent l'I/O Link, se connectant au CNC via le PMM et un câble série électrique. La sous-famille H11x — y compris ce H113 — utilise FSSB: le Fiber Optic Serial Servo Bus, la même interface optique haute vitesse utilisée dans les modules servo de la série Alpha de FANUC. La connexion physique se fait via fibre optique TOCP200, pas un câble de données électrique.

Le A06B-6093-H113 est donc l'intersection de deux propriétés qui n'apparaissent pas toujours ensemble : la liberté de localisation d'un SVU autonome et la précision optique haute vitesse de la communication servo FSSB. Pour les constructeurs de machines-outils utilisant des systèmes CNC basés sur FSSB qui avaient également besoin de positionner un axe loin de la pile de commande principale, ce SVU-40 était la solution.

Le SVU-40 dans la plage de courant FSSB 6093

Au sein de la sous-famille FSSB H11x de la série 6093, FANUC a produit quatre intensités nominales :

• H111 — SVU-4 (le plus petit, pour les moteurs Beta les plus légers)
• H112 — SVU-12 (milieu de gamme basse)
• H113 — SVU-40 (milieu de gamme haute, sortie nominale de 12,5 A)
• H114 — SVU-80 (courant le plus élevé, sortie nominale de 15 A)

Le H113 SVU-40 se situe en position milieu-haute, dimensionné pour les moteurs Beta de classe 40 : les b4/3000, b8/2000 et moteurs similaires qui apparaissent sur les axes auxiliaires plus lourds — tables rotatives plus grandes, mécanismes de changeur d'outils plus lourds et axes de positionnement secondaires sur de plus grandes machines-outils. Il est également répertorié comme compatible avec les moteurs Alpha de classe 40 ( α4/4000i, α8/3000i) dans des configurations mixtes de moteurs, ce qui élargit la gamme de machines où il est utilisé.

Le suffixe H113 dans la numérotation FANUC suit la convention : le premier chiffre après H indique la génération de l'interface, et les chiffres suivants indiquent la classe de courant. H113 signifie la 3ème unité de la famille FSSB SVU H11x — ce qui correspond au niveau de sortie SVU-40.

Spécifications techniques

H113 vs. H173 : La séparation FSSB et I/O Link dans la série 6093

Une erreur de commande courante dans la série 6093 est de confondre les variantes FSSB (H11x) avec les variantes I/O Link (H17x). Ce sont toutes deux des unités de classe SVU-40 avec alimentation intégrée. Elles sont physiquement similaires en taille. La différence réside dans la carte de communication et le connecteur.

Le H113 se connecte au CNC via fibre optique FSSB. Le H173 se connecte via I/O Link (série électrique, via le PMM). Ils ne sont pas interchangeables. Le CNC doit être configuré pour un type d'interface, et le câblage de la machine doit acheminer le câble correspondant à l'emplacement du variateur. Si votre machine a un câble de fibre optique FSSB acheminé vers la position de montage du variateur, le remplacement doit être le H113 (ou une unité FSSB compatible). L'installation d'une unité I/O Link à cet endroit entraînera une erreur de communication immédiatement au démarrage, quels que soient les autres paramètres corrects.

Avant de commander, vérifiez l'étiquette du variateur sur l'unité existante ou retirée, ou inspectez le connecteur pour une connexion par fibre optique — cela confirme le FSSB et confirme que le H113 est la bonne spécification.

Stock neuf et d'occasion : Guide pratique

Les unités A06B-6093-H113 neuves en stock sont des produits FANUC authentiques, inutilisées, stockées correctement. Elles bénéficient d'une garantie de 12 mois de notre entrepôt. Pour les machines dans des environnements de production élevés où la marge de fiabilité est importante, le stock neuf minimise les risques.

Les unités d'occasion inspectées proviennent de machines désaffectées ou modernisées et sont testées pour leur fonctionnalité avant la vente. Le SVU-40 est une unité monotaxe entraînant un axe auxiliaire généralement moins sollicité — les grandes tables rotatives ou les mécanismes de changeur d'outils ont tendance à fonctionner par intermittence plutôt que continuellement, ce qui signifie que les composants de puissance du variateur sont souvent en bon état, même sur des unités provenant de machines plus anciennes. Le stock d'occasion bénéficie d'une garantie de 3 mois et constitue une option pratique pour les réparations soucieuses des coûts ou les stocks de secours.

Contactez-nous avant de commander pour confirmer la disponibilité actuelle des deux conditions.

Commande, Paiement et Expédition

Expédition mondiale par DHL et FedEx dans les 0 à 3 jours ouvrables après paiement confirmé. Expédition combinée disponible pour plusieurs articles.

Options de paiement :

• Virement bancaire (T/T) — toutes les valeurs de commande
• PayPal — commandes jusqu'à 500 $
• Western Union — toutes les valeurs de commande

Les acheteurs sont responsables des droits d'importation et des taxes applicables dans le pays de destination.

Garantie et retours

Les retours sont acceptés lorsque les unités arrivent endommagées, incomplètes, non conformes à la description, ou s'avèrent non fonctionnelles dans les 4 jours suivant la réception. L'unité doit être retournée dans son état d'origine avec l'étiquette de garantie intacte, et les frais de retour sont à la charge de l'acheteur. La garantie ne couvre pas les dommages causés par une installation incorrecte, des connexions de moteur ou de câble erronées, ou des dommages physiques survenus après la livraison.

Questions fréquemment posées

Q1 : Comment puis-je confirmer que le A06B-6093-H113 est l'unité correcte pour ma machine, et non une variante I/O Link comme le H173 ?

 Regardez la connexion physique du câble d'interface CNC du variateur existant. La connexion FSSB utilise la fibre optique — un fin câble en plastique ou en verre se terminant par un connecteur de type TOCP200. L'I/O Link utilise un câble électrique conventionnel, généralement avec un connecteur plus petit. Si vous pouvez voir la fibre optique entrer dans le port fibre JD1A ou équivalent du variateur, le variateur est FSSB et le H113 est de la bonne famille. De plus, vérifiez directement l'étiquette de l'unité existante — elle indiquera SVU-40 FSSB ou une formulation équivalente, et le numéro de pièce H113 sera visible. Si l'unité d'origine a déjà été retirée et qu'aucune documentation n'est disponible, consultez le schéma électrique de la machine pour l'axe servo en question, qui identifiera le type d'interface dans le schéma de câblage.

Q2 : Le H113 est répertorié comme SVU-40, mais sa sortie nominale n'est que de 12,5 A — pourquoi est-il appelé "40" ?

Le "40" dans SVU-40 fait référence à la désignation interne de la classe de courant moteur de FANUC, et non au nombre d'ampères absolu dans tous les cas. Dans la série 6093, le SVU-40 est conçu pour entraîner les moteurs de la catégorie classe 40 de FANUC, qui comprend des moteurs comme le b8/2000 et les moteurs équivalents Alpha de classe 40 A. Le chiffre de 12,5 A est le courant de sortie RMS continu dans des conditions de fonctionnement normales. Le courant de pointe pendant l'accélération peut être significativement plus élevé que la puissance nominale continue, ce qui est le chiffre pertinent pour l'adaptation du moteur. La classification "40" couvre cette capacité de courant de pointe pour les moteurs de cette classe. Le passage au SVU-80 (H114, 15 A continu) gère les moteurs plus lourds de classe 80. L'adaptation du variateur au moteur par désignation de classe, plutôt que uniquement par courant continu, est la bonne approche.

Q3 : Après avoir installé un H113 de remplacement, le CNC affiche une alarme liée au FSSB 5134 ou 460 au démarrage. Quelles sont les causes probables ?

Ces alarmes indiquent que la communication FSSB entre le CNC et l'amplificateur n'a pas été établie correctement. Les causes les plus courantes par ordre de fréquence sont : premièrement, le câble de fibre optique n'est pas complètement inséré dans le connecteur de la nouvelle unité — les connecteurs TOCP200 nécessitent un clic positif pour être correctement enclenchés, et une fibre partiellement insérée provoquera une perte de signal intermittente ou complète ; deuxièmement, le câble de fibre lui-même présente une violation du rayon de courbure introduite lors de l'installation, ce qui atténue le signal optique en dessous du seuil de communication fiable ; troisièmement, l'alimentation de contrôle continue +24 V CC de l'amplificateur n'est pas présente ou est inférieure au seuil — vérifiez que l'alimentation 24 V de l'unité est conforme aux spécifications avant de suspecter la liaison fibre. L'alarme 5136 (nombre d'amplificateurs est faible) indique que le CNC voit moins d'amplificateurs sur la chaîne FSSB que ce que sa configuration attend, ce qui signifie généralement que la nouvelle unité ne répond pas du tout — cela renvoie à la connexion fibre ou à l'alimentation de contrôle.

Q4 : Le A06B-6093-H113 peut-il être utilisé avec des moteurs de la série Alpha, pas seulement des moteurs Beta ?

 Oui, avec les paramètres moteur appropriés. Le H113 SVU-40 est documenté comme étant compatible avec les moteurs Alpha de classe 40, y compris les α4/4000i et α8/3000i, lorsque les paramètres servo du CNC sont configurés pour ces types de moteurs. En pratique, la série SVU 6093 a été utilisée par les constructeurs de machines-outils dans des configurations mixtes où un SVU Beta entraînait un moteur Alpha sur un axe auxiliaire — c'était particulièrement courant lorsque le moteur Alpha était déjà installé sur la machine pour des raisons historiques, mais que l'architecture de l'axe auxiliaire de la machine nécessitait un variateur SVU autonome. L'exigence critique est que la demande de courant maximale du moteur corresponde à la classe de sortie du variateur. L'inadéquation d'un moteur plus lourd avec un variateur de classe inférieure (ou inversement) entraînera des défauts de surintensité ou une sous-performance.

Q5 : Existe-t-il un remplacement direct pour le A06B-6093-H113, ou est-il complètement discontinué sans équivalent plus récent ?

La série 6093 a été discontinuée par FANUC en tant que produit de production actuel. Il n'existe pas d'équivalent plus récent en remplacement direct utilisant le même format physique, les mêmes connecteurs et le même ensemble de paramètres — la génération suivante, la série 6114 (SVM1-40i avec FSSB), utilise un format physique différent et nécessite une connexion à une alimentation partagée plutôt que de fonctionner comme un SVU autonome. Pour les machines conçues autour de l'architecture SVU 6093, l'approvisionnement de l'unité 6093 correcte est la voie pratique pour une restauration à l'identique. Une mise à niveau vers la génération 6114 nécessiterait le remplacement de l'architecture d'alimentation pour cet axe, la modification de la disposition de montage du variateur et la mise à jour des paramètres servo du CNC — un projet important. Pour la plupart des scénarios de maintenance, un H113 d'occasion testé ou neuf en stock est la solution la plus rapide, la plus économique et la moins perturbatrice.
