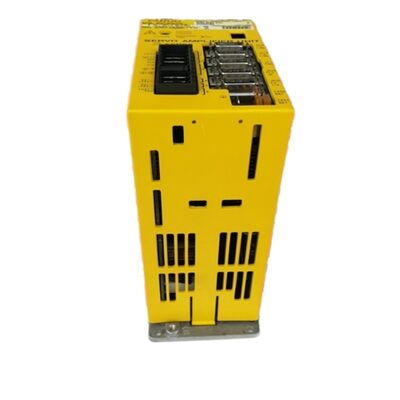

A06B-6093-H151 Unité de servo-amplificateur AC FANUC A06B6093H151 A06B-6093-H151

Fanuc A06B-6093-H151 | Unité d'amplificateur servo Beta — SVU-12, interface I/O Link, alimentation autonome 220–240VAC, sortie 3,2A / 240V

Vue d'ensemble

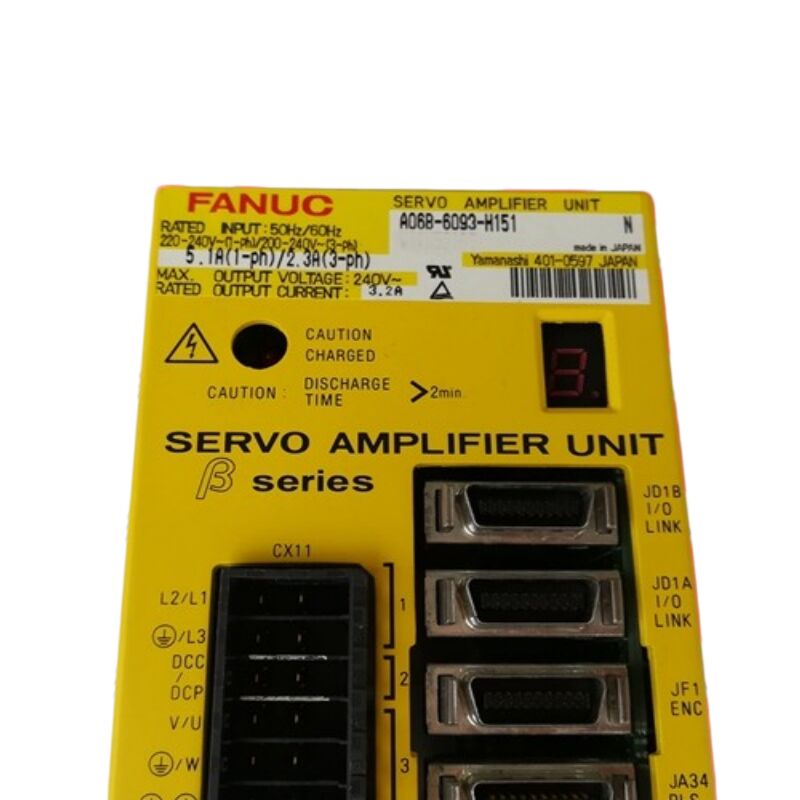

Le Fanuc A06B-6093-H151 est le SVU-12, la plus petite unité mono-axe de la série d'amplificateurs servo Beta A06B-6093 de Fanuc, évaluée à 3,2A de sortie continue à 240V à partir d'une alimentation autonome intégrée.

La série Beta SVU occupe une niche spécifique dans le portefeuille d'entraînements de Fanuc : des amplificateurs autonomes compacts et économiques pour les applications de positionnement mono-axe qui ne nécessitent pas l'enveloppe de performance complète du système SVM/PSM de la série alpha.

Là où une installation de la série alpha exige un PSM, un ou plusieurs modules SVM et une infrastructure de bus DC partagée, un seul Beta SVU tire sa propre alimentation AC et se connecte directement à la CNC — plus simple à installer, plus petit en encombrement d'armoire, et mieux adapté aux applications où la demande de courant de l'axe est modeste et le nombre d'axes est faible.

L'interface I/O Link est ce qui distingue ce Beta SVU des variantes PWM de type B de la même série.

Plutôt que le protocole série PWM utilisé entre la CNC et les entraînements de type B, l'I/O Link utilise une connexion par fibre optique pour transmettre les commandes de position et recevoir le retour d'information entre la CNC et le SVU-12.

Cette liaison par fibre optique offre une immunité au bruit électrique dans l'armoire de commande — un facteur pertinent pour les machines équipées de broches à haute fréquence, de découpeurs plasma ou de systèmes de chauffage par induction à proximité — et permet de positionner l'unité servo à de plus grandes distances de la CNC sans dégradation du signal.

Avec une puissance continue nominale de 3,2A et un pic de 12A, le SVU-12 est adapté à l'extrémité inférieure des moteurs de la série Beta de Fanuc : axes de positionnement pour changeurs d'outils, changeurs de palettes automatiques, systèmes d'indexation de pièces et autres tâches de positionnement mono-axe similaires où la course est définie, la charge est prévisible et le contournage à haute vitesse n'est pas l'exigence principale.

Spécifications clés

Interface I/O Link — Architecture et intégration CNC

L'interface I/O Link de l'A06B-6093-H151 se connecte au port maître I/O Link de la CNC, qui sur la plupart des systèmes CNC Fanuc gère également l'interface d'E/S du PLC pour les signaux de la machine.

Cette double utilisation de l'I/O Link pour le positionnement servo et les E/S du PLC réduit le nombre total de câbles dans l'installation.

Le support de fibre optique transporte un protocole série numérique fondamentalement différent de l'interface PWM des variantes Beta SVU de type B — les deux types d'interface ne sont pas interchangeables, et la CNC doit avoir l'option servo I/O Link configurée pour que cet entraînement fonctionne.

Dans un système CNC où les axes d'usinage principaux utilisent des modules FSSB de la série alpha, le SVU-12 I/O Link couvre les axes de positionnement auxiliaires : la table rotative de l'axe B, le carrousel du magasin d'outils, la navette de palette ou le positionnement de la contre-pointe sur un centre de tournage.

Chaque SVU se connecte indépendamment à la chaîne I/O Link, permettant au constructeur de la machine de distribuer les entraînements de positionnement mono-axe autour de la machine sans acheminer tous les câbles moteur vers une armoire d'entraînement centrale.

Philosophie de conception de la série Beta — Positionnement sur contournage

L'amplificateur de la série Beta — et en particulier la variante I/O Link SVU — a été conçu pour le positionnement : déplacer un axe de A à B sur commande, maintenir la position et relâcher.

Ceci diffère de la tâche de contournage des entraînements des séries alpha et αi, qui doivent réguler la vitesse en continu lors des mouvements interpolés multi-axes.

La puissance nominale continue de 3,2A et la limite de crête de 12A du SVU-12 reflètent cette application de positionnement — le moteur accélère sur le courant de crête de 12A, décélère et reste au niveau du courant de maintien de 3,2A. Le fonctionnement continu à courant élevé à la crête de 12A n'est pas l'intention de conception de cette unité.

La faible puissance nominale continue signifie que le SVU-12 génère un minimum de chaleur lors du positionnement normal, et le système de refroidissement par air gère la gestion thermique sans la conception intensive de dissipateurs thermiques des modules alpha à courant plus élevé.

FAQ

Q1 : L'A06B-6093-H151 (I/O Link) peut-il remplacer l'A06B-6093-H152 (également I/O Link, Type B) dans une machine ?

Les A06B-6093-H151 et H152 sont tous deux des variantes Beta SVU-12 I/O Link avec des caractéristiques électriques identiques.

La distinction entre H151 et H152 réside dans une révision matérielle mineure ou des différences de spécifications régionales — ils sont fonctionnellement équivalents dans la plupart des installations.

Cependant, confirmez le suffixe exact avec la documentation de la machine avant de commander, car les révisions logicielles ou les variantes de connecteurs peuvent différer entre les générations de machines spécifiques.

Q2 : Quels moteurs servo Beta le SVU-12 entraîne-t-il ?

La sortie continue nominale de 3,2A du SVU-12 est adaptée aux petits moteurs de la série Beta : le βS4/3000 et les moteurs Beta de puissance similaire qui sont des compagnons standard pour cette classe de puissance dans le catalogue d'axes de positionnement de Fanuc.

Le modèle de moteur spécifique doit être confirmé dans la documentation de sélection des moteurs Fanuc de la machine — le jeu de paramètres du moteur doit correspondre au moteur installé pour un fonctionnement de positionnement correct.

Q3 : Le SVU-12 dispose d'une alimentation intégrée — partage-t-il l'alimentation avec d'autres entraînements sur la même machine ?

Non. Chaque unité Beta SVU fonctionne à partir de sa propre alimentation AC indépendante. Il n'y a pas de bus DC partagé entre les unités Beta SVU, contrairement au système alpha SVM/PSM où plusieurs modules tirent d'un bus DC commun. Chaque SVU est connecté à un circuit de dérivation AC dédié.

Cette indépendance est un avantage pour les configurations de machines distribuées et simplifie l'isolement des défauts — une défaillance dans un SVU n'interrompt pas l'alimentation des autres axes.

Q4 : Que se passe-t-il si le câble de fibre optique I/O Link est endommagé pendant le fonctionnement ?

Une rupture ou une contamination du câble de fibre optique I/O Link produit une erreur de communication entre la CNC et le SVU-12.

La CNC affiche une alarme servo faisant référence à l'axe I/O Link affecté, et l'axe est désactivé. La LED à 7 segments sur l'unité SVU affichera un code d'alarme.

Le câble de fibre optique doit être inspecté pour détecter tout dommage physique, courbure prononcée et contamination des connecteurs.

Remplacez le câble plutôt que d'essayer de nettoyer les extrémités de fibre endommagées — la fibre optique plastique utilisée dans les applications Fanuc I/O Link est peu coûteuse et remplaçable sur le terrain.

Q5 : L'A06B-6093-H151 est-il compatible avec les contrôles Fanuc 0i-D et 0i-F ?

Les 0i-D et 0i-F prennent en charge l'interface servo I/O Link pour les axes de positionnement auxiliaires, rendant le SVU-12 compatible avec ces contrôles lorsque la machine est configurée pour utiliser l'option servo I/O Link.

Les axes d'usinage principaux sur les contrôles 0i-D et ultérieurs utilisent généralement des amplificateurs FSSB αi ou βi, tandis que le SVU I/O Link gère les axes auxiliaires.

Vérifiez la documentation de configuration de la machine et les paramètres pour l'affectation spécifique de l'axe I/O Link avant le remplacement.
