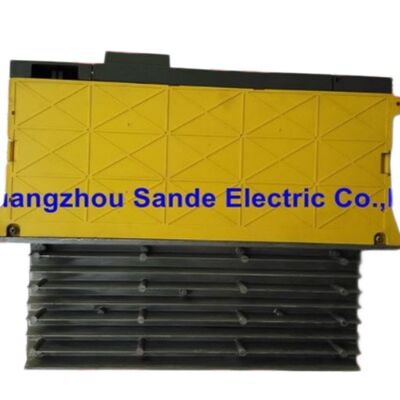

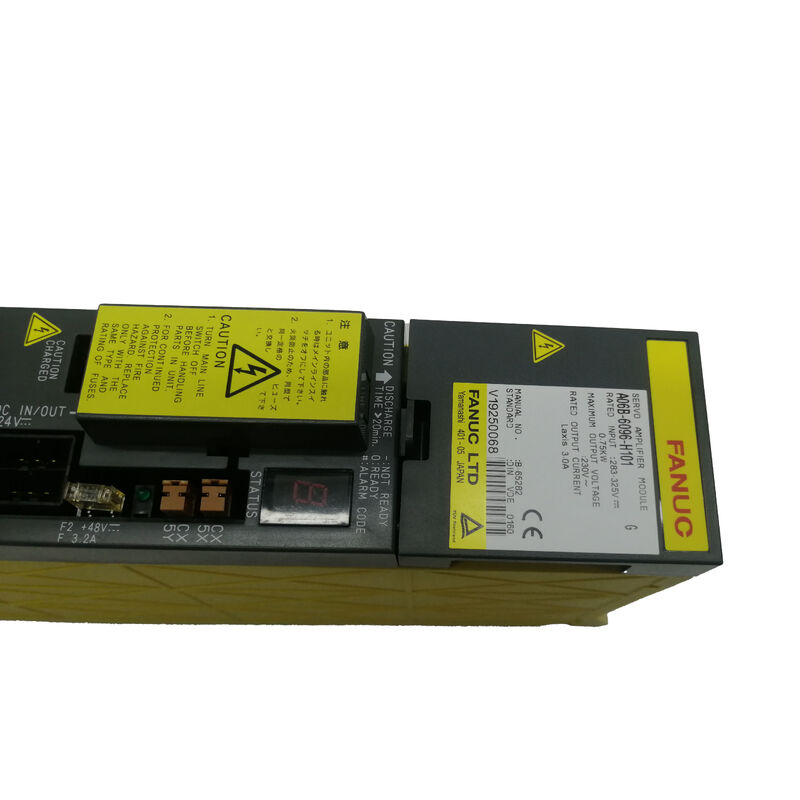

Module d'amplificateur servo FANUC A06B-6096-H101 — SVM1-12, FSSB Alpha à axe unique, plateforme 200V

Il y a une raison simple pour laquelle le A06B-6096-H101 est toujours très demandé, même s'il n'est ni le plus récent ni le plus puissant des variateurs FANUC : les machines pour lesquelles il a été conçu fonctionnent toujours. Les centres d'usinage verticaux, les tours et les rectifieuses construits avec les contrôleurs FANUC 16i, 18i et 21i — et leurs successeurs 30i/31i — ont équipé ce module d'amplificateur sur des axes qui fonctionnent de manière fiable depuis des années, parfois des décennies. Lorsqu'un module finit par tomber en panne, il est essentiel de trouver rapidement un remplacement compatible.

Le H101 est désigné SVM1-12 dans la série 6096 Alpha de FANUC — un module à axe unique gérant une sortie nominale de 3,0 A à 230 V, dimensionné pour les charges d'axe plus légères des machines plus petites. Sande Electric stocke ce module à l'état neuf et d'occasion (inspecté), avec expédition dans le monde entier en 0 à 3 jours ouvrables.

La série 6096 : Quand FANUC est passé à la fibre optique

Pour comprendre ce qui distingue la série 6096, il est utile de savoir où elle se situe dans l'histoire des amplificateurs servo FANUC.

Avant la série 6096, le module servo alpha standard de FANUC pour l'utilisation CNC était la série 6079. La série 6079 communiquait avec le CNC via une interface conventionnelle basée sur le courant — des signaux électriques transmis entre la carte servo CNC et l'amplificateur par des câbles en cuivre. Cela fonctionnait de manière fiable, mais à mesure que les systèmes CNC devenaient plus exigeants et que les configurations multi-axes devenaient courantes, la complexité du câblage et la bande passante de communication des interfaces analogiques devenaient des facteurs limitants.

La série 6096 a remplacé la série 6079 avec un changement fondamental : l'interface de communication servo est passée à FSSB — le bus série à fibre optique pour servo. Les données entre le CNC et chaque module d'entraînement circulent désormais par fibre optique plutôt que par conducteurs électriques. L'immunité au bruit s'améliore, la vitesse de communication augmente et le câblage entre le rack CNC et l'armoire d'entraînement est considérablement simplifié.

FANUC a effectué cette transition en pensant à une continuité délibérée. Les dimensions physiques du module, l'architecture du bus DC, les exigences d'alimentation et même la convention de nommage des modèles (SVM1, SVM2, SVM3 pour les axes simples, doubles et triples) ont été reprises de la série 6079. La distinction dans les numéros de dessin — 6079 pour le SVM actuel et 6096 pour le SVM FSSB — est le marqueur technique, mais opérationnellement, les machines utilisant des modules 6096 ressemblent beaucoup à celles qui utilisaient la série 6079.

La série 6096 a occupé cette position jusqu'à l'arrivée de la série 6117 Alpha i, apportant le contrôle de courant HRV3 et un facteur de forme de module plus fin. La série 6096 prend en charge le HRV3 — à condition que la combinaison de cartes correspondante soit installée — mais c'est là que s'arrête le chevauchement des capacités. Structurellement, la série 6096 appartient à la génération précédente.

SVM1-12 : Le plus petit de la famille, mais adapté à sa tâche

Dans la gamme à axe unique 6096, le H101 est le modèle d'entrée de gamme. L'échelle de courant de la famille va du SVM1-12 (H101, sortie 3A) au SVM1-20, SVM1-40S/L, SVM1-80, SVM1-130, SVM1-240, jusqu'au SVM1-360 — une large gamme couvrant tout, des petits axes de positionnement sur les tours compacts aux axes primaires à forte charge sur les grands centres d'usinage.

Le SVM1-12 était associé aux plus petits moteurs servo alpha au moment de la construction de la machine — généralement des modèles comme l'alpha a1/3000 ou a2/2000. Ces moteurs entraînent les axes auxiliaires, les axes à courte course et les axes de positionnement sur les machines où la charge mécanique est modérée. Un variateur nominal de 3A en continu est suffisant pour ces tâches, et faire fonctionner un module de plus haute puissance à sa place n'est pas nuisible, mais c'est inutile et généralement indisponible en tant qu'article en stock configuré pour le même encombrement.

Spécifications techniques

Révisions de PCB précoces vs tardives — Pourquoi c'est important pour la réparation

Un détail à connaître avant de commander un H101 d'occasion : le A06B-6096-H101 a été produit en deux configurations de cartes internes distinctes. Les premières unités utilisaient la carte de contrôle A20B-2100-0250 ; la production ultérieure est passée à l'A20B-2100-0540. Les deux ont la même architecture de contrôle mais des révisions de carte différentes.

Pour un remplacement de module simple, cette distinction a rarement d'importance — le module entier est remplacé en bloc. Là où cela devient pertinent, c'est dans la réparation au niveau des composants : si quelqu'un a remplacé uniquement la carte de contrôle dans une unité, la révision de la carte doit correspondre à ce qu'attend la carte de câblage. Les combinaisons de cartes mixtes provenant de paires de révisions incompatibles peuvent entraîner des conditions d'alarme erratiques.

Lorsque vous commandez une unité d'occasion chez nous, nous fournissons le module en tant qu'ensemble complet. Nous ne fournissons pas de cartes internes individuelles séparément.

Neuf vs. Occasion : Choisir le bon état

Unités neuves sont des stocks FANUC authentiques, intacts, avec une garantie de 12 mois à compter de notre entrepôt. Pour les installations qui considèrent toute situation d'arrêt d'axe comme une urgence de production, éliminer l'incertitude de l'historique de service vaut le surcoût.

Unités d'occasion (inspectées) bénéficient d'une garantie de 3 mois et sont pratiques pour les départements de maintenance qui stockent des pièces de rechange en prévision d'une future panne plutôt qu'en réponse à une panne en cours. Les SVM1-12 entraînent des charges d'axe légères — leurs cycles de service typiques ne sont pas exigeants par rapport aux entraînements d'axe plus lourds — et les unités d'occasion bien entretenues se sont avérées fiables en tant que pièces de rechange fonctionnelles.

Contactez-nous pour confirmer la disponibilité de l'état spécifique dont vous avez besoin avant de commander.

Commande, Paiement et Expédition

Expédition dans le monde entier via DHL et FedEx dans les 0 à 3 jours ouvrables suivant la confirmation du paiement. L'expédition combinée est disponible pour les commandes de plusieurs articles.

Paiement accepté :

• Virement bancaire (T/T) — toutes les valeurs de commande
• PayPal — commandes jusqu'à 500 $
• Western Union — toutes les valeurs de commande

Les acheteurs sont responsables de tous les droits d'importation applicables ou des taxes locales dans le pays de destination.

Garantie et retours

Les retours sont acceptés si les unités arrivent endommagées, incomplètes, non conformes à la description, ou sont confirmées comme non fonctionnelles dans les 4 jours suivant la réception. L'état d'origine avec l'étiquette de garantie intacte est requis. Les frais de retour sont à la charge de l'acheteur. Les défaillances causées par une installation incorrecte, des erreurs de câblage ou des dommages physiques après livraison sont exclues de la couverture de garantie.

Questions fréquemment posées

Q1 : Quelle est la différence pratique entre les séries 6079 et 6096, et sont-elles interchangeables sur la même machine ?

 Les séries 6079 et 6096 remplissent le même rôle fonctionnel — amplification servo à axe simple, double ou triple dans une armoire Alpha série 200V — mais elles utilisent des interfaces de communication fondamentalement différentes. La série 6079 utilise une interface servo basée sur le courant ; la série 6096 utilise le FSSB, qui transmet les données servo par fibre optique. La carte servo du CNC détermine quelle interface est présente sur la machine : un contrôleur équipé d'une carte servo FSSB nécessite des modules de la série 6096, tandis qu'un ancien système sans FSSB ne peut pas les utiliser. Les deux familles ne sont pas interchangeables sans changer également la carte servo du CNC. Si votre machine avait à l'origine un module 6079, vous avez besoin d'un remplacement 6079 ; si elle avait un 6096, vous avez besoin d'un 6096.

Q2 : Le H101 est le SVM1-12 avec une sortie de 3A — un module 6096 de puissance supérieure (tel qu'un H102 ou H130) peut-il le remplacer en cas d'urgence ?

 En termes d'ajustement dans le même emplacement d'armoire et de communication via le même lien FSSB, un module 6096 de puissance supérieure se connecterait. La question est de savoir si la puissance de courant plus élevée pose un problème — et généralement, ce n'est pas le cas, car la sortie de courant de l'amplificateur est dictée par la charge du moteur et les limites de courant définies par le CNC, et non par la puissance maximale de l'amplificateur seule. Cela dit, une substitution contrôlée comme celle-ci ne devrait être effectuée qu'en tenant compte des paramètres : le paramètre du modèle d'amplificateur du CNC peut devoir être mis à jour pour refléter la nouvelle puissance de courant, ou le variateur peut signaler une incompatibilité de configuration lors de la mise sous tension. Pour un remplacement permanent, l'approvisionnement du H101 correct est la solution propre. Pour une reprise de production temporaire, un substitut de puissance supérieure est parfois utilisé avec un ajustement de paramètre approprié — mais cela doit être considéré comme une mesure à court terme.

Q3 : Mon contrôleur FANUC affiche l'alarme servo 9 sur l'axe entraîné par ce module — par où dois-je commencer mon investigation ?

L'alarme servo 9 dans les systèmes FANUC indique généralement une condition de surcharge sur l'axe — le variateur a consommé un courant excessif pendant plus longtemps que le seuil de protection thermique ne le permet. Avant de supposer que l'amplificateur est défaillant, vérifiez si la charge mécanique de cet axe a changé : des vis à billes usées ou contaminées, des guides bloqués, des gibs trop serrés, ou un roulement moteur défaillant augmentent tous la demande de courant sur le variateur et peuvent déclencher des alarmes de surcharge sur un variateur par ailleurs fonctionnel. Faites fonctionner l'axe manuellement à faible vitesse et observez si le moteur se déplace en douceur ou avec une résistance notable. Si l'axe a un comportement mécanique normal et que l'alarme revient immédiatement après réinitialisation sans commande de mouvement, le défaut se situe plus probablement dans l'étage de puissance du variateur ou son circuit de thermistance interne. Dans ce scénario, le remplacement du module devient la mesure appropriée.

Q4 : Cet amplificateur nécessite-t-il des changements de paramètres après remplacement, ou est-il vraiment plug-and-play ?

 Les paramètres servo qui régissent le comportement de l'axe — gain de boucle de position, gain de boucle de vitesse, limite de courant, type de moteur — sont stockés dans la mémoire du CNC, et non dans le module d'entraînement. Remplacer le module amplificateur par le même numéro de pièce laisse ces paramètres intacts et inchangés. Dans la plupart des cas, un échange identique du H101 ne nécessite aucun changement de paramètre. L'exception est lorsque l'unité de remplacement a une révision de carte différente de l'originale. Dans les premiers systèmes FANUC 16i/18i/21i, le paramètre du modèle d'amplificateur dans le CNC identifie à la fois le variateur et la version de l'interface ; si la révision matérielle de l'unité de remplacement ne correspond pas à ce qu'attend le paramètre, une alarme de configuration peut apparaître. Cela est résolu en mettant à jour le paramètre du modèle d'amplificateur pertinent — le numéro de paramètre spécifique dépend du modèle de CNC et de la version du logiciel. Sauvegarder tous les paramètres du CNC avant tout échange matériel est une bonne pratique, car cela vous donne un point de restauration complet si quelque chose doit être ajusté.

Q5 : Y a-t-il des modes de défaillance courants spécifiques au SVM1-12 qu'il est bon de connaître avant l'installation ?

 Le A06B-6096-H101 partage les mêmes schémas de défaillance généraux que les autres modules de la série Alpha FSSB. Les condensateurs électrolytiques internes sur la carte de contrôle vieillissent avec le temps, en particulier dans les environnements à température ambiante plus élevée ou avec une mauvaise ventilation de l'armoire — les défauts liés aux condensateurs se manifestent souvent par un comportement d'axe erratique ou des alarmes intermittentes avant de devenir une défaillance franche. Les connecteurs de fibre optique (COP10A/COP10B sur la chaîne FSSB) méritent d'être inspectés avant de condamner le module lui-même : un connecteur de câble fibre contaminé ou plié à l'extrémité du variateur peut causer des erreurs de communication FSSB qui ressemblent à un défaut de variateur. Nettoyez les connecteurs fibre avec un outil de nettoyage optique approprié et vérifiez que le câble est correctement en place avant le remplacement. Enfin, sur les anciennes unités d'occasion, les connecteurs de la carte de câblage peuvent développer un contact intermittent en raison des années de cycles thermiques — réinsérer les connecteurs internes lors de l'installation est une petite étape qui évite des rappels inutiles.
