Fanuc A06B-6114-H103 | Module d'amplificateur servo mono-axe Alpha i SVM1-20i — 6,5 A, 283-339 V CC, FSSB, HRV3, CNC 16i / 18i / 21i / 0i-B

Présentation

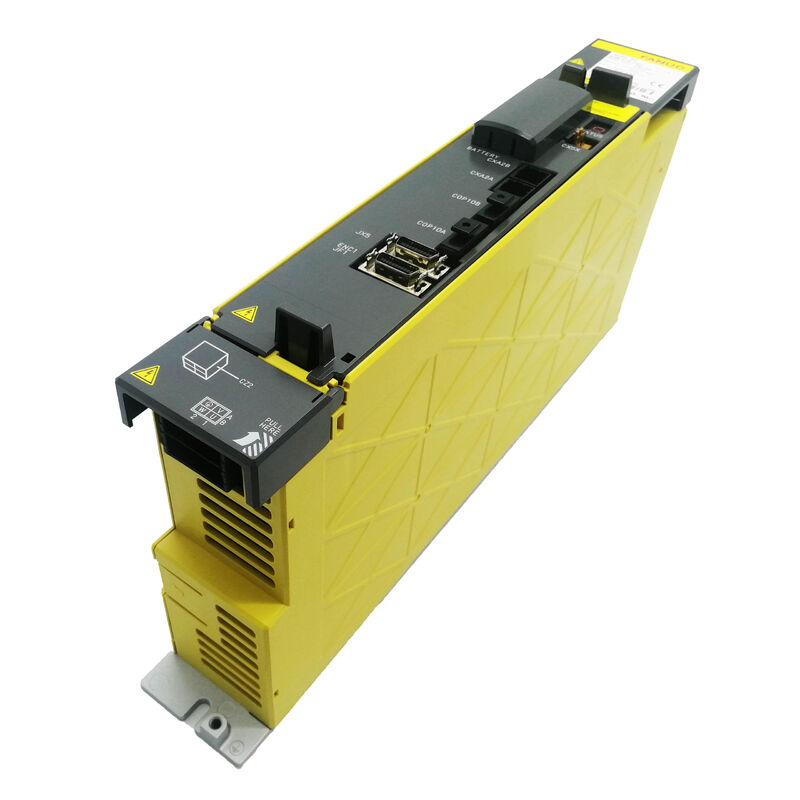

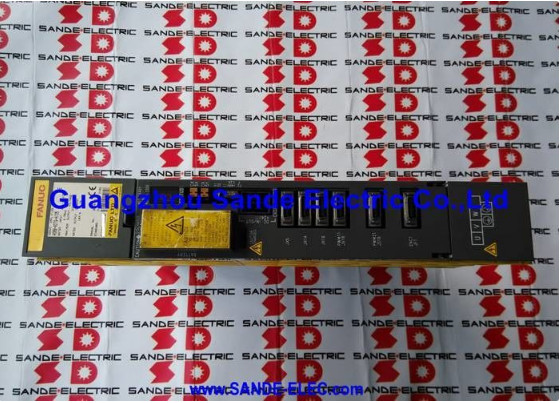

Le Fanuc A06B-6114-H103 est le SVM1-20i — le membre mono-axe, le plus petit courant de la famille de modules d'amplificateurs servo alpha i (ai) de Fanuc.

Successeur de la première génération A06B-6096-H102 (SVM1-20), il reflète le passage de Fanuc à l'architecture servo de génération i arrivée avec les commandes 16i/18i-B et 21i-B au début des années 2000 et qui est depuis devenue la colonne vertébrale des systèmes CNC Fanuc dans le monde entier.

Sur les machines-outils construites par les principaux constructeurs mondiaux — centres d'usinage, centres de tournage, machines à cinq axes et lignes de transfert — l'A06B-6114-H103 est le module de référence partout où un seul axe de service léger à moyen doit être entraîné dans le rail d'alimentation partagé du système servo alpha i.

Le module est un amplificateur servo de 60 mm de large qui s'insère dans le rack du système servo alpha i aux côtés d'autres modules SVM et broches aiSP, tous tirant leur alimentation CC de l'alimentation commune aiPS.

Le profil étroit de 60 mm est le marqueur physique de la position du SVM1-20i à l'extrémité inférieure de la plage de courant — les modules plus larges (80 mm, 90 mm) portent les désignations SVM1-40i et SVM1-80i de courant plus élevé. Dans une configuration typique de centre d'usinage, un axe X ou Y entraîné par un moteur αiS 4/5000 ou plus petit sera desservi par l'A06B-6114-H103, tandis que l'axe Z ou l'axe de palette — nécessitant plus de couple — prend un SVM1-40i ou supérieur.

La communication entre la CNC et l'A06B-6114-H103 s'effectue exclusivement via FSSB — Fanuc Serial Servo Bus — une liaison série propriétaire à fibre optique qui transmet les commandes de position et reçoit les retours d'information entre la carte servo de la CNC et chaque module amplificateur du système.

Chaque SVM1-20i occupe un emplacement d'axe FSSB ; la carte servo de la CNC identifie l'amplificateur et son moteur attaché lors de l'initialisation du système via la séquence d'établissement de liaison du protocole FSSB.

Cela signifie que les paramètres servo de la CNC doivent correspondre correctement au type de moteur attaché à l'A06B-6114-H103 — un numéro de moteur incorrect dans le paramètre n° 2020 produit une alarme de désaccord d'axe au démarrage.

L'algorithme de contrôle servo HRV3 exécuté à l'intérieur de l'A06B-6114-H103 est une amélioration significative par rapport à l'algorithme HRV2 de la première génération SVM1-20. HRV3 utilise un cycle de calcul plus rapide (cycle de boucle de vitesse de 62,5 µs), produisant une meilleure régulation de vitesse sous des charges de coupe dynamiques et un contrôle de position plus précis pendant les phases d'accélération et de décélération.

Pour les applications CNC impliquant un contournage à haute vitesse d'avance, des trajectoires de surface complexes à cinq axes ou des opérations agressives synchronisées avec la broche, le calcul de boucle plus serré de HRV3 fait une réelle différence dans la finition de surface et la précision de position.

Spécifications clés

Architecture du système Alpha i — Où s'intègre le SVM1-20i

Comprendre le rôle de l'A06B-6114-H103 nécessite de comprendre comment le système servo alpha i est construit. Le système est modulaire : un ou plusieurs modules d'alimentation aiPS (série A06B-6110) redressent le courant alternatif triphasé entrant et produisent la tension du bus CC partagé (283–339 V CC) dont tous les modules servo et broches du rack tirent leur alimentation.

Les modules SVM — SVM1, SVM2, SVM3 — sont les étages onduleurs qui convertissent cette tension de bus CC en courant alternatif à fréquence et tension variables qui entraîne les moteurs servo. Chaque SVM contient des modules de transistors IPM, des circuits de commande de grille et la carte de contrôle servo, le tout enfermé dans les boîtiers modulaires de 60 mm à 90 mm de Fanuc.

L'A06B-6114-H103 se situe à l'extrémité étroite de cette gamme. Son module unique de transistor IPM de 20 A produit une sortie nominale continue de 6,5 A — suffisante pour les moteurs alpha i dans la plage de couple continu de 200 W à environ 500 W, en fonction de la conversion courant-couple du moteur.

Les moteurs en dehors de cette plage de courant nécessitent un SVM de plus haute puissance.

La puissance d'entrée nominale de 2,5 kW du module depuis le bus CC définit également la puissance maximale que l'alimentation aiPS doit être dimensionnée pour fournir pour cet axe plus tous les autres du système, c'est pourquoi la sélection de l'aiPS pour une machine multi-axes nécessite de sommer les besoins en puissance de tous les modules SVM et aiSP installés.

FSSB : Pourquoi le lien fibre optique est important

Le lien fibre optique FSSB entre la carte servo de la CNC et l'A06B-6114-H103 n'est pas simplement une commodité — il fait partie intégrante de la raison pour laquelle le système alpha i atteint les performances de boucle servo qu'il offre.

L'immunité au bruit électrique est parfaite sur un lien fibre optique : les transitoires de commutation du moteur, les ondulations de l'alimentation et les interférences électromagnétiques des équipements adjacents n'ont aucun effet sur le flux de données série.

Le lien transporte les commandes de position, les commandes de courant, les données de retour et les alarmes système entre la CNC et chaque amplificateur à une fréquence de mise à jour élevée qui serait impossible sur un câblage de signal en cuivre conventionnel sans blindage substantiel et discipline de disposition.

Pour l'installateur de la machine, FSSB simplifie également considérablement le câblage. Au lieu des connexions lourdes en fils requises par les architectures servo analogiques antérieures entre la CNC et chaque amplificateur d'axe, FSSB connecte les amplificateurs en chaîne avec une seule ligne fibre optique de la sortie de la carte servo de la CNC à la paire de connecteurs COP10A/COP10B du premier module, puis de module en module le long de la chaîne.

La CNC attribue des numéros d'axe aux modules en fonction de leur position dans la chaîne et de leur réponse à la requête d'initialisation — une architecture propre qui prend en charge une mise en service rapide du système et une isolation des défauts simple.

Contrôle HRV3 — Boucle de vitesse et performance de l'axe

La désignation HRV3 sur la carte de contrôle de l'A06B-6114-H103 fait référence au contrôle vectoriel à haute réponse, version 3.

L'amélioration clé de HRV3 par rapport à HRV2 est le cycle de mise à jour de la boucle de vitesse : HRV3 exécute son calcul de vitesse à un cycle de 62,5 µs, contre 125 µs pour HRV2.

Diviser par deux le cycle de calcul signifie que la boucle de vitesse détecte et corrige les déviations de vitesse deux fois plus fréquemment, produisant un servo qui répond aux perturbations de charge — telles que les forces d'engagement de l'outil, le frottement de renversement d'axe et la conformité structurelle de la machine — avec une stabilité de vitesse nettement meilleure.

Le résultat pratique est une finition de surface améliorée sur les coupes profilées où la régulation de vitesse lors des changements de direction affecte directement la surface de la pièce.

HRV3 permet également des gains servo plus élevés avant que la stabilité ne devienne une préoccupation, ce qui permet une erreur de suivi plus faible sur les trajectoires de contournage rapides et une meilleure synchronisation des axes dans les mouvements multi-axes interpolés.

Pour les constructeurs de machines spécifiant des systèmes servo pour leurs machines les plus exigeantes, la capacité HRV3 de l'A06B-6114-H103 est un paramètre important qui le distingue des modules FSSB de première génération.

Contexte de remplacement — Mise à niveau depuis A06B-6096-H102

L'A06B-6114-H103 est le remplacement désigné de génération i pour l'A06B-6096-H102 (SVM1-20, HRV2, première génération FSSB). Les deux modules desservent la même plage de moteurs physiques et se connectent via la même topologie fibre FSSB, mais ils ne sont pas interchangeables directement sans prise en compte de la configuration CNC.

Le H103 nécessite une alimentation des unités aiPS de la série A06B-6110 ; le H102 tire des alimentations plus anciennes de la série A06B-6087/6088/6089.

Les machines construites à l'origine avec le H102 sur l'ancien système d'alimentation ne peuvent pas remplacer uniquement le SVM sans également aborder la compatibilité de l'alimentation — une révision complète du système d'entraînement est nécessaire avant de spécifier la mise à niveau.

Pour les machines fonctionnant déjà sur les alimentations aiPS de la série A06B-6110 avec des modules SVM H102 installés, le H103 est un remplacement fonctionnel direct.

Les paramètres servo doivent être vérifiés après le remplacement pour confirmer que le numéro de type de moteur et les réglages de gain correspondent au moteur installé.

Cartes internes et composants réparables

L'A06B-6114-H103 contient deux cartes principales : la carte de câblage A16B-2203-0691 gère l'interface de la section d'alimentation et les connexions E/S, tandis que la carte de contrôle FSSB A16B-2101-004x gère le calcul de l'algorithme servo et la communication fibre. Aucune des deux cartes n'est vendue comme pièce de rechange séparée — Fanuc et les fournisseurs de services autorisés traitent le module comme l'unité de service.

Cependant, plusieurs composants à l'intérieur du module sont disponibles séparément et remplaçables par des ingénieurs de service qualifiés : le module de transistor IPM de 20 A, le ventilateur de refroidissement interne, la batterie (pour la sauvegarde de l'encodeur) et les fusibles du bus CC.

Ces réparations au niveau des composants prolongent considérablement la durée de vie de l'A06B-6114-H103 pour les unités qui ont subi des défaillances de composants isolées plutôt que des dommages étendus aux cartes.

FAQ

Q1 : Quelle est la différence entre l'A06B-6114-H103 et l'A06B-6114-H104 (SVM1-40i) ?

Le H103 (SVM1-20i) contient un seul IPM de 20 A et est évalué à 6,5 A de sortie continue. Le H104 (SVM1-40i) contient un seul IPM de 40 A et est évalué à 12,5 A de sortie continue.

Le H104 est physiquement plus large (80 mm contre 60 mm pour le H103) et alimente des moteurs alpha i plus grands — les αiS 8/3000, αiF 4/5000 et similaires — qui consomment plus que les 6,5 A continus du H103.

Les deux modules se connectent via FSSB et utilisent HRV3. Les modèles de moteurs en dehors de la plage de courant du H103 nécessitent simplement le H104 ou un module de plus haute puissance ; aucune configuration ne peut étendre la puissance de sortie de 6,5 A du H103.

Q2 : Que se passe-t-il si le mauvais numéro de type de moteur est chargé dans le paramètre CNC n° 2020 pour l'axe A06B-6114-H103 ?

Un numéro de type de moteur non correspondant provoque l'alarme SV5136 (moteur servo inapproprié) au démarrage, et l'axe ne peut pas être activé.

Dans certaines configurations, un SV0401 (axe non prêt) ou SV5061 (dépassement d'erreur servo) peut également apparaître.

Le numéro de type de moteur doit correspondre au moteur physique connecté et à la puissance nominale de l'amplificateur — si le numéro de type spécifie un moteur nécessitant plus de courant que la sortie nominale de 6,5 A du H103, la CNC détectera le désaccord.

Corrigez le paramètre au numéro de type de moteur correspondant au moteur installé dans la liste des paramètres des moteurs servo et amplificateurs de Fanuc, puis coupez l'alimentation pour effacer l'alarme.

Q3 : L'A06B-6114-H103 peut-il entraîner un moteur de la série beta i (βiS), et si oui, lesquels ?

Oui. Le H103 est compatible avec un ensemble défini de moteurs beta i qui entrent dans sa plage de courant de 6,5 A : βiS 0.4/5000, βiS 0.5/6000, βiS 1/6000, βiS 2/4000, βiS 4/4000, βiS 8/3000 et βiS 12/2000.

Les moteurs Beta i utilisés dans les configurations FSSB nécessitent la série d'amplificateurs alpha i (pas les unités d'amplificateurs SVU beta i séparées) et se connectent via les mêmes interfaces de retour d'encodeur et d'alimentation moteur que les moteurs alpha i.

Le numéro de type de moteur CNC paramètre n° 2020 pour les moteurs beta i diffère des entrées alpha i — confirmez le numéro de type de moteur beta i correct dans la liste des paramètres des moteurs servo Fanuc applicable.

Q4 : L'A06B-6114-H103 affiche le code d'alarme "6" ou "b" sur son écran LED — qu'indique cela ?

L'alarme 6 sur l'affichage LED du SVM1-20i indique une surchauffe de l'onduleur. L'alarme "b" indique une condition de surintensité des axes L et M (note : le SVM1-20i n'a qu'un seul axe, donc "b" apparaissant sur un module mono-axe indique généralement que le circuit de détection de surintensité IPM s'est activé sur la sortie unique de l'axe L).

Pour l'alarme 6 (surchauffe) : vérifiez le fonctionnement du ventilateur de refroidissement interne du module, vérifiez la température ambiante de l'armoire et confirmez un flux d'air adéquat à travers le rack d'entraînement.

Pour l'alarme "b" : vérifiez les courts-circuits dans les enroulements du moteur, les courts-circuits dans le câble d'alimentation du moteur ou un transistor IPM défectueux à l'intérieur du module.

Une alarme "b" persistante avec le moteur déconnecté pointe vers une défaillance de l'IPM nécessitant un entretien du module.

Q5 : Est-il possible d'utiliser l'A06B-6114-H103 dans un système qui contient encore des modules d'alimentation A06B-6087 ou A06B-6089 de première génération ?

Non, il s'agit d'une restriction de compatibilité critique. L'A06B-6114-H103 (SVM1-20i, génération i) est conçu spécifiquement pour les modules d'alimentation aiPS de la série A06B-6110.

Il ne peut pas être alimenté par les anciennes alimentations des séries A06B-6087, A06B-6088 ou A06B-6089 utilisées avec les modules SVM A06B-6079 et A06B-6096 de première génération.

La tension du bus CC, les tensions d'alimentation de contrôle et les protocoles de communication du bus entre l'alimentation et les modules SVM diffèrent entre les deux générations. Le mélange des deux dans un seul système d'entraînement n'est pas pris en charge et entraînera l'échec de l'initialisation du système ou des dommages aux composants.

Une mise à niveau complète du système d'entraînement — remplaçant à la fois l'alimentation et tous les modules SVM ensemble — est requise lors de la transition du matériel servo de première génération à la génération i.
