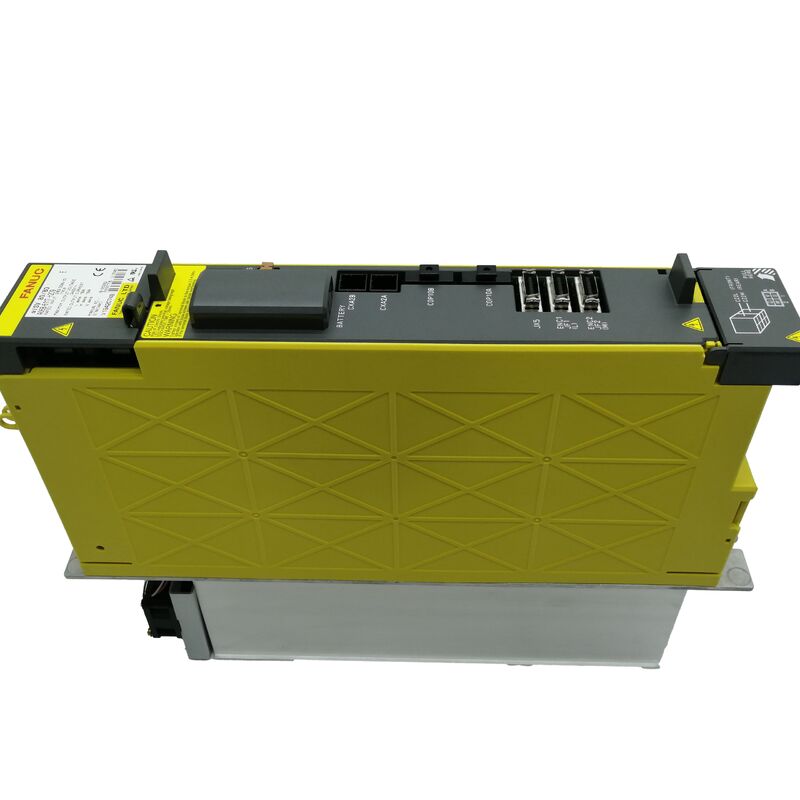

A06B-6117-H103 Unité de servo-amplificateur AC FANUC A06B6117H103 A06B-6117-H103

Le module d'amplificateur de servo-servo AISV 20

Description du produit

LeA06B-6117-H103 Pour les produits à base d'alcoolest unun module d'amplificateur de servo Alpha i à un seul axeidentifié par FANUC comme- SV 20Dans le manuel d'entretien FANUC, cette spécification de commande figure dans lePartie du système de freinagegroupe d'amplificateurs à axe unique, et la spécification commune SVM lie la familleCNC de la série i (modèle B) avec interface FSSB.

Il s'agit du type d'amplificateur utilisé lorsque la machine a besoin d'un servo-canal dédié à un axe plutôt que d'un module multi-axes combiné.

Pour l'acheteur technique, la spécification clé est la classe actuelle.

Le tableau des spécifications de FANUC6.5 Courant de sortie nominal des armeset un20 Limites de courant nominal maximalpourLe système de contrôle de l'eau, qui est la même classe actuelle représentée par- SV 20dans le tableau de configuration.

La FANUC énumère également la méthode commune de contrôle SVM comme suit:commande PWM en ondes sinusoïdes avec un pont transistor (IGBT), ce qui fait partie de ce qui donne à cette famille d'amplificateurs son comportement prévisible dans les applications de servo CNC.

Mécaniquement, la configuration αi place le20iclasse dans led'une largeur n'excédant pas 60 mm, sans nageoire externegroupe, et les cartes de section des dimensions extérieuresLe système de contrôle de l'eauàTracé de contour 1 / Découpe du panneau 1 / Zone d'entretien 1.

Cela fait du H103 l'un des formats de servo-amplificateur αi les plus compacts,qui est souvent utile dans les armoires où l'espace est limité et la conception originale du panneau a été construite autour de modules à un axe plus étroit.

D'un point de vue produit, le H103 est le mieux placé pour remplacer les servos FANUC αi installés.

Il ne s'agit pas d'un amplificateur large qui s'adapte à de nombreuses machines; il s'agit d'un amplificateur clairement défini.un servo-amplificateur FSSB de classe 20 à un axe.

Pour les constructeurs de machines, les acheteurs de MRO et les services, cette clarté est exactement ce qui rend la pièce utile.

Lorsque le travail consiste à restaurer un contrôle servo stable sans modifier l'architecture d'origine, le bon modèle αi à un axe permet d'économiser du temps et réduit les problèmes de démarrage évitables.

Données techniques

Questions fréquentes

Q1: Quelle est la dénomination officielle du modèle A06B-6117-H103 de FANUC?
FANUC identifie la pièce comme suit:- SV 20dans le manuel de maintenance αi. Dans le manuel de description, l'amplificateur à un axe de la classe 20 correspondant figure comme suit:Le système de contrôle de l'eau, avec la même classe de courant nominal.

Ensemble, ces entrées manuelles établissent le H103 comme unun servo-amplificateur mono-axe de classe Alpha i 20.

Q2: À quelle classe de sortie appartient cet amplificateur?
Le tableau de spécifications FANUC SVM attribue6.5 Courant de sortie nominal des armeset20 Limites de courant nominal maximalà laLe système de contrôle de l'eauC'est une classe.

Pour les acheteurs et les techniciens, c'est l'identité électrique essentielle du H103: il appartient au groupe d'amplificateurs à un axe de la classe 20, et non aux variantes de la classe 40 ou de plus grande capacité.

Q3: Quel type d'interface CNC est associé à cette famille de modèles?
FANUC indique dans la spécification commune SVM que cette famille de servoamplificateurs est destinée auxCNC de la série i (modèle B) avec interface FSSB.

Cela importe parce qu'un remplacement correct n'est pas déterminé par la seule classe actuelle.

L'amplificateur doit également correspondre à la méthode de communication utilisée par le CNC et au système d'entraînement qui l'entoure.

Q4: Est-ce que le H103 est un modèle d'armoire compact?
Oui, dans la gamme αi, il est regroupé dans leClasse de largeur de 60 mm sans nageoire externe, et la section des dimensions extérieures relie le modèle 20i à un seul axeTracé de contour 1 / Découpe du panneau 1 / Zone d'entretien 1.

En termes de panneau pratique, cela le place parmi les corps d'amplificateur αi les plus compacts, ce qui est utile lorsque l'on travaille à l'intérieur d'armoires conçues pour des modules à un axe plus étroit.

Q5: Qu'est-ce qui doit être vérifié avant de remplacer un A06B-6117-H103?
L'équipe de maintenance doit vérifier les spécifications exactes de la commande sur l'amplificateur installé, confirmer l'architecture αi de la machine basée sur le FSSB,et assurez-vous que le remplacement correspond à l'exigence originale d'un axe de classe 20.

Il est également judicieux de confirmer l'ajustement du panneau et l'état de refroidissement environnant.

Sur les servos FANUC, la correspondance exacte de la classe d'amplificateur est l'un des moyens les plus sûrs d'éviter des travaux de mise en service prolongés après l'installation.
