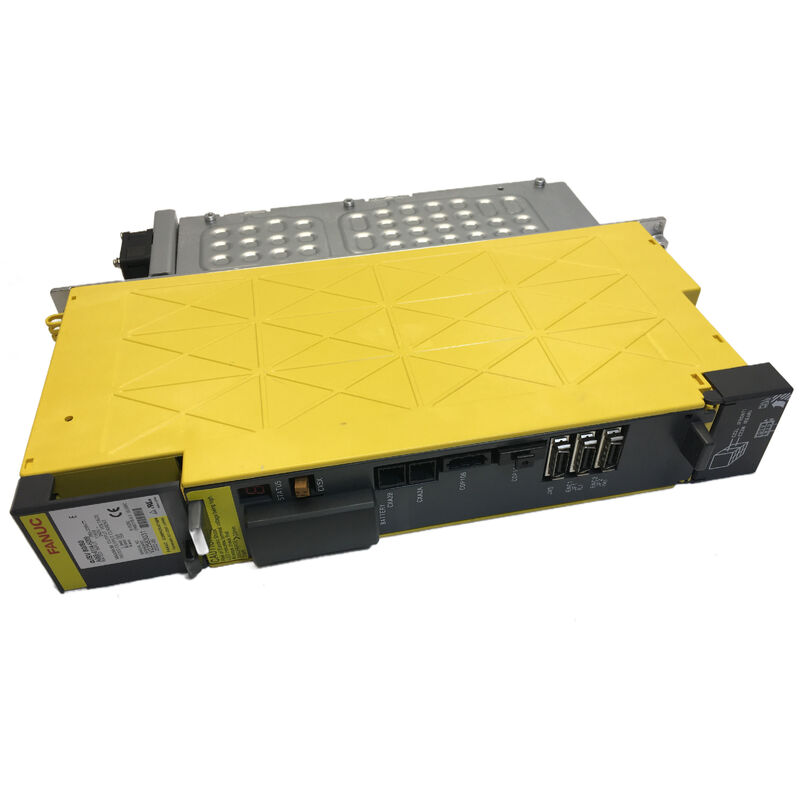

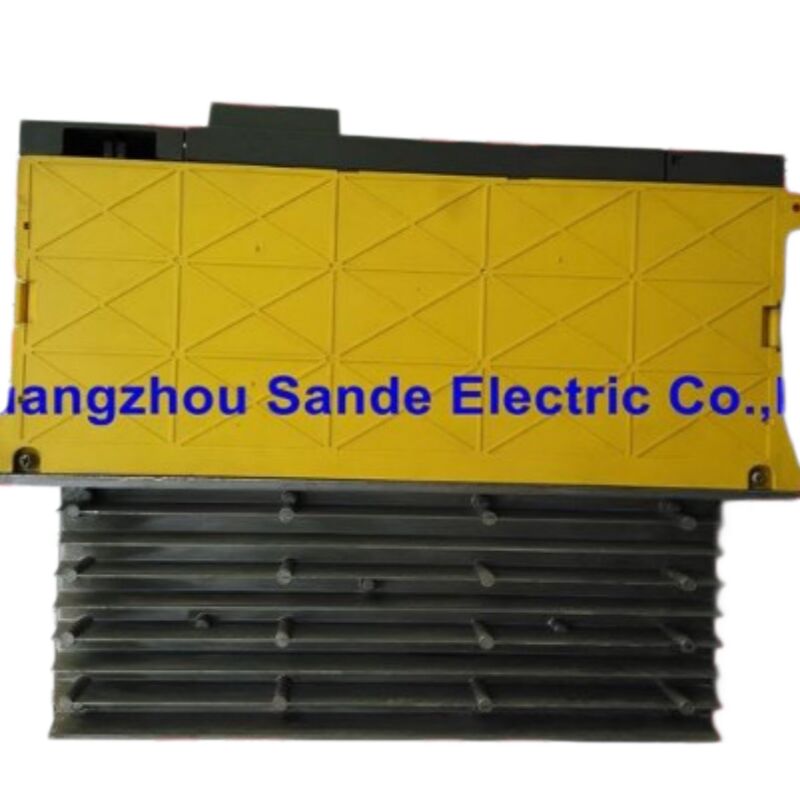

FANUC A06B-6114-H109 — Alpha i SVM1-360i, le plus grand module mono-axe de la série 6114

Certains remplacements de servodrives sont simples. Et puis il y a le SVM1-360i.

L'A06B-6114-H109 occupe le sommet de la série alpha i 6114 de FANUC : sortie nominale de 115A, trois modules de transistors IGBT internes de 400A, une empreinte de coffret de 150 mm et la désignation SVM1-360i — signifiant le niveau de courant de classe 360 dans la famille des modules mono-axe alpha i. Il est conçu pour les axes primaires les plus exigeants des grands centres d'usinage : le type d'axes qui entraînent des tables rotatives surdimensionnées, des palettes lourdes ou des têtes de fraisage grand format où les exigences de courant moteur dépassent largement ce que les variateurs de milieu de gamme peuvent fournir.

Obtenir cette unité correctement sourcée et expédiée rapidement est ce qui permet à une machine de grande valeur de produire des pièces au lieu d'attendre. Sande Electric stocke l'A06B-6114-H109 en état neuf et d'occasion inspecté, expédiant dans le monde entier sous 0 à 3 jours ouvrables.

Alpha i SVM : une architecture différente de Beta SVU

Toute personne qui s'approvisionne en servodrives FANUC sur plusieurs générations de produits remarquera une division structurelle fondamentale. La famille beta SVU — la série 6093 couverte ailleurs dans notre catalogue — sont des unités autonomes. Chacune a sa propre alimentation intégrée, convertit le courant alternatif entrant directement et se monte indépendamment partout où l'alimentation CA est disponible. Le beta SVU peut se trouver du côté opposé d'une machine par rapport au reste de la pile de variateurs car il transporte sa propre alimentation.

L'A06B-6114-H109 est une architecture entièrement différente. En tant queSVM — Servo Module— il ne contient pas d'alimentation. Il accepte l'alimentation du bus CC d'un moduleaiPS (Alpha i Power Supply)partagé, qui convertit le courant alternatif triphasé entrant en la tension de liaison CC que tous les modules SVM de ce bus tirent. Un aiPS (ou dans les installations à forte demande, deux modules aiPS en parallèle) alimente le bus CC ; des modules SVM et broche individuels puisent dans ce bus pour leur puissance de sortie.

Cette architecture a deux conséquences directes. Premièrement, l'A06B-6114-H109 doit être installé dans un coffret de variateur qui comprend un aiPS compatible — généralement un module d'alimentation de la série A06B-6110 ou A06B-6111 avec une puissance continue suffisante pour la charge totale sur le bus. Deuxièmement, une défaillance de l'aiPS met tous les SVM de ce bus hors ligne simultanément, tandis que dans le système beta SVU, une défaillance de l'alimentation d'une unité autonome n'affecte que cet axe. Les deux architectures ont des cas d'utilisation légitimes ; l'architecture de bus SVM est choisie lorsque plusieurs axes de forte puissance sont regroupés et lorsque l'efficacité de l'alimentation et la gestion centralisée de la régénération l'emportent sur la flexibilité de localisation des unités autonomes.

Où le SVM1-360i se situe dans la gamme de modules Alpha i 6114

La série 6114 couvre une large gamme de classes de courant, toutes partageant la même interface fibre optique FSSB et la même architecture de base. Les modules mono-axe augmentent progressivement les niveaux de courant :

• SVM1-20i(H101) — 6A nominal, 60 mm de large, moteurs alpha i les plus légers
• SVM1-40i(H102/H103) — 11A nominal, 60 mm de large
• SVM1-80i(H105) — 19A nominal, 60 mm de large, un module IGBT de 100A
• SVM1-160i(H106) — IGBT plus grand, milieu-haut de gamme
• SVM1-360i(H109) —115A nominal, 150 mm de large, trois modules IGBT de 400A— le module mono-axe le plus élevé de la famille

Le saut de H106 à H109 est significatif. Le SVM1-360i mesure 150 mm de large — deux fois et demie la largeur des plus petits modules de 60 mm — et abrite trois modules de transistors IGBT de 400A chacun, disposés en configuration parallèle pour fournir la capacité de sortie continue combinée de 115A. Ce module est le plafond physique et électrique de la gamme SVM alpha i mono-axe. Il est associé aux plus grands servomoteurs alpha i de FANUC : les moteurs de classe α50i/3000 et αC50 qui apparaissent sur les axes primaires les plus exigeants des équipements d'usinage grand format.

Spécifications techniques

L'architecture à trois IGBT et ce qu'elle signifie pour la maintenance

La plupart des modules SVM alpha i des classes de courant inférieures utilisent un seul module de transistor IGBT. Le SVM1-80i (H105) utilise un transistor de 100A ; les modules de milieu de gamme augmentent progressivement les dispositifs uniques plus grands. Le SVM1-360i est différent : trois modules IGBT discrets de 400A sont montés en interne et fonctionnent en parallèle pour fournir la capacité de courant de sortie combinée.

Cette configuration à trois transistors a plusieurs implications. Une faute de surintensité sur l'axe L (code d'alarme 8 sur la LED avant) ou une alarme IPM sur le même axe (code d'alarme affiché sous forme de nombre avec un point, par exemple 8.) peut provenir de l'un des trois transistors. Un seul transistor défaillant sur trois ne provoque pas nécessairement une défaillance totale immédiate de la sortie — cela peut se manifester par des déclenchements de surintensité intermittents dans des conditions de forte charge avant que l'unité ne tombe complètement en panne. Reconnaître ce schéma tôt évite un arrêt brutal inattendu.

Le ventilateur de refroidissement interne et le ventilateur externe sur le dissipateur thermique remplissent tous deux des fonctions critiques. Avec une puissance d'entrée nominale de 26 kW, un fonctionnement soutenu à des charges de courant élevées génère une chaleur importante. Le ventilateur de dissipateur thermique externe est le principal composant de gestion thermique pour les modules IGBT — sa défaillance déclenche généralement le code d'alarme F (arrêt du ventilateur de refroidissement externe) sur la LED avant avant que des dommages thermiques ne surviennent. Vérifier les deux ventilateurs lors de la maintenance programmée, et avoir des ensembles de ventilateurs disponibles comme pièces de rechange consommables, est une bonne pratique sur toute machine utilisant un SVM1-360i sur un axe primaire à cycle de service élevé.

Variantes logicielles : #J006 et #N

L'A06B-6114-H109 est disponible en configuration de base et dans au moins deux variantes logicielles documentées :#J006 et#N. Ces suffixes indiquent des options logicielles d'usine installées dans la carte de contrôle, spécifiant généralement des fonctionnalités telles que le traitement du feedback haute résolution, des versions spécifiques d'algorithmes HRV ou des ensembles de paramètres spécifiques à l'application pour des associations moteur et machine-outil particulières.

Pour un remplacement à l'identique sur une machine existante, la variante doit correspondre à l'étiquette de l'unité d'origine dans la mesure du possible. Dans la plupart des cas, la substitution de la H109 de base par une variante #J006 ou #N (ou vice versa) ne provoque pas de défauts matériels immédiats, mais peut nécessiter des ajustements de paramètres si le CNC avait été configuré spécifiquement pour l'ensemble de fonctionnalités de la variante.

Si l'étiquette de l'unité d'origine est encore lisible, notez le numéro de pièce complet, y compris tout suffixe, avant de commander. Si le suffixe est inconnu ou si l'étiquette de l'unité d'origine est endommagée, contactez-nous avec le modèle du CNC et le type de moteur — nous pouvons vous conseiller sur la variante la plus appropriée pour votre application.

Options de condition et stock

Les unités A06B-6114-H109 neuves de stock ancien sont des produits FANUC authentiques dans leur emballage d'origine, jamais installées. Elles bénéficient d'une garantie d'entrepôt de 12 mois et représentent l'option la moins risquée pour les machines en environnements de production continue à haut rendement. Pour un variateur de 115A sur un axe d'usinage primaire où les temps d'arrêt imprévus sont coûteux, le stock neuf vaut la prime.

Les unités d'occasion inspectées proviennent de machines désaffectées, testées pour vérifier la fonctionnalité des deux axes et de la communication FSSB, et offertes avec une garantie de 3 mois. Contactez-nous pour confirmer la disponibilité de l'une ou l'autre condition avant de commander — le stock de modules alpha i à courant élevé se vend rapidement.

Commande, Paiement et Expédition

Expédition mondiale via DHL et FedEx sous0–3 jours ouvrables à compter du paiement confirmé. Expédition combinée disponible sur les commandes multi-articles.

Options de paiement :

• Virement bancaire (T/T) — toutes valeurs de commande
• PayPal — commandes jusqu'à 500 $
• Western Union — toutes valeurs de commande

Les droits d'importation et les taxes locales sont à la charge de l'acheteur à destination.

Garantie et retours

Les retours sont acceptés pour les unités arrivant endommagées, incomplètes, non conformes à la description, ou confirmées non fonctionnelles dans les4 jours suivant la réception. L'unité doit être retournée dans son état d'origine avec l'étiquette de garantie intacte ; les frais de retour sont à la charge de l'acheteur. La garantie ne couvre pas les dommages dus à une installation incorrecte, une alimentation non conforme, ou des dommages physiques après livraison.

Questions fréquemment posées

Q1 : L'A06B-6114-H109 est étiqueté SVM — cela signifie-t-il qu'il a besoin d'un module d'alimentation séparé ? Qu'est-ce qui est compatible ?

R : Oui. Contrairement aux unités FANUC beta SVU qui ont une alimentation intégrée, le SVM1-360i est un module connecté au bus qui tire son alimentation CC principale d'un aiPS (Alpha i Power Supply) partagé. Le module aiPS redresse le courant alternatif triphasé entrant et maintient le bus CC dont tous les modules SVM et amplificateurs broche sur ce bus tirent. Pour un seul SVM1-360i, un aiPS compatible doit être présent dans le même coffret de variateur et doit avoir une puissance continue suffisante pour couvrir les 26 kW nominaux de ce module plus tous les autres modules partageant le même bus. Les séries A06B-6110 et A06B-6111 sont les familles aiPS typiques utilisées avec les modules SVM 6114. Si l'aiPS est déjà installé et fonctionnel dans votre coffret, le remplacement du seul SVM1-360i est un échange direct sur les connecteurs du bus CC.

Q2 : Qu'est-ce qui distingue le H109 des autres modules mono-axe de la gamme 6114 — en particulier le H106 — et comment puis-je confirmer lequel ma machine utilise ?

R : Le H109 est le SVM1-360i, évalué à 115A de sortie avec trois modules IGBT internes, et mesure 150 mm de large. Le H106 est un module mono-axe à courant plus faible de la même famille 6114 mais avec une configuration IGBT plus petite et une empreinte de coffret plus étroite. La méthode de confirmation la plus simple est l'étiquette sur l'unité installée — le numéro de pièce FANUC et la désignation SVM (SVM1-360i pour H109) sont imprimés directement sur l'étiquette du module. Si l'unité a été retirée et que l'étiquette est endommagée, vérifiez la documentation du coffret électrique de la machine ou l'écran des paramètres du CNC : les contrôleurs CNC FANUC avec FSSB peuvent afficher les identifiants des amplificateurs connectés sur l'écran de maintenance des servos. Physiquement, la largeur de 150 mm et la configuration de refroidissement à deux ventilateurs (ventilateur interne plus ventilateur de dissipateur thermique externe) sont caractéristiques du H109 et le distinguent des modules plus étroits de la même série.

Q3 : Après avoir installé un H109 de remplacement, le CNC affiche une alarme servo 8 (surintensité axe L) presque immédiatement à l'activation de l'axe. Que faut-il vérifier en premier ?

R : L'alarme 8 sur la LED du module alpha i indique une condition de surintensité de l'axe L détectée par le matériel du variateur. La première vérification concerne le câblage moteur : inspectez le câble d'alimentation U, V, W du module au moteur pour tout court-circuit entre phases ou entre phase et terre — une cause fréquente de surintensité immédiate au démarrage, surtout si des travaux ont été effectués près du câble moteur lors du remplacement du module. Deuxièmement, vérifiez l'isolation de l'enroulement moteur avec un mégohmmètre 500V entre chaque borne moteur et la terre ; une lecture inférieure à 1MΩ suggère une dégradation de l'isolation moteur qui déclenchera une surintensité dans le variateur, quelle que soit la condition du variateur. Troisièmement, confirmez que les paramètres servo du CNC pour l'axe — en particulier le code moteur (paramètre 2020) — identifient correctement le type de moteur connecté au H109 ; un code moteur incorrect peut amener le variateur à définir des limites de courant inappropriées pour le moteur réel, déclenchant une détection de surintensité prématurée sous des charges d'accélération normales.

Q4 : L'A06B-6114-H109 peut-il piloter des moteurs alpha i de la série αC, et pas seulement la gamme standard de moteurs αi ?

R : Oui. La série de moteurs αC (alpha core) et la série standard αi utilisent tous deux le même feedback servo et la même interface d'alimentation FANUC, et le SVM1-360i est dimensionné de manière appropriée pour les grands moteurs αC de la classe 50. L'exigence clé est que la demande de courant maximale du moteur à la charge et à la plage de vitesse de fonctionnement se situe dans la capacité de sortie continue de 115A du H109. Le paramètre de code moteur dans le CNC doit être réglé sur le modèle de moteur αC spécifique utilisé — le CNC utilise cela pour calculer les limites de courant, les profils d'accélération et les seuils de défaut. FANUC documente les affectations des codes moteurs pour les moteurs αC dans les mêmes sections du manuel de paramètres que les moteurs αi ; aucun ensemble de paramètres séparé n'est requis. Si la machine a été initialement mise en service avec un moteur αC spécifique, l'ensemble de paramètres sur l'unité H109 d'origine (ou dans les paramètres sauvegardés du CNC) aura déjà le code moteur correct.

Q5 : Que signifient les suffixes de variante logicielle #J006 et #N sur l'A06B-6114-H109, et la variante doit-elle correspondre exactement pour un remplacement ?

R : Les variantes logicielles dans les modules amplificateurs servo FANUC codent généralement des options installées en usine dans le firmware de la carte de contrôle : les exemples courants incluent des versions spécifiques d'algorithmes HRV (High Response Vector), des paramètres d'interface d'encodeur haute résolution et des ajouts de support moteur spécifiques à l'application. Le suffixe #J006 indique généralement une combinaison spécifique de fonctionnalités logicielles servo activées pour des applications OEM de machines-outils particulières. Le suffixe #N est une notation de variante logicielle standard utilisée sur plusieurs gammes de produits FANUC. Pour un remplacement, une correspondance exacte de variante est l'approche la plus sûre — elle garantit que le comportement du firmware de la nouvelle unité est identique à l'original sans nécessiter d'ajustement de paramètre CNC. En pratique, la substitution d'une variante par une autre au sein du même numéro de pièce de base H109 fonctionne généralement correctement, car le matériel est identique et les différences de variante résident principalement dans les valeurs par défaut des paramètres ou les fonctionnalités disponibles plutôt que dans la logique de fonctionnement fondamentale. Cependant, si après une substitution de variante non correspondante, le CNC affiche un avertissement d'initialisation servo ou si l'axe se comporte de manière inattendue lors de la première activation, comparez la version du logiciel de l'amplificateur affichée sur l'écran de maintenance servo du CNC avec le dossier de mise en service de la machine et ajustez tous les paramètres affectés en conséquence. Contactez-nous si vous avez besoin de confirmer la disponibilité des variantes avant de commander.
