Conducteur de moteur servo
>
|
| Lieu d'origine | Japon |
| Nom de marque | FANUC |
| Certification | CE ROHS |
| Numéro de modèle | A06B-6117-H206 |

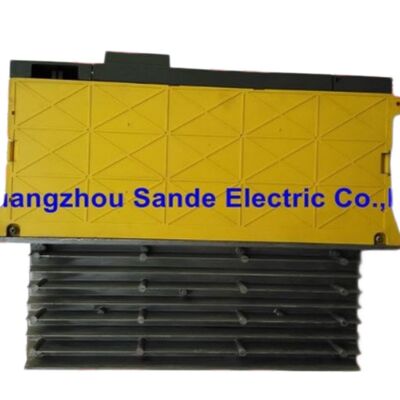

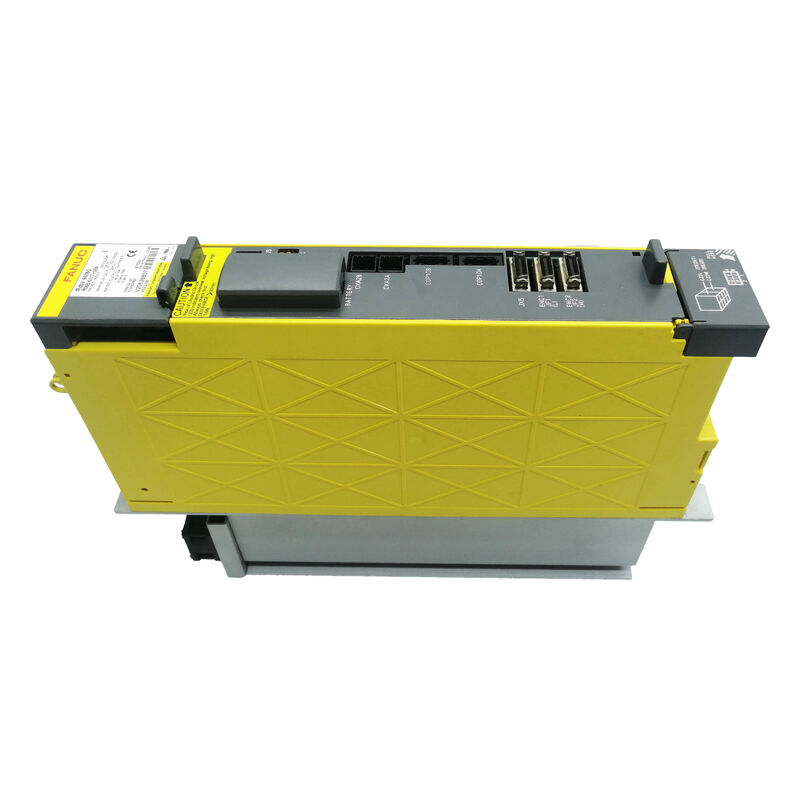

LeA06B-6117-H206 Les produits de base doivent être présentés dans les conditions suivantes:est unModule d'amplificateur de servo Alpha i à deux axesrépertorié par FANUC commeαi SV 20/40Dans les tableaux de configuration FANUC, cette spécification d'ordre apparaît dans lePartie du système de freinagefamille des servo-amplificateurs et appartient au groupe utilisé avecCNC de la série i à travers l'interface FSSB.
Cela en fait un amplificateur à double axe défini pour les machines qui ont besoin d'un axe de capacité plus légère et d'un axe de capacité plus grande dans le même corps de module.
La valeur de ce système réside dans cette disposition mixte des axes.Axe L nominé à 6,5 bras avec une limite de courant nominal de 20 Apeak, tandis que leL'axe M est classé à 13 bras avec une limite de courant nominal de 40 Apeak.
Cette structure asymétrique est exactement la raison pour laquelle le H206 n'est pas interchangeable avec les versions 20/20 ou 40/40 juste parce qu'elles appartiennent à la même famille.l'appariement 20/40 est l'identité de base du produit.
L'alignement et le groupe mécanique de FANUCLe modèle SVM2-20/40idans lede largeur de 60 mm, à nageoire externela catégorie des cadres, et la section des dimensions extérieuresTracé de contour 2 / Découpe de panneau 2 / Zone d'entretien 1Ça compte dans les vrais panneaux.
Un amplificateur de remplacement n'est utile que s'il s'adapte à l'espace de l'armoire existant, au chemin de refroidissement et au plan de montage sans forcer des modifications inutiles.
Commercialement, le H206 est le type de pièce que les acheteurs recherchent généralement pour un remplacement exact plutôt que pour une substitution spéculative.
Dans les situations de service, le maintien de l'arrangement d'amplificateur à axe mixte d'origine évite souvent la confusion des paramètres, simplifie la remise en service,et maintient la disposition électrique alignée sur la conception originale du constructeur de la machine.
C'est pourquoi la désignation correcte de FANUC est si importante:A06B-6117-H206 = αi SV 20/40 = servo-amplificateur à courant mixte à double axe.
| Paramètre | Valeur |
|---|---|
| Numéro de la partie | A06B-6117-H206 Les produits de base doivent être présentés dans les conditions suivantes: |
| Produit de fabrication | Le FANUC |
| Type de produit | Module de servo-amplificateur |
| Série | Alpha i |
| Classe modèle | αi SV 20/40 |
| Classe électrique SVM | Le modèle SVM2-20/40i |
| Configuration de l'axe | 2 axes |
| Série d'entrée | Série d'entrée de 200 V |
| CNC applicable | CNC de la série i (modèle B) avec interface FSSB |
| Méthode de commande du circuit principal | Contrôle PWM des ondes sinusoïdes avec pont à transistors (IGBT) |
| Courant de sortie nominé sur l'axe L | 6.5 Armes |
| Limites de courant nominal de l'axe L | 20 Le sommet |
| Courant de sortie nominé sur l'axe M | 13 Les bras |
| Limites de courant nominal de l'axe M | 40 Apesant |
| Classe de cadre | d'une largeur de 60 mm |
| Aile extérieure | avec nageoires extérieures |
| Le dessin de contour | 2 |
| Panneau coupé | 2 |
| Zone d'entretien | 1 |
| Énergie du circuit principal | Trois phases de 200 à 240 VAC |
| Énergie du circuit de commande | Unité de combustion à 200 à 240 VAC |
| Déviation de tension admissible | -15% à +10% |
Q1: Quelle est la désignation officielle FANUC pour A06B-6117-H206?
FANUC énumère ce modèleαi SV 20/40dans le manuel d'entretien αi, et le manuel de description identifie la même classe courante queLe modèle SVM2-20/40i.
En termes simples, il s'agit d'un servo-amplificateur à deux axes où les deux canaux ne partagent pas la même classe de sortie.
Cette structure mixte est la caractéristique déterminante du module.
Q2: Quelles sont les valeurs nominales de sortie de cet amplificateur?
Le tableau des spécifications du FANUC SVM montre lesL-axe à 6,5 bras avec une limite de courant nominal de 20 Apeaket leM-axe à 13 bras avec une limite de courant nominal de 40 ApeakC'est la principale différence technique du H206.
Il ne s'agit pas d'un amplificateur équilibré 20/20 ni d'un amplificateur équilibré 40/40; il est intentionnellement divisé en deux classes de servo-courant différentes.
Q3: Pourquoi le H206 n'est-il pas interchangeable avec d'autres amplificateurs αi à deux axes?
Parce que dans la famille FANUC αi, les modules à deux axes sont organisés par des combinaisons de courant spécifiques.
Une unité 20/40 est sélectionnée différemment d'une unité 20/20 ou 40/40, et cette différence affecte la correspondance moteur/amplificateur et le comportement électrique côté axe.
L'utilisation d'un module physiquement similaire de la mauvaise classe de courant peut transformer un remplacement simple en un problème de mise en service.
Q4: Quel format d'armoire utilise ce modèle?
La gamme de FANUC regroupe cette catégorie sous leFamille d'amplificateurs de 60 mm de large avec nageoire externe, et les cartes de section des dimensions extérieuresLe modèle SVM2-20/40iàTracé de contour 2, découpage du panneau 2, zone d'entretien 1.
Pour un ingénieur en maintenance, c'est utile car cela donne un point de départ solide pour vérifier l'ajustement de l'armoire, la compatibilité des coupes et l'autorisation de service requise avant l'installation.
Q5: Que faut-il vérifier avant d'acheter cette pièce?
La spécification de commande installée doit d'abord être vérifiée, suivie de l'agencement des axes, du type d'interface et du format du cabinet.
Comme le manuel FANUC lie cette famille d'amplificateurs àMachines à commande numérique de la série i avec FSSB, il est important de confirmer que la machine utilise toujours la même architecture de commande.
La correspondance exacte des modèles est particulièrement importante sur les modules à axe mixte comme celui-ci, car la valeur de l'unité réside dans sa combinaison 20/40 spécifique, pas seulement dans son apparence.
