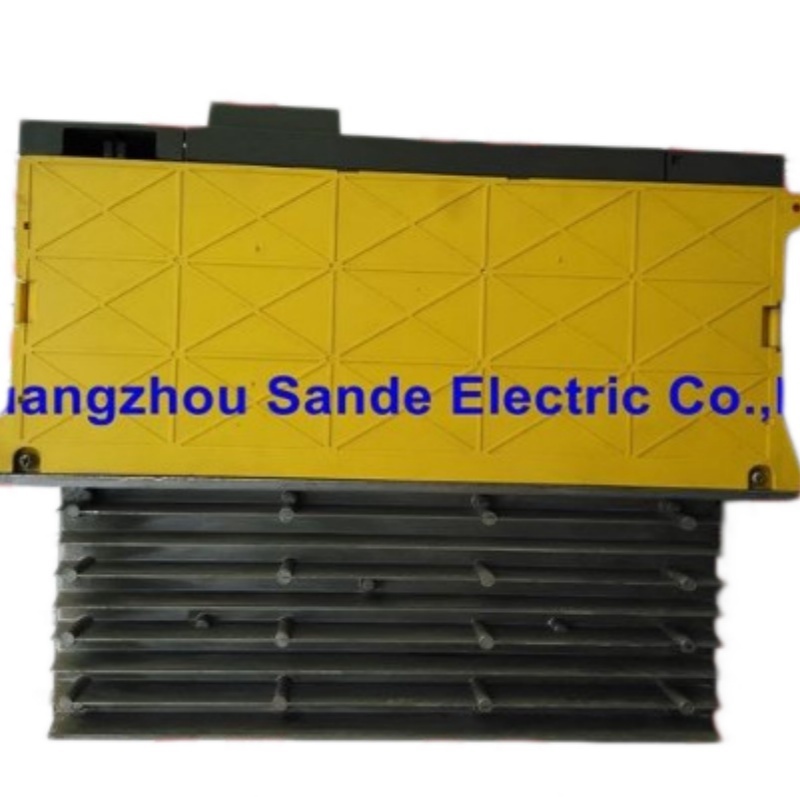

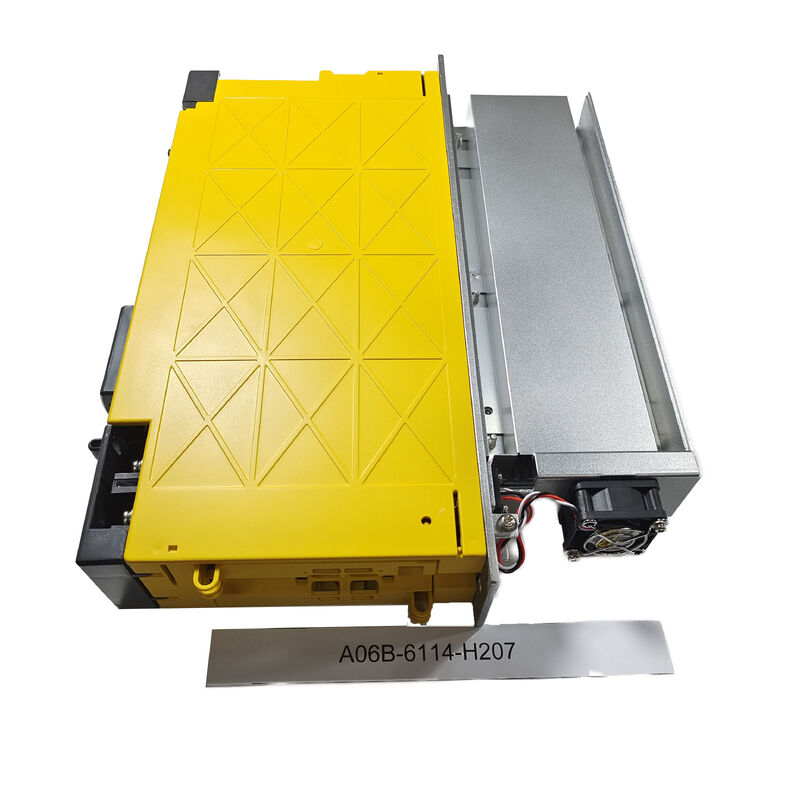

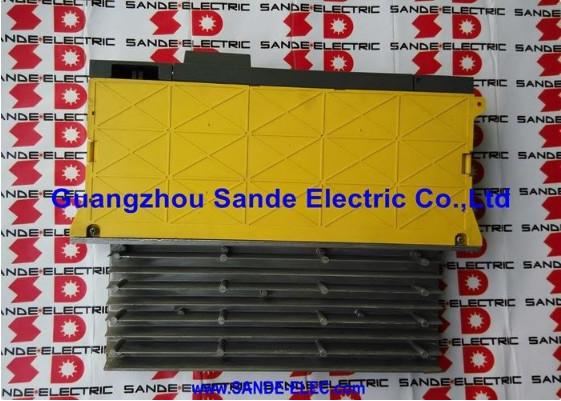

A06B-6114-H207 FANUC AC Servo Amplificateur Unité A06B6114H207 AO6B-6II4-H2O7

Le FANUC A06B-6114-H207 -- Alpha i SVM2-40/40i Module servo à double axe 13A / 13A / 200 240V / FSSB / série i

Classe de courant à double axe symétrique

L'A06B-6114-H207 est le SVM2-40/40i du FANUC Alpha i à double axe avec une puissance nominale maximale égale à 13 Arms / 40 A sur les canaux L et M.La désignation de la classe 40/40 signifie que les deux axes sont à la même capacité de courantCette spécification s'applique aux machines-outils où deux servo-axes partagent un seul module à charge égale ∼ axes d'alimentation assortis,des configurations à double entraînement symétriques, ou toute disposition dans laquelle le constructeur de la machine a choisi d'équilibrer l'architecture d'entraînement sur les deux canaux.

Au sein de la famille A06B-6114, le H207 se trouve aux côtés des variantes à double axe de classe mixte (telles que les configurations 20/40 et 40/80).Le H207 n'est pas interchangeable avec ceux différente classe de courant sur un canal modifie les moteurs qui peuvent être entraînés et la façon dont l'ensemble de paramètres d'axe de CNC est configuré. Lors du remplacement d'un H207, confirmez le numéro de pièce complet du module installé. Un module qui apparaît identique dans l'armoire peut être une variante différente avec des niveaux de canaux asymétriques.

Principales spécifications

Adaptation physique 60 mm cadre, nageoire externe, panneau coupé 2

Le module occupe une fente de 60 mm dans l'armoire d'entraînement Alpha i et utilise une nageoire extérieure de dissipateur de chaleur à l'arrière,classé dans les tableaux de spécifications physiques de FANUC comme dessin de contour 2 / panneau coupé 2 / zone d'entretien 1Cette classification définit les dimensions de pénétration du panneau de l'armoire, l'espace d'air de refroidissement requis derrière le dissipateur et la clearance d'accès à la maintenance.Un module de remplacement doit correspondre à ces spécifications physiques. Les modules de différentes classes de contours ne correspondent pas correctement à l'arrangement original de l'armoire et de l'évier..

Questions fréquentes

Q1: Quel est l'A06B-6114-H207 dans la gamme Alpha i de FANUC?

Un module d'amplificateur servo à deux axes un corps entraînant deux axes servo simultanément.Les deux canaux sont classés à 13 Arms / 40 A.Il ne s'agit pas d'un module à un axe et non pas d'une unité à trois axes. Le comptage des axes est l'une des principales vérifications de compatibilité avant la commande.

Q2: Quelle est la classe actuelle de ce module?

Les canaux L et M sont classés à 13 bras continus, 40 A de pic.Cela place le H207 dans la classe de symétrie 40/40 distincte des variantes asymétriques 20/40 et 40/80 voisines qui ont une apparence similaire dans une armoire, mais ont des valeurs de courant par canal différentes.

Q3: Quelle interface CNC utilise ce module?

FSSB (Fiber-optic Serial Servo Bus) via les connecteurs COP10A/COP10B. Il s'agit de l'interface de communication servo standard pour les CNC de la série i (modèle B).Le module n'est pas compatible avec les anciennes architectures d'interfaces PWM parallèles (série 6090 ou 6079).

Q4: Qu'est-ce qui doit être vérifié avant de commander un H207 de remplacement?

Confirmez le numéro de pièce exact de l'étiquette du module installé. Vérifiez que la machine utilise le CNC de la série i avec FSSB. Vérifiez que la disposition du boîtier correspond à la classe de cadre à aileron externe de 60 mm (Symbole 2,Panneau coupé 2). Vérifiez également les connecteurs de câbles à fibre FSSB et les connexions de bus CC du module d'alimentation aiPS avant de les brancher après installation.

Q5: Le remplacement du H207 nécessite-t-il des modifications des paramètres CNC?

Pour un remplacement similaire au SVM2-40/40i,Aucun changement de paramètre de l'axe CNC n'est généralement requis. Les paramètres du type de moteur et les gains de servo sont stockés dans la SRAM du CNC et ne sont pas affectés par l'échange d'amplificateur.. Après installation, vérifier que l'affectation de l'axe du FSSB correspond aux positions des canaux L et M du module dans le boîtier d'entraînement.
