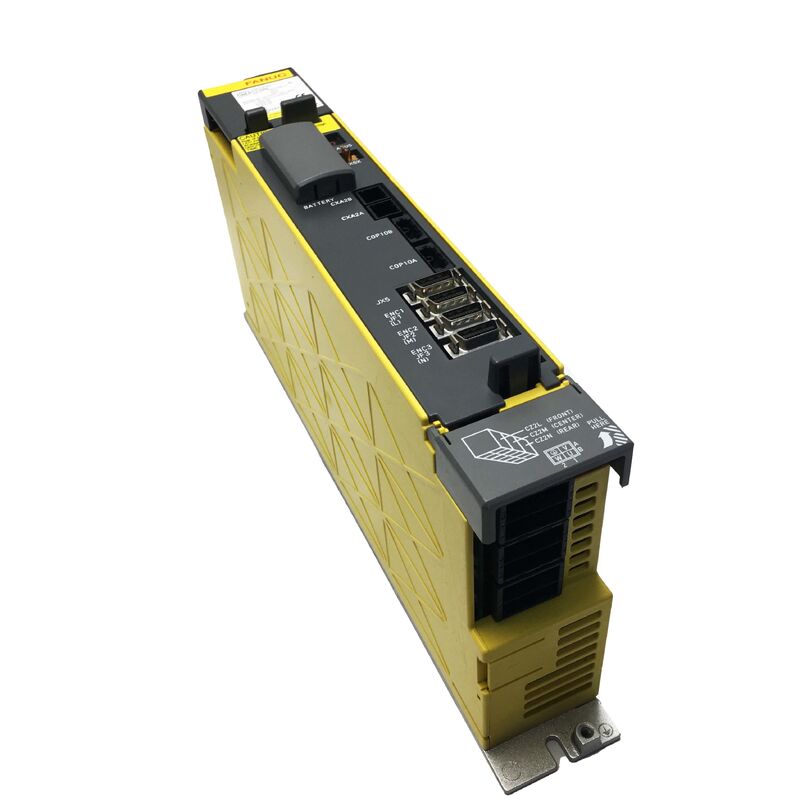

A06B-6117-H304 Unité de servo-amplificateur à courant alternatif FANUC A06B6117H304

Module d'amplificateur d'asservissement FANUC A06B-6117-H304 — AiSV-20/20/40, trois axes Alpha i, plateforme 200V

Trois axes dans un seul module, avec une disposition de courant asymétrique. Ce détail de conception est la caractéristique déterminante du A06B-6117-H304, et le comprendre est le moyen le plus rapide de confirmer que vous commandez la bonne pièce.

Le H304 est le plus grand entraînement à trois axes de la famille d'amplificateurs d'asservissement FANUC 6117 Alpha i.

Désigné SVM3-20/20/40i (AiSV-20/20/40), il entraîne trois axes d'asservissement simultanément à partir d'une unité compacte — mais contrairement à un module à trois axes symétrique où tous les canaux ont un courant nominal identique, le H304 alloue sa puissance de manière inégale : les axes L et M sont chacun évalués à 6,5 A, tandis que l'axe N transporte 13 A.

Cette puissance nominale doublée de l'axe N a une logique pratique et détermine l'emplacement de ce module dans la machine.

Sande Electric stocke le A06B-6117-H304 en état neuf et d'occasion (inspecté), avec expédition dans le monde entier en 0 à 3 jours ouvrables.

La plateforme Alpha i 6117 : où se situe ce module

La série 6117 représente la génération d'asservissement Alpha i 200V grand public de FANUC — la famille d'entraînements modulaires qui est devenue l'épine dorsale des systèmes CNC de FANUC à travers les générations de contrôle 0i-C/D et 30i/31i.

Contrairement aux séries Alpha antérieures (6090, 6096) ou aux séries Beta (6130, 6132, 6134), la gamme Alpha i 6117 a apporté les algorithmes de contrôle de courant HRV2 et HRV3, une largeur de module plus mince de 60 mm avec une architecture de dissipateur thermique externe, et la communication par fibre optique FSSB en standard.

Ces modules sont installés dans une armoire à bus DC partagée aux côtés d'un module d'alimentation aiPS, qui convertit le courant alternatif 200V entrant en bus DC régulé.

L'entrée de bus DC nominale du H304 est de 283 à 325 V DC pour une puissance totale de 9,5 kW — ce budget de puissance alimente les trois axes, et sa compréhension est importante lorsque vous dimensionnez l'alimentation pour la configuration de votre armoire.

Au sein de la famille 6117, le module va des axes uniques (H1xx), aux axes doubles (H2xx), aux axes triples (H3xx). Le H304 se situe au sommet de la gamme à trois axes, se différenciant du H303 par son allocation asymétrique du courant des axes.

Pourquoi l'axe N reçoit le double de courant

Le SVM3-20/20/20i (H303) et le SVM3-20/20/40i (H304) sont tous deux des modules à trois axes de la même famille, et à première vue, le H304 ressemble à un H303 avec un canal amélioré. Mais le choix de conception reflète des différences réelles de charge des axes dans les centres d'usinage CNC.

Dans un centre d'usinage vertical typique, les axes X et Y déplacent la table et la colonne dans le plan horizontal — ce sont des mouvements relativement légers, même à grande vitesse, car la gravité ne s'oppose pas au mouvement horizontal. L'axe Z est différent.

Il déplace la tête de broche ou la table verticalement, s'opposant directement à la gravité, souvent tout en se serrant contre une pièce lourde.

Les coupes sur l'axe Z impliquent des forces de coupe plus élevées dans la direction d'avance. L'axe N — qui, dans de nombreuses configurations de machines, est connecté à l'axe Z ou à un axe primaire de charge similaire — bénéficie de la capacité de courant nominal supplémentaire de 13 A.

C'est pourquoi le remplacement d'un H304 par un H303 n'est pas simple : le moteur de l'axe N de votre machine a été adapté à la sortie nominale de 13 A du H304. Le faire fonctionner à partir d'un canal de 6,5 A provoquera un défaut de surintensité de l'amplificateur dans des conditions de coupe normales.

Spécifications techniques

H303 vs H304 : Clarification de l'erreur de commande la plus courante

Les deux modules sont presque identiques. Même série, même largeur physique, même interface FSSB, même ajustement dans l'armoire. Les codes numériques à la fin du numéro de pièce sont le seul différenciateur qui compte :

A06B-6117-H303 = SVM3-20/20/20i — trois axes à une sortie nominale de 6,5 A. Utilisé lorsque les trois axes de la machine ont des exigences de courant similaires — souvent trouvé sur les centres d'usinage plus petits ou les machines où la charge de l'axe Z n'est pas significativement plus lourde que les axes X/Y.

A06B-6117-H304 = SVM3-20/20/40i — axes L et M à 6,5 A, axe N à 13 A. Utilisé lorsque le troisième axe supporte une charge mécanique plus lourde et nécessite une capacité de courant continu plus élevée.

Si votre machine était équipée à l'origine d'un H304 et que vous installez un H303, le système peut sembler s'initialiser correctement mais se mettra en défaut sur l'axe N sous toute charge de coupe significative. Inversement, installer un H304 à la place d'un H303 est généralement réalisable d'un point de vue matériel si le budget d'alimentation aiPS le prend en charge — mais cela doit toujours être confirmé par rapport à la documentation électrique d'origine de votre machine avant l'installation.

Options d'état

Les unités neuvessont des stocks FANUC authentiques, non usées, garanties 12 mois. Pour les installations où la défaillance d'un axe à trois axes signifie un arrêt complet de la machine, une unité neuve élimine l'incertitude concernant l'historique de service.

Les unités d'occasion (inspectées)bénéficient d'une garantie de 3 mois et représentent une option de stock pratique pour les ingénieurs de maintenance qui ont besoin d'une pièce de rechange fonctionnelle en stock sans le délai de commande d'une nouvelle unité. Le 6117 est une plateforme mature — les unités d'occasion de qualité sont généralement des pièces de rechange fonctionnelles fiables.

Contactez-nous pour confirmer la disponibilité actuelle du stock avant de commander, car la disponibilité spécifique à l'état fluctue.

Commande, Paiement et Expédition

Expédition dans le monde entier via DHL et FedEx dans les0–3 jours ouvrables après paiement confirmé. L'expédition combinée est disponible pour les commandes multi-articles.

Méthodes de paiement acceptées :

• Virement bancaire (T/T) — toutes les valeurs de commande
• PayPal — commandes jusqu'à 500 $
• Western Union — toutes les valeurs de commande

Les droits d'importation et les taxes locales sont à la charge de l'acheteur. Contactez-nous pour une estimation des frais d'expédition si vous en avez besoin avant de passer à la caisse.

Garantie et Retours

Les retours sont acceptés lorsque les unités arrivent endommagées, incomplètes, non conformes à la description, ou s'avèrent non fonctionnelles dans les4 jours suivant la réception. L'unité doit être dans son état d'origine avec l'étiquette de garantie intacte. Les frais de retour sont à la charge de l'acheteur. Les défaillances résultant d'un câblage incorrect, d'une connexion de moteur d'axe non conforme, ou de dommages physiques après livraison ne sont pas couvertes par la garantie.

Questions fréquemment posées

Q1 : Le H304 a trois axes — un canal d'axe défaillant peut-il être isolé pour que les deux autres maintiennent la machine en marche ?

Non. Le A06B-6117-H304 est un module intégré unique partageant une connexion de bus DC et un lien de communication FSSB avec le CNC. Si un canal d'axe développe un défaut — qu'il s'agisse d'une alarme IPM sur l'axe L ou d'une surintensité sur l'axe N — le module entier passe en état de défaut et les trois axes s'arrêtent.

Ceci est fondamentalement différent d'une armoire construite avec trois modules d'axes uniques séparés, où un entraînement défaillant laisse les deux autres opérationnels. C'est l'un des compromis pratiques du facteur de forme compact à trois axes : empreinte d'armoire plus petite, mais une défaillance d'unité unique arrête les trois axes simultanément.

Pour les machines où le temps de fonctionnement de la broche est critique, avoir une pièce de rechange H304 testée en stock est une bonne idée.

Q2 : Que signifient les codes d'alarme sur l'affichage LED du H304, et comment les lire ?

Le H304 dispose d'un seul écran LED à 7 segments qui affiche en boucle les codes d'alarme spécifiques à l'axe. Les codes à un chiffre s'appliquent au module dans son ensemble — par exemple, le code 1 indique que le ventilateur de refroidissement interne s'est arrêté, le code 5 est une alarme de basse tension du lien DC, et le code F signifie que le ventilateur de refroidissement externe s'est arrêté.

Lorsqu'un défaut spécifique à l'axe se produit, l'affichage montre une lettre ou un chiffre identifiant à la fois le type de défaut et l'axe : les codes 8, 9 et A indiquent une surintensité sur les axes L, M et N respectivement, tandis que les codes commençant par les mêmes caractères mais dans une séquence différente indiquent des défauts IPM (Intelligent Power Module) sur les mêmes axes.

Les codes combinés (b, C, d, E) couvrent les défauts simultanés multi-axes. Vérifier quel code d'alarme spécifique apparaît avant de retirer le module est important — une erreur de communication FSSB (code L ou U) pointe vers le câble de fibre optique ou la carte CNC, et non vers le matériel de l'entraînement lui-même.

Q3 : Ma machine affiche une alarme IPM sur l'axe N sur ce module. Cela signifie-t-il que le module est défaillant, ou le moteur pourrait-il en être la cause ?

Une alarme IPM sur l'axe N (le canal à courant élevé) peut provenir du matériel de l'entraînement ou du moteur et de son câblage.

L'IPM de l'entraînement détecte un tirage de courant excessif et s'arrête pour se protéger — mais la raison de ce courant excessif pourrait être un enroulement moteur court-circuité, un câble d'alimentation moteur endommagé avec une rupture d'isolation, ou une véritable défaillance matérielle de l'entraînement.

Avant de condamner le module, il est utile de mesurer la résistance d'isolement entre chaque phase du moteur et le châssis du moteur avec un mégohmmètre 500V DC — une lecture inférieure à 1 MΩ suggère que le moteur ou le câble est la source du défaut.

Si le moteur et le câble sont propres, et que l'alarme revient immédiatement après une réinitialisation même sans commande de mouvement, cela pointe plus directement vers le module d'entraînement lui-même.

Q4 : Le A06B-6117-H304 est-il compatible avec les contrôleurs FANUC 0i et 30i/31i ?

Oui, la série 6117 Alpha i est compatible avec les deux générations de contrôle.

Sur un système FANUC 0i-C ou 0i-D, le H304 se connecte via FSSB à la carte d'asservissement du CNC et fonctionne avec le jeu de paramètres de ce contrôleur. Sur un système 30i, 31i ou 32i, le même module fonctionne sous un environnement de paramètres différent — et plus performant — qui prend en charge les algorithmes de contrôle de courant HRV3 complets pour lesquels le matériel est conçu.

Le matériel physique est le même ; les performances de contrôle dépendent de ce que le CNC est configuré pour utiliser.

Si vous installez un H304 de remplacement en stock dans une machine, les paramètres d'asservissement déjà stockés dans le CNC s'appliquent au module de remplacement sans modification, à condition que le remplacement soit du même numéro de pièce et que les types de moteurs et les configurations d'encodeur n'aient pas changé.

Q5 : Le module mentionne deux ventilateurs de refroidissement — quel entretien nécessitent-ils et comment une défaillance de ventilateur affecte-t-elle la machine ?

Le H304 possède un ventilateur interne (à l'intérieur du boîtier du module) et un ventilateur externe monté sur les ailettes du dissipateur thermique.

Le ventilateur interne fait circuler l'air sur les composants de puissance à l'intérieur du module ; le ventilateur externe aide à la dissipation de la chaleur du dissipateur thermique.

Les défaillances de ventilateur déclenchent des alarmes spécifiques : code 1 pour l'arrêt du ventilateur interne, code F pour l'arrêt du ventilateur externe. Les deux ventilateurs sont remplaçables sans remplacer le module entier — la durée de vie des ventilateurs est généralement comprise entre 10 000 et 30 000 heures de fonctionnement selon la température ambiante, donc dans une machine fonctionnant deux ou trois équipes par jour, le remplacement des ventilateurs sur un cycle de 5 à 7 ans est une maintenance préventive raisonnable.

Une défaillance de ventilateur n'entraîne pas de dommages catastrophiques immédiats, mais le système de protection thermique mettra le module en défaut si les températures internes dépassent le seuil de déclenchement — ce qui peut se produire rapidement sous charge dans une armoire chaude. Maintenir l'intérieur de l'armoire propre et dégagé, et surveiller les codes d'alarme des ventilateurs lors des vérifications de routine, prolonge considérablement la durée de vie du module.
