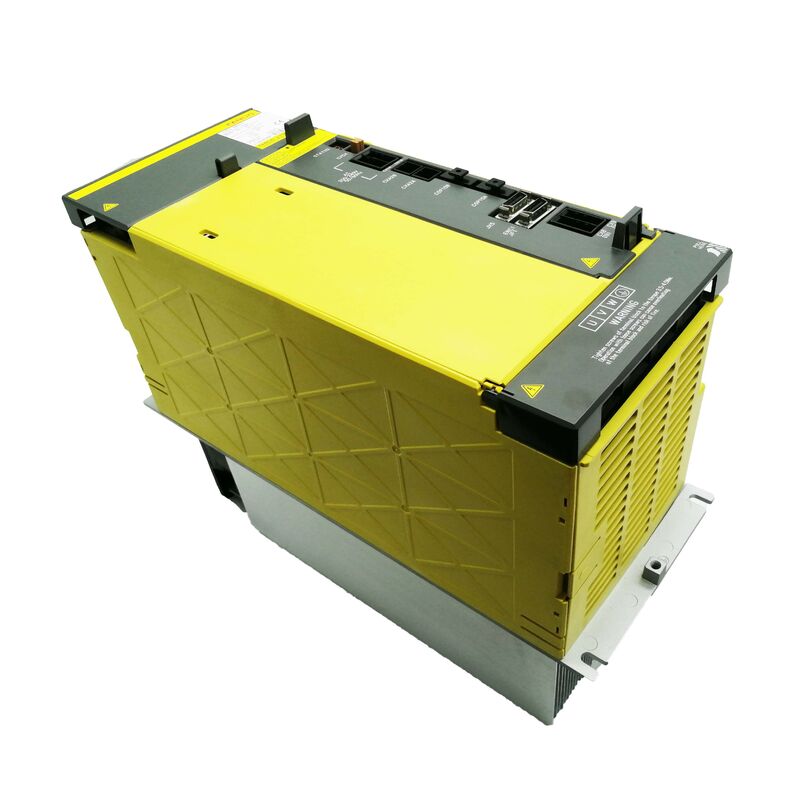

Module d'amplificateur servo Alpha i FANUC A06B-6127-H106 — AiSV-180HV Monotour, nominal 58A, pour axes CNC 400V à couple élevé

Tous les axes d'un grand centre d'usinage ne sont pas égaux. La broche supporte la majeure partie de la charge de coupe, mais les axes linéaires — X, Y, Z sur un portique lourd ou une aléseuse, ou le déplacement principal sur un grand tour — exigent des servomoteurs capables de supporter un courant continu élevé tout en gérant des pics d'accélération brusques sans défaut. C'est exactement le contexte opérationnel pour lequel leA06B-6127-H106a été conçu.

DésignéAiSV-180HVdans la plateforme de servomoteurs haute tension Alpha i de FANUC, il s'agit du module monotour le plus puissant de la famille 6127 HV. Sa sortie nominale de 58A et sa capacité de pointe de 180A le placent dans une catégorie différente des modules bi-axes plus petits H202 et H203 — il entraîne un seul axe, mais il le fait avec force, sur les machines qui en ont besoin.

Nous stockons le A06B-6127-H106 en état neuf et d'occasion (inspecté), prêt pour expédition mondiale sous 0 à 3 jours ouvrables.

Où ce variateur s'intègre : Applications à grand axe et à couple élevé

La série 6127 occupe une place spécifique dans l'architecture des servomoteurs FANUC : entrée triphasée 400V, interface de contrôle par fibre optique FSSB, conçue pour être utilisée avec les systèmes CNC 30i, 31i, 32i et 35i Modèle A. Au sein de cette famille, le H106 est le module monotour en haut de la gamme de courant.

Les modules monotours (H1xx) concentrent la pleine capacité d'entraînement sur un seul canal moteur. Il n'y a pas de partage des étages de puissance ou des ressources de contrôle avec un deuxième axe. Pour une machine où un axe supporte une charge mécanique importante — un axe Z de grand centre d'usinage vertical, l'entraînement de table d'une aléseuse horizontale lourde, ou l'axe d'avance principal d'un système à haute inertie — la configuration monotour garantit que la pleine capacité nominale est disponible exclusivement pour cet axe.

La capacité de courant de pointe de 180A est particulièrement pertinente ici. Le courant de pointe détermine la rapidité avec laquelle le variateur peut accélérer une charge à haute inertie et la force avec laquelle il peut résister aux perturbations pendant la coupe. Un pic de 180A à partir d'un variateur nominal de 58A signifie que l'amplificateur peut fournir environ trois fois sa puissance nominale continue par courtes rafales — le type de marge qui maintient un axe lourd réactif plutôt que lent sous des changements de charge dynamiques.

Spécifications techniques

La signification de "Arrêté" — et pourquoi c'est important pour l'approvisionnement

FANUC a officiellement arrêté le A06B-6127-H106. La série 6127 HV a été remplacée par la série 6290 HV de deuxième génération, qui gère le même espace d'application 400V avec une électronique mise à jour et une compatibilité de contrôle plus large.

En pratique, cela signifie que l'approvisionnement en stock neuf ancien (NOS) est devenu la principale voie pour les unités de remplacement plutôt que l'approvisionnement direct en usine. Cela ne signifie pas que le variateur a disparu du marché — des stocks importants restent disponibles auprès de distributeurs industriels spécialisés et de fournisseurs MRO dans le monde entier — mais cela introduit une variable : la disponibilité fluctue, et le stock d'unités originales véritablement neuves ne fera que diminuer avec le temps.

Pour les ingénieurs de maintenance gérant de grands actifs CNC utilisant ce variateur, le calcul d'approvisionnement change. Une unité d'occasion testée peut être le choix pratique aujourd'hui. Mais si la machine en question est un actif de production à long terme sans plan de mise à niveau, sécuriser une pièce de rechange neuve maintenant tant qu'il y a du stock est une décision qui vaut la peine d'être prise avant que la disponibilité ne devienne un facteur limitant.

H106 vs autres modules 6127 HV : choisir le bon courant nominal

La série 6127 couvre une large gamme de configurations monotours et bi-axes. Au sein de la gamme monotour (H1xx), la distinction clé est la capacité de courant, qui correspond à la taille du servomoteur entraîné :

Le H102 gère le bas de gamme avec une puissance nominale de 10A (AiSV-10HV), adapté aux moteurs haute tension plus petits sur des axes moins exigeants. En montant à travers H103 (20A), H104 (40A), H105 (80A), le H106 à 58A se situe dans le segment moyen supérieur — mais il s'agit de 58Acontinu, avec 180A de pointe disponibles. Le 180 dans la désignation du modèle du variateur (AiSV-180HV) fait référence à ce chiffre de pointe, et non à la puissance nominale continue.

Cette distinction est importante lors de la vérification de la compatibilité avec le moteur de votre machine. La clé est toujours le courant nominal continu du moteur et son besoin en courant de pointe. Si votre application spécifiait à l'origine un H106, vous avez besoin d'un H106. Ni une variante de puissance inférieure ni une variante de puissance supérieure de la famille ne peuvent être substituées sans modifications de paramètres et, plus important encore, sans vérifier que le courant continu du nouveau variateur correspond à ce que le moteur et l'application exigent.

Options d'état

Unités neuves (non utilisées)proviennent du stock de production original de FANUC. Compte tenu du statut arrêté de ce produit, les unités neuves authentiques sont de plus en plus rares. Toutes les unités neuves bénéficient d'une garantie de 12 mois de notre installation.

Unités d'occasion (inspectées)ont été examinées fonctionnellement et bénéficient d'une garantie de 3 mois. Pour les installations où le coût d'arrêt justifie une pièce de rechange fonctionnelle plutôt qu'un prix premium sur l'état, une unité d'occasion testée est une solution pratique et immédiate. Les deux états sont expédiés dans leur emballage d'origine.

Commande, Paiement et Expédition

Expédition mondiale via DHL et FedEx. La plupart des commandes quittent notre installation dans les0 à 3 jours ouvrablesaprès confirmation du paiement. L'expédition combinée est disponible pour les commandes multi-articles.

Options de paiement :

• Virement bancaire (T/T) — accepté pour toutes les valeurs de commande
• PayPal — pour les commandes jusqu'à 500 $
• Western Union — accepté pour toutes les valeurs de commande

Les droits d'importation et les taxes locales à destination sont à la charge de l'acheteur. Contactez-nous avant de commander si vous avez besoin d'une estimation des frais de transport pour votre pays spécifique.

Garantie et Retours

Les retours sont acceptés lorsqu'une unité arrive endommagée, incomplète, ou non conforme à la description — ou s'avère non fonctionnelle dans les4 jours suivant la réception. Les articles doivent être retournés dans leur état d'origine avec l'étiquette de garantie intacte. Les frais de retour sont à la charge de l'acheteur.

Les défaillances résultant d'une installation incorrecte, d'une configuration de paramètres inappropriée, d'une inadéquation des spécifications du moteur, ou de dommages physiques après livraison ne sont pas couvertes par la garantie.

Questions fréquemment posées

Q1 : Quel type de machine utilise généralement le A06B-6127-H106 ?

Ce variateur se trouve le plus souvent sur les centres d'usinage CNC grand format, les aléseuses horizontales lourdes, les grandes cellules de tournage et les systèmes de fabrication à charge d'axe élevée construits autour des contrôleurs CNC FANUC 30i ou 31i. La puissance nominale continue de 58A / de pointe de 180A convient aux servomoteurs entraînant des axes avec une inertie mécanique importante ou une résistance de coupe élevée — des situations où un variateur de puissance nominale inférieure serait soit en défaut sous les demandes de charge de pointe, soit fonctionnerait trop près de sa limite continue pour fournir une marge thermique adéquate. L'entrée 400V le place également fermement dans les installations industrielles de norme européenne et de haute spécification plutôt que dans les environnements d'atelier standard 200V.

Q2 : Le variateur est indiqué comme arrêté — est-il encore fabriqué quelque part ?

 Non. FANUC a cessé la production du A06B-6127-H106 et de la série 6127 plus large. Ce qui reste sur le marché est une combinaison d'unités neuves d'origine (NOS) détenues par des distributeurs, d'unités d'occasion récupérées lors de révisions de machines, et d'unités réparées/échangées. Aucune de celles-ci ne provient de la fabrication actuelle. La plateforme successeur pour les nouvelles installations est la série A06B-6290, mais cela ne s'applique qu'aux machines en cours de reconditionnement ou de mise à niveau — pour une machine fonctionnant actuellement avec un 6127-H106 dans un environnement 30i/31i, le remplacement direct est toujours un H106.

Q3 : Le A06B-6127-H106 peut-il être utilisé avec une alimentation 480V, ou est-ce strictement une unité 400V ?

 La spécification de l'entrée d'alimentation principale couvre 400V AC à 480V AC triphasé avec une déviation admissible de –15 % à +10 %. Cela signifie que le variateur est techniquement compatible avec les alimentations dans cette plage — les systèmes 400V standard en Europe et dans certaines parties de l'Asie, ainsi que les alimentations 480V couramment trouvées dans les installations industrielles nord-américaines. La tension du circuit de commande est fournie séparément à 200–240V monophasé, ce qui couvre également les normes monophasées 200V et 240V. Avant de connecter à une alimentation, vérifiez que les tensions principale et de commande correspondent aux spécifications et se situent dans la plage de tolérance indiquée.

Q4 : Ma machine affiche une alarme servo sur l'axe utilisant cet amplificateur. Comment déterminer si le H106 lui-même est défectueux avant de commander un remplacement ?

Un diagnostic systématique est important ici, compte tenu du coût de ce variateur. Commencez par vérifier si le CNC signale l'alarme comme un défaut matériel sur l'axe spécifique (surintensité de l'amplificateur, défaut IPM, ou perte de communication sur cet axe FSSB) par rapport à une erreur moteur ou encodeur. Si l'alarme est un défaut IPM ou de transistor de sortie, l'amplificateur est la cause la plus probable. Cependant, inspectez également les câbles d'alimentation du moteur pour détecter des dommages d'isolation ou des courts-circuits — un défaut d'enroulement moteur peut détruire un nouvel amplificateur s'il est installé sans vérifier d'abord la charge. Mesurez la résistance des enroulements du moteur et la résistance d'isolement à la terre (idéalement >1MΩ à 500V DC) avant d'installer un variateur de remplacement. Si le CNC signale une erreur de communication FSSB spécifiquement pour cet axe, vérifiez la connexion du câble à fibre optique entre le CNC et l'amplificateur avant de conclure que le variateur est défectueux.

Q5 : Est-il nécessaire de recharger les paramètres servo lors de l'installation d'un H106 de remplacement ?

 Dans la plupart des cas, oui. Lors du remplacement d'un module amplificateur dans un système 30i/31i, le CNC doit reconnaître le nouveau variateur sur le bus FSSB et confirmer l'affectation de l'axe. Si la machine utilise un encodeur de position absolue, la position de référence absolue sera généralement perdue et devra être rétablie après l'installation et la mise sous tension du variateur. Les paramètres de réglage servo stockés dans le CNC (pas dans le variateur lui-même) sont généralement conservés — ils résident dans la mémoire non volatile du CNC — mais il est fortement recommandé de sauvegarder le fichier de paramètres du CNC avant tout remplacement matériel. Dans certaines configurations, des paramètres d'initialisation spécifiques au variateur peuvent devoir être confirmés ou saisis à nouveau. Référez-vous à la documentation de maintenance du constructeur de la machine ou au manuel FANUC B-65282 pour la procédure spécifique applicable à votre génération de contrôle.

Confirmer la disponibilité ou demander un devis : Contactez Mme Amy — sales01@sande-elec.com | Skype : sandesales01 | Tél : +86 18620505228
