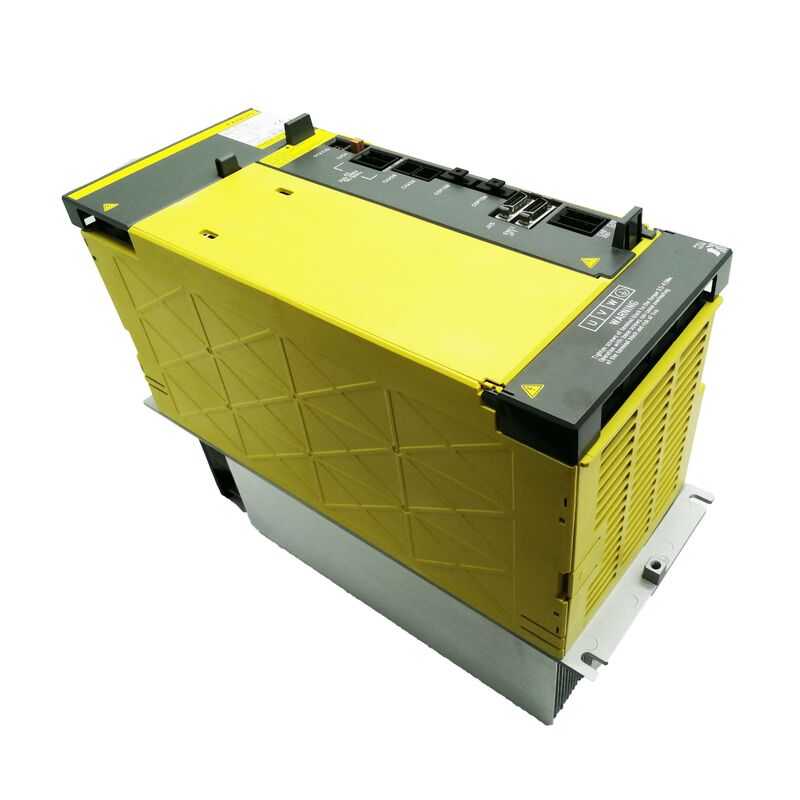

Module d'amplificateur servo FANUC A06B-6127-H202 Alpha i — AiSV-10/10HV double axe pour systèmes CNC 400V

Il y a un détail dans les spécifications de cet amplificateur qui est plus important que tout le reste : le "HV" dans sa désignation n'est pas une étiquette de variante mineure. Il définit tout le monde électrique auquel ce variateur appartient — Entrée triphasée 400V AC, la classe haute tension de la plateforme servo Alpha i de FANUC, conçue dès le départ pour les machines-outils CNC plus grandes fonctionnant sur une infrastructure électrique de norme européenne et de qualité industrielle.

Si votre machine fonctionne sur une alimentation 400V et que votre commande CNC est une série FANUC 30i, 31i, 32i ou 35i, le A06B-6127-H202 est l'unité dont vous avez besoin. Un module servo à entrée 200V ne peut pas être substitué ici. L'architecture de puissance est différente, et la distinction est fondamentale.

Nous stockons le A06B-6127-H202 en état neuf et d'occasion (inspecté), prêt à être expédié dans le monde entier sous 0 à 3 jours ouvrables.

La série 6127 : Plateforme haute tension Alpha i de première génération

La série A06B-6127 représente la famille originale de modules amplificateurs servo HV Alpha i de FANUC — la première génération de variateurs spécialement conçus pour les environnements CNC 400V. Alors que les modules Alpha i 200V (tels que les séries 6096 et 6117) desservent les centres d'usinage à tension standard, la série 6127 a été conçue pour une autre catégorie de machines : les centres d'usinage plus grands, les cellules de tournage pour travaux lourds et les systèmes de précision que l'on trouve souvent dans les installations industrielles européennes, japonaises et de haute spécification où le triphasé 400V est la norme du réseau.

Le H202 se situe à l'entrée de la gamme double axe de cette famille. Sa désignation "SVM2" confirme qu'il pilote deux axes servo indépendants simultanément — L et M — à partir d'un seul boîtier de module. Les deux canaux sont évalués à 10A, ce qui le rend adapté aux plus petits moteurs servo alpha utilisés sur les axes secondaires ou de précision dans les systèmes contrôlés par 30i/31i.

Les modèles successeurs dans le même rôle — tels que la série A06B-6290 — ont commencé à remplacer le 6127 à partir de 2011 environ. Ce changement générationnel signifie qu'une base installée importante de machines fonctionne toujours avec des modules HV 6127, et la demande de remplacement du H202 reste stable.

Spécifications techniques

Pourquoi le HRV est important sur ce variateur

Un aspect de la série 6127 qui mérite d'être compris par tout ingénieur de maintenance ou d'approvisionnement : HRV — High Response Vector control — est l'algorithme servo qui régit la manière dont la commande CNC FANUC communique avec ces modules amplificateurs pour obtenir une fermeture précise des boucles de position et de vitesse.

Le A06B-6127-H202 prend en charge les HRV2 et HRV3. Le HRV3 en particulier permet à la commande CNC d'exécuter les boucles servo à des fréquences d'échantillonnage plus élevées, produisant un mouvement sensiblement plus fluide à basses vitesses d'avance et une précision de position plus serrée lors du contournage complexe. Pour les machines où la qualité de finition de surface est importante — usinage de moules de précision, composants aérospatiaux, travaux de matrices de haute tolérance — la capacité HRV du variateur est aussi importante que son courant nominal.

Ce n'est pas une capacité interchangeable entre les générations de variateurs. Lors du remplacement du H202, l'unité entrante doit prendre en charge le même niveau HRV pour lequel la commande CNC de la machine a été configurée. Un variateur avec un support HRV inférieur installé dans une machine utilisant des paramètres HRV3 nécessitera un ajustement des paramètres — ou générera une alarme au démarrage.

H202 en contexte : la famille HV double axe

Au sein de la série 6127, le suffixe du numéro de pièce encode à la fois le nombre d'axes et le courant de sortie. Le "2" dans H2xx signifie double axe (deux canaux dans un seul module). Le nombre qui suit identifie la plage de courant : H202 à 10/10A est la plus petite variante HV double axe, la série allant jusqu'à H203 (20/20), H205 (20/40), H206 (40/40), H207 (40/80) et H209 (80/80). Les modules HV simple axe portent des désignations H1xx ; les modules triple axe sont H3xx.

C'est important en pratique : si votre machine utilise un H203 ou un H205, le H202 ne peut pas le remplacer — pas en raison de différences d'interface, mais parce que le courant de sortie ne correspondra pas aux moteurs de votre machine. Confirmez toujours le numéro de pièce complet avant de commander.

Options d'état expliquées

Les unités neuves proviennent du stock original FANUC, inutilisées, et sont garanties 12 mois par notre entrepôt. Pour les installations avec une faible tolérance aux temps d'arrêt ou les machines fonctionnant dans des environnements à forte utilisation, une unité neuve élimine toute incertitude quant à l'historique de service antérieur.

Les unités d'occasion (inspectées) ont été examinées et sont garanties 3 mois. Elles représentent une option pratique pour les installations gérant des budgets de MRO, ou lorsque le H202 est nécessaire comme pièce de rechange secondaire plutôt que comme remplacement principal. Les deux options sont expédiées dans leur emballage d'origine.

Commande, Paiement et Expédition

Expédition mondiale via DHL et FedEx. La plupart des commandes quittent notre entrepôt dans les 0 à 3 jours ouvrables après confirmation du paiement. L'expédition combinée est disponible pour les commandes multi-articles.

Options de paiement :

• Virement bancaire (T/T) — accepté pour toutes les valeurs de commande
• PayPal — pour les commandes jusqu'à 500 $
• Western Union — accepté pour toutes les valeurs de commande

Les droits d'importation et les taxes locales à destination sont à la charge de l'acheteur. Si vous avez besoin d'une estimation des frais d'expédition pour votre pays avant de commander, contactez-nous et nous vous confirmerons rapidement.

Garantie et Retours

Les retours sont acceptés lorsque les unités arrivent endommagées, incomplètes, ou non conformes à la description — ou s'avèrent non fonctionnelles dans les 4 jours suivant la réception. Les frais de retour sont à la charge de l'acheteur. Les articles doivent être retournés dans leur état d'origine avec l'étiquette de garantie intacte.

Les défaillances causées par des erreurs d'installation, une mauvaise configuration des paramètres ou des connexions d'alimentation HV incompatibles ne sont pas couvertes par la garantie. En cas de doute sur la compatibilité avec la configuration spécifique de votre machine, contactez-nous avant d'acheter.

Questions fréquemment posées

Q1 : Ma machine utilise un système servo 200V — le A06B-6127-H202 peut-il être utilisé comme remplacement si je mets à niveau l'alimentation ?

Non. La série HV 6127 n'est pas simplement une version à tension sélectionnable d'un variateur 200V. C'est une plateforme matérielle distincte avec des composants de puissance différents, des exigences de module d'alimentation différentes (l'unité d'alimentation aiPS-HV de la série HV) et des configurations de câblage différentes. Les deux systèmes ne sont pas interchangeables, et tenter de rétroéquiper l'un à la place de l'autre nécessite bien plus qu'un simple changement d'alimentation — cela implique généralement des modifications de toute la section servo de l'armoire de la machine. Si votre système actuel fonctionne en 200V, le remplacement correct appartient à une série Alpha i 200V, pas à la série HV 6127.

Q2 : Quelle est la différence entre le A06B-6127-H202 et le A06B-6290-H202 ?

Le 6290-H202 est le remplacement de deuxième génération du 6127-H202, introduit vers 2011. Les deux sont des variateurs AiSV-10/10HV double axe, mais la série 6290 intègre une électronique de contrôle mise à jour et est compatible avec les générations plus récentes de CNC FANUC, y compris les 0i-MD et 0i-TD, ainsi que les 31i-B et plateformes associées. Le 6127-H202 est l'unité de première génération, principalement adaptée aux commandes 30i/31i Modèle A. Si votre machine a été initialement construite avec un 6127-H202, le remplacer par un 6290-H202 est généralement possible mais nécessite une révision des paramètres et une confirmation de compatibilité CNC — ce n'est pas garanti d'être plug-and-play.

Q3 : Le H202 a deux axes — cela signifie-t-il que les deux axes doivent être sur le même module, et que se passe-t-il si un seul axe est défectueux ?

Oui, le H202 est un seul module qui pilote les axes L et M. Les deux canaux sont physiquement logés et alimentés ensemble. Si les diagnostics confirment qu'un seul canal d'axe est défaillant, l'ensemble du module H202 doit toujours être remplacé — les canaux ne sont pas réparables ou remplaçables indépendamment. Lors de l'installation du remplacement, les deux axes seront opérationnels à partir du nouveau module, de sorte que l'axe précédemment fonctionnel bénéficie effectivement d'un nouveau variateur également. C'est la pratique standard avec les amplificateurs servo modulaires de cette conception.

Q4 : Quelle batterie utilise le A06B-6127-H202, et doit-elle être remplacée périodiquement ?

Le H202 utilise une batterie lithium Panasonic BR-2-3 AGCT4A, qui maintient les données sauvegardées en mémoire (généralement les données de position absolue de l'encodeur) lorsque l'alimentation principale est coupée. La durée de vie de la batterie varie en fonction de l'utilisation et des conditions de stockage, mais un remplacement périodique est recommandé dans le cadre de la maintenance de routine des machines utilisant ce variateur. Lors du remplacement de la batterie, il est important de ne pas toucher les parties métalliques nues dans le panneau — en particulier, évitez tout contact avec les sections du circuit d'alimentation HV, car une tension résiduelle élevée peut subsister sur les condensateurs après la mise hors tension. Suivez une période d'attente de décharge sûre, telle que spécifiée dans le manuel de maintenance de la machine, avant de travailler à l'intérieur de l'armoire du variateur.

Q5 : Ce module a été initialement installé dans un centre d'usinage de fabrication européenne. Peut-il fonctionner sur d'autres normes d'alimentation régionales ?

Le A06B-6127-H202 est conçu pour une entrée triphasée AC 400V, ce qui correspond à l'alimentation industrielle européenne standard (généralement 380-415V selon le pays). Il est également compatible avec les systèmes 400V au Japon (lors de l'utilisation d'une alimentation industrielle 400V), dans certaines parties de l'Asie et dans d'autres régions fonctionnant avec une tension équivalente. Il ne convient pas aux systèmes triphasés 200V ou 240V sans transformateur élévateur et module d'alimentation HV correspondant. Si vous n'êtes pas sûr que la tension d'alimentation de votre installation corresponde aux exigences de ce variateur, confirmez avec un ingénieur électricien avant de commander — faire fonctionner un variateur 400V sur une alimentation incompatible entraînera des conditions de défaut immédiates ou des dommages matériels.

Confirmer la disponibilité ou demander un devis : Contactez Mme Amy — sales01@sande-elec.com | Skype : sandesales01 | Tél : +86 18620505228
