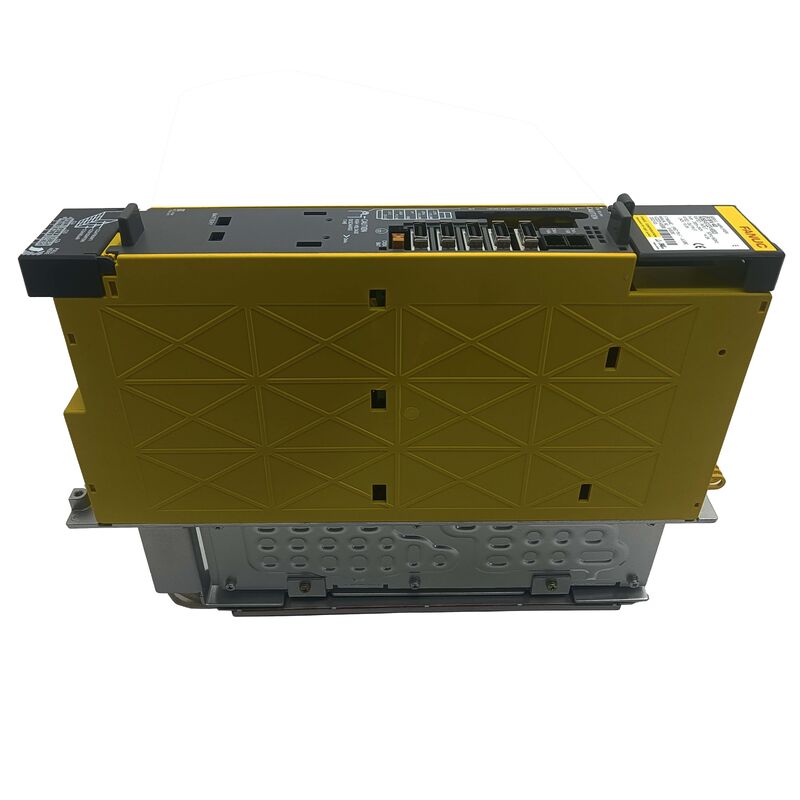

A06B-6132-H003 Unité de servo-amplificateur à courant alternatif FANUC A06B6132H003

FANUC A06B-6132-H003 | Beta i biSV-40 Amplificateur Servo Monotaxe — Interface I/O Link / Alimentation Intégrée / 13,6 A

Pourquoi l'I/O Link plutôt que le FSSB

La plupart des amplificateurs servo FANUC — séries Alpha et Beta — communiquent avec le CNC via le FSSB (FANUC Serial Servo Bus). Le A06B-6132-H003 est différent. Il se connecte au CNC via l'interface I/O Link, acheminée par le PMM (Power Motion Manager) ou un maître I/O Link compatible.

Cette distinction est importante en pratique. Le FSSB nécessite un câblage fibre optique à haute vitesse acheminé de l'amplificateur vers le module servo du CNC. L'I/O Link utilise la même infrastructure de câblage que le réseau d'E/S de la machine — beaucoup moins exigeant en termes de routage de câbles et de distance. C'est pourquoi le biSV-40 a été conçu spécifiquement pour les axes servo auxiliaires et distants : changeurs de palettes, entraînements de magasins d'outils, actionneurs de portes et tables tournantes physiquement éloignés de l'armoire d'entraînement principale. Placer cet amplificateur près du mécanisme qu'il entraîne élimine le besoin de faire passer un câblage de bus servo à haute vitesse à travers la machine.

L'architecture I/O Link signifie également que le A06B-6132-H003 peut s'interfacer avec des automates programmables et des contrôleurs de robot compatibles qui prennent en charge la fonctionnalité de maître I/O Link — pas seulement les systèmes CNC FANUC.

Points d'installation critiques

Les paramètres doivent être chargés. Contrairement à certains variateurs, le biSV-40 nécessite que les paramètres servo soient chargés depuis le contrôleur CNC avant de fonctionner. Une unité de remplacement fournie vierge ne fonctionnera pas directement sortie de la boîte. Ayez la sauvegarde des paramètres de la machine prête avant de commencer le remplacement.

L'adressage de nœud est obligatoire. Chaque biSV-40 sur le réseau I/O Link nécessite une adresse de nœud unique. Réglez l'adresse de l'unité de remplacement pour qu'elle corresponde à ce qu'attend la configuration du CNC — un adressage incorrect produit des erreurs de communication entre le variateur et le CNC.

La correspondance moteur est critique. Le H003 est évalué à 13,6 A. Il s'agit d'une variante à faible puissance — l'associer à un moteur dont le courant nominal dépasse cette limite provoque des défauts de surintensité ou une défaillance prématurée du variateur. Vérifiez le courant nominal du moteur avant de commander.

H003 Au sein de la famille 6132

Ceux-ci ne sont pas interchangeables. Faites toujours correspondre exactement le numéro de pièce d'origine.

Spécifications clés

FAQ

Q1 : Pourquoi ce variateur utilise-t-il l'I/O Link plutôt que le FSSB comme les autres axes servo ?

Par conception. Le biSV-40 a été conçu pour les axes auxiliaires et distants où le positionnement du variateur près du mécanisme est mécaniquement pratique. L'I/O Link utilise l'infrastructure de câblage E/S existante de la machine, qui a des exigences de routage de câbles beaucoup moins strictes que le FSSB. Cela le rend pratique pour les changeurs de palettes, les magasins d'outils et les tables tournantes situés loin de l'armoire d'entraînement principale.

Q2 : Dois-je sauvegarder les paramètres avant de remplacer un A06B-6132-H003 défectueux ?

Oui. Les paramètres servo — valeurs de réglage de l'axe, paramètres du type de moteur, adresse du nœud I/O Link — sont stockés dans le contrôleur CNC, et non dans l'amplificateur. Une sauvegarde confirmée avant le remplacement évite tout risque de perte de données et accélère la remise en service. Exécutez la fonction de sauvegarde des paramètres du contrôleur avant de commencer le remplacement.

Q3 : Que faut-il vérifier avant de remplacer l'amplificateur lorsqu'il affiche une alarme I/O Link ?

Vérifiez les connexions du câble I/O Link à l'amplificateur et au maître, et vérifiez que le moteur n'est pas en court-circuit ou bloqué mécaniquement — les deux peuvent déclencher les mêmes alarmes de variateur qu'un défaut d'amplificateur. Lisez le code d'alarme sur l'affichage de l'amplificateur et recherchez-le dans la référence des alarmes de FANUC avant de commander un remplacement. Le défaut peut se trouver dans le moteur ou le câble, pas dans le variateur.

Q4 : Le A06B-6132-H003 peut-il se connecter à des systèmes d'automatisation non-FANUC ?

En principe oui — l'I/O Link est pris en charge par certains automates programmables et contrôleurs de robot non-FANUC. En pratique, la grande majorité des unités biSV-40 sont utilisées dans des environnements CNC FANUC. Vérifiez la compatibilité du protocole I/O Link avec la documentation du système non-FANUC spécifique avant de vous engager.

Q5 : Le H003 était la variante dans notre machine mais il est indiqué comme discontinué. Est-il toujours disponible ?

La série Beta i 6132 reste active sur le marché secondaire car un grand nombre de machines avec des axes auxiliaires biSV-40 sont toujours en fonctionnement. Des unités neuves en surplus et des unités d'occasion inspectées circulent via des canaux spécialisés de pièces FANUC. Confirmez spécifiquement le H003 — les H002 et H004 ne sont pas des substituts directs.
