A06B-0032-B577 Servo moteur à courant alternatif Fanuc A06B0032B577 AO6B-OO32-B577

Fanuc A06B-0032-B577 | Moteur servo AC série BETA B2/3000 — arbre conique, joint à lèvre

Numéro de pièce : A06B-0032-B577

Série : Servomoteur AC BETA

Modèle : B2 / 3000

État : Neuf / Reconditionné / Échange disponible

Présentation

Le Fanuc A06B-0032-B577 est un servomoteur AC compact de la série BETA — modèle B2/3000 — spécialement conçu pour les exigences d'entraînement d'axe plus légères des petites machines-outils CNC. Fonctionnant jusqu'à 3 000 tr/min sur une alimentation triphasée de 176 V à 200 Hz, et d'une puissance nominale continue de 0,5 kW, c'est un moteur qui connaît sa place.

Il n'a jamais été conçu pour pousser des chariots lourds ou résister à des forces de coupe agressives. Son rôle était de fournir un mouvement d'axe précis et répétable sur des tours compacts, de petites perceuses et des équipements CNC dédiés à usage unique où les charges mécaniques sont modestes, l'espace d'installation est restreint et l'axe doit faire son travail de manière fiable, jour après jour.

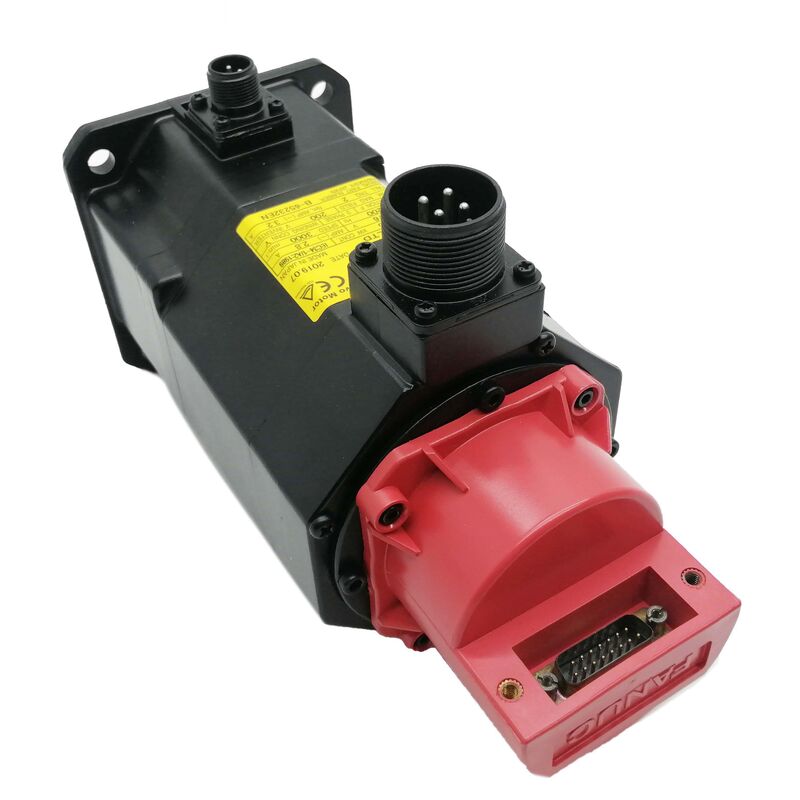

Le capuchon d'extrémité rouge est le marqueur visuel de cette génération BETA, et deux caractéristiques distinguent le A06B-0032-B577 des autres variantes B2/3000 : un arbre de sortie conique et des joints à lèvre standard.

Les deux sont spécifiques à des configurations de chaîne cinématique et à des environnements d'exploitation particuliers, et les deux sont importants lors de la spécification ou de la recherche d'un remplacement. Se tromper sur l'un ou l'autre entraîne une inadéquation mécanique qui retarde l'installation plutôt que de résoudre le défaut d'origine.

Spécifications clés

Conçu pour les applications de petites machines

Il y a une tendance dans l'approvisionnement de moteurs industriels à considérer "petit" comme un compromis. Avec le B2/3000, c'est une position de conception. Fanuc a conçu la série BETA spécifiquement pour les applications de machines-outils où les charges d'axe sont inférieures à celles pour lesquelles la famille ALPHA a été dimensionnée — et où l'installation d'un moteur surdimensionné crée ses propres problèmes : inertie excessive, exigences de couplage plus importantes, courant d'entraînement plus élevé que ce que le module amplificateur doit fournir, et un moteur fonctionnant bien en dessous de sa capacité thermique.

La sortie de 0,5 kW à 3 000 tr/min convient aux entraînements à vis à billes, aux mécanismes de positionnement et aux axes d'avance légers trouvés sur les plateformes CNC compactes. À une fréquence nominale de 200 Hz, l'amplificateur servo génère les conditions d'entraînement dont le moteur a besoin pour atteindre sa plage de vitesse complète de manière propre.

Ceci est entièrement géré dans le système d'entraînement — la connexion d'alimentation de la machine est une tension industrielle standard, et la valeur de 200 Hz est un paramètre de fonctionnement interne, pas une exigence d'alimentation.

La désignation B2 se situe à l'extrémité la plus légère de la hiérarchie de couple BETA. Pour la classe de machines sur lesquelles ce moteur était monté, c'est précisément correct. Un moteur bien adapté à sa charge fonctionne plus froid, consomme moins de courant et dure généralement plus longtemps qu'une unité surdimensionnée effectuant le même travail.

Arbre conique — Ce que cela signifie en pratique

L'arbre conique est la caractéristique mécanique déterminante du A06B-0032-B577, et c'est la caractéristique la plus susceptible de piéger une commande de remplacement mal informée.

Contrairement à un arbre droit — lisse ou claveté — un arbre conique utilise un profil conique rectifié avec précision pour créer un ajustement serré auto-centrant et à haute friction avec le composant de couplage. Les poulies, les accouplements et les éléments d'entraînement conçus pour ce type d'arbre s'ajustent de manière concentrique sans dépendre uniquement des clavettes ou des colliers de serrage, et ils peuvent être retirés et réinstallés proprement lorsque l'engagement conique est correctement rompu.

Dans les applications de broche et de positionnement de précision où la concentricité et le faux-rond minimal de l'arbre sont critiques, l'arbre conique est un choix d'ingénierie délibéré plutôt qu'une commodité de variante. Les machines conçues autour de ce type d'arbre auront des composants — poulies, moyeux d'accouplement, adaptateurs de type pince — alésés pour correspondre à l'angle du cône.

Installer un moteur à arbre droit à cet endroit nécessite de remplacer ces composants, ce qui transforme un simple remplacement de moteur en une tâche beaucoup plus importante. Vérifiez toujours le type d'arbre sur le moteur installé avant de commander un remplacement.

Joints à lèvre — Protection environnementale

Les joints à lèvre standard montés sur le A06B-0032-B577 protègent les cavités de roulement du moteur et les composants internes de la contamination aéroportée, de la brume de liquide de refroidissement et des fines particules qui sont courantes dans les environnements d'usinage CNC.

Sur un moteur aussi compact, la contamination des roulements est l'une des principales causes de défaillance prématurée — les cavités de roulement sont petites, et même une légère pénétration de fines particules abrasives ou de liquide de refroidissement dégrade rapidement la lubrification.

Les joints à lèvre standard couvrent les conditions de fonctionnement des petites machines-outils pour lesquelles ce moteur a été conçu. Ils ne sont pas conçus pour une exposition à des jets de liquide de refroidissement à haute pression ou à une immersion continue — les applications présentant ces conditions nécessiteraient un niveau de protection contre l'intrusion plus élevé.

Pour l'environnement d'installation typique d'un tour CNC compact ou d'une perceuse, la spécification des joints à lèvre est appropriée et s'est avérée adéquate tout au long de la longue histoire de service du B2/3000 dans ces applications.

L'état des joints mérite d'être vérifié sur toute unité d'occasion. Un joint d'arbre durci, fissuré ou usé est un élément de maintenance simple lorsque le moteur est hors de la machine, et son remplacement lors d'une remise à neuf évite le type de contamination lente des roulements qui raccourcit la durée de vie du moteur sans annoncer de symptôme immédiat évident.

Compatibilité d'entraînement et de commande

Le A06B-0032-B577 est compatible avec les modules amplificateurs servo de la série Fanuc BETA et s'intègre aux plateformes de commande CNC Fanuc qui étaient associées aux moteurs de la série BETA pendant la période de production de cette génération — y compris les commandes Série 0, 0i et les commandes associées utilisées sur les petites machines-outils où le B2/3000 était un choix d'entraînement d'axe standard.

Les paramètres de l'amplificateur servo doivent être configurés avec le code de type moteur correct pour le B2/3000 avant la mise en service de l'axe. À 0,5 kW et au faible courant du cadre B2, les exigences du module amplificateur sont légères — mais le paramètre de type moteur doit toujours refléter le moteur réel installé.

Laisser les paramètres configurés pour un autre moteur produit un comportement de boucle de vitesse allant d'une réponse légèrement lente à une instabilité flagrante, en fonction de l'écart entre le réglage et la spécification du B2/3000.

Approvisionnement et inspection

Le A06B-0032-B577 est disponible sur le marché des moteurs servo reconditionnés et d'occasion. Lors de l'inspection d'une unité d'occasion, l'arbre conique mérite une attention particulière — vérifiez la surface conique pour détecter des marques de frottement, des rayures ou toute preuve que le composant de couplage a été retiré incorrectement (généralement en le frappant plutôt qu'en utilisant un extracteur de cône approprié).

Le frottement sur le cône compromet l'ajustement serré avec la poulie ou le moyeu d'accouplement et peut produire un faux-rond qui se manifeste par des vibrations ou une erreur de positionnement de l'axe après l'installation.

Vérifiez les joints à lèvre pour détecter un durcissement et une fissuration au niveau du bord — une constatation courante sur les moteurs qui sont restés stockés pendant de longues périodes.

Mesurez la résistance des enroulements triphasés pour l'équilibre et vérifiez la résistance d'isolement à la terre. Faites tourner l'arbre à la main pour sentir toute résistance ou rugosité des roulements.

Le connecteur de l'encodeur et la sortie du câble doivent être propres et intacts. Un test sur banc, y compris une mise en marche à vide jusqu'à la vitesse nominale, est la norme de vérification appropriée pour toute unité retournant dans une machine de production.

FAQ

Q1 : Pourquoi ce moteur a-t-il un arbre conique plutôt qu'un arbre droit ?

L'arbre conique offre un ajustement serré auto-centrant et à haute friction avec les poulies et les moyeux d'accouplement, ce que le serrage d'arbre droit ne peut pas toujours égaler en termes de concentricité et de fiabilité de maintien.

Il est utilisé dans les applications où le faux-rond de l'arbre doit être minimisé et où le composant d'entraînement doit être amovible et réinstallable avec un engagement prévisible. Les machines construites autour de ce type d'arbre ont des composants alésés selon le cône correspondant — l'installation d'un moteur à arbre droit nécessite le remplacement de ces composants, c'est pourquoi la vérification du type d'arbre avant de commander un remplacement est essentielle.

Q2 : Avec quelles commandes et quels entraînements CNC le A06B-0032-B577 est-il compatible ?

Le moteur BETA B2/3000 est conçu pour être utilisé avec les modules amplificateurs servo de la série Fanuc BETA et est compatible avec les plateformes de commande CNC Fanuc, y compris les séries 0, 0i et les générations associées utilisées sur les petites machines-outils CNC.

Le paramètre de type de moteur d'entraînement servo doit être correctement réglé pour la spécification B2/3000 avant la mise en service de l'axe. Comme pour tout moteur de la série BETA, confirmez la compatibilité de l'amplificateur avant l'installation — en particulier si la machine a subi une mise à niveau du contrôle ou de l'entraînement depuis sa fabrication d'origine.

Q3 : Que signifie "joints à lèvre standard" par rapport à la protection moteur classée IP ?

Les joints à lèvre standard protègent les cavités de roulement contre la contamination aéroportée, la brume de liquide de refroidissement et la pénétration de fines particules dans des conditions normales d'environnement d'usinage. Ils ne sont pas identiques à un boîtier moteur scellé officiellement classé IP65 ou IP67, qui offre une protection documentée contre les jets d'eau dirigés ou l'immersion temporaire.

Pour les applications de petites machines-outils pour lesquelles ce moteur a été conçu, les joints à lèvre standard sont adéquats. Si l'emplacement du moteur est soumis à des pulvérisations de liquide de refroidissement à haut volume direct, un blindage supplémentaire ou une variante de moteur avec un indice de protection contre l'intrusion plus élevé devrait être envisagé.

Q4 : 0,5 kW est-il suffisant comme puissance de sortie pour un entraînement d'axe CNC ?

Pour la classe de machines pour lesquelles ce moteur a été conçu — tours CNC compacts, petites perceuses et taraudeuses, et équipements CNC dédiés à usage unique avec des charges mécaniques légères — 0,5 kW est une spécification appropriée, pas un compromis.

Un moteur correctement dimensionné pour la charge de l'axe fonctionne plus efficacement et avec une meilleure marge thermique qu'un moteur surdimensionné effectuant le même travail. Si l'application implique des charges d'axe plus lourdes, des courses plus longues ou des exigences de déplacement plus rapides, la taille de cadre supérieure dans la série BETA ou ALPHA serait la spécification correcte à évaluer.

Q5 : Comment inspecter un A06B-0032-B577 d'occasion avant de le réinstaller ?

Commencez par la surface de l'arbre conique — vérifiez la présence de frottement, de rayures ou de dommages par impact dus à un retrait incorrect. Ces défauts compromettent l'ajustement serré avec le composant de couplage et sont difficiles à corriger sans usinage spécialisé. Vérifiez les joints à lèvre pour détecter un durcissement ou une fissuration au niveau du bord.

Mesurez la résistance des enroulements triphasés pour l'équilibre entre toutes les phases et vérifiez la résistance d'isolement à la terre.

Faites tourner l'arbre à la main pour évaluer l'état des roulements. Inspectez le connecteur de l'encodeur pour détecter toute corrosion des broches et la sortie du câble pour détecter tout dommage. Pour tout moteur dont l'historique de service est incertain, une mise en marche à vide sur banc jusqu'à 3 000 tr/min avec vérification du signal de l'encodeur est la norme appropriée avant de le remettre en service.
